2-cestný regulační ventil VSXT

2-cestný regulační ventil VSXT

2-cestné regulační ventily VSXT jsou závitové armatury určené pro regulaci výkonu menších spotřebičů, popřípadě okruhů spotřebičů změnou průtoku. Jsou k dispozici v DN 15–20 v celkovém rozsahu Kvs hodnot 0,25–6 a s pracovním zdvihem 5,5 mm.

Oblast použití:

  • Rozvody vytápění a chlazení

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
2-cestný regulační ventil VSXT DN 15 0,25 VSXT09P 907 Kč
2-cestný regulační ventil VSXT DN 15 0,4 VSXT10P 907 Kč
2-cestný regulační ventil VSXT DN 15 0,6 VSXT11P 907 Kč
2-cestný regulační ventil VSXT DN 15 1 VSXT12P 907 Kč
2-cestný regulační ventil VSXT DN 15 1,6 VSXT13P 907 Kč
2-cestný regulační ventil VSXT DN 15 2 VSXT1P 907 Kč
2-cestný regulační ventil VSXT DN 20 2,5 VSXT21P 992 Kč
2-cestný regulační ventil VSXT DN 20 4 VSXT24P 1 700 Kč
2-cestný regulační ventil VSXT DN 20 6 VSXT26P 1 805 Kč

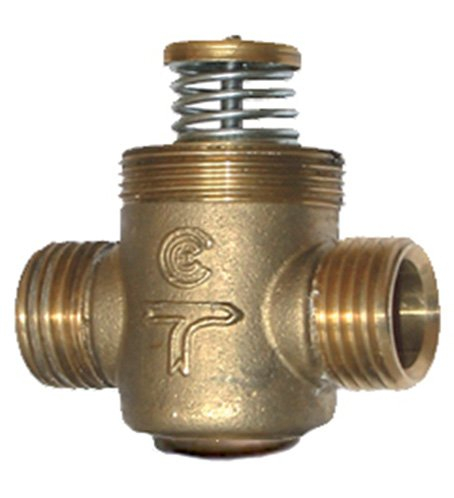

Popis

2-cestné regulační ventily VSXT jsou závitové armatury určené pro regulaci výkonu menších spotřebičů nebo skupin spotřebičů v rozvodech vytápění i chlazení. Jsou k dispozici v DN 15–20 v celkovém rozsahu Kvs hodnot 0,25–6.

Pracovní zdvih 5,5 mm a rovnoprocentní regulační charakteristika (platí pro Kvs 0,25–2,5) umožňují precizní regulaci v celém regulačním rozsahu.

Ventily VSXT je možné ovládat elektromechanickými ovládacími pohony 3-bod 230 V , 3-bod 24 V nebo pohony se spojitým řízením 24 V (0–10 V).

Oblast použití:

  • Rozvody vytápění, chlazení - soustavy s proměnným průtokem

Funkce:

  • Regulace výkonu spotřebiče změnou průtoku
  • Uzavírání
Rozměry DN 15–20
Jmenovitý tlak PN 16
Max. diferenční tlak
Kvs 0,25–1,6 350 kPa
Kvs 2,0–2,5 250 kPa
Kvs 4,0–6,0 150 kPa
Pracovní zdvih 5,5 mm
Charakteristika
Kvs 0,25–2,5 rovnoprocentní
Kvs 4,0–6,0 lineární
Max. pracovní teplota 95 °C
Min. pracovní teplota 5 °C
Materiál
Tělo ventilu: mosaz
Kuželka: PPS Fortron kompozit
Bonnet: mosaz
O-kroužky: EPDM
Pružina: nerezavějící ocel
Značení
Tělo ventilu: směr průtoku, DN, PN, Kvs

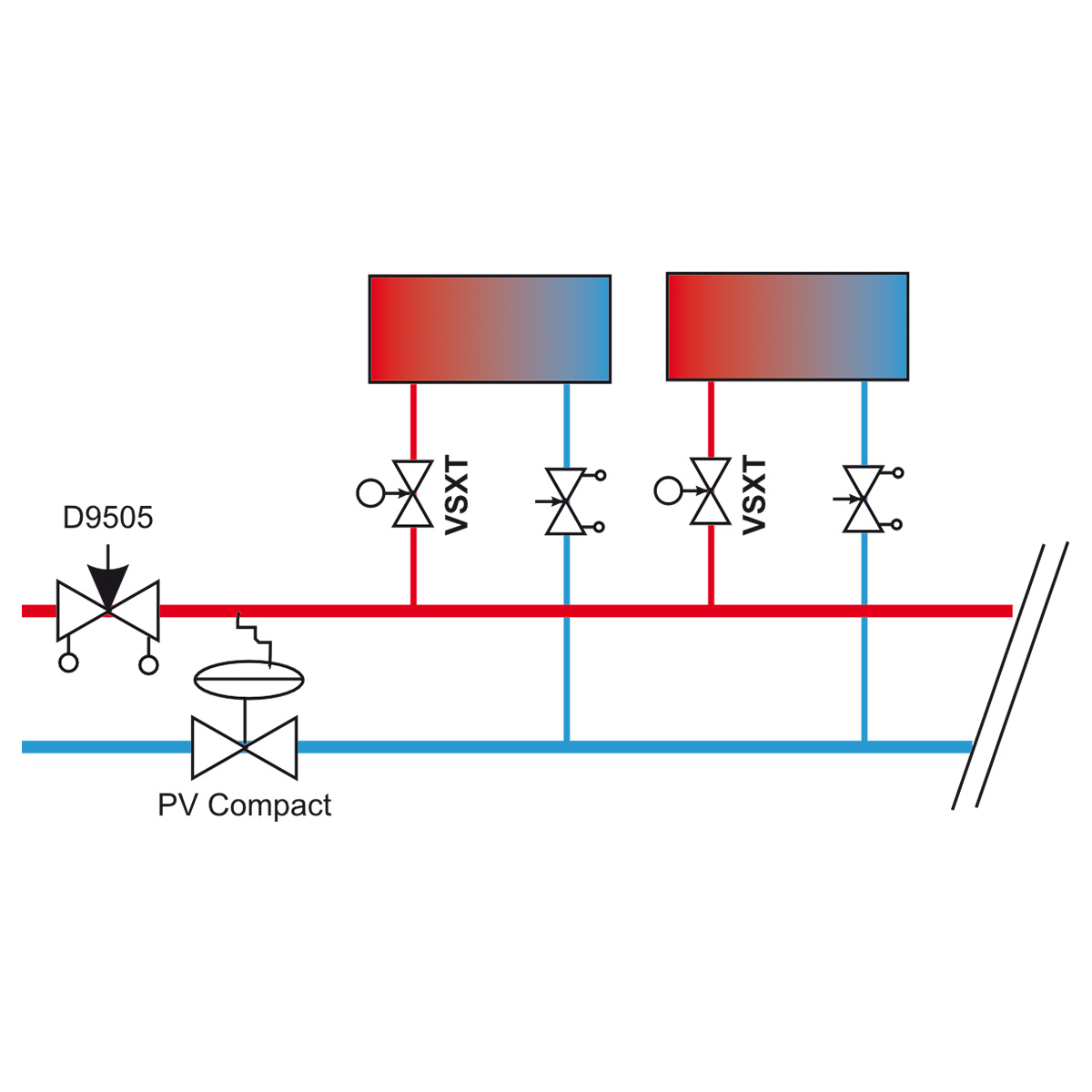

Použití

Soustava s proměnným průtokem

Nejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:

  • Fancoily
  • Chladicí trámy
  • Teplovzdušné jednotky
  • Dveřní / vratové clony

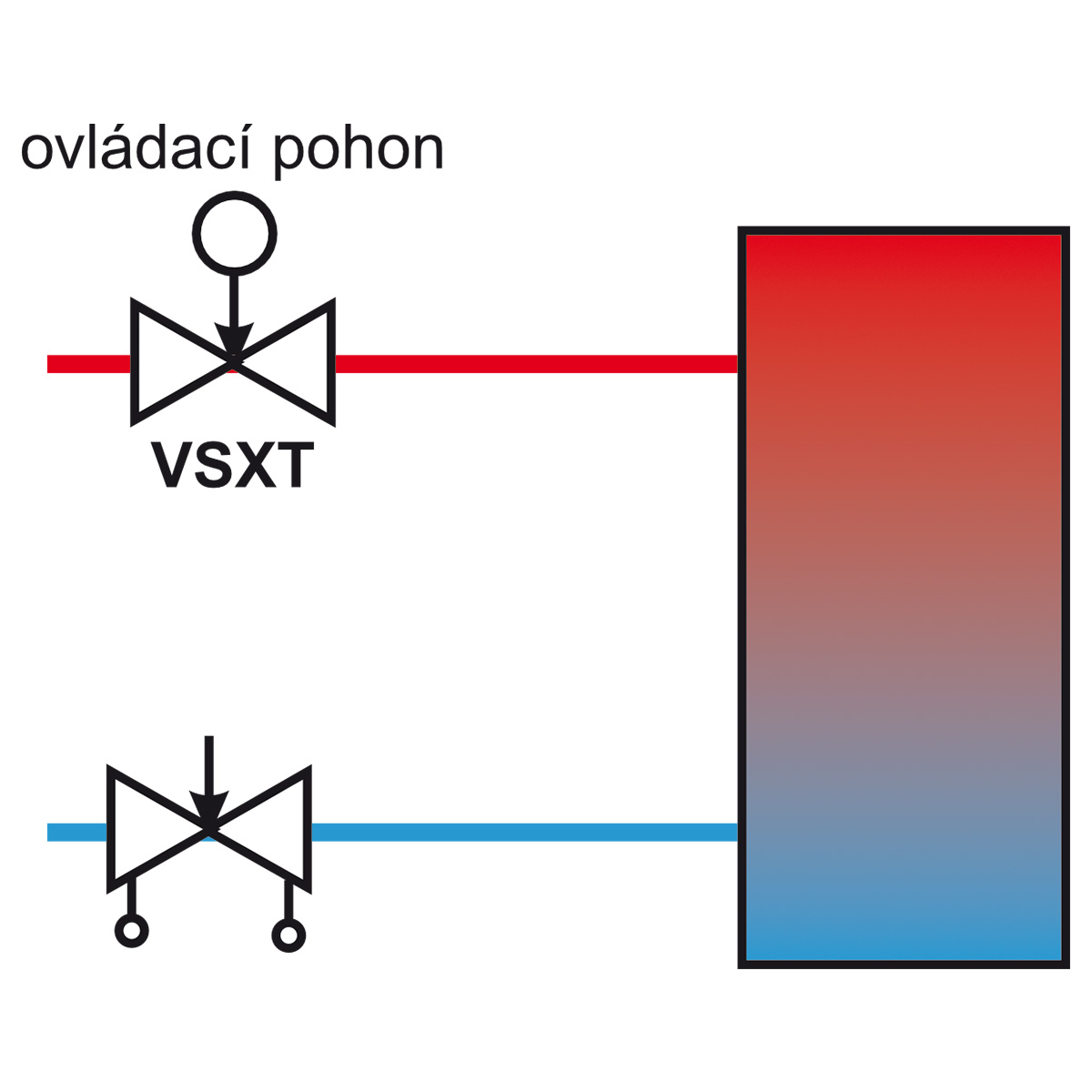

VSXT na vstupu do spotřebiče / okruhu spotřebičů

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
