York / Johnson Controls YFCC, YFCC-ECM Coanda - ventilové sady pro jednocestné kazetové fancoily

York / Johnson Controls YFCC, YFCC-ECM Coanda - ventilové sady pro jednocestné kazetové fancoily

Ventilové sady pro fancoily York / Johnson Controls YFCC, YFCC-ECM Coanda jsou k dispozici s 2-cestnými regulačními ventily, 3-cestnými regulačními ventily s obtokem nebo s tlakově nezávislými 2-cestnými regulačními ventily. Ovládací pohony jsou volitelně dvoubodové (on-off) 230 V NC, 230 V NO, 24 V NC a 24 V NO nebo se spojitým řízením 24 V 0–10 V.

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství
York / Johnson Controls YFCC, YFCC-ECM Coanda - ventilové sady pro jednocestné kazetové fancoily

York / Johnson Controls YFCC, YFCC-ECM Coanda - ventilové sady pro jednocestné kazetové fancoily

Poptat produkt

Varianty

Varianta produktu Pohon Obj. číslo Cena bez DPH BIM DWG
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-140 hlavní výměník 230V NC 3 055 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 230-340 hlavní výměník 230V NC 3 237 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-340 přídavný výměník 230V NC 3 055 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-140 hlavní výměník 230V NO 3 055 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 230-340 hlavní výměník 230V NO 3 237 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-340 přídavný výměník 230V NO 3 055 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-140 hlavní výměník 24V NC 3 055 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 230-340 hlavní výměník 24V NC 3 237 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-340 přídavný výměník 24V NC 3 055 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-140 hlavní výměník 24V NO 3 055 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 230-340 hlavní výměník 24V NO 3 237 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-340 přídavný výměník 24V NO 3 055 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-140 hlavní výměník 24V 0-10V 4 266 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 230-340 hlavní výměník 24V 0-10V 4 447 Kč
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-340 přídavný výměník 24V 0-10V 4 266 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-140 hlavní výměník 230V NC 2 417 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 230-340 hlavní výměník 230V NC 2 513 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-340 přídavný výměník 230V NC 2 417 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-140 hlavní výměník 230V NO 2 417 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 230-340 hlavní výměník 230V NO 2 513 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-340 přídavný výměník 230V NO 2 417 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-140 hlavní výměník 24V NC 2 417 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 230-340 hlavní výměník 24V NC 2 513 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-340 přídavný výměník 24V NC 2 417 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-140 hlavní výměník 24V NO 2 417 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 230-340 hlavní výměník 24V NO 2 513 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-340 přídavný výměník 24V NO 2 417 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-140 hlavní výměník 24V 0-10V 3 628 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 230-340 hlavní výměník 24V 0-10V 3 724 Kč
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM velikost 130-340 přídavný výměník 24V 0-10V 3 628 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM 30-200 l/h 230V NC 9 367 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM 100-575 l/h 230V NC 10 177 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM 220-1330 l/h 230V NC 10 736 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM 30-200 l/h 230V NO 9 367 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM 100-575 l/h 230V NO 10 177 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM 220-1330 l/h 230V NO 10 736 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM 30-200 l/h 24V NC 9 367 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM 100-575 l/h 24V NC 10 177 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM 220-1330 l/h 24V NC 10 736 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM 30-200 l/h 24V NO 9 367 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM 100-575 l/h 24V NO 10 177 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM 220-1330 l/h 24V NO 10 736 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM 30-200 l/h 24V 0-10V 10 577 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM 100-575 l/h 24V 0-10V 11 387 Kč
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YFCC a YFCC-ECM 220-1330 l/h 24V 0-10V 11 946 Kč

Popis

Ventilové sady pro fancoily York / Johnson Controls YFCC a YFCC-ECM Coanda jsou k dispozici v následujícím provedení:

Sada s 3-cestným regulačním ventilem s obtokem obsahuje:

  • 3-cestný regulační ventil s obtokem (kvs 0,25–6,0)
  • Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V

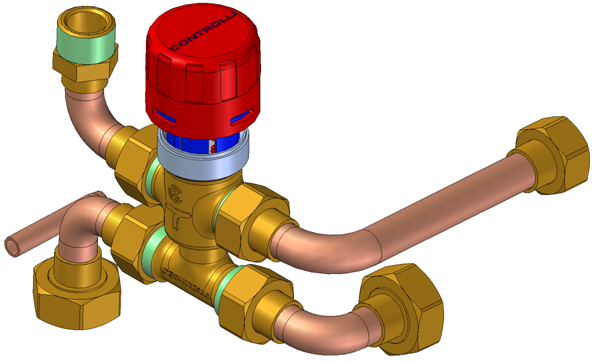

  • Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu



Sada s 2-cestným regulačním ventilem obsahuje:

  • 2-cestný regulační ventil (kvs 0,25–6,0)
  • Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
  • Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu



Sada s tlakově nezávislým 2-cestným regulačním ventilem obsahuje:

  • Tlakově nezávislý 2-cestný regulační ventil (celkový rozsah nastavitelného průtoku 30–1330 l/h)
  • Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
  • Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu



Funkce:

  • Regulace výkonu fancoilu York / Johnson Controls YFCC Coanda nebo YFCC-ECM Coanda změnou průtoku topné / chladicí vody jeho výměníkem
Rozměry použitých ventilů DN 15–20
Připojení k rozvodu DN 15–20
Jmenovitý tlak PN 16
Pracovní zdvih 2,5–5,5 mm
Charakteristika lineární
Max. pracovní teplota 95 °C
Min. pracovní teplota 5 °C
Napájení / řízení
230 V on/off NC
230 V on/off NO
24 V on/off NC, PWM
24 V  on/off NO, PWM
24 V 0–10 V NC

Použití

Sada s 3-cestným regulačním ventilem s obtokem:

Logika zdvihu použitého regulačního ventilu

Instalace ventilové sady v kombinaci s ručními vyvažovacími ventily

Instalace ventilové sady v kombinaci s automatickými vyvažovacími ventily

Sada s 2-cestným regulačním ventilem:

Při použití regulační sady s 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. Na jednotlivých sekcích rozvodu proto doporučujeme instalovat kombinaci ruční yvvažovací ventil D9505 popř. 447 a regulátor tlakové diference PV Compact.

Sada s tlakově nezávislým 2-cestným regulačním ventilem:

Při použití regulační sady s tlakově nezávislým 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. V tomto případě není nutné instalovat ani ruční vyvažovací ventily ani regulátory diferenčního tlaku, neboť tlakově nezávislý 2-cestný regulační ventil stabilizuja tlakovou diferenci na vlastní regulační kuželce a současně plní funkci omezovače průtoku do výměníku daného fancoilu.
