Trane WFS a WFE - ventilové sady pro nástěnné fancoily

Trane WFS a WFE - ventilové sady pro nástěnné fancoily

Ventilové sady pro nástěnné fancoily Trane WFS, WFS-IR, WFS-MB, WFE, WFE-IR a WFE-MB jsou k dispozici s 2-cestnými regulačními ventily, 3-cestnými regulačními ventily s obtokem nebo s tlakově nezávislými 2-cestnými regulačními ventily. Ovládací pohony jsou volitelně dvoubodové (on-off) 230 V NC, 230 V NO, 24 V NC a 24 V NO nebo se spojitým řízením 24 V 0–10 V.

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství
Trane WFS a WFE - ventilové sady pro nástěnné fancoily

Trane WFS a WFE - ventilové sady pro nástěnné fancoily

Poptat produkt

Varianty

Varianta produktu Pohon Obj. číslo Cena bez DPH BIM DWG
Ventilová sada s 3-cestným regulačním ventilem pro Trane WFS / WFE velikost 1-2 230V NC 9025321-0NC 1 995 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Trane WFS / WFE velikost 3-4 230V NC 9025323-0NC 2 225 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Trane WFS / WFE velikost 1-2 230V NO 9025321-0NO 1 995 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Trane WFS / WFE velikost 1-2 230V NO 9025323-0NO 2 225 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Trane WFS / WFE velikost 1-2 24V NC 9025321-1NC 1 995 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Trane WFS / WFE velikost 3-4 24V NC 9025323-1NC 2 225 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Trane WFS / WFE velikost 1-2 24V NO 9025321-1NO 1 995 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Trane WFS / WFE velikost 3-4 24V NO 9025323-1NO 2 225 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Trane WFS / WFE velikost 1-2 24V 0-10V 9025321-010 2 995 Kč
Ventilová sada s 3-cestným regulačním ventilem pro Trane WFS / WFE velikost 3-4 24V 0-10V 9025323-010 3 225 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Trane WFS / WFE velikost 1-2 230V NC 9025311-0NC 1 823 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Trane WFS / WFE velikost 3-4 230V NC 9025313-0NC 1 927 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Trane WFS / WFE velikost 1-2 230V NO 9025311-0NO 1 823 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Trane WFS / WFE velikost 3-4 230V NO 9025313-0NO 1 927 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Trane WFS / WFE velikost 1-2 24V NC 9025311-1NC 1 823 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Trane WFS / WFE velikost 3-4 24V NC 9025313-1NC 1 927 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Trane WFS / WFE velikost 1-2 24V NO 9025311-1NO 1 823 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Trane WFS / WFE velikost 3-4 24V NO 9025313-1NO 1 927 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Trane WFS / WFE velikost 1-2 24V 0-10V 9025311-010 2 823 Kč
Ventilová sada s 2-cestným regulačním ventilem pro Trane WFS / WFE velikost 3-4 24V 0-10V 9025313-010 2 927 Kč
Ventilová sada s tlakově nezávislým 2-cest. RV pro Trane WFS / WFE 30-200 l/h 230V NC 9025312-0NC 7 741 Kč
Ventilová sada s tlakově nezávislým 2-cest. RV pro Trane WFS / WFE 100-575 l/h 230V NC 9025314-0NC 8 411 Kč
Ventilová sada s tlakově nezávislým 2-cest. RV pro Trane WFS / WFE 220-1330 l/h 230V NC 9025316-0NC 8 873 Kč
Ventilová sada s tlakově nezávislým 2-cest. RV pro Trane WFS / WFE 30-200 l/h 230V NO 9025312-0NO 7 741 Kč
Ventilová sada s tlakově nezávislým 2-cest. RV pro Trane WFS / WFE 100-575 l/h 230V NO 9025314-0NO 8 411 Kč
Ventilová sada s tlakově nezávislým 2-cest. RV pro Trane WFS / WFE 220-1330 l/h 230V NO 9025316-0NO 8 873 Kč
Ventilová sada s tlakově nezávislým 2-cest. RV pro Trane WFS / WFE 30-200 l/h 24V NC 9025312-1NC 7 741 Kč
Ventilová sada s tlakově nezávislým 2-cest. RV pro Trane WFS / WFE 100-575 l/h 24V NC 9025314-1NC 8 411 Kč
Ventilová sada s tlakově nezávislým 2-cest. RV pro Trane WFS / WFE 220-1330 l/h 24V NC 9025316-1NC 8 873 Kč
Ventilová sada s tlakově nezávislým 2-cest. RV pro Trane WFS / WFE 30-200 l/h 24V NO 9025312-1NO 7 741 Kč
Ventilová sada s tlakově nezávislým 2-cest. RV pro Trane WFS / WFE 100-575 l/h 24V NO 9025314-1NO 8 411 Kč
Ventilová sada s tlakově nezávislým 2-cest. RV pro Trane WFS / WFE 220-1330 l/h 24V NO 9025316-1NO 8 873 Kč
Ventilová sada s tlakově nezávislým 2-cest. RV pro Trane WFS / WFE 30-200 l/h 24V 0-10V 9025312-010 8 741 Kč
Ventilová sada s tlakově nezávislým 2-cest. RV pro Trane WFS / WFE 100-575 l/h 24V 0-10V 9025314-010 9 411 Kč
Ventilová sada s tlakově nezávislým 2-cest. RV pro Trane WFS / WFE 220-1330 l/h 24V 0-10V 9025316-010 9 873 Kč

Popis

Ventilové sady pro Trane WFS, WFS-IR, WFS-MB, WFE, WFE-IR a WFE-MB  jsou k dispozici v následujícím provedení:

Sada s 3-cestným regulačním ventilem s obtokem obsahuje:

  • 3-cestný regulační ventil s obtokem (kvs 0,25–6,0)
  • Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V

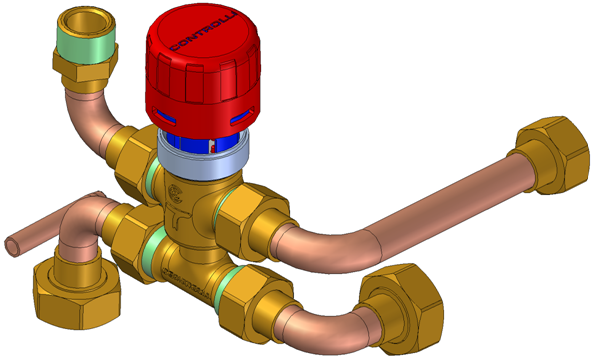

  • Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu



Sada s 2-cestným regulačním ventilem obsahuje:

  • 2-cestný regulační ventil (kvs 0,25–6,0)
  • Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
  • Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu



Sada s tlakově nezávislým 2-cestným regulačním ventilem obsahuje:

  • Tlakově nezávislý 2-cestný regulační ventil (celkový rozsah nastavitelného průtoku 30–1330 l/h)
  • Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
  • Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu



Funkce:

  • Regulace výkonu fancoilu Trane řady WFS nebo WFE změnou průtoku topné / chladicí vody jeho výměníkem
Rozměry použitých ventilů DN 15–20
Připojení k rozvodu DN 15–20
Jmenovitý tlak PN 16
Pracovní zdvih 2,5–5,5 mm
Charakteristika lineární
Max. pracovní teplota 95 °C
Min. pracovní teplota 5 °C
Napájení / řízení
230 V on/off NC
230 V on/off NO
24 V on/off NC, PWM
24 V  on/off NO, PWM
24 V 0–10 V NC

Použití

Sada s 3-cestným regulačním ventilem s obtokem:

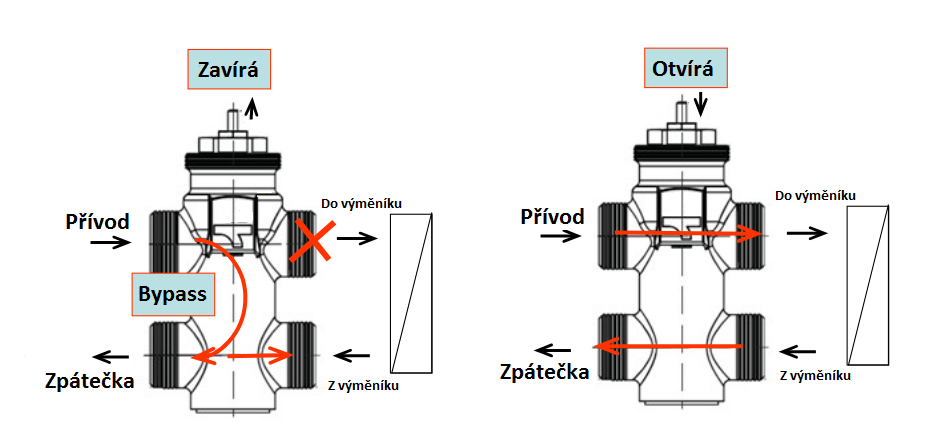

Logika zdvihu použitého regulačního ventilu

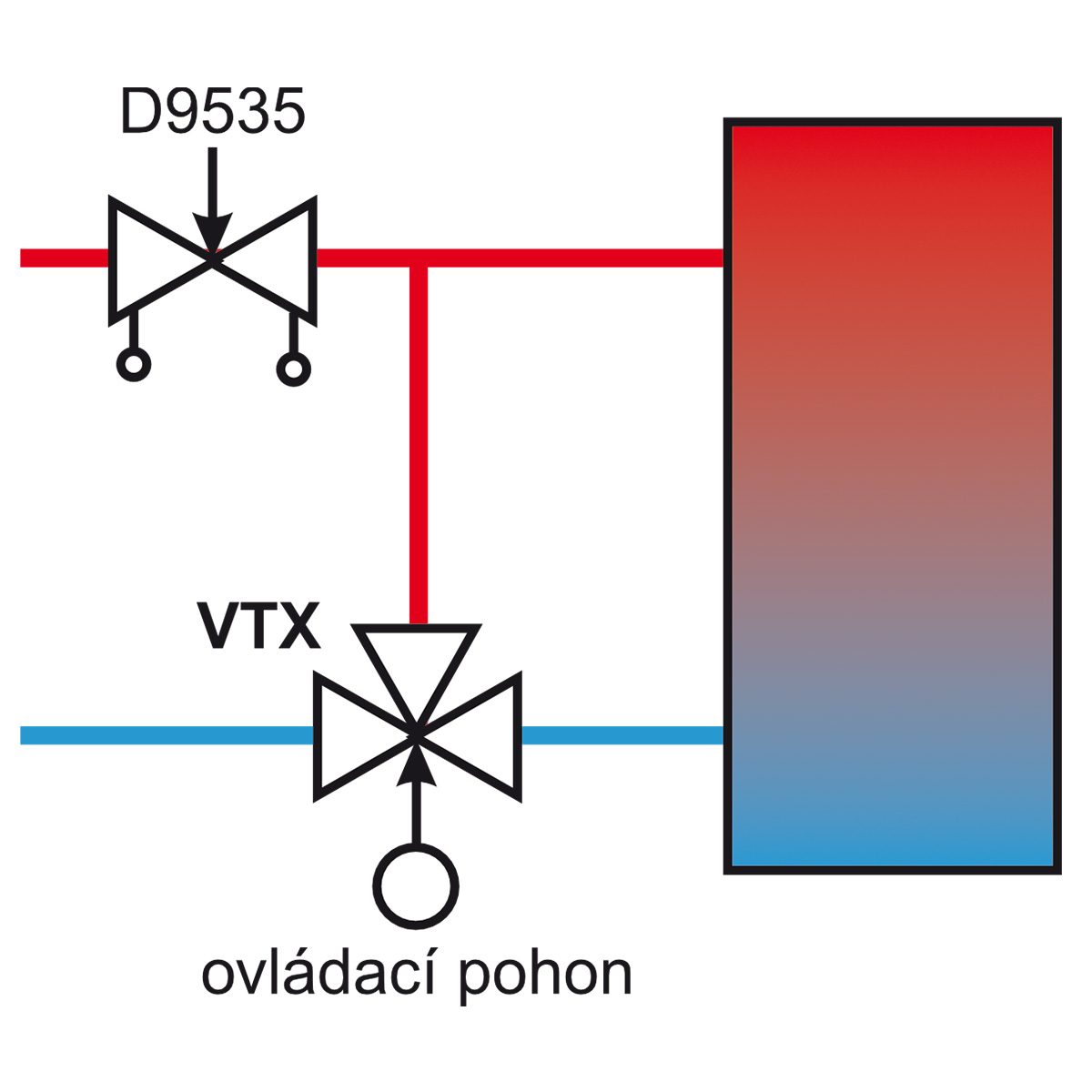

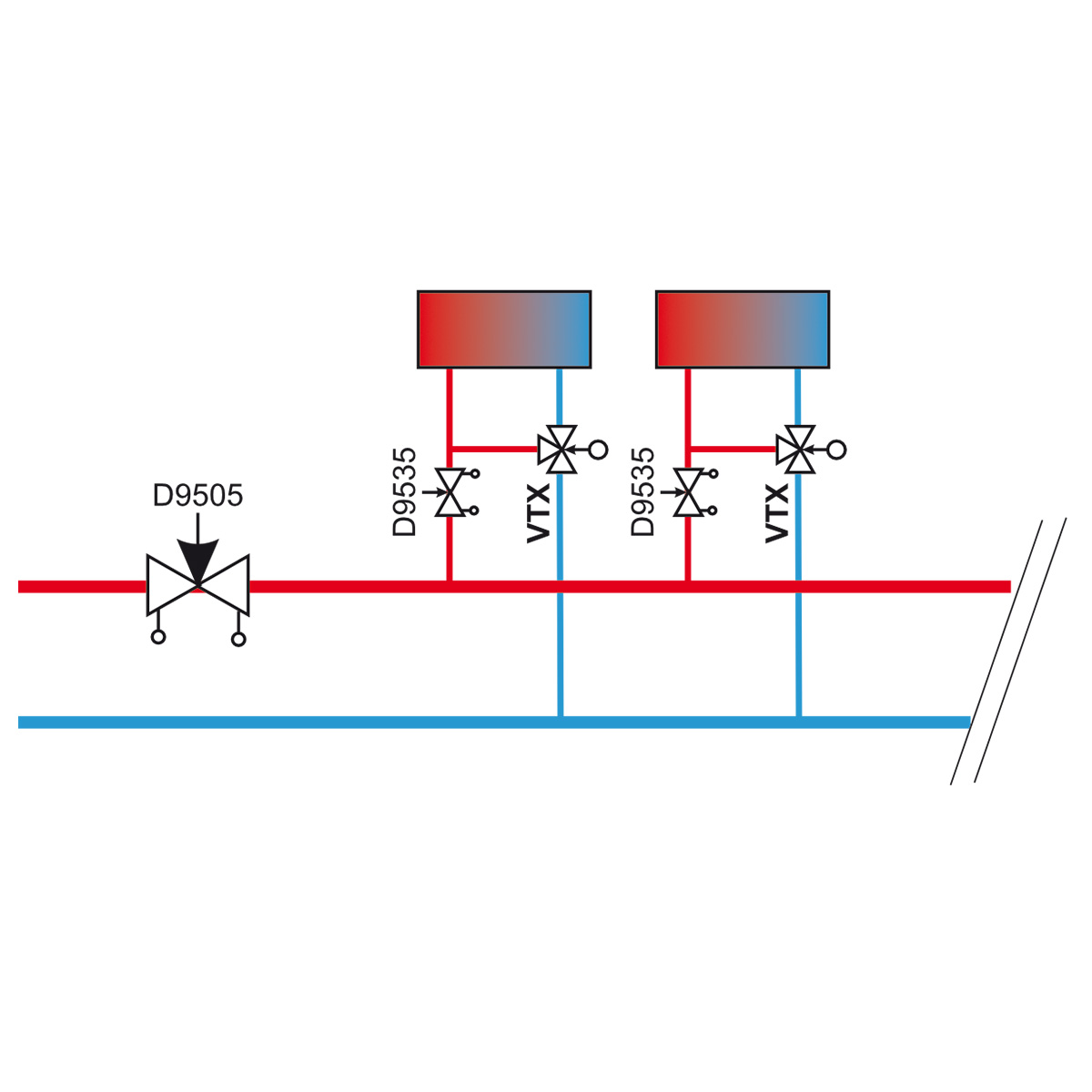

Instalace ventilové sady v kombinaci s ručními vyvažovacími ventily

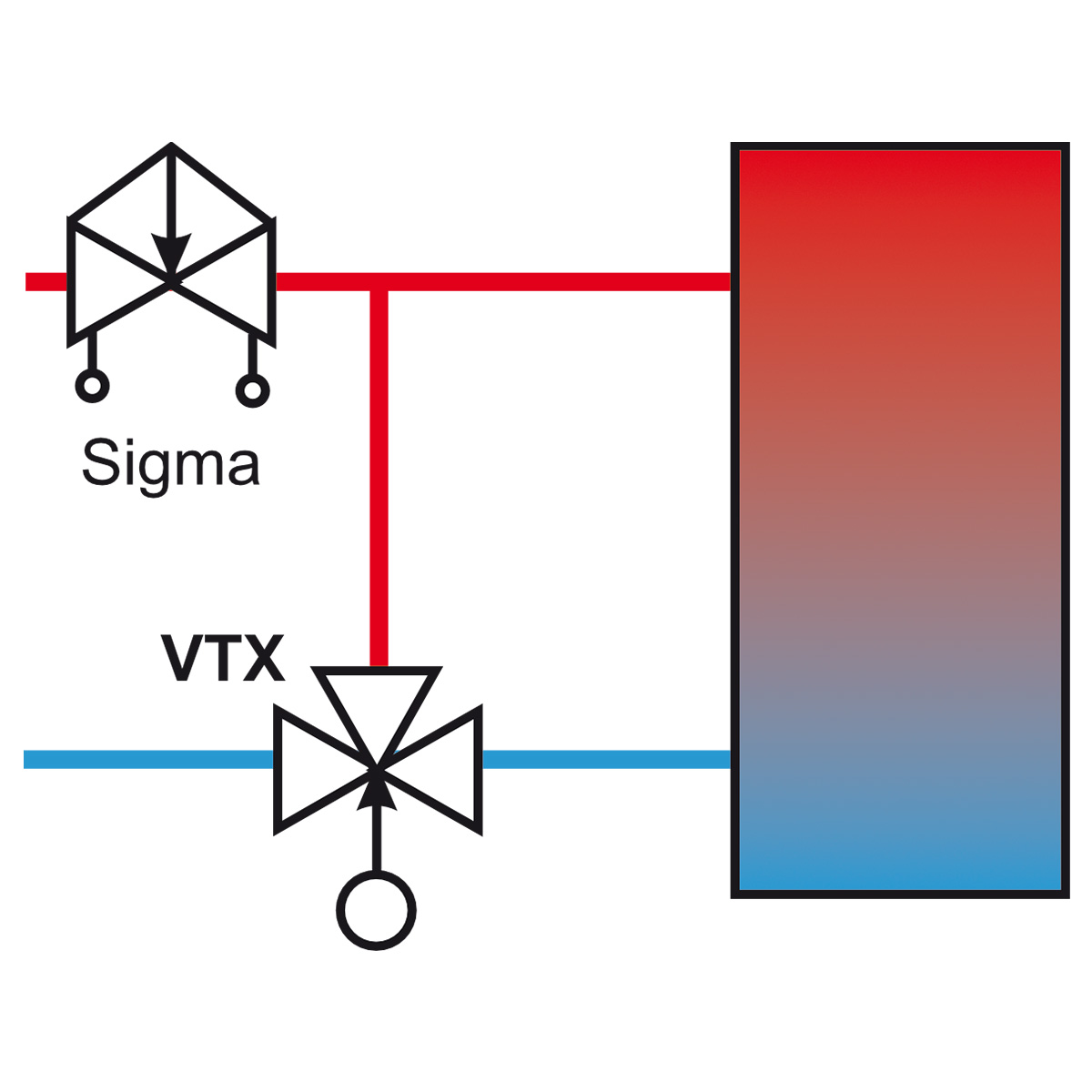

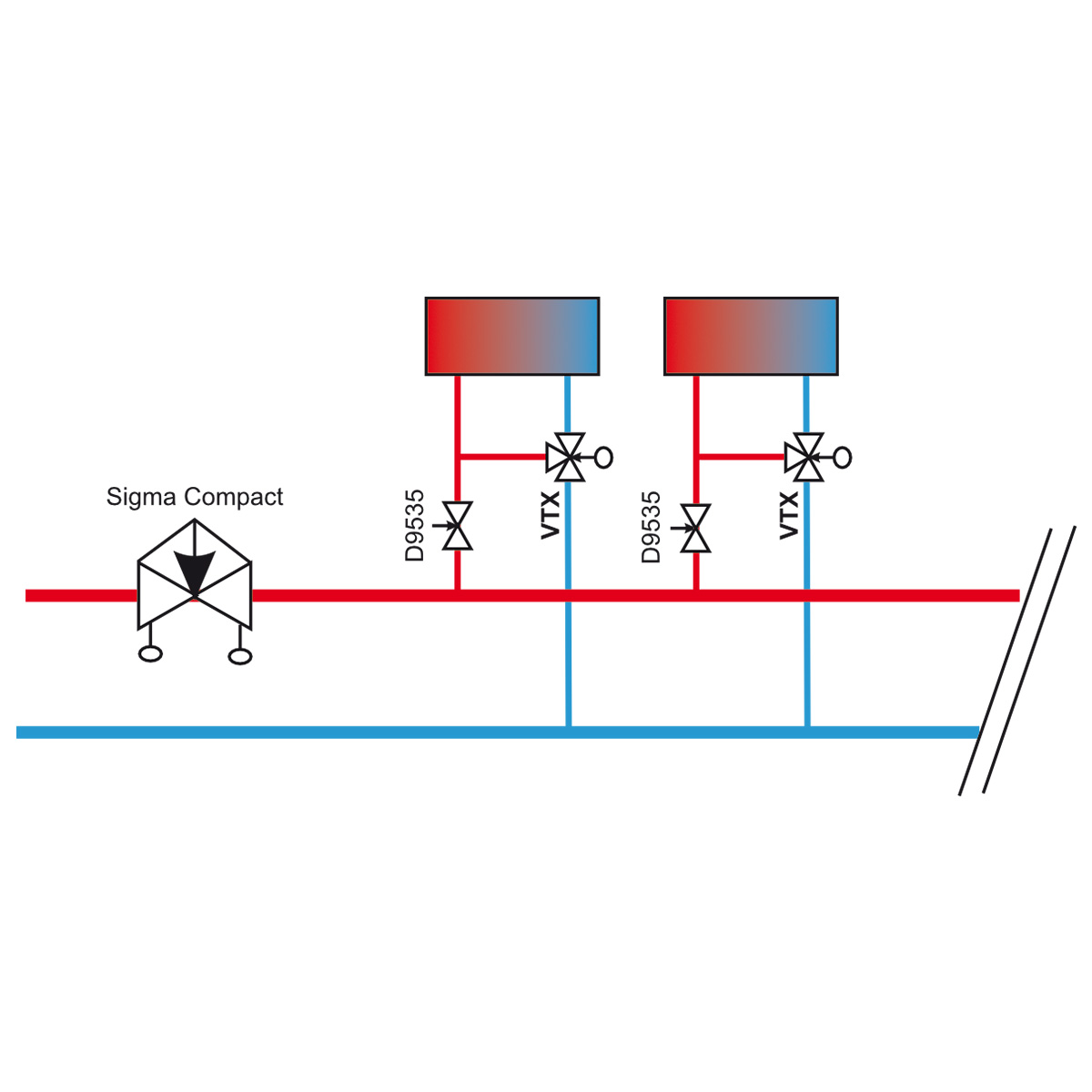

Instalace ventilové sady v kombinaci s automatickými vyvažovacími ventily

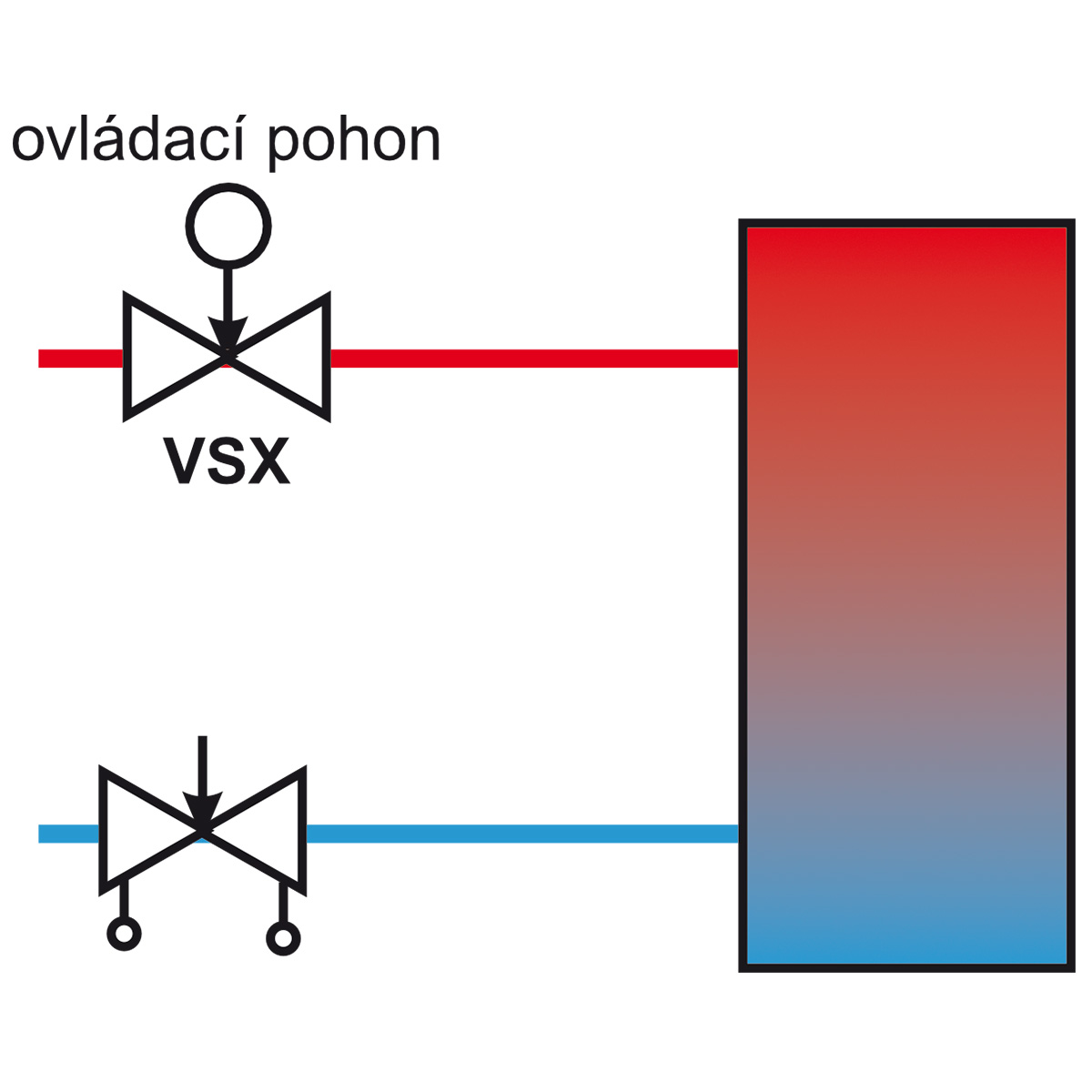

Sada s 2-cestným regulačním ventilem:

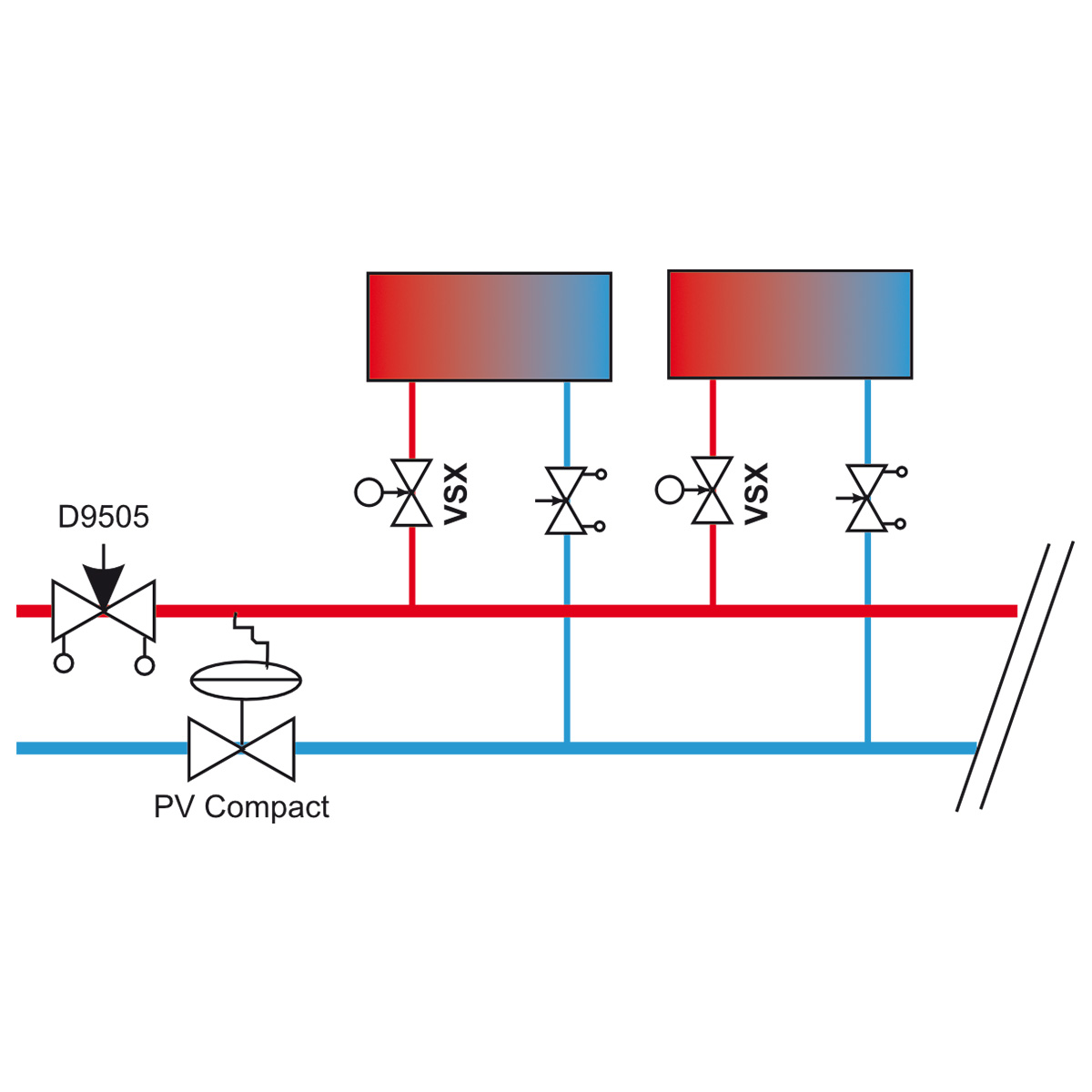

Při použití regulační sady s 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. Na jednotlivých sekcích rozvodu proto doporučujeme instalovat kombinaci ruční yvvažovací ventil D9505 popř. 447 a regulátor tlakové diference PV Compact.

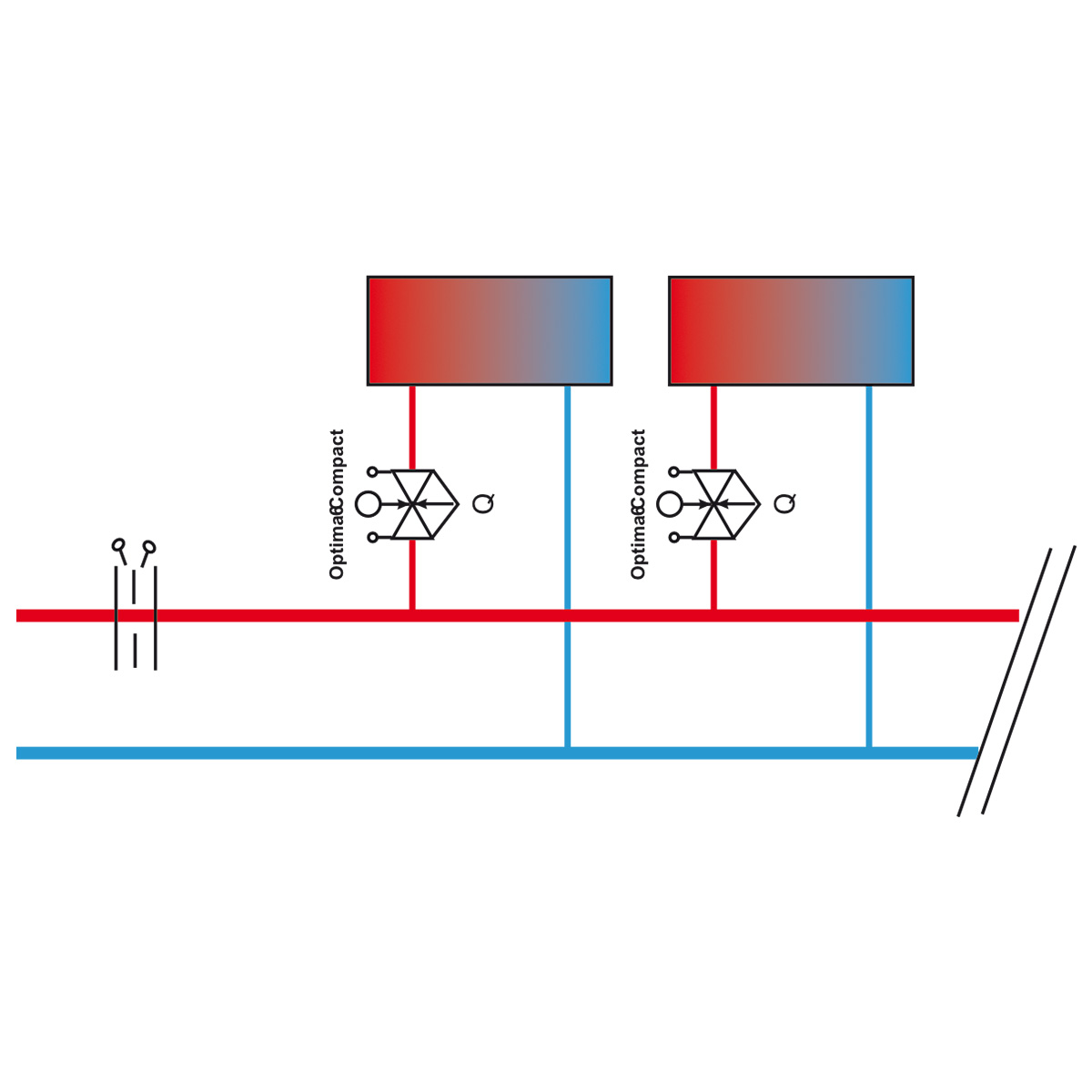

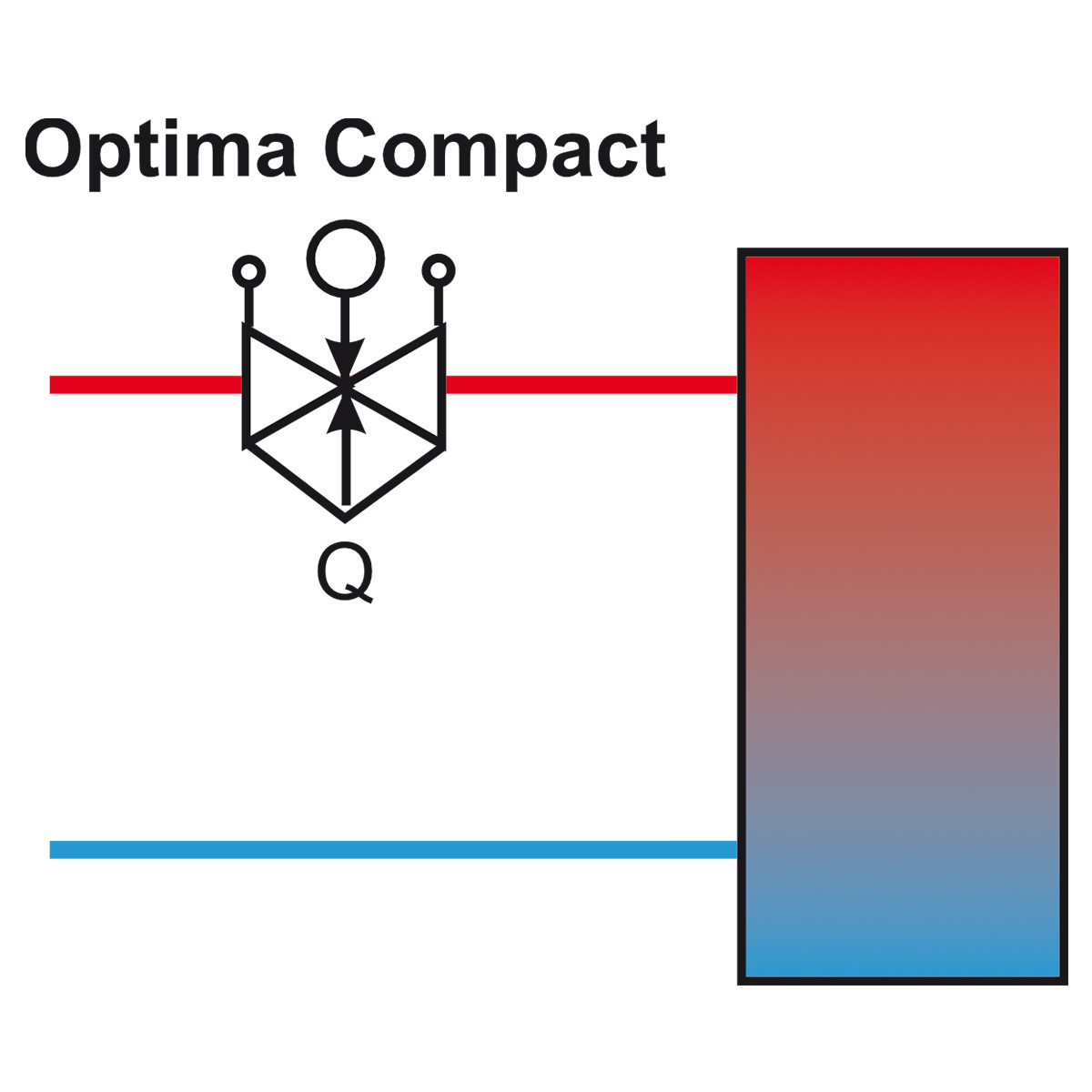

Sada s tlakově nezávislým 2-cestným regulačním ventilem:

Při použití regulační sady s tlakově nezávislým 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. V tomto případě není nutné instalovat ani ruční vyvažovací ventily ani regulátory diferenčního tlaku, neboť tlakově nezávislý 2-cestný regulační ventil stabilizuja tlakovou diferenci na vlastní regulační kuželce a současně plní funkci omezovače průtoku do výměníku daného fancoilu.
