Trane FKAS a FKAE - ventilové sady pro neopláštěné parapetní fancoily

Trane FKAS a FKAE - ventilové sady pro neopláštěné parapetní fancoily

Ventilové sady pro neopláštěné parapetní a postropní fancoily Trane FKAS a Trane FKAE jsou k dispozici s 2-cestnými regulačními ventily, 3-cestnými regulačními ventily s obtokem nebo s tlakově nezávislými 2-cestnými regulačními ventily. Ovládací pohony jsou volitelně dvoubodové (on-off) 230 V NC, 230 V NO, 24 V NC a 24 V NO nebo se spojitým řízením 24 V 0–10 V.

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství
Trane FKAS a FKAE - ventilové sady pro neopláštěné parapetní fancoily

Trane FKAS a FKAE - ventilové sady pro neopláštěné parapetní fancoily

Poptat produkt

Varianty

Varianta produktu Pohon Obj. číslo Cena bez DPH BIM DWG
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-42 hlavní výměník 230 V NC 9066570-0NC na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 43-64 hlavní výměník 230 V NC 9060481-0NC na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-64 přídavný výměník 230 V NC 9060480-0NC na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-42 hlavní výměník 230 V NO 9066570-0NO na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 43-64 hlavní výměník 230 V NO 9060481-0NO na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-64 přídavný výměník 230 V NO 9060480-0NO na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-42 hlavní výměník 24V NC 9066570-1NC na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 43-64 hlavní výměník 24V NC 9060481-1NC na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-64 přídavný výměník 24V NC 9060480-1NC na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-42 hlavní výměník 24V NO 9066570-1NO na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 43-64 hlavní výměník 24V NO 9060481-1NO na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-64 přídavný výměník 24V NO 9060480-1NO na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-42 hlavní výměník 24 V, 0-10 V 9066570-010 na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 43-64 hlavní výměník 24 V, 0-10 V 9060481-010 na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-64 přídavný výměník 24 V, 0-10 V 9060480-010 na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-42 hlavní výměník 230 V NC 9066575-0NC na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 43-64 hlavní výměník 230 V NC 9066576-0NC na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-64 přídavný výměník 230 V NC 9066575-0NC na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-42 hlavní výměník 230 V NO 9066575-0NO na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 43-64 hlavní výměník 230 V NO 9066576-0NO na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-64 přídavný výměník 230 V NO 9066575-0NO na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-42 hlavní výměník 24V NC 9066575-1NC na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 43-64 hlavní výměník 24V NC 9066576-1NC na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-64 přídavný výměník 24V NC 9066575-1NC na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-42 hlavní výměník 24V NO 9066575-1NO na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 43-64 hlavní výměník 24V NO 9066576-1NO na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-64 přídavný výměník 24V NO 9066575-1NO na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-42 hlavní výměník 24 V, 0-10 V 9066575-010 na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 43-64 hlavní výměník 24 V, 0-10 V 9066576-010 na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro Trane FKAS a FKAE velikost 11-64 přídavný výměník 24 V, 0-10 V 9066575-010 na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro Trane FKAS a FKAE 30-200 l/h 230 V NC 9066650-0NC na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro Trane FKAS a FKAE 100-575 l/h 230 V NC 9066651-0NC na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro Trane FKAS a FKAE 220-1330 l/h 230 V NC 9066652-0NC na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro Trane FKAS a FKAE CRC 30-200 l/h 230 V NO 9066650-0NO na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro Trane FKAS a FKAE 100-575 l/h 230 V NO 9066651-0NO na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro Trane FKAS a FKAE 220-1330 l/h 230 V NO 9066652-0NO na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro Trane FKAS a FKAE 30-200 l/h 24V NC 9066650-1NC na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro Trane FKAS a FKAE 100-575 l/h 24V NC 9066651-1NC na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro Trane FKAS a FKAE 220-1330 l/h 24V NC 9066652-1NC na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro Trane FKAS a FKAE 30-200 l/h 24V NO 9066650-1NO na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro Trane FKAS a FKAE 100-575 l/h 24V NO 9066651-1NO na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro Trane FKAS a FKAE 220-1330 l/h 24V NO 9066652-1NO na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro Trane FKAS a FKAE 30-200 l/h 24 V, 0-10 V 9066650-010 na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro Trane FKAS a FKAE 100-575 l/h 24 V, 0-10 V 9066651-010 na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro Trane FKAS a FKAE 220-1330 l/h 24 V, 0-10 V 9066652-010 na dotaz

Popis

Ventilové sady pro fancoily Trane FKAS a Trane FKAE jsou k dispozici v následujícím provedení:

Sada s 3-cestným regulačním ventilem s obtokem obsahuje:

  • 3-cestný regulační ventil s obtokem (kvs 0,25–6,0)
  • Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V

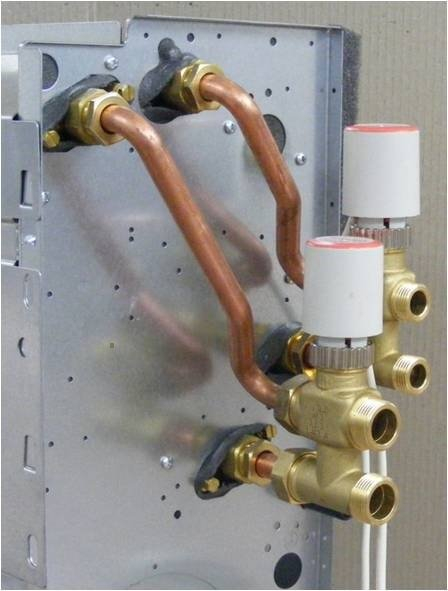

  • Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu



Sada s 2-cestným regulačním ventilem obsahuje:

  • 2-cestný regulační ventil (kvs 0,25–6,0)
  • Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
  • Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu



Sada s tlakově nezávislým 2-cestným regulačním ventilem obsahuje:

  • Tlakově nezávislý 2-cestný regulační ventil (celkový rozsah nastavitelného průtoku 30–1330 l/h)
  • Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
  • Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu



Funkce:

  • Regulace výkonu fancoilu Trane FKAS nebo Trane FKAE změnou průtoku topné / chladicí vody jeho výměníkem
Rozměry použitých ventilů DN 15–20
Připojení k rozvodu DN 15–20
Jmenovitý tlak PN 16
Pracovní zdvih 2,5–5,5 mm
Charakteristika lineární
Max. pracovní teplota 95 °C
Min. pracovní teplota 5 °C
Napájení / řízení
230 V on/off NC
230 V on/off NO
24 V on/off NC, PWM
24 V  on/off NO, PWM
24 V 0–10 V NC

Použití

Sada s 3-cestným regulačním ventilem s obtokem:

Logika zdvihu použitého regulačního ventilu

Instalace ventilové sady v kombinaci s ručními vyvažovacími ventily

Instalace ventilové sady v kombinaci s automatickými vyvažovacími ventily

Sada s 2-cestným regulačním ventilem:

Při použití regulační sady s 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. Na jednotlivých sekcích rozvodu proto doporučujeme instalovat kombinaci ruční yvvažovací ventil D9505 popř. 447 a regulátor tlakové diference PV Compact.

Sada s tlakově nezávislým 2-cestným regulačním ventilem:

Při použití regulační sady s tlakově nezávislým 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. V tomto případě není nutné instalovat ani ruční vyvažovací ventily ani regulátory diferenčního tlaku, neboť tlakově nezávislý 2-cestný regulační ventil stabilizuja tlakovou diferenci na vlastní regulační kuželce a současně plní funkci omezovače průtoku do výměníku daného fancoilu.
