Termostatické ventily s automatickým omezovačem průtoku VARIO-DP

Termostatické radiátorové ventily s integrovaným omezovačem průtoku umožňují samostatnou instalaci v rozvodech vytápění, aniž by bylo nutné současně použít regulátory tlakové diference.

Ovládání je možné jak pomocí termostatických hlavic, tak pomocí termoelektrických ovládacích pohonů.

Oblast použití:

Rozvody vytápění
Desková a článková otopná tělesa
Podlahové konvektory

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Termostatické ventily s automatickým omezovačem průtoku VARIO-DP

Poptat produkt

Ke stažení

Varianty

Varianta produktu	rozsah průtoku	Obj. číslo	Cena bez DPH	BIM
Termostatický ventil s omezovačem průtoku přímý DN 10	20–340 l/h	161 060 100	909 Kč	2018 2019
Termostatický ventil s omezovačem průtoku přímý DN 15	20–340 l/h	161 070 100	909 Kč	2018 2019
Termostatický ventil s omezovačem průtoku přímý DN 20	20–340 l/h	161 080 100	1 044 Kč	2018 2019
Termostatický ventil s omezovačem průtoku rohový DN 10	20–340 l/h	161 010 100	909 Kč	2018 2019
Termostatický ventil s omezovačem průtoku rohový DN 15	20–340 l/h	161 020 100	909 Kč	2018 2019
Termostatický ventil s omezovačem průtoku prohový DN 20	20–340 l/h	161 030 100	1 044 Kč	2018 2019
Termostatický ventil s omezovačem průtoku axiální DN 15	20–340 l/h	163 020 100	957 Kč	2018 2019
Termostatický ventil s omezovačem průtoku přímý Eurokonus	20–340 l/h	163 076 100	940 Kč
Termostatický ventil s omezovačem průtoku úhlový pravý DN 15	20–340 l/h	165 021 100	967 Kč
Termostatický ventil s omezovačem průtoku úhlový levý DN 15	20–340 l/h	167 021 100	967 Kč

Popis

Vario DP jsou termostatické radiátorové ventily s integrovaným omezovačem průtoku umožňující samostatnou instalaci v rozvodech vytápění, aniž by bylo nutné současně použít regulátory tlakové diference.

K ovládání je možné použít jak termostatické hlavice 1TS, 1TT, PONY, TRENDY, PRESTIGE, tak ovládací pohony TECH / TEAP.

Oblast použití:

Rozvody vytápění
Desková a článková otopná tělesa
Podlahové konvektory

Funkce:

Nastavení maximálního průtoku otopným tělesem
Regulace výkonu otopného tělesa změnou průtoku
Uzavírání

Rozměry

DN 10–20

Jmenovitý tlak

PN 10

Max. pracovní diferenční tlak

60 kPa

Max. uzavírací diferenční tlak

100 kPa

Max. pracovní teplota

110 °C

Min. pracovní teplota

0 °C

Materiál

Tělo ventilu:	mosaz CW617N
Pružina:	nerezavějící ocel
O-kroužky:	EPDM
Ruční hlavice / krytka:	ABS

Připojení hlavice

M30×1,5

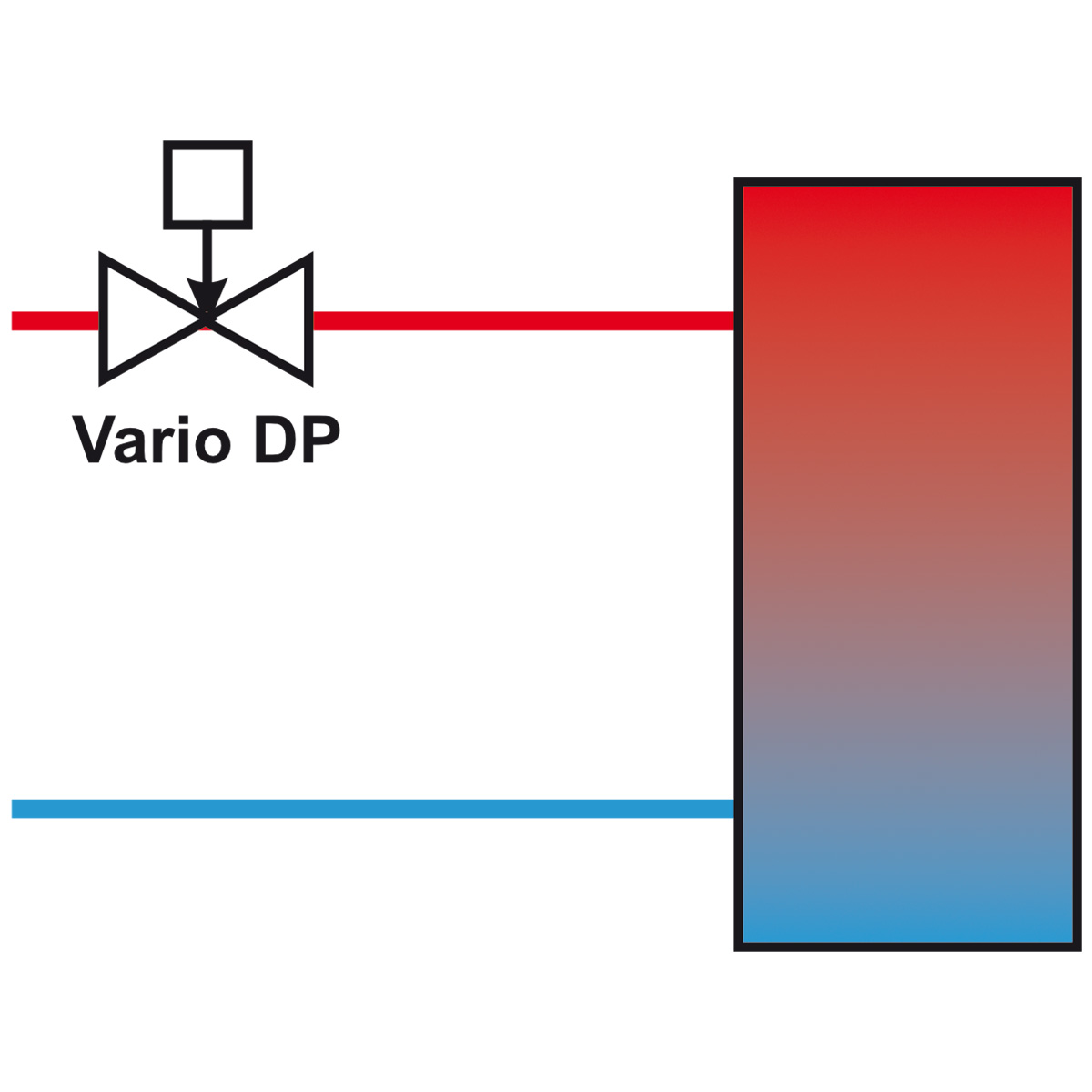

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Desková otopná tělesa
Článková otopná tělesa
Podlahové konvektory

Ruční ovládání

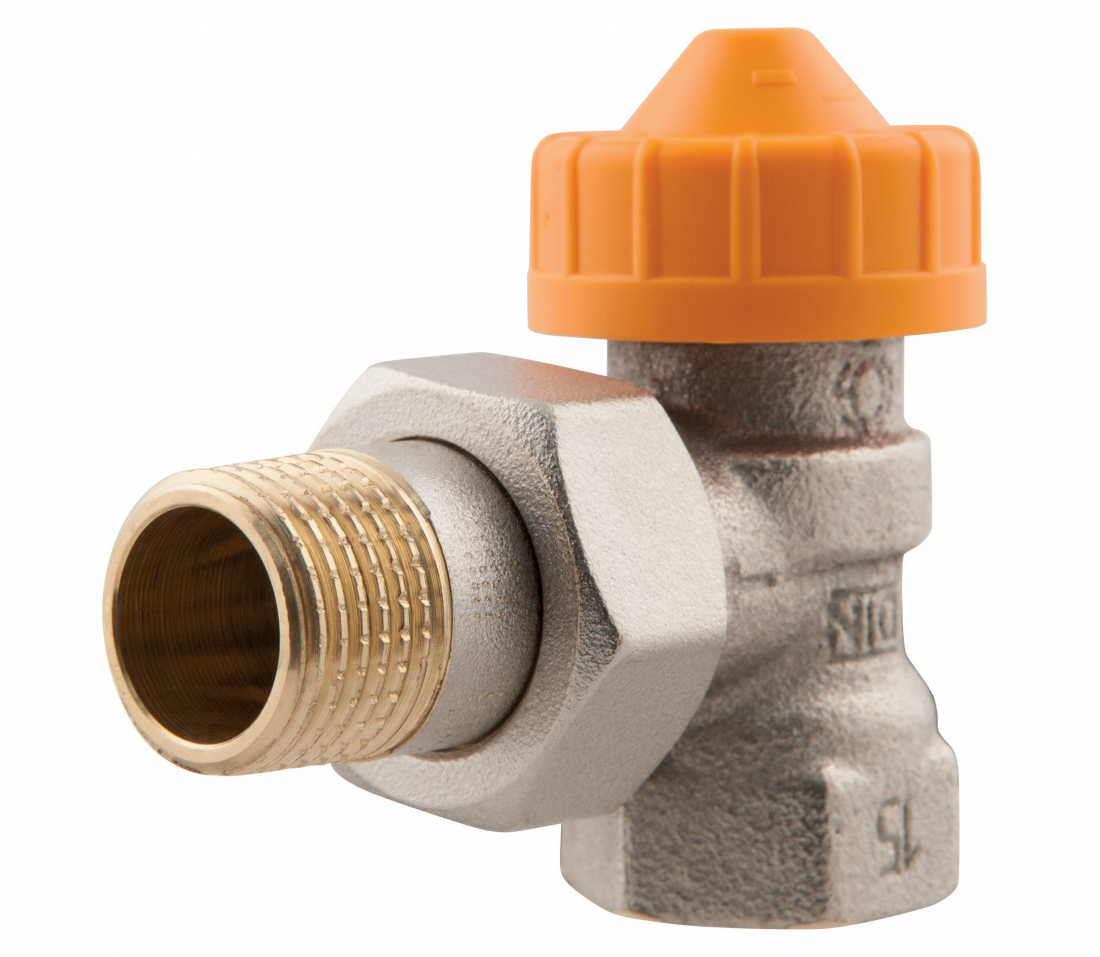

Termostatické ventily s omezovačem průtoku Vario DP jsou dodávané s ochrannou krytkou, která umožňuje ruční regulování průtoku a uzavírání.

Ovládání termostatickou hlavicí

Termostatické ventily s omezovačem průtoku Vario DP je možné osadit libovolnou termostatickou hlavicí Hydronic Systems s připojovacím závitem M30×1,5 , a tu nastavit na požadovanou teplotu.

Při zvyšující se okolní teplotě vzduchu hlavice uzavírá ventil, naopak při snižující se teplotě okolního vzduchu jej otevírá.

Ovládání termoelektrickým pohonem

Termostatické ventily s omezovačem průtoku Vario DP je možné osadit termoelektrickými pohony TECH (volitelně 24 V nebo 230 V NC - bez napětí zavřeno) nebo TEAP (volitelně 24 V nebo 230 V NO - bez napětí otevřeno) a připojit k prostorovému termostatu nebo BMS.
