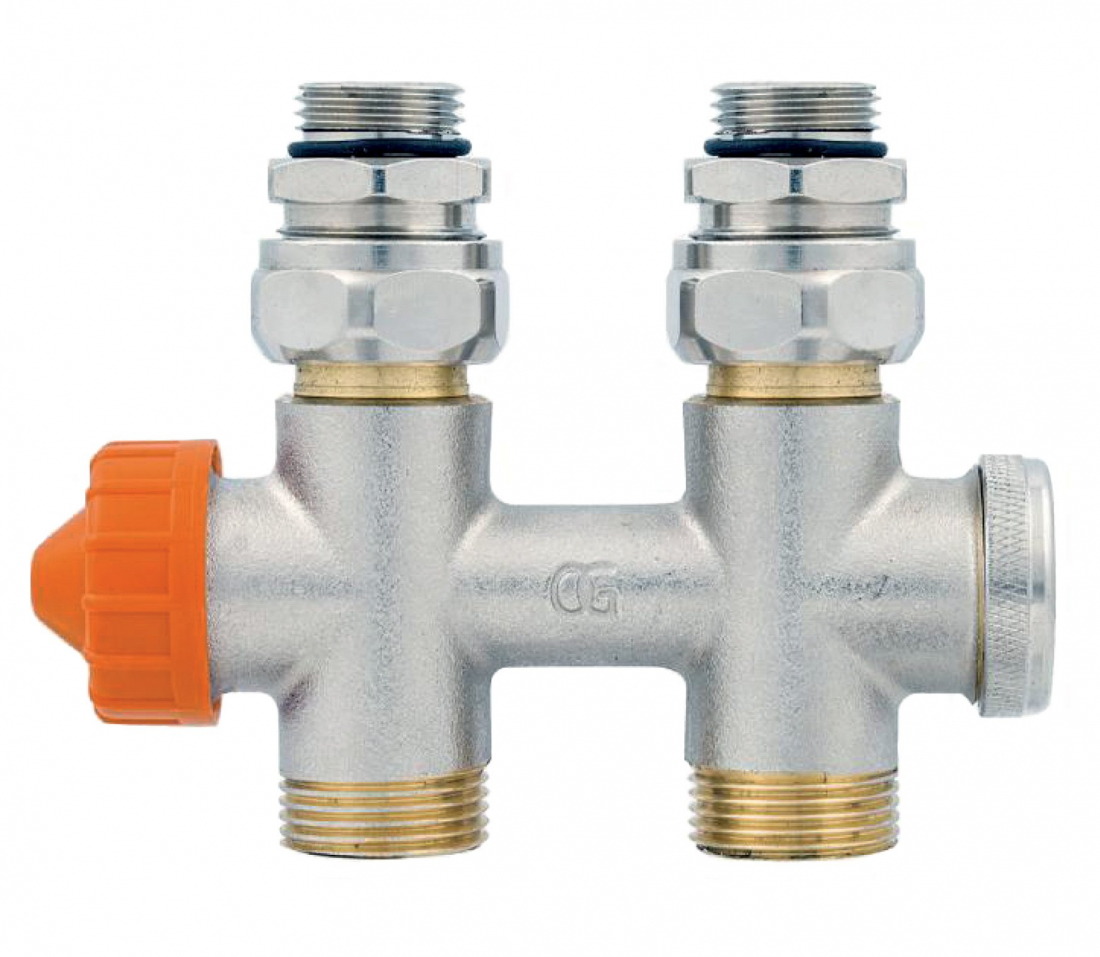

Připojovací šroubení s integrovaným TRV s automatickým omezovačem průtoku VARIO-DP

Připojovací šroubení s integrovaným TRV s automatickým omezovačem průtoku VARIO-DP

Připojovací uzavíratelné radiátorové šroubení s vypouštění a s integrovaným termostatickým ventilem s omezovačem průtoku pro otopná tělesa se spodním připojením.

Oblast použití:

  • Desková otopná tělesa se spodním připojením s roztečí portů 50 mm
  • Trubková otopná tělesa (žebříky) se spodním připojením s roztečí portů 50 mm

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy
Připojovací šroubení s integrovaným TRV s automatickým omezovačem průtoku VARIO-DP

Připojovací šroubení s integrovaným TRV s automatickým omezovačem průtoku VARIO-DP

Poptat produkt

Ke stažení

Varianty

Varianta produktu rozsah průtoku Obj. číslo Cena bez DPH BIM DWG
Připojovací šroubení s integrovaným TRV Vario DP přímé DN 20 / EK 1 221020100 1 297 Kč
Připojovací šroubení s integrovaným TRV Vario DP rohové DN 20 / EK 1 221070100 1 297 Kč
Připojovací šroubení s integrovaným TRV Vario DP přímé DN 15 / EK 1 221025100 1 363 Kč
Připojovací šroubení s integrovaným TRV Vario DP rohové DN 15 / EK 1 221075100 1 363 Kč

Popis

Vario DP jsou připojovací garnitury s integrovaným termostatickým ventilem s omezovačem průtoku umožňující samostatnou instalaci v rozvodech vytápění, aniž by bylo nutné současně použít regulátory tlakové diference.

K ovládání je možné použít jak termostatické hlavice 1TS, 1TT, 2TSD, PLUS, PRESTIGE, tak ovládací pohony TECH / TEAP.

Oblast použití:

  • Rozvody vytápění
  • Desková a článková otopná tělesa
  • Podlahové konvektory

Funkce:

  • Připojení otopného tělesa k rozvodu
  • Regulace výkonu otopného tělesa změnou průtoku
  • Nastavení maximálního průtoku otopným tělesem
  • Napouštění a vypouštění
  • Uzavírání
Rozměry DN 10–20
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 50 kPa
Max. uzavírací diferenční tlak 100 kPa
Max. pracovní teplota 110 °C
Materiál
Tělo ventilu: mosaz CW617N
Pružina: nerezavějící ocel
O-kroužky: EPDM
Ruční hlavice / krytka: ABS
Připojení hlavice M30×1,5

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Desková otopná tělesa
  • Článková otopná tělesa
  • Podlahové konvektory

Obvyklý způsob použití

Připojovací uzavíratelné radiátorové šroubení s vypouštěním a s integrovaným termostatickým ventilem s omezovačem průtoku Vario DP slouží pro připojení deskových nebo trubkových otopných těles se spodním připojením k rozvodu.

Integrovaný termostatický ventil umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.

Omezovač průtoku umožňuje přesné nastavení průtoku otopným tělesem nezávisle na měnících se tlakových poměrech v rozvodu.

Na straně rozvodu je šroubení zakončeno závitem ¾” Eurokonus, a je tedy možné jej na hlavní rozvod připojit pomocí svěrných spojek.

Užitečnou funkcí je možnost uzavření při případné výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu, a dále snadné vypuštění vody z tohoto tělesa pomocí vypouštěcího nástavce.
