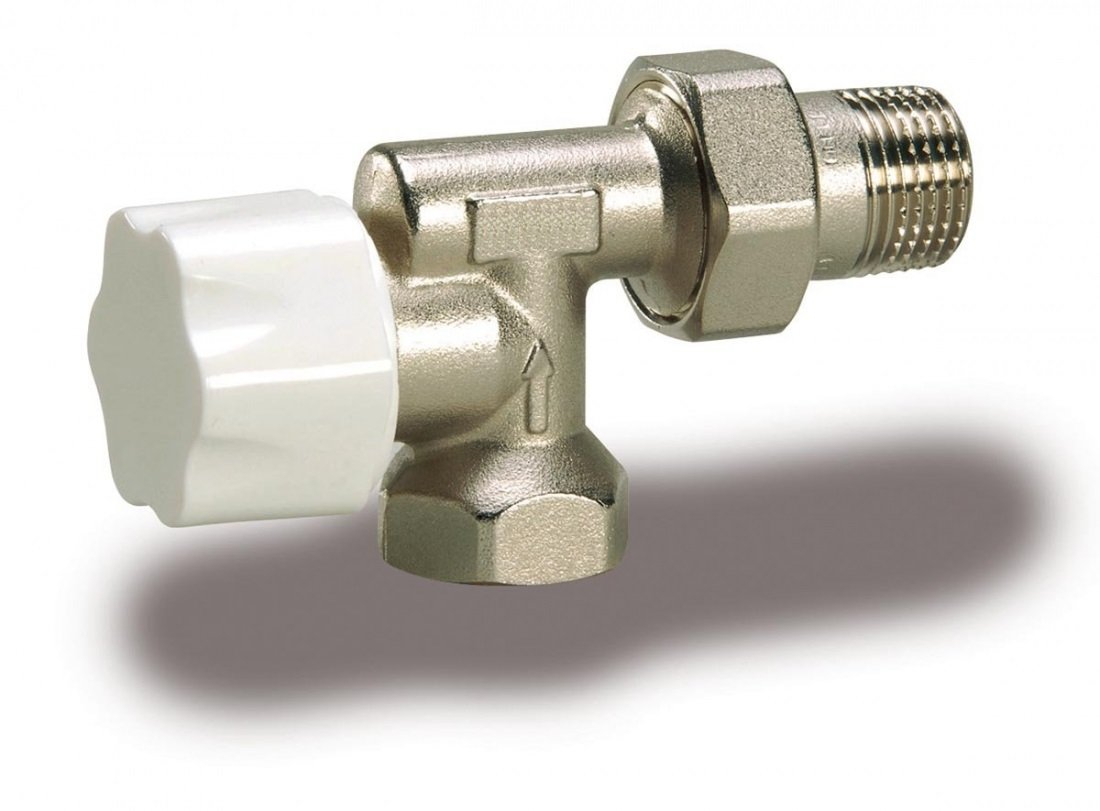

Termostatické ventily axiální M322

Termostatické ventily axiální M322

Axiální termostatické radiátorové ventily s přednastavením jsou díky připojení s vnitřním závitem vhodné zejména pro soustavy s ocelovými rozvody. Ovládání pomocí termostatických hlavic nebo termoelektrických ovládacích pohonů

Oblast použití:

  • Rozvody vytápění
  • Desková a článková otopná tělesa
  • Podlahové konvektory

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Kv dT2K Obj. číslo Cena bez DPH BIM DWG
Termostatický ventil M322 axiální DN 15 0,53 13202100 293 Kč

Popis

M 322 jsou axiální termostatické radiátorové ventily s přednastavením. Díky připojení s vnitřním závitem jsou vhodné zejména pro soustavy s ocelovými rozvody. Jsou vhodné jak pro novostavby, tak pro rekonstrukce stávajících rozvodů vytápění s otopnými tělesy.

Díky velkému rozsahu přednastavení max. pracovní kv hodnoty jsou vhodné i pro nově zateplené bytové objekty.

K ovládání je možné použít jak termostatické hlavice 1TS, 1TT, 2TSD, PLUS, PRESTIGE, tak ovládací pohony TECH / TEAP.

Oblast použití:

  • Rozvody vytápění
  • Desková a článková otopná tělesa
  • Podlahové konvektory

Funkce:

  • Přednastavení max. pracovní Kv hodnoty
  • Regulace výkonu otopného tělesa změnou průtoku
  • Uzavírání
Rozměry DN 15
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 25 kPa
Max. uzavírací diferenční tlak 100 kPa
Max. pracovní teplota 120 °C
Min. pracovní teplota 0 °C
Materiál
Tělo ventilu: mosaz CW617N
Pružina: nerezavějící ocel
O-kroužky: EPDM
Ruční hlavice / krytka: ABS
Připojení hlavice M30×1,5

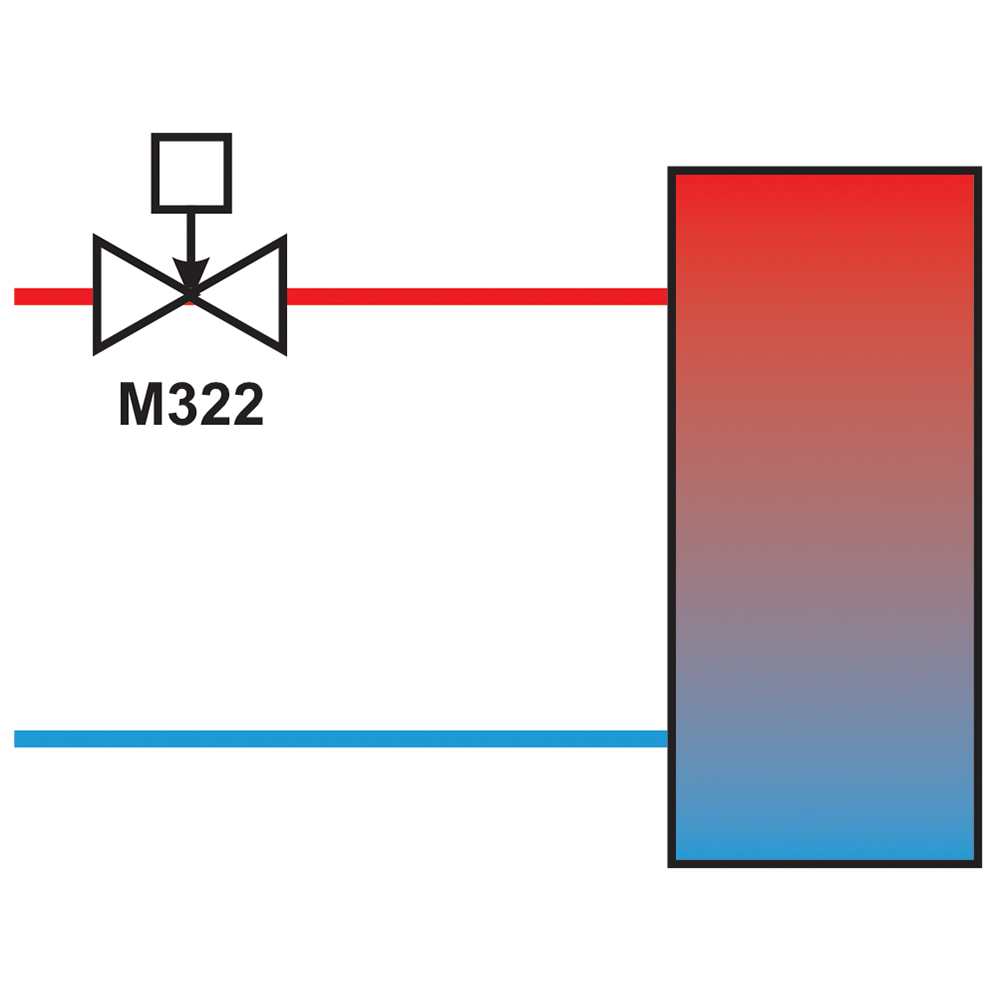

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Desková otopná tělesa
  • Článková otopná tělesa
  • Podlahové konvektory

Ruční ovládání

Termostatické ventily M 322 jsou dodávané s ochrannou krytkou, která umožňuje ruční regulování průtoku a uzavírání.

Ovládání termostatickou hlavicí

Termostatické ventily M 322 je možné osadit libovolnou termostatickou hlavicí Hydronic Systems s připojovacím závitem M30×1,5 a tu nastavit na požadovanou teplotu.

Při zvyšující se okolní teplotě vzduchu hlavice uzavírá ventil a při snižující se teplotě okolního vzduchu jej otevírá.

Ovládání termoelektrickým pohonem

Termostatické ventily M 322 je možné osadit termoelektrickými pohony TECH (volitelně 24 V nebo 230 V NC - bez napětí zavřeno) nebo  TEAP (volitelně 24 V nebo 230 V NO - bez napětí otevřeno) a připojit k prostorovému termostatu nebo BMS.
