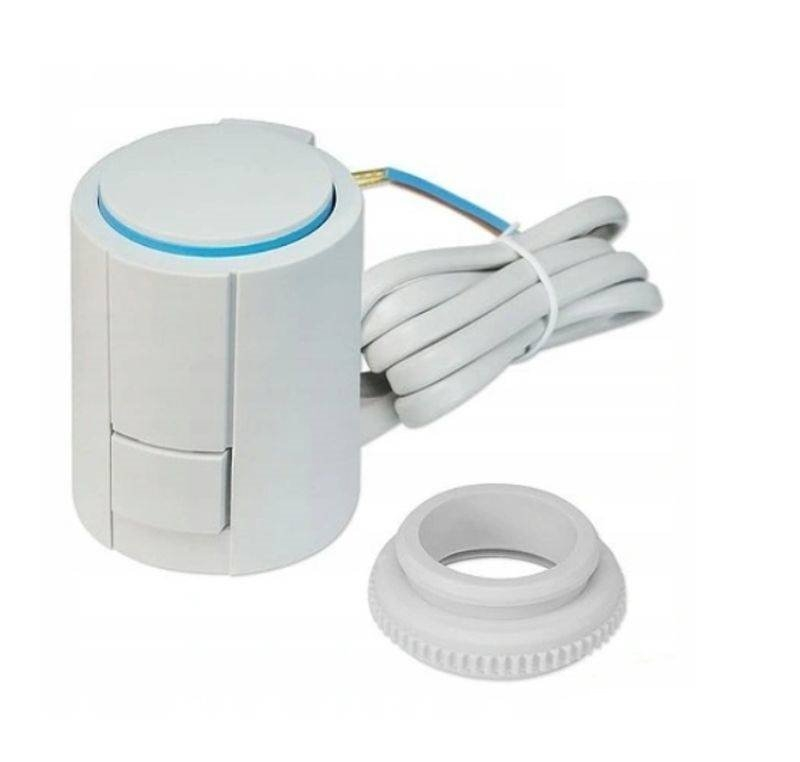

Termoelektrické pohony A20625, A21625, A40625, A41625 on/off regulace

A20625, A21625, A40625, A41625 jsou termoelektrické ovládací pohony pro regulační ventily s pracovním zdvihem do 6,5 mm a připojovacím závitem M30×1,5, M28×1,5 nebo s připojením k ventilu pomocí západkového systému. Regulace on/off nebo PWM (pulsně-šířková modulace), logika zdvihu NC i NO.

Použití:

Tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 25–32
Tlakově nezávislé 2-cestné regulační ventily jiných výrobců - např. TA Hydronics, Danfoss, Siemens, Oventrop, FlowCon
2-cestné a 3-cestné regulační ventily jiných výrobců s pracovním zdvihem do 6,5 mm a potřebnou ovládací silou do 125 N

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Alternativy

Termoelektrické pohony A20625, A21625, A40625, A41625 on/off regulace

Poptat produkt

Ke stažení

Varianty

Varianta produktu	síla	Obj. číslo	Cena bez DPH
Termoelektrický pohon A20625, 230 V NC, kabel 1 m, adaptér VA63	125 N	A20625-1-63	1 110 Kč
Termoelektrický pohon A20625, 230 V NC, kabel 2 m, adaptér VA63	125 N	A20625-2-63	1 141 Kč
Termoelektrický pohon A20625, 230 V NC, kabel 3 m, adaptér VA63	125 N	A20625-3-63	1 206 Kč
Termoelektrický pohon A40625, 24 V NC, kabel 1 m, adaptér VA63	125 N	A40625-1-63	1 110 Kč
Termoelektrický pohon A40625, 24 V NC, kabel 2 m, adaptér VA63	125 N	A40625-2-63	1 141 Kč
Termoelektrický pohon A40625, 24 V NC, kabel 3 m, adaptér VA63	125 N	A40625-3-63	1 206 Kč
Termoelektrický pohon A21625, 230 V NO, kabel 1 m, adaptér VA63	125 N	A21625-1-63	na dotaz
Termoelektrický pohon A21625, 230 V NO, kabel 2 m, adaptér VA63	125 N	A21625-2-63	na dotaz
Termoelektrický pohon A21625, 230 V NO, kabel 3 m, adaptér VA63	125 N	A21625-3-63	na dotaz
Termoelektrický pohon A41625, 24 V NO, kabel 1 m, adaptér VA63	125 N	A41625-1-63	na dotaz
Termoelektrický pohon A41625, 24 V NO, kabel 2 m, adaptér VA63	125 N	A41625-2-63	na dotaz
Termoelektrický pohon A41625, 24 V NO, kabel 3 m, adaptér VA63	125 N	A41625-3-63	na dotaz
Ovládací pohony A20625, A21625, A40625, A41625 s adaptéry pro ovládání ventilů jiných výrobců (např. VA10, VA16, VA41, VA50, VA63, VA78, VA80) na dotaz			na dotaz

Popis

Termoelektrické ovládací pohony A20625, A21625, A40625, A41625 jsou tiché, úsporné a spolehlivé ovládací pohony určené pro ovládání ventilů středně velkých spotřebičů - například větších fancoilů, dveřních a vratových clon nebo teplovzdušných jednotek.

A20625 - napájení 230 V, NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu
A21625 - napájení 230 V, NO bez napětí není pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ventilu dřík vysouvá ven z ventilu
A40625 - napájení 24 V, NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu
A41625 - napájení 24 V, NO bez napětí není pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ventilu dřík vysouvá ven z ventilu

Použití:

Tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 25–32
Tlakově nezávislé 2-cestné regulační ventily jiných výrobců - např. TA Hydronics, Danfoss, Siemens, Oventrop, FlowCon
2-cestné a 3-cestné regulační ventily jiných výrobců s pracovním zdvihem do 6,5 mm a potřebnou ovládací silou do 125 N

Funkce:

Regulace výkonu spotřebiče systémem otevřeno / zavřeno
Regulace výkonu spotřebiče systémem PWM (pulzně-šířková modulace)
Možnost bezpečného uzavření ovládaného ventilu při výpadku napětí
Možnost napuštění systému před připojením pohonu k napájení - ovládací pohony s logikou zdvihu NC (bez napětí zavřeno) jsou z výroby dodány v poloze částečného otevření a umožňují tedy napuštění, popř. proplach soustavy bez nutnosti jejich připojení k napájení. Po prvním připojení k napájení se plně otevřou a následně regulují standardním způsobem.

Připojení

Dle použitého adaptéru :
M30×1,5
M28×1,5
Západkový systém

Max.pracovní zdvih

6,5 mm

Doba přestavení

300 s

Krytí

IP 54

Pracovní teplota

0–50 °C

Regulace

A20625	on/off NC
A21625	on/off NO
A40625	on/of, PWM NC
A41625	on/off, PWM NO

Značení

typ, napájení, příkon, CE

Použití

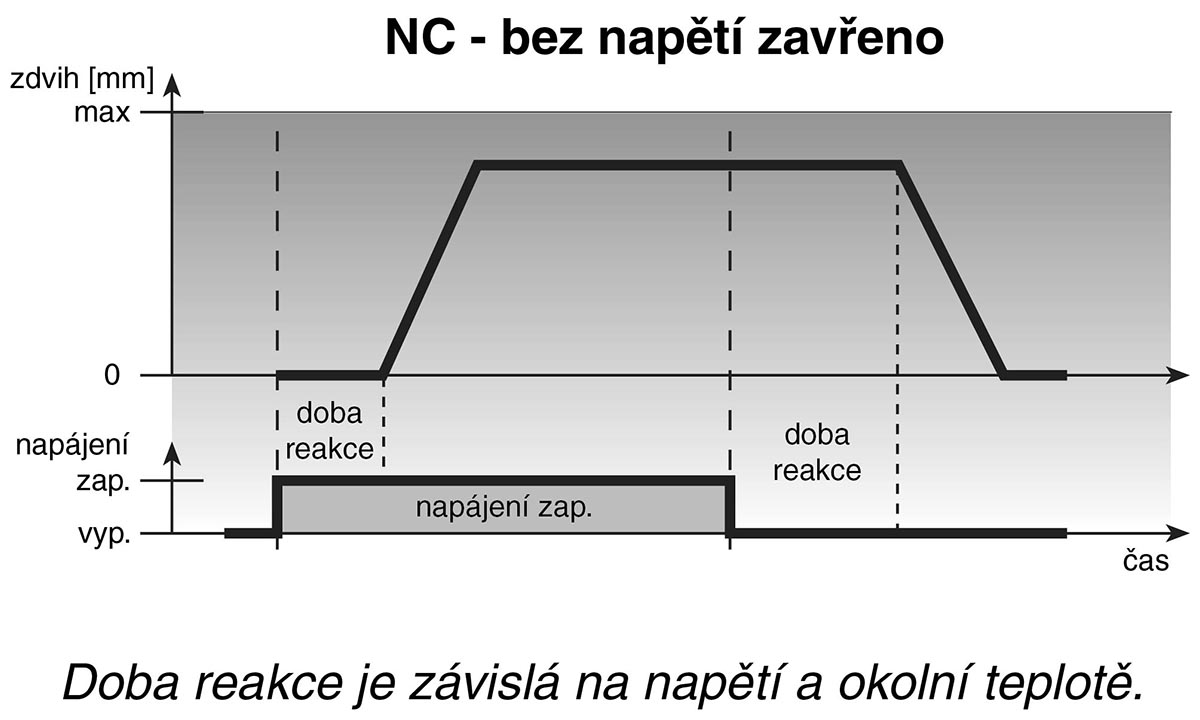

Použití termoelektrických pohonů NC - bez napětí “zavřeno”

Velkou výhodou pohonů řady A20625 a A40625 je jejich univerzálnost. Pomocí přechodových adaptérů VAxx je lze použít pro ovládání ventilů různých výrobců s pracovním zdvihem do 6,5 mm. Bez napěťového signálu tlačí pohon dřík ventilu do těla ventilu, tedy regulační kuželku do sedla ventilu, a tím udržuje ventil uzavřený. Po aktivaci napěťového signálu se chová následovně:

Po aktivaci napěťového signálu (pokyn “otevři”) se začne ohřívat WAX čidlo. V závislosti na okolní teplotě toto nahřívání na provozní teplotu může trvat až několik desítek sekund, než začne pohon otevírat ventil.
Tepelnou roztažností WAX čidla začne pohon plynule otevírat ventil až do polohy “otevřeno”.
Ventil je udržovaný otevřený, dokud je pohon pod napětím.
Po odpojení napětí (pokyn “zavři”) začne pohon po uplynutí reakční doby ventil plynule zavírat.
Tlačná pružina pohonu udržuje ventil zavřený až do dalšího pokynu “otevři”, tedy do přivedení napěťového signálu.

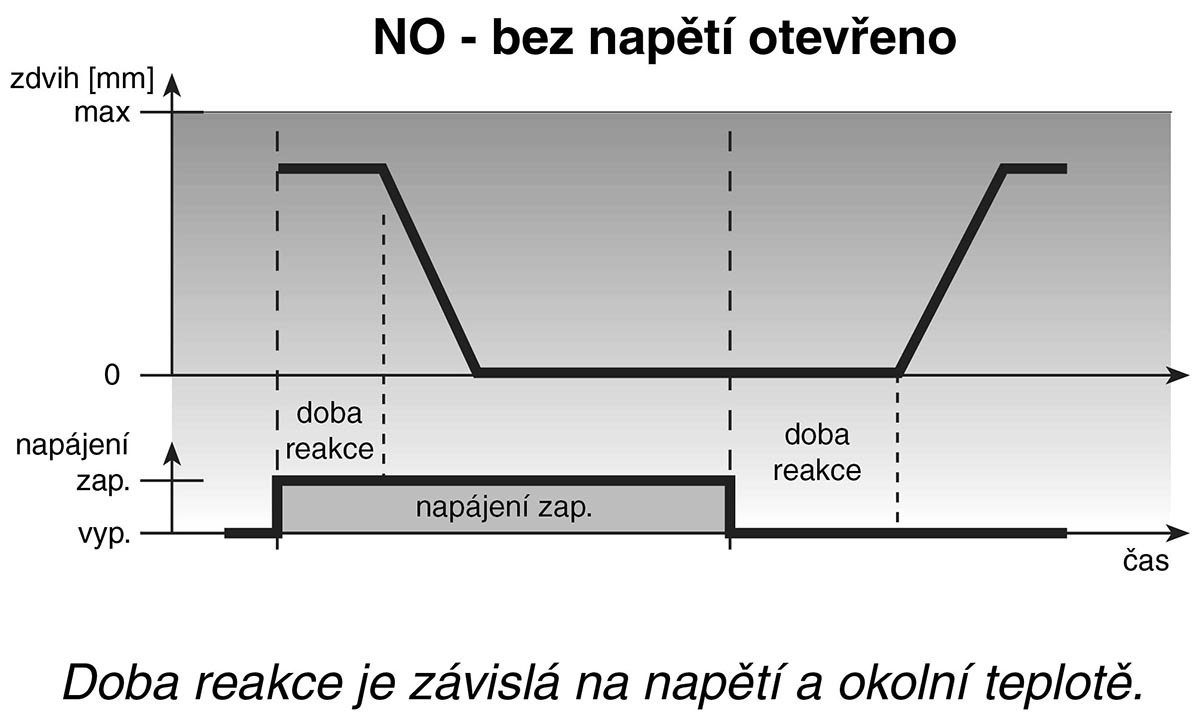

Použití termoelektrických pohonů NO - bez napětí “otevřeno”

Velkou výhodou pohonů řady A21625 a A41625 je jejich univerzálnost. Pomocí přechodových adaptérů VAxx je lze použít pro ovládání ventilů různých výrobců s pracovním zdvihem do 6,5 mm. Bez napěťového signálu není pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ovládaného ventilu udržuje ventil otevřený. Po aktivaci napěťového signálu se pohon chová následovně:

Po aktivaci napěťového signálu (pokyn “zavři”) se začne ohřívat WAX čidlo. V závislosti na okolní teplotě toto nahřívání na provozní teplotu může trvat až několik desítek sekund, než začne pohon zavírat ventil.
Tepelnou roztažností WAX čidla začne pohon plynule zavírat ventil až do polohy “zavřeno”, kdy je kuželka ventilu zatlačena do sedla.
Ventil je udržovaný uzavřený, dokud je pohon pod napětím.
Po odpojení napětí (pokyn “otevři”) začne pohon po uplynutí reakční doby ventil plynule otevírat.
Zpětná pružina ventilu udržuje ventil otevřený až do dalšího pokynu “zavři”, tedy do přivedení napěťového signálu.
