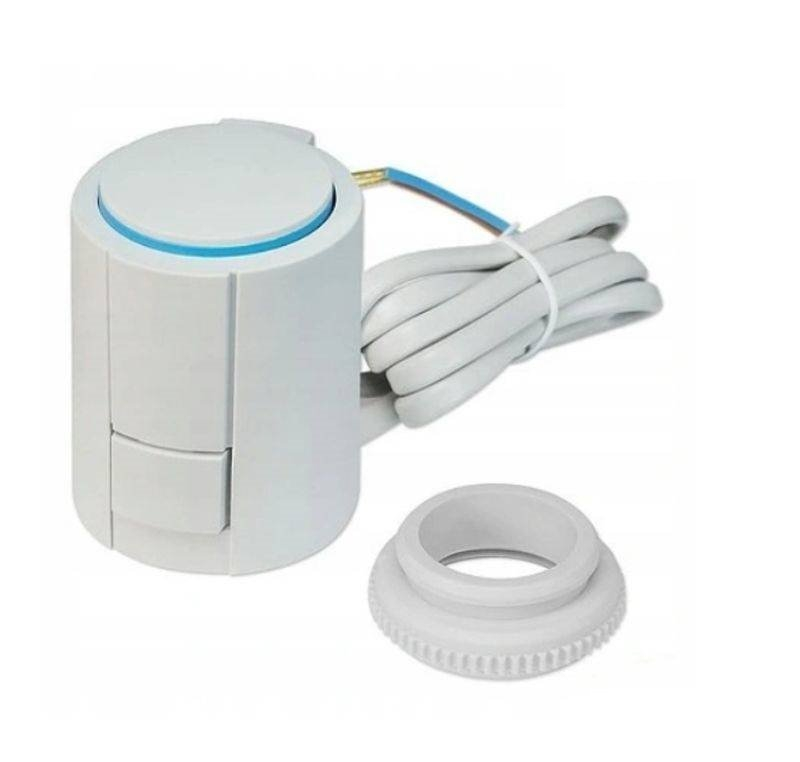

Termoelektrické pohony A20505, A21505, A40505, A41505 on/off regulace

Termoelektrické pohony A20505, A21505, A40505, A41505 on/off regulace

A20505, A21505, A40505, A41505 jsou termoelektrické ovládací pohony pro regulační ventily s pracovním zdvihem do 5mm a připojovacím závitem M30×1,5, M28×1,5 nebo s připojením k ventilu pomocí západkového systému. Regulace on/off nebo PWM (pulsně-šířková modulace), logika zdvihu NC i NO.

Použití:

  • Tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 10–20
  • Tlakově nezávislé 2-cestné regulační ventily jiných výrobců - např. TA Hydronics, Danfoss, Siemens, Oventrop, FlowCon
  • Termostatické radiátorové ventily Hydronic Systems
  • Termostatické ventily jiných výrobců - např. Heimeier, IVAR, HERZ, Danfoss, Oventrop, Honeywell
  • Desková a článková otopná tělesa typu Ventil Kompakt

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Alternativy
Termoelektrické pohony A20505, A21505, A40505, A41505 on/off regulace

Termoelektrické pohony A20505, A21505, A40505, A41505 on/off regulace

Poptat produkt

Ke stažení

Varianty

Varianta produktu síla Obj. číslo Cena bez DPH BIM DWG
Termoelektrický pohon A20505, 230V NC kabel 1m adaptér VA90 100N A20505-1-90 631 Kč
Termoelektrický pohon A20505, 230V NC kabel 1m adaptér VA41 100N A20505-1-41 631 Kč
Termoelektrický pohon A20505, 230V NC kabel 2m adaptér VA90 100N A20505-2-90 657 Kč
Termoelektrický pohon A20505, 230V NC kabel 2m adaptér VA41 100N A20505-2-41 657 Kč
Termoelektrický pohon A20505, 230V NC kabel 3m adaptér VA90 100N A20505-3-90 697 Kč
Termoelektrický pohon A20505, 230V NC kabel 3m adaptér VA41 100N A20505-3-41 697 Kč
Termoelektrický pohon A40505, 24V NC kabel 1m adaptér VA90 100N A40505-1-90 631 Kč
Termoelektrický pohon A40505, 24V NC kabel 1m adaptér VA41 100N A40505-1-41 631 Kč
Termoelektrický pohon A40505, 24V NC kabel 2m adaptér VA90 100N A40505-2-90 657 Kč
Termoelektrický pohon A40505, 24V NC kabel 2m adaptér VA41 100N A40505-2-41 657 Kč
Termoelektrický pohon A40505, 24V NC kabel 3m adaptér VA90 100N A40505-3-90 697 Kč
Termoelektrický pohon A40505, 24V NC kabel 3m adaptér VA41 100N A40505-3-41 697 Kč
Termoelektrický pohon A21505, 230V NO kabel 1m adaptér VA90 100N A21505-1-90 631 Kč
Termoelektrický pohon A21505, 230V NO kabel 1m adaptér VA41 100N A21505-1-41 631 Kč
Termoelektrický pohon A21505, 230V NO kabel 2m adaptér VA90 100N A21505-2-90 657 Kč
Termoelektrický pohon A21505, 230V NO kabel 2m adaptér VA41 100N A21505-2-41 657 Kč
Termoelektrický pohon A21505, 230V NO kabel 3m adaptér VA90 100N A21505-3-90 697 Kč
Termoelektrický pohon A21505, 230V NO kabel 3m adaptér VA41 100N A21505-3-41 697 Kč
Termoelektrický pohon A41505, 24V NO kabel 1m adaptér VA90 100N A41505-1-90 631 Kč
Termoelektrický pohon A41505, 24V NO kabel 1m adaptér VA41 100N A41505-1-41 631 Kč
Termoelektrický pohon A41505, 24V NO kabel 2m adaptér VA90 100N A41505-2-90 657 Kč
Termoelektrický pohon A41505, 24V NO kabel 2m adaptér VA41 100N A41505-2-41 657 Kč
Termoelektrický pohon A41505, 24V NO kabel 3m adaptér VA90 100N A41505-3-90 697 Kč
Termoelektrický pohon A41505, 24V NO kabel 3m adaptér VA41 100N A41505-3-41 697 Kč
Ovládací pohony A20505, A21505, A40505, A41505 s adaptéry pro ovládání ventilů jiných výrobců (např. VA10, VA16, VA50, VA63, VA78, VA80) na dotaz na dotaz

Popis

Termoelektrické ovládací pohony A20505, A21505, A40505, A41505 jsou tiché, úsporné a spolehlivé ovládací pohony určené pro ovládání ventilů menších koncových spotřebičů - například fancoilů, chladicích trámů, indukčních jednotek, dveřních clon nebo teplovzdušných jednotek.

A20505 - napájení 230 V, NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu
A21505 - napájení 230 V, NO bez napětí není pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ventilu dřík vysouvá ven z ventilu
A40505 - napájení 24 V, NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu
A41505 - napájení 24 V, NO bez napětí není pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ventilu dřík vysouvá ven z ventilu

Použití:

  • Tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 10–20
  • Tlakově nezávislé 2-cestné regulační ventily jiných výrobců - např. TA Hydronics, Danfoss, Siemens, Oventrop, FlowCon
  • Termostatické radiátorové ventily Hydronic Systems
  • Termostatické ventily jiných výrobců - např. Heimeier, IVAR, HERZ, Danfoss, Oventrop, Honeywell
  • Desková a článková otopná tělesa typu Ventil Kompakt

Funkce:

  • Regulace výkonu spotřebiče systémem otevřeno / zavřeno
  • Regulace výkonu spotřebiče systémem PWM (pulzně-šířková modulace)
  • Možnost bezpečného uzavření ovládaného ventilu při výpadku napětí
  • Možnost napuštění systému před připojením pohonu k napájení - ovládací pohony s logikou zdvihu NC (bez napětí zavřeno) jsou z výroby dodány v poloze částečného otevření a umožňují tedy napuštění, popř. proplach soustavy bez nutnosti jejich připojení k napájení. Po prvním připojení k napájení se plně otevřou a následně regulují standardním způsobem.
Připojení Dle použitého adaptéru:
M30×1,5
M28×1,5
Západkový systém
Max.pracovní zdvih 5 mm
Doba přestavení 240 s
Krytí IP 54
Pracovní teplota 0-50 °C
Regulace
A20505 on/off NC
A21505 on/off NO
A40505 on/of, PWM NC
A41505 on/off, PWM NO
Značení typ, napájení, příkon, CE

Použití

Použití termoelektrických pohonů NC - bez napětí “zavřeno”

Velkou výhodou pohonů řady A20505 a A40505 je jejich univerzálnost. Pomocí přechodových adaptérů VAxx je lze použít pro ovládání ventilů různých výrobců s pracovním zdvihem do 5 mm. Bez napěťového signálu tlačí pohon dřík ventilu do těla ventilu, tedy regulační kuželku do sedla ventilu, a tím udržuje ventil uzavřený. Po aktivaci napěťového signálu se chová následovně:

  • Po aktivaci napěťového signálu (pokyn “otevři”) se začne ohřívat WAX čidlo. V závislosti na okolní teplotě toto nahřívání na provozní teplotu může trvat až několik desítek sekund, než začne pohon otevírat ventil.
  • Tepelnou roztažností WAX čidla začne pohon plynule otevírat ventil až do polohy “otevřeno”.
  • Ventil je udržovaný otevřený, dokud je pohon pod napětím.
  • Po odpojení napětí (pokyn “zavři”) začne pohon po uplynutí reakční doby ventil plynule zavírat.
  • Tlačná pružina pohonu udržuje ventil zavřený až do dalšího pokynu “otevři”, tedy do přivedení napěťového signálu.

Použití termoelektrických pohonů NO - bez napětí “otevřeno”

Velkou výhodou pohonů řady A21505 a A41505 je jejich univerzálnost. Pomocí přechodových adaptérů VAxx je lze použít pro ovládání ventilů různých výrobců s pracovním zdvihem do 5 mm. Bez napěťového signálu není pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ovládaného ventilu udržuje ventil otevřený. Po aktivaci napěťového signálu se pohon chová následovně:

  • Po aktivaci napěťového signálu (pokyn “zavři”) se začne ohřívat WAX čidlo. V závislosti na okolní teplotě toto nahřívání na provozní teplotu může trvat až několik desítek sekund, než začne pohon zavírat ventil.
  • Tepelnou roztažností WAX čidla začne pohon plynule zavírat ventil až do polohy “zavřeno”, kdy je kuželka ventilu zatlačena do sedla.
  • Ventil je udržovaný uzavřený, dokud je pohon pod napětím.
  • Po odpojení napětí (pokyn “otevři”) začne pohon po uplynutí reakční doby ventil plynule otevírat.
  • Zpětná pružina ventilu udržuje ventil otevřený až do dalšího pokynu “zavři”, tedy do přivedení napěťového signálu.
