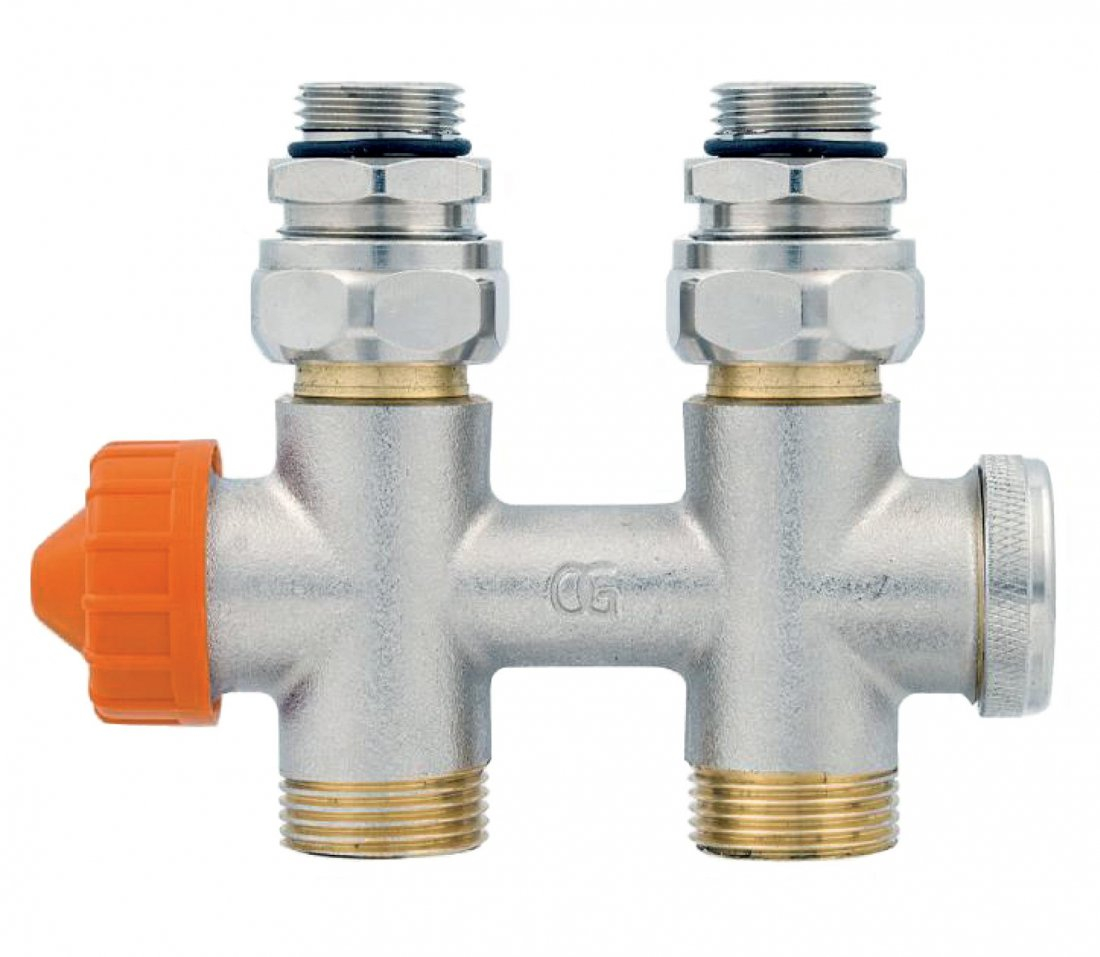

Připojovací šroubení s integrovaným TRV Vario M

Připojovací šroubení s integrovaným TRV Vario M

Připojovací uzavíratelné radiátorové šroubení s vypouštěním a s integrovaným termostatickým ventilem pro otopná tělesa se spodním připojením.

Oblast použití:

  • Desková otopná tělesa se spodním připojením s roztečí portů 50 mm
  • Trubková otopná tělesa (tzn. žebříky) se spodním připojením s roztečí portů 50 mm

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství Alternativy
Připojovací šroubení s integrovaným TRV Vario M

Připojovací šroubení s integrovaným TRV Vario M

Poptat produkt

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
Připojovací šroubení s integrovaným TRV Vario M přímé DN 20 / EK 1 221270101 1 233 Kč
Připojovací šroubení s integrovaným TRV Vario M rohové DN 20 / EK 1 221220101 1 233 Kč
Připojovací šroubení s integrovaným TRV Vario M přímé DN 15 / EK 1 221275101 1 297 Kč
Připojovací šroubení s integrovaným TRV Vario M rohové DN 15 / EK 1 221225101 1 297 Kč

Popis

Připojovací uzavíratelná radiátorová šroubení Vario M s vypouštěním a s integrovaným termostatickým ventilem jsou připojovací a regulační garnitury pro otopná tělesa se spodním připojením a s roztečí portů 50mm.

Oblast použití:

  • Desková otopná tělesa se spodním připojením s roztečí portů 50 mm
  • Trubková otopná tělesa (žebříky) se spodním připojením s roztečí portů 50 mm

Funkce:

  • Připojení otopného tělesa k rozvodu
  • Regulace výkonu otopného tělesa změnou průtoku
  • Nastavení maximálního průtoku otopným tělesem - maximální pracovní Kv hodnoty
  • Napouštění a vypouštění
  • Uzavírání
Rozměry DN 15–20
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 30 kPa
Max. uzavírací diferenční tlak 100 kPa
Max. pracovní teplota 100 °C
Min. pracovní teplota 0 °C
Materiál
Tělo šroubení: mosaz CW617N
Těsnění: PTFE / NBR
Krytka: ABS plast

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Desková otopná tělesa
  • Trubková otopná tělesa - žebříky

Obvyklý způsob použití

Připojovací uzavíratelné radiátorové šroubení s vypouštěním a s integrovaným termostatickým ventilem Vario M slouží pro připojení deskových nebo trubkových otopných těles se spodním připojením k rozvodu.

Integrovaný termostatický ventil umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.

Na straně rozvodu je šroubení zakončeno závitem  ¾” Eurokonus, a je tedy možné jej na hlavní rozvod připojit pomocí svěrných spojek.

Užitečnou funkcí je možnost uzavření při případné výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu, a dále snadné vypuštění vody z tohoto tělesa pomocí vypouštěcího nástavce.
