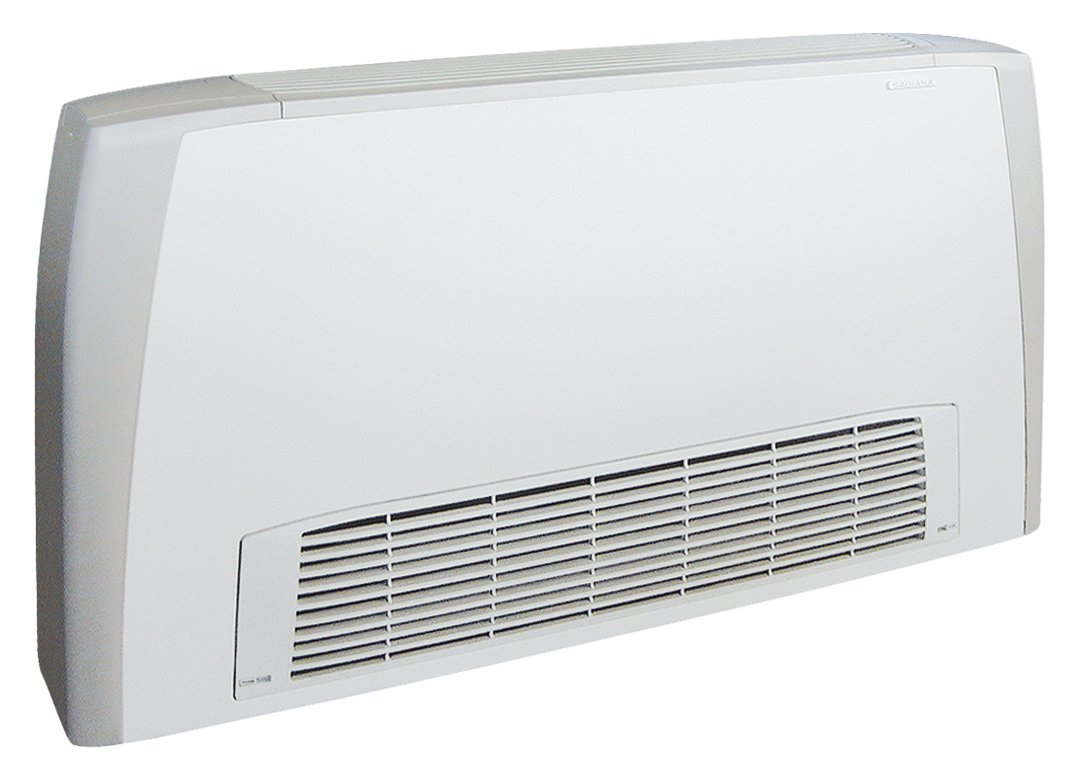

Opláštěné parapetní 4-trubkové fancoily Carisma CRC MVB

Fan coil (ventilátorový konvektor) s 6-ti rychlostním asynchronním motorem pro parapetní instalaci - sání čelem, výdech horem. Fancoil je k dispozici v devíti velikostech vždy s jedním 3-řadým nebo 4-řadým hlavním (primárně chladícím) výměníkem a s jedním přídavným 1-řadým nebo 2-řadým topným výměníkem.

Oblast použití:

Administrativní budovy
Hotely
Bytové domy s rozvody chlazení

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

Opláštěné parapetní 4-trubkové fancoily Carisma CRC MVB

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Chladící výkon 7/12/27°C	Obj. číslo	Cena bez DPH
Parapetní fancoil Carisma CRC 13+1 MVB (4-trubkové provedení, velikost 1, 3-řadý výměník chlazení 1-řadý výměník topení)	1,0 kW	0066121	na dotaz
Parapetní fancoil Carisma CRC 13+2 MVB (4-trubkové provedení, velikost 1, 3-řadý výměník chlazení 2-řadý výměník topení)	1,0 kW	0066141	na dotaz
Parapetní fancoil Carisma CRC 14+1 MVB (4-trubkové provedení, velikost 1, 4-řadý výměník chlazení 1-řadý výměník topení)	1,2 kW	0066131	na dotaz
Parapetní fancoil Carisma CRC 23+1 MVB (4-trubkové provedení, velikost 2, 3-řadý výměník chlazení 1-řadý výměník topení)	1,53 kW	0066122	na dotaz
Parapetní fancoil Carisma CRC 23+2 MVB (4-trubkové provedení, velikost 2, 3-řadý výměník chlazení 2-řadý výměník topení)	1,53 kW	0066142	na dotaz
Parapetní fancoil Carisma CRC 24+1 MVB (4-trubkové provedení, velikost 2, 4-řadý výměník chlazení 1-řadý výměník topení)	1,78 kW	0066132	na dotaz
Parapetní fancoil Carisma CRC 33+1 MVB (4-trubkové provedení, velikost 3, 3-řadý výměník chlazení 1-řadý výměník topení)	2,35 kW	0066123	na dotaz
Parapetní fancoil Carisma CRC 33+2 MVB (4-trubkové provedení, velikost 3, 3-řadý výměník chlazení 2-řadý výměník topení)	2,35 kW	0066143	na dotaz
Parapetní fancoil Carisma CRC 34+1 MVB (4-trubkové provedení, velikost 3, 4-řadý výměník chlazení 1-řadý výměník topení)	2,53 kW	0066133	na dotaz
Parapetní fancoil Carisma CRC 43+1 MVB (4-trubkové provedení, velikost 4, 3-řadý výměník chlazení 1-řadý výměník topení)	2,83 kW	0066124	na dotaz
Parapetní fancoil Carisma CRC 43+2 MVB (4-trubkové provedení, velikost 4, 3-řadý výměník chlazení 2-řadý výměník topení)	2,83 kW	0066144	na dotaz
Parapetní fancoil Carisma CRC 44+1 MVB (4-trubkové provedení, velikost 4, 4-řadý výměník chlazení 1-řadý výměník topení)	3,08 kW	0066134	na dotaz
Parapetní fancoil Carisma CRC 53+1 MVB (4-trubkové provedení, velikost 5, 3-řadý výměník chlazení 1-řadý výměník topení)	3,13 kW	0066125	na dotaz
Parapetní fancoil Carisma CRC 53+2 MVB (4-trubkové provedení, velikost 5, 3-řadý výměník chlazení 2-řadý výměník topení)	3,13 kW	0066145	na dotaz
Parapetní fancoil Carisma CRC 54+1 MVB (4-trubkové provedení, velikost 5, 4-řadý výměník chlazení 1-řadý výměník topení)	3,49 kW	0066135	na dotaz
Parapetní fancoil Carisma CRC 63+1 MVB (4-trubkové provedení, velikost 6, 3-řadý výměník chlazení 1-řadý výměník topení)	4,01 kW	0066126	na dotaz
Parapetní fancoil Carisma CRC 63+2 MVB (4-trubkové provedení, velikost 6, 3-řadý výměník chlazení 2-řadý výměník topení)	4,01 kW	0066146	na dotaz
Parapetní fancoil Carisma CRC 64+1 MVB (4-trubkové provedení, velikost 6, 4-řadý výměník chlazení 1-řadý výměník topení)	4,71 kW	0066136	na dotaz
Parapetní fancoil Carisma CRC 73+1 MVB (4-trubkové provedení, velikost 7, 3-řadý výměník chlazení 1-řadý výměník topení)	5,01 kW	0066127	na dotaz
Parapetní fancoil Carisma CRC 73+2 MVB (4-trubkové provedení, velikost 7, 3-řadý výměník chlazení 2-řadý výměník topení)	5,01 kW	0066147	na dotaz
Parapetní fancoil Carisma CRC 74+1 MVB (4-trubkové provedení, velikost 7, 4-řadý výměník chlazení 1-řadý výměník topení)	5,48 kW	0066137	na dotaz
Parapetní fancoil Carisma CRC 83+1 MVB (4-trubkové provedení, velikost 8, 3-řadý výměník chlazení 1-řadý výměník topení)	5,69 kW	0066128	na dotaz
Parapetní fancoil Carisma CRC 83+2 MVB (4-trubkové provedení, velikost 8, 3-řadý výměník chlazení 2-řadý výměník topení)	5,69 kW	0066148	na dotaz
Parapetní fancoil Carisma CRC 84+1 MVB (4-trubkové provedení, velikost 8, 4-řadý výměník chlazení 1-řadý výměník topení)	6,34 kW	0066138	na dotaz
Parapetní fancoil Carisma CRC 93+1 MVB (4-trubkové provedení, velikost 9, 3-řadý výměník chlazení 1-řadý výměník topení)	6,56 kW	0066129	na dotaz
Parapetní fancoil Carisma CRC 93+2 MVB (4-trubkové provedení, velikost 9, 3-řadý výměník chlazení 2-řadý výměník topení)	6,56 kW	0066149	na dotaz
Parapetní fancoil Carisma CRC 94+1 MVB (4-trubkové provedení, velikost 9, 4-řadý výměník chlazení 1-řadý výměník topení)	7,42 kW	0066139	na dotaz

Popis

Carisma CRC MVB - parapetní provedení, sání čelní mřížkou, výdech horem

Fan coil pro nástěnnou (parapetní) instalaci - jednotka je buď zavěšená na zdi nebo postavená na podlaze
Vzduch saje mřížkou integrovanou v čelní straně opláštění a vyfukuje horem přes stavitelnou výdechovou mřížku

Kombinace výměníků

3-řadý hlavní výměník pro chlazení i topení
4-řadý hlavní výměník se zvýšeným výkonem pro chlazení i topení
3-řadý hlavní výměník pro chlazení + 1-řadý přídavný výměník pro topení
3-řadý hlavní výměník pro chlazení + 2-řadý přídavný výměník pro topení
4-řadý hlavní výměník se zvýšeným výkonem pro chlazení + 1-řadý přídavný výměník pro topení

Motory

6-rychlostní asynchronní - motor má 6 rychlostí otáček z nichž lze použít libovolné tři. Při objednávce fancoilu lze zvolit, které rychlosti mají být zapojené. Při instalaci i v průběhu provozu lze volbu změnit a použít jiné rychlosti otáček.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící či topné vody výměníkem fancoilu:

Pro hlavní výměník - chlazení:

2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24V / 0-10V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 65–1330 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 65–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Pro přídavný výměník - topení:

2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–1330 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

Administrativní budovy
Hotely
Nemocnice
Bytové domy s rozvody chlazení

Bezsilikonové provedení bez výhrad

SILICON FREE 1

Rozsah chladících výkonů

590–7420 W (při 7/12/27 °C)

Rozsah vzduchových výkonů

105–1500 m³/h

Výměník

měď / hliník

Opláštění

lakovaný ocelový plech, RAL 9003

Max. teplota topné vody

85 °C

Min. teplota chladící vody

5 °C

Jmenovitý tlak

PN 10

Motor

6-rychlostní asynchronní 1-fázový

Instalace

parapetní

Použití

Tyto fancoily jsou vhodné pro chlazení i topení ve všech typech objektů.

Možnosti použití:

od 2 ks v rodinném domě po 2000 ks ve velkém administrativním centru
od ubytovny po luxusní hotel
od jednoduché 3 stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém

CRC MVB instalace
