Neopláštěné 2-trubkové fancoily Carisma CRC-ECM IV-IO s externím tlakem do 50Pa

Neopláštěné 2-trubkové fancoily Carisma CRC-ECM IV-IO s externím tlakem do 50Pa

Neopláštěný fan coil (ventilátorový konvektor) s elektonicky komutovaným EC motorem (spojité řízení otáček 0-10V) pro kanálovou instalaci. Fancoil je k dispozici v pěti velikostech vždy s jedním 3-řadým nebo 4-řadým výměníkem určeným jak pro vytápění, tak pro chlazení. Maximální externí tlak 50Pa.

Oblast použití:

  • Administrativní budovy
  • Hotely
  • Bytové domy s rozvody chlazení

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství
Neopláštěné 2-trubkové fancoily Carisma CRC-ECM IV-IO s externím tlakem do 50Pa

Neopláštěné 2-trubkové fancoily Carisma CRC-ECM IV-IO s externím tlakem do 50Pa

Poptat produkt

Ke stažení

Varianty

Varianta produktu Chladící výkon 7/12/27°C Obj. číslo Cena bez DPH BIM DWG
Kanálový fancoil Carisma CRC-ECM 23 IV-IO (2trubkové provedení, velikost 2, 3-řadý výměník) 1,59kW 0066222 10 146 Kč
Kanálový fancoil Carisma CRC-ECM 24 IV-IO (2trubkové provedení, velikost 2, 4-řadý výměník) 1,86kW 0066232 10 567 Kč
Kanálový fancoil Carisma CRC-ECM 43 IV-IO (2trubkové provedení, velikost 4, 3-řadý výměník) 2,95kW 0066224 11 354 Kč
Kanálový fancoil Carisma CRC-ECM 44 IV-IO (2trubkové provedení, velikost 4, 4-řadý výměník) 3,17kW 0066234 11 708 Kč
Kanálový fancoil Carisma CRC-ECM 63 IV-IO (2trubkové provedení, velikost 6, 3-řadý výměník) 3,96kW 0066226 12 417 Kč
Kanálový fancoil Carisma CRC-ECM 64 IV-IO (2trubkové provedení, velikost 6, 4-řadý výměník) 4,51kW 0066236 13 104 Kč
Kanálový fancoil Carisma CRC-ECM 73 IV-IO (2trubkové provedení, velikost 7, 3-řadý výměník) 4,94kW 0066227 13 188 Kč
Kanálový fancoil Carisma CRC-ECM 74 IV-IO (2trubkové provedení, velikost 7, 4-řadý výměník) 5,30kW 0066237 14 104 Kč
Kanálový fancoil Carisma CRC-ECM 93 IV-IO (2trubkové provedení, velikost 9, 3-řadý výměník) 6,26kW 0066229 15 063 Kč
Kanálový fancoil Carisma CRC-ECM 94 IV-IO (2trubkové provedení, velikost 9, 4-řadý výměník) 7,04kW 0066239 16 021 Kč

Popis

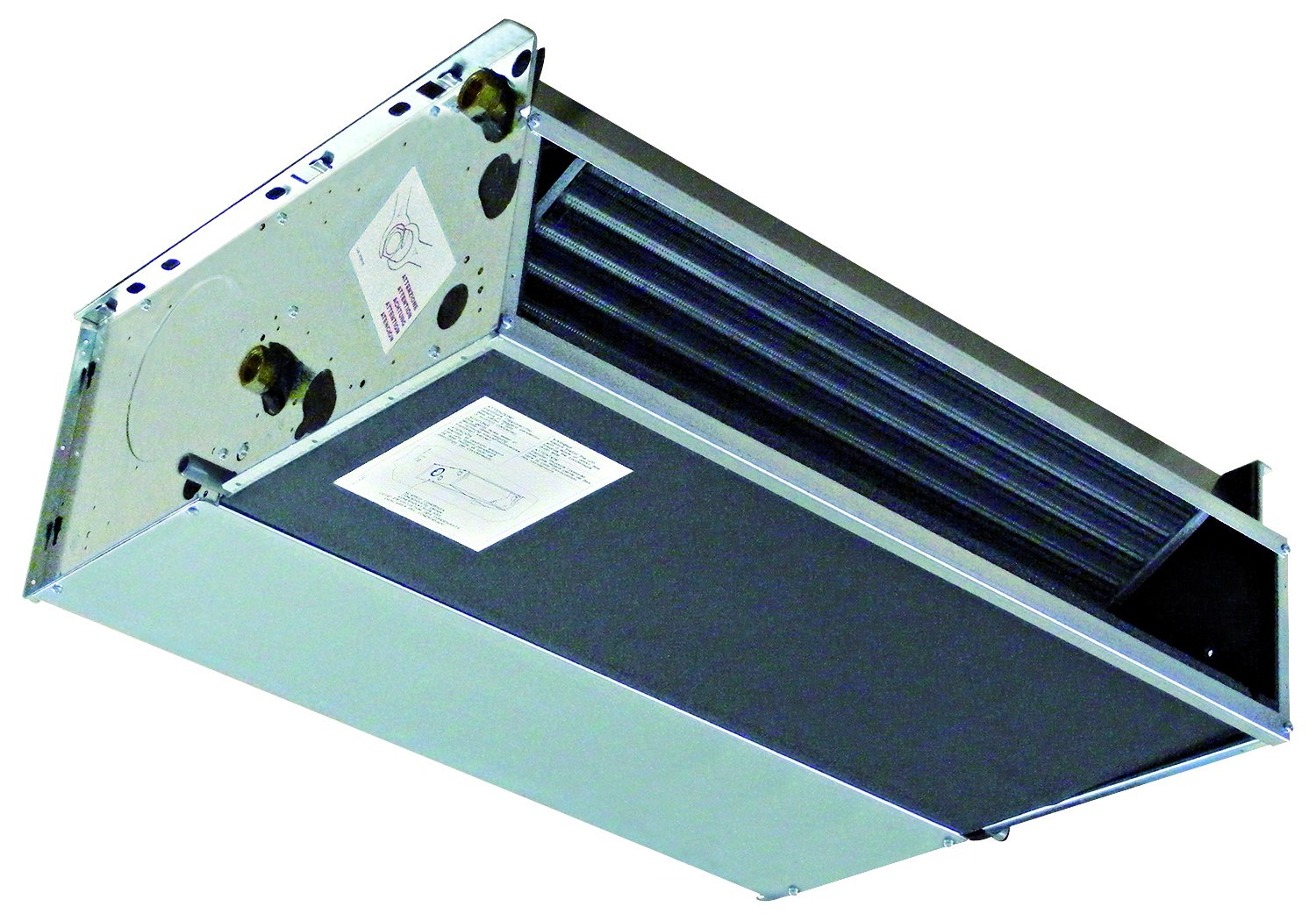

Carisma CRC-ECM IV-IO - neopláštěné kanálové provedení

  • Fancoil v neopláštěném provedení pro tzv. kanálovou instalaci - jednotka je umístěna v technickém podhledu, nasává vzduch ze zadní strany a čelní stranou jej vyfukuje.

  • Na sání a výdech je k dispozici celá řada příslušenství - nasávací a výdechové komory s kruhovými hrdly, připojovací příruby, sací a výdechové mřížky a další.

  • Maximální tlaková ztráta externích příslušenství je 50 Pa

Kombinace výměníků

  • 3-řadý hlavní výměník pro chlazení i topení
  • 4-řadý hlavní výměník se zvýšeným výkonem pro chlazení i topení

Motory

  • EC - elektronicky komutované - motor je řízen spojitým řídícím signálem 0–10 V a je tedy schopen plynule měnit otáčky dle úrovně napěťového řídícího signálu. Záleží pouze na systému MaR, jak bude v rámci tohoto rozsahu otáčky ventilátoru řídit.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící či topné vody výměníkem fancoilu:

  • 2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s on/off ovládacím pohonem a zatrubkováním
  • 2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s 230 V on/off ovládacím pohonem a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24V / 0-10V a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 65–1330 l/h s on/off ovládacím pohonem a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 65–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

  • Administrativní budovy
  • Hotely
  • Nemocnice
  • Bytové domy s rozvody chlazení
Bezsilikonové provedení bez výhrad SILICON FREE 1
Rozsah chladících výkonů 590–7040 W (při 7/12/27 °C)
Rozsah vzduchových výkonů 105–1500 m3/h
Výměník měď / hliník
Max. teplota topné vody 85 °C
Min. teplota chladící vody 5 °C
Jmenovitý tlak PN 10
Motor

EC spojitě řízený 0–10 V

Instalace kanálová

Použití

Tyto fancoily jsou vhodné pro chlazení, popřípadě kombinace chlazení a topení ve všech typech objektů.

Možnosti použití:

  • od 2 ks v rodinném domě po 2000 ks ve velkém administrativním centru
  • od ubytovny po luxusní hotel
  • od jednoduché 3 stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém
