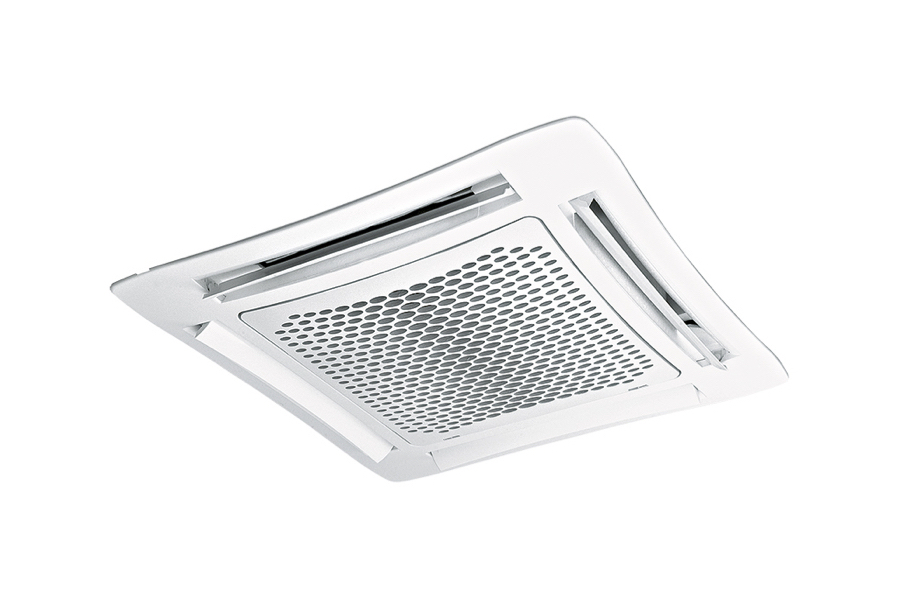

Kazetové 4-trubkové fancoily SkyStar SK s ABS čelní deskou

Kazetové 4-trubkové fancoily SkyStar SK s ABS čelní deskou

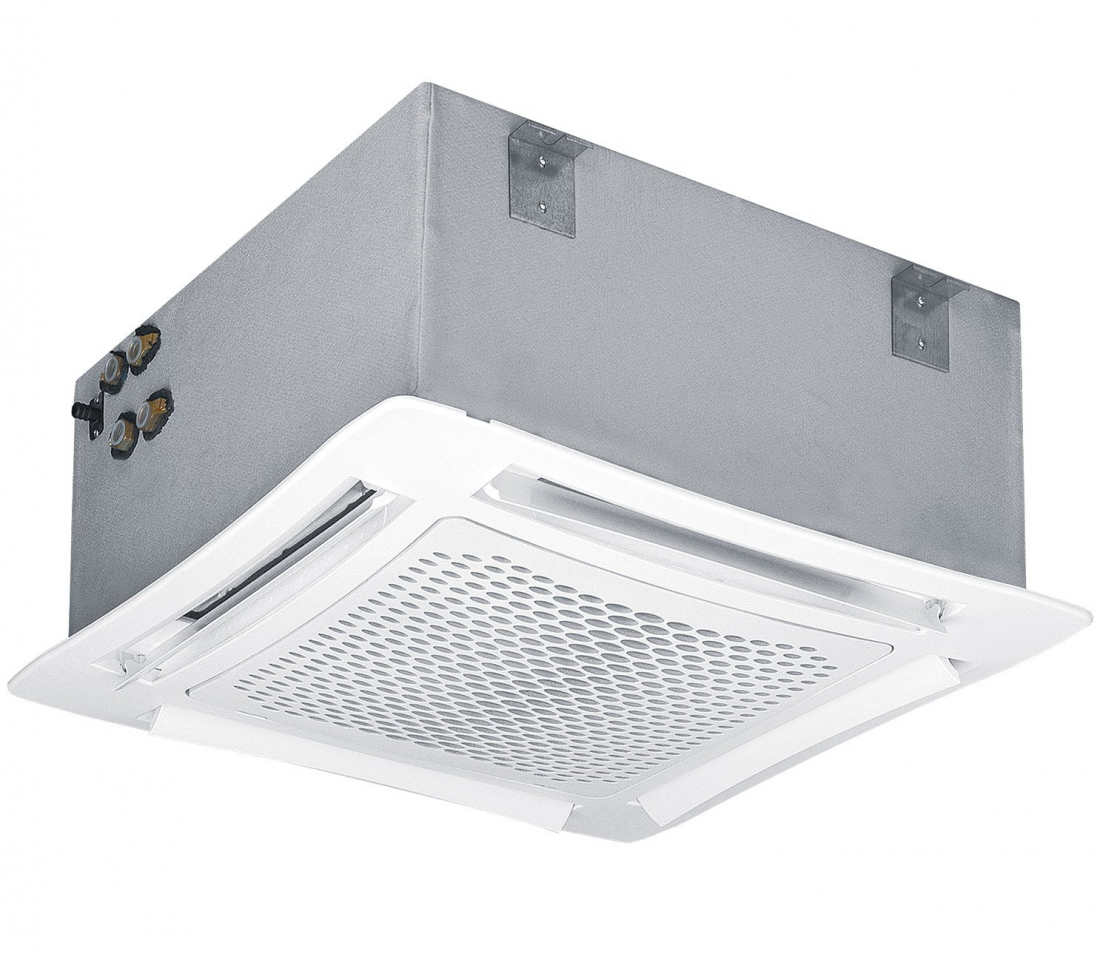

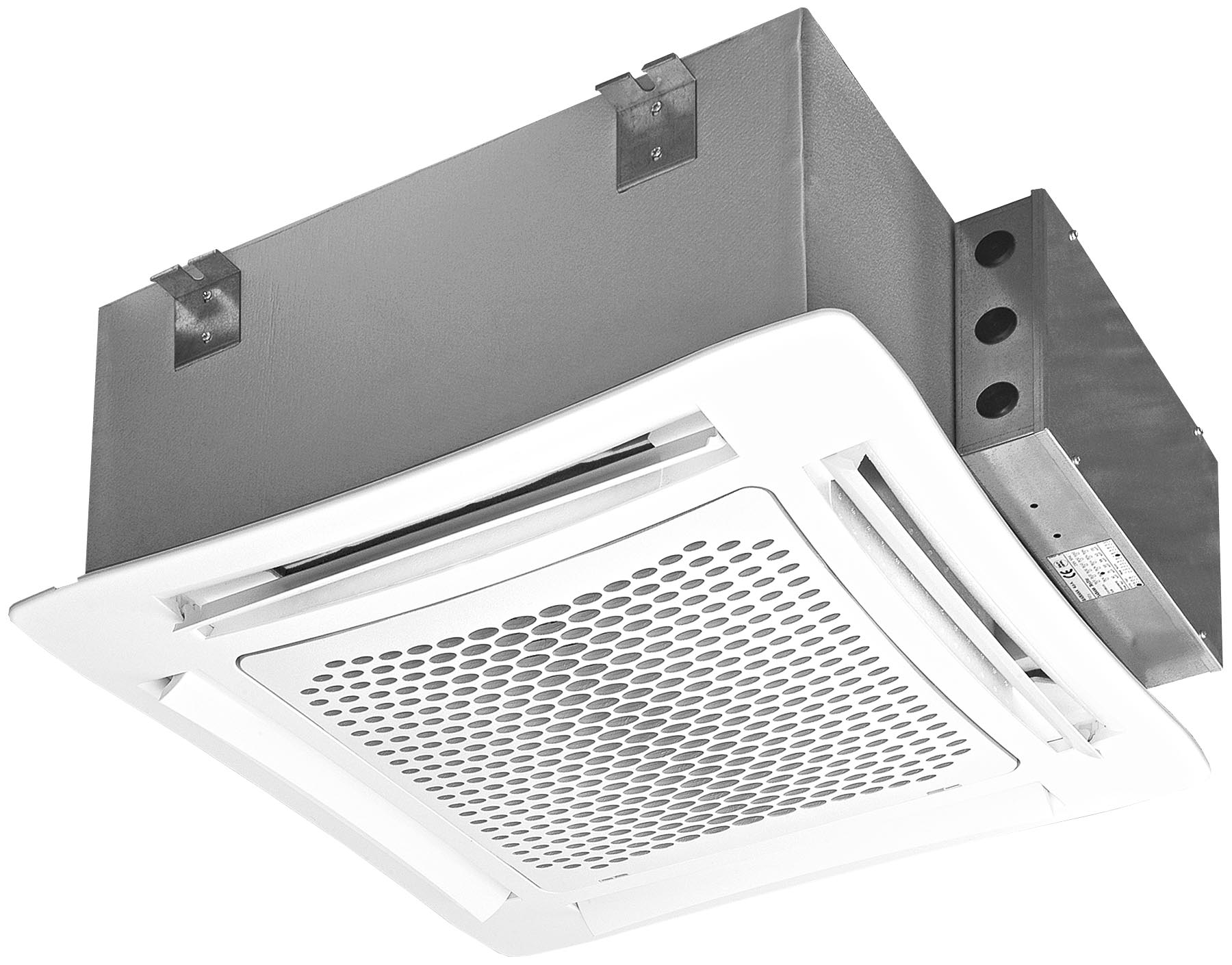

Kazetový fan coil (ventilátorový konvektor) s 5-rychlostním asynchronním motorem pro podstropní instalaci. Fancoil je k dispozici v jedenácti velikostech vždy se samostatným chladícím a samostatným topným výměníkem. Součástí fancoilu je plastová čelní deska v bílé barvě.

Oblast použití:

  • Administrativní budovy
  • Hotely
  • Obchodní centra

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství
Kazetové 4-trubkové fancoily SkyStar SK s ABS čelní deskou

Kazetové 4-trubkové fancoily SkyStar SK s ABS čelní deskou

Poptat produkt

Ke stažení

Varianty

Varianta produktu Chladící výkon 7/12/27°C Obj. číslo Cena bez DPH BIM DWG
Kazetový fancoil SkyStar SK 04 (4trubkové provedení, velikost 0), ABS čelní deska RAL 9003 2,27kW 0079110 + 9079020 19 529 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK 14 (4trubkové provedení, velikost 1), ABS čelní deska RAL 9003 2,66kW 0079010 + 9079020 21 196 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK 24 (4trubkové provedení, velikost 2), ABS čelní deska RAL 9003 3,27kW 0079011 + 9079020 22 863 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK 26 (4trubkové provedení, velikost 2), ABS čelní deska RAL 9003 3,86kW 0079016 + 9079020 23 255 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK 34 (4trubkové provedení, velikost 3), ABS čelní deska RAL 9003 3,72kW 0079012 + 9079020 24 549 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK 36 (4trubkové provedení, velikost 3), ABS čelní deska RAL 9003 4,44kW 0079017 + 9079020 24 922 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK 44 (4trubkové provedení, velikost 4), ABS čelní deska RAL 9003 6,26kW 0079013 + 9079035 31 726 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK 54 (4trubkové provedení, velikost 5), ABS čelní deska RAL 9003 7,59kW 0079014 + 9079035 33 412 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK 56 (4trubkové provedení, velikost 5), ABS čelní deska RAL 9003 8,65kW 0079018 + 9079035 33 765 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK 64 (4trubkové provedení, velikost 6), ABS čelní deska RAL 9003 8,72kW 0079015 + 9079035 35 079 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK 66 (4trubkové provedení, velikost 6), ABS čelní deska RAL 9003 9,69kW 0079019 + 9079035 35 471 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK-MB 04 (4trubkové provedení, velikost 0, ModBus RTU komunikační karta), ABS čelní deska RAL 9003 2,27kW 0079180 + 9079020 23 510 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK-MB 14 (4trubkové provedení, velikost 1, ModBus RTU komunikační karta), ABS čelní deska RAL 9003 2,66kW 0079181 + 9079020 25 157 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK-MB 24 (4trubkové provedení, velikost 2, ModBus RTU komunikační karta), ABS čelní deska RAL 9003 3,27kW 0079182 + 9079020 26 843 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK-MB 26 (4trubkové provedení, velikost 2, ModBus RTU komunikační karta), ABS čelní deska RAL 9003 3,86kW 0079187 + 9079020 27 235 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK-MB 34 (4trubkové provedení, velikost 3, ModBus RTU komunikační karta), ABS čelní deska RAL 9003 3,72kW 0079183 + 9079020 28 549 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK-MB 36 (4trubkové provedení, velikost 3, ModBus RTU komunikační karta), ABS čelní deska RAL 9003 4,44kW 0079188 + 9079020 28 902 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK-MB 44 (4trubkové provedení, velikost 4, ModBus RTU komunikační karta), ABS čelní deska RAL 9003 6,26kW 0079184 + 9079035 35 726 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK-MB 54 (4trubkové provedení, velikost 5, ModBus RTU komunikační karta), ABS čelní deska RAL 9003 7,59kW 0079185 + 9079035 37 393 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK-MB 56 (4trubkové provedení, velikost 5, ModBus RTU komunikační karta), ABS čelní deska RAL 9003 8,65kW 0079189 + 9079035 37 765 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK-MB 64 (4trubkové provedení, velikost 6, ModBus RTU komunikační karta), ABS čelní deska RAL 9003 8,72kW 0079186 + 9079035 39 059 Kč 2018 2019 CAD
Kazetový fancoil SkyStar SK-MB 66 (4trubkové provedení, velikost 6, ModBus RTU komunikační karta), ABS čelní deska RAL 9003 9,69kW 0079190 + 9079035 39 451 Kč 2018 2019 CAD

Popis

Fan coily SkyStar SK jsou k dispozici v následujících provedeních:

SkyStar SK - podstropní provedení

  • Fan-coil pro podstropní instalaci s výdechem vzduchu do 4 stran
  • Vzduch je nasáván ze středu čelní desky a vyfukován čtyřmi sloty s nastavitelnými lamelami umístěnými po obvodu čelní desky
  • Regulace probíhá pomocí běžného nástěnného regulátoru s termostatem

SkyStar SK-MB  - podstropní provedení s ModBus kartou

  • Fancoil pro podstropní instalaci s výdechem vzduchu do 4 stran
  • Vzduch je nasáván ze středu čelní desky a vyfukován čtyřmi sloty s nastavitelnými lamelami umístěnými po obvodu čelní desky
  • Součástí dodávky je regulátor zabudovaný ve fancoilu a komunikační karta pro integraci fancoilu do nadřazeného řídícího systému ModBus RTU
  • Možností je osazení IR přijímače a ovládání pomocí dálkového IR ovladače



Motory

  • pětirychlostní asynchronní - motor má 5 rychlostí otáček, z nichž lze použít libovolné 3. Při objednávce fancoilu lze zvolit, které rychlosti mají být zapojené. Při instalaci i v průběhu provozu lze volbu změnit a použít jiné rychlosti otáček.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící, respektive topné vody výměníkem fancoilu:

Pro hlavní chladící výměník:

  • 2-cestné regulační ventily s Kvs volitelně 2,5, 4,0 nebo 6,0 s on/off ovládacím pohonem a zatrubkováním
  • 2-cestné regulační ventily s Kvs volitelně 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 2,5, 4,0 nebo 6,0 s 230V on/off ovládacím pohonem a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1800 l/h s on/off ovládacím pohonem a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1800 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Pro přídavný topný výměník:

  • 2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, 1,6 nebo 2,5 s on/off ovládacím pohonem a zatrubkováním
  • 2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, 1,6 nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, 1,6 nebo 2,5 s 230 V on/off ovládacím pohonem a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, 1,6 nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–1330 l/h s on/off ovládacím pohonem a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

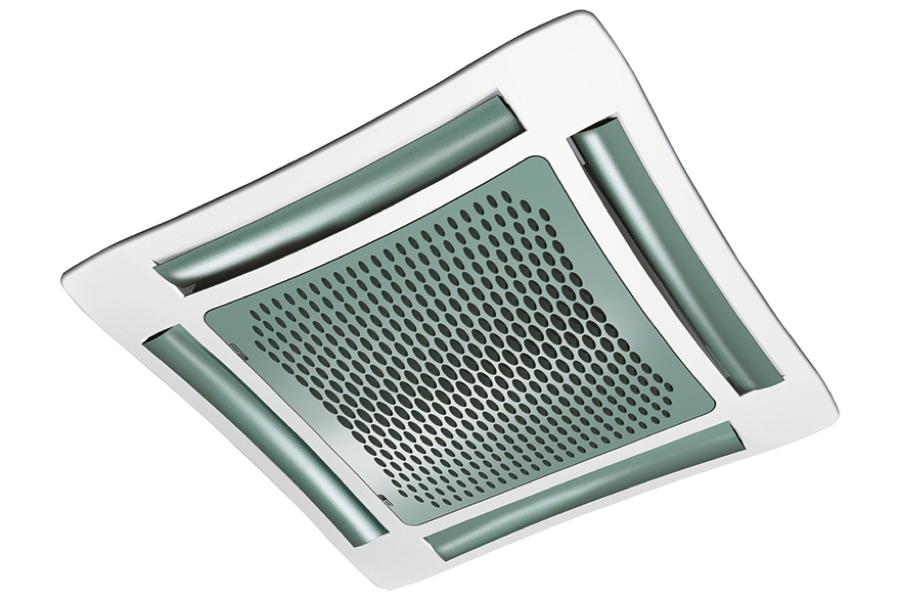

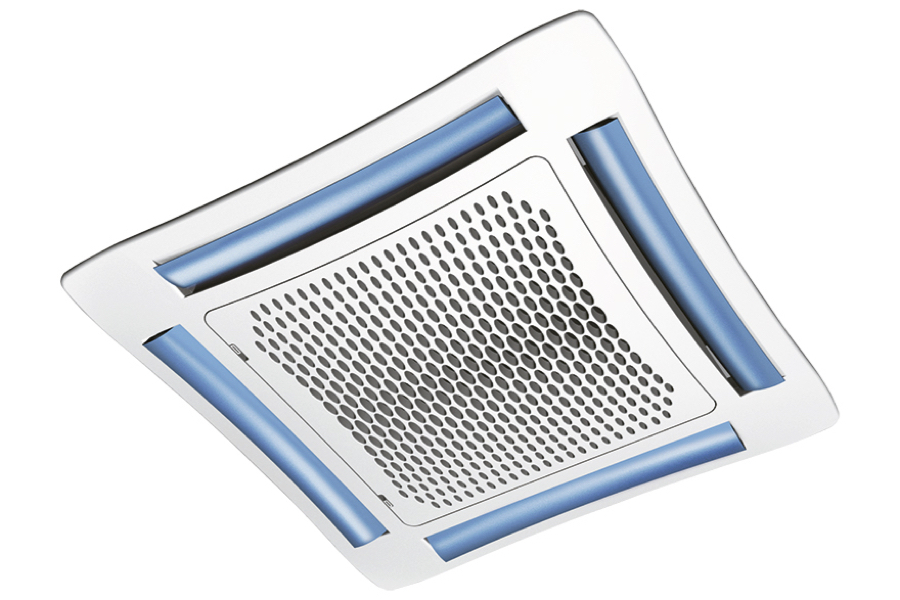

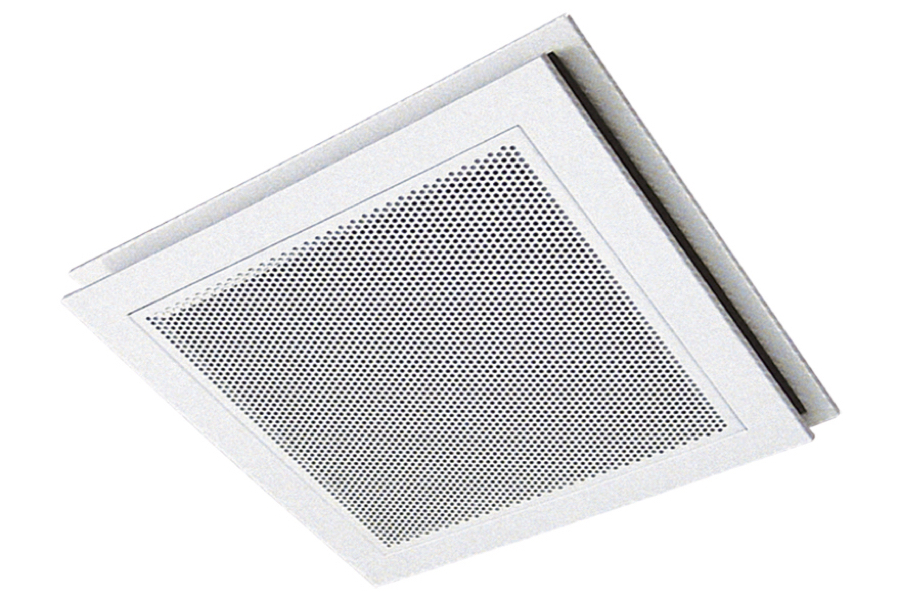

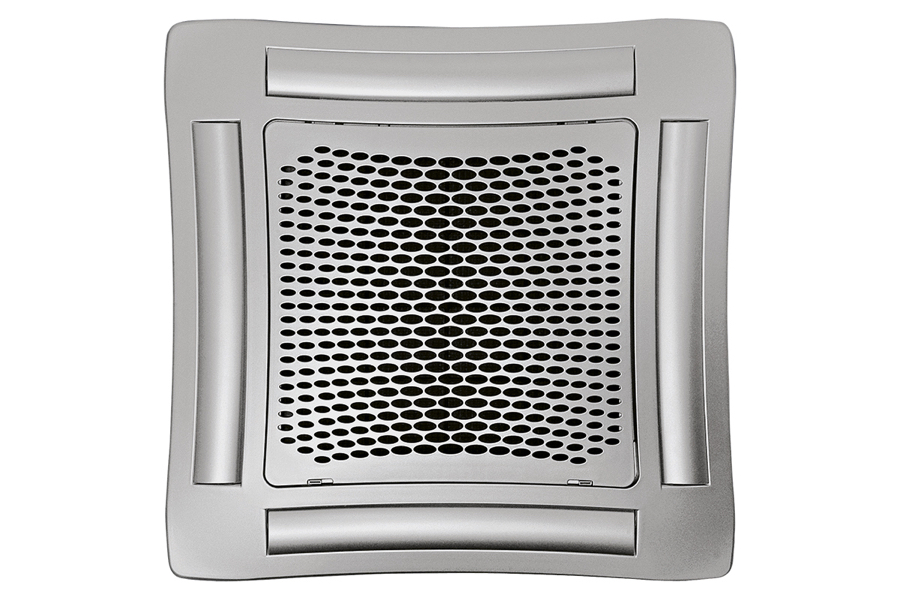

Různé barevné provedení čelních desek

Oblast použití:

  • Administrativní budovy
  • Hotely
  • Nemocnice
  • Obchodní centra
Rozsah chladících výkonů 1,27–9,7 kW (při 7/12/27 °C)
Rozsah vzduchových výkonů 310–1820 m3/h
Externí tlak max. 0 Pa
Výměník měď / hliník
Opláštění ocelový plech s tepelnou izolaci
Max. teplota topné vody 80 °C
Min. teplota chladící vody 5 °C
Jmenovitý tlak PN 10
Motor
SK 5-rychlostní asynchronní 1-fázový

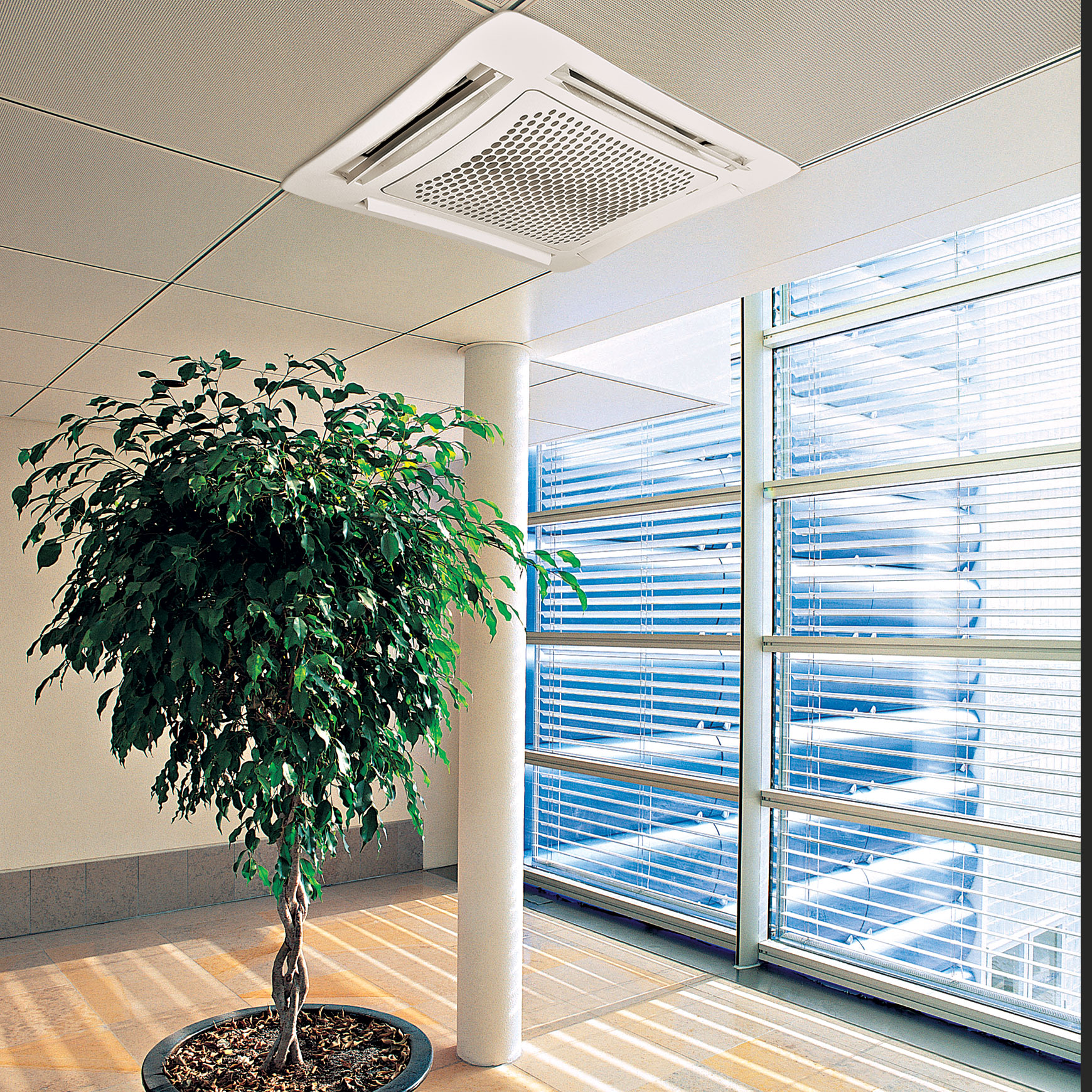

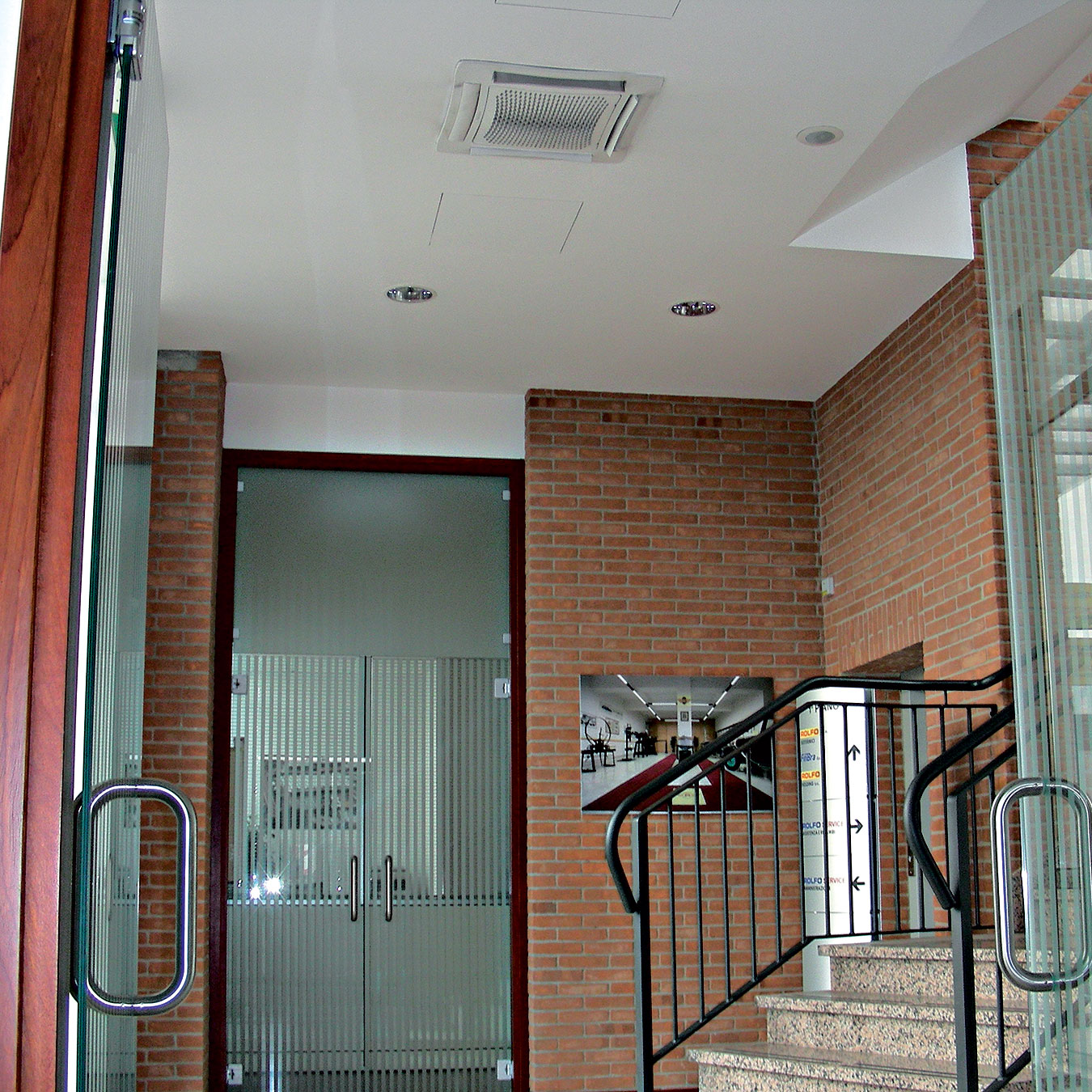

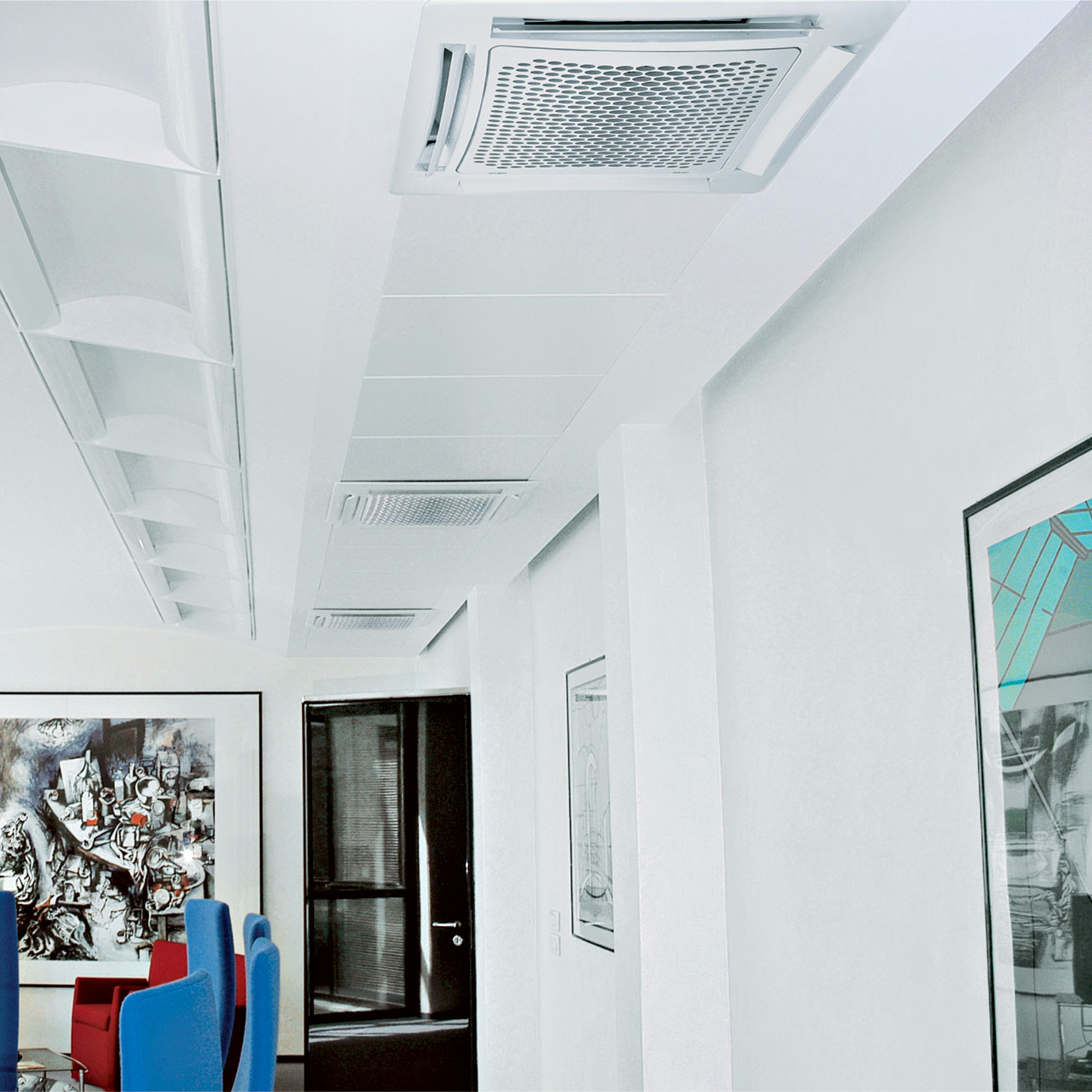

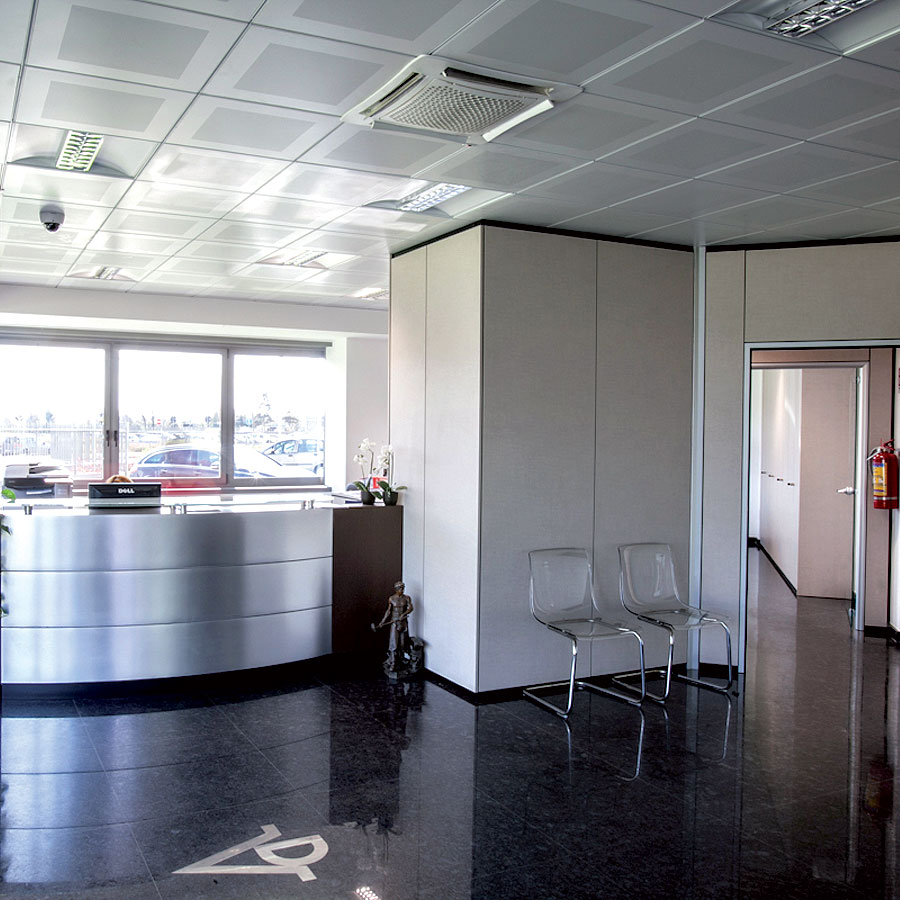

Instalace podstropní integrovaná v podhledu
podstropní přiznaná



Použití

Tyto fancoily jsou vhodné jak pro chlazení tak pro topení ve středně velkých a velkých objektech.

Možnosti použití:

  • od 1 ks v menší kanceláři po 400 ks ve velkém administrativním komplexu
  • od prodejny do nákupní centrum
  • od jednoduché 3-stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém
