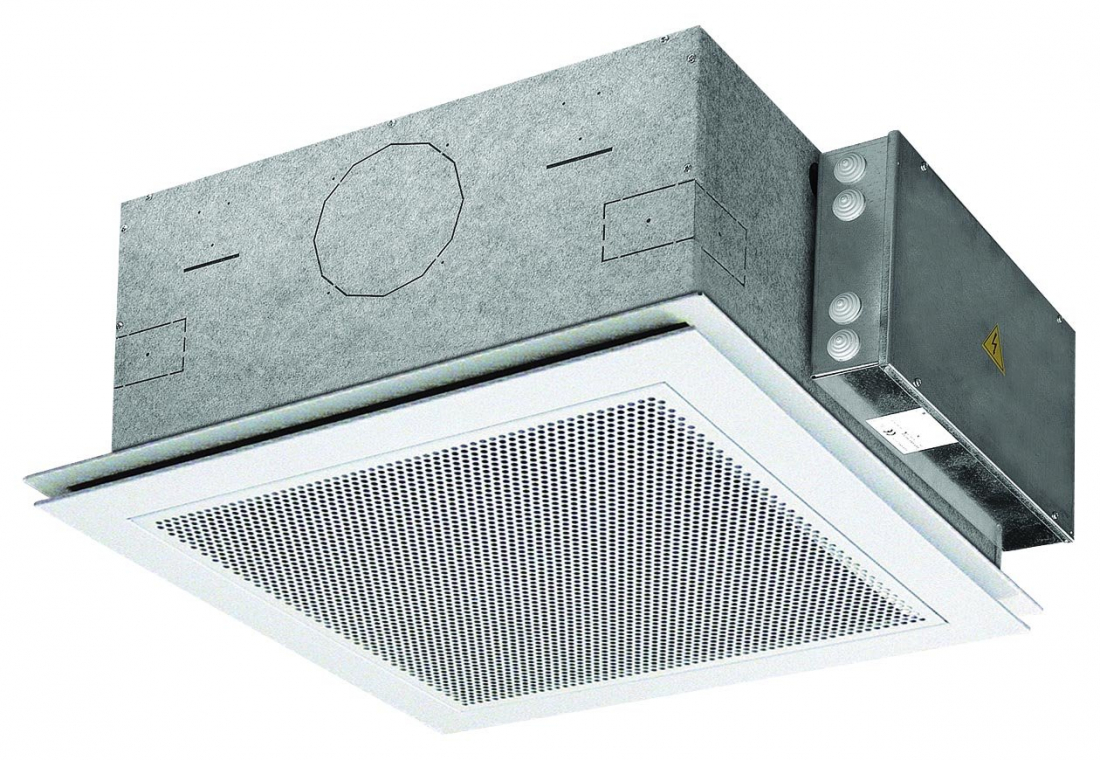

Kazetové 4-trubkové fancoily SkyStar SK-ECM s kovovou čelní deskou
Kazetový fan coil (ventilátorový konvektor) s elektronicky komutovaným EC motorem pro podstropní instalaci. Fancoil je k dispozici v pěti velikostech vždy se samostatným chladícím a samostatným topným výměníkem. Součástí fancoilu je plastová čelní deska v bílé barvě.
Oblast použití:
- Administrativní budovy
- Hotely
- Obchodní centra
Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.
Kazetové 4-trubkové fancoily SkyStar SK-ECM s kovovou čelní deskou
Poptat produktKe stažení
- Katalog SkyStar SK-ECM (PDF dokument)
- Návod SkyStar SK-ECM (PDF dokument)
- Přehled regulace a příslušenství (PDF dokument)
- BIM - Skystar s plastovou čelní deskou (2018) (Zip archiv)
- BIM - Skystar ECM s plastovou čelní deskou (2018) (Zip archiv)
- BIM - Skystar s kovovou čelní deskou (2018) (Zip archiv)
- BIM - Skystar ECM s kovovou čelní deskou (2018) (Zip archiv)
- BIM - Skystar s plastovou čelní deskou (2019) (Zip archiv)
- BIM - Skystar ECM s plastovou čelní deskou (2019) (Zip archiv)
- BIM - Skystar s kovovou čelní deskou (2019) (Zip archiv)
- BIM - Skystar ECM s kovovou čelní deskou (2019) (Zip archiv)
Varianty
Varianta produktu | Chladící výkon 7/12/27°C | Obj. číslo | Cena bez DPH | BIM | DWG |
---|---|---|---|---|---|
Kazetový fancoil SkyStar SK-ECM 14 (4trubkové provedení, velikost 1), kovová čelní deska RAL 9003 | 2,75kW | 0079811 + 9079420 | 25 451 Kč | ||
Kazetový fancoil SkyStar SK-ECM 26 (4trubkové provedení, velikost 2), kovová čelní deska RAL 9003 | 3,90kW | 0079812 + 9079420 | 27 510 Kč | ||
Kazetový fancoil SkyStar SK-ECM 36 (4trubkové provedení, velikost 3), kovová čelní deska RAL 9003 | 4,47kW | 0079813 + 9079420 | 29 157 Kč | ||
Kazetový fancoil SkyStar SK-ECM 44 (4trubkové provedení, velikost 4), kovová čelní deska RAL 9003 | 6,48kW | 0079814 + 9079417 | 40 628 Kč | ||
Kazetový fancoil SkyStar SK-ECM 56 (4trubkové provedení, velikost 5), kovová čelní deska RAL 9003 | 9,76kW | 0079815 + 9079417 | 42 687 Kč | ||
Kazetový fancoil SkyStar SK-ECM-MB 14 (4trubkové provedení, velikost 2, ModBus RTU komunikační karta), kovová čelní deska RAL 9003 | 2,75kW | 0079921 + 9079420 | 29 431 Kč | ||
Kazetový fancoil SkyStar SK-ECM-MB 26 (4trubkové provedení, velikost 2, ModBus RTU komunikační karta), kovová čelní deska RAL 9003 | 3,90kW | 0079922 + 9079420 | 31 490 Kč | ||
Kazetový fancoil SkyStar SK-ECM-MB 36 (4trubkové provedení, velikost 3, ModBus RTU komunikační karta), kovová čelní deska RAL 9003 | 4,47kW | 0079923 + 9079420 | 33 177 Kč | ||
Kazetový fancoil SkyStar SK-ECM-MB 44 (4trubkové provedení, velikost 4, ModBus RTU komunikační karta), kovová čelní deska RAL 9003 | 6,48kW | 0079924 + 9079417 | 44 608 Kč | ||
Kazetový fancoil SkyStar SK-ECM-MB 56 (4trubkové provedení, velikost 5, ModBus RTU komunikační karta), kovová čelní deska RAL 9003 | 9,76kW | 0079925 + 9079417 | 46 667 Kč |
Popis
Fan coily SkyStar SK jsou k dispozici v následujících provedeních:
SkyStar SK-ECM - podstropní provedení
- Fan-coil pro podstropní instalaci s výdechem vzduchu do 4 stran
- Vzduch je nasáván ze středu čelní desky a vyfukován čtyřmi sloty s nastavitelnými lamelami umístěnými po obvodu čelní desky
- Regulace probíhá pomocí běžného nástěnného regulátoru s termostatem
SkyStar SK-ECM-MB - podstropní provedení s ModBus kartou
- Fancoil pro podstropní instalaci s výdechem vzduchu do 4 stran
- Vzduch je nasáván ze středu čelní desky a vyfukován čtyřmi sloty s nastavitelnými lamelami umístěnými po obvodu čelní desky
- Součástí dodávky je regulátor zabudovaný ve fancoilu a komunikační karta pro integraci fancoilu do nadřazeného řídícího systému ModBus RTU
- Možností je osazení IR přijímače a ovládání pomocí dálkového IR ovladače
Motory
- EC - elektronicky komutované - motor je řízen spojitým řídícím signálem 0–10 V a je tedy schopen plynule měnit otáčky dle úrovně napěťového řídícího signálu. Záleží pouze na systému MaR, jak bude v rámci tohoto rozsahu otáčky ventilátoru řídit.
Regulační ventily
Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící, respektive topné vody výměníkem fancoilu:
Pro hlavní chladící výměník:
- 2-cestné regulační ventily s Kvs volitelně 2,5, 4,0 nebo 6,0 s on/off ovládacím pohonem a zatrubkováním
- 2-cestné regulační ventily s Kvs volitelně 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
- 3-cestné regulační ventily s obtokem s Kvs volitelně 2,5, 4,0 nebo 6,0 s 230V on/off ovládacím pohonem a zatrubkováním
- 3-cestné regulační ventily s obtokem s Kvs volitelně 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
- Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1800 l/h s on/off ovládacím pohonem a zatrubkováním
- Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1800 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Pro přídavný topný výměník:
- 2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, 1,6 nebo 2,5 s on/off ovládacím pohonem a zatrubkováním
- 2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, 1,6 nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
- 3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, 1,6 nebo 2,5 s 230 V on/off ovládacím pohonem a zatrubkováním
- 3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, 1,6 nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
- Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–1330 l/h s on/off ovládacím pohonem a zatrubkováním
- Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Různé barevné provedení čelních desek
Oblast použití:
- Administrativní budovy
- Hotely
- Nemocnice
- Obchodní centra
Rozsah chladících výkonů | 1,27–9,7 kW (při 7/12/27 °C) |
---|---|
Rozsah vzduchových výkonů | 310–1820 m3/h |
Externí tlak | max. 0 Pa |
Výměník | měď / hliník |
Opláštění | ocelový plech s tepelnou izolaci |
Max. teplota topné vody | 80 °C |
Min. teplota chladící vody | 5 °C |
Jmenovitý tlak | PN 10 |
Motor | EC spojitě řízený 0–10 V |
Instalace | podstropní integrovaná v podhledu podstropní přiznaná |
Použití
Tyto fancoily jsou vhodné jak pro chlazení tak pro topení ve středně velkých a velkých objektech.
Možnosti použití:
- od 1 ks v menší kanceláři po 400 ks ve velkém administrativním komplexu
- od prodejny do nákupní centrum
- od jednoduché 3-stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém
