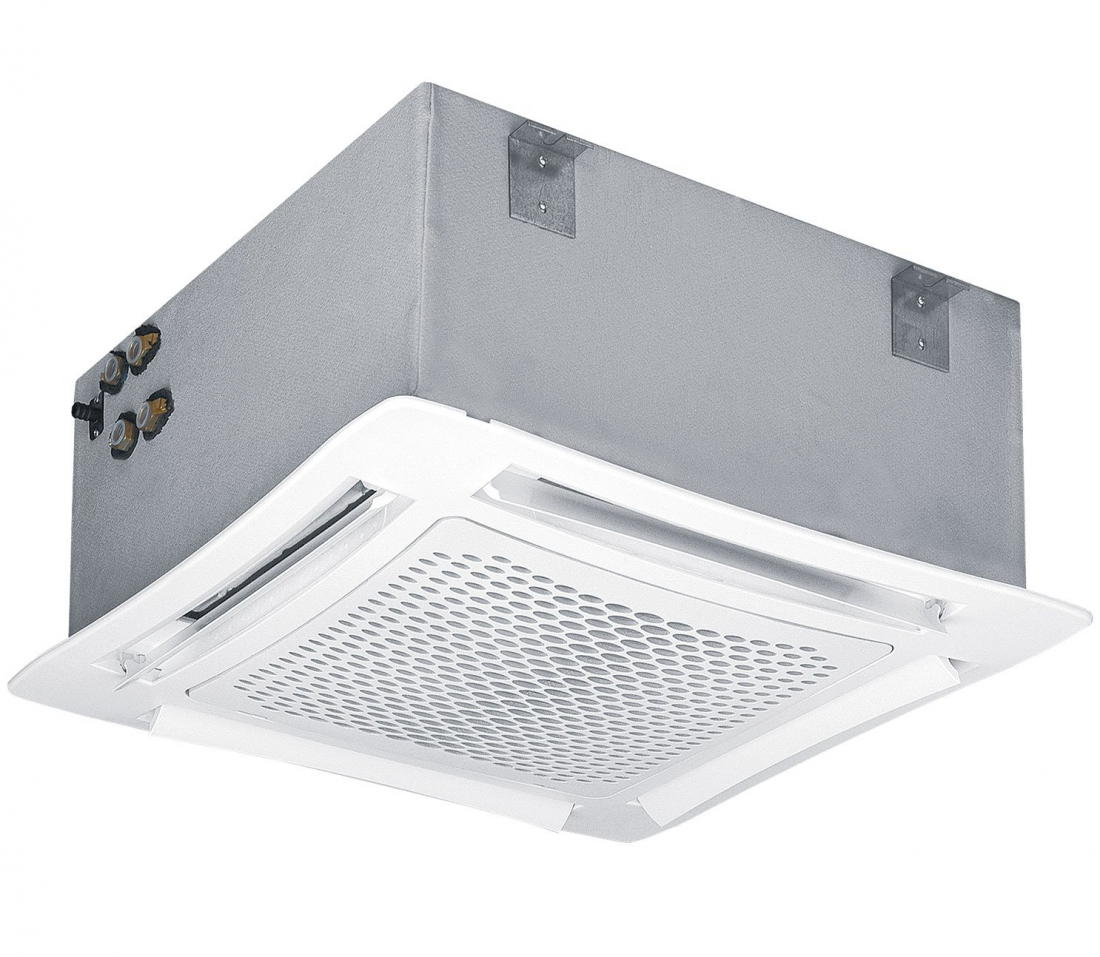

Kazetové 4-trubkové fancoily SkyStar SK-ECM s ABS čelní deskou

Kazetový fan coil (ventilátorový konvektor) s elektronicky komutovaným EC motorem pro podstropní instalaci. Fancoil je k dispozici v pěti velikostech vždy se samostatným chladícím a samostatným topným výměníkem. Součástí fancoilu je plastová čelní deska v bílé barvě.

Oblast použití:

Administrativní budovy
Hotely
Obchodní centra

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

Kazetové 4-trubkové fancoily SkyStar SK-ECM s ABS čelní deskou

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Chladící výkon 7/12/27°C	Obj. číslo	Cena bez DPH
Kazetový fancoil SkyStar SK-ECM 14 (4-trubkové provedení, velikost 1), ABS čelní deska RAL 9003	2,75 kW	0079811 + 9079020	na dotaz
Kazetový fancoil SkyStar SK-ECM 26 (4-trubkové provedení, velikost 2), ABS čelní deska RAL 9003	3,90 kW	0079812 + 9079020	na dotaz
Kazetový fancoil SkyStar SK-ECM 36 (4-trubkové provedení, velikost 3), ABS čelní deska RAL 9003	4,47 kW	0079813 + 9079020	na dotaz
Kazetový fancoil SkyStar SK-ECM 44 (4-trubkové provedení, velikost 4), ABS čelní deska RAL 9003	6,48 kW	0079814 + 9079035	na dotaz
Kazetový fancoil SkyStar SK-ECM 56 (4-trubkové provedení, velikost 5), ABS čelní deska RAL 9003	9,76 kW	0079815 + 9079035	na dotaz
Kazetový fancoil SkyStar SK-ECM-MB 14 (4-trubkové provedení, velikost 2, ModBus RTU komunikační karta), ABS čelní deska RAL 9003	2,75 kW	0079921 + 9079020	na dotaz
Kazetový fancoil SkyStar SK-ECM-MB 26 (4-trubkové provedení, velikost 2, ModBus RTU komunikační karta), ABS čelní deska RAL 9003	3,90 kW	0079922 + 9079020	na dotaz
Kazetový fancoil SkyStar SK-ECM-MB 36 (4-trubkové provedení, velikost 3, ModBus RTU komunikační karta), ABS čelní deska RAL 9003	4,47 kW	0079923 + 9079020	na dotaz
Kazetový fancoil SkyStar SK-ECM-MB 44 (4-trubkové provedení, velikost 4, ModBus RTU komunikační karta), ABS čelní deska RAL 9003	6,48 kW	0079924 + 9079035	na dotaz
Kazetový fancoil SkyStar SK-ECM-MB 56 (4-trubkové provedení, velikost 5, ModBus RTU komunikační karta), ABS čelní deska RAL 9003	9,76 kW	0079925 + 9079035	na dotaz

Popis

Fan coily SkyStar SK jsou k dispozici v následujících provedeních:

SkyStar SK-ECM - podstropní provedení

Fan-coil pro podstropní instalaci s výdechem vzduchu do 4 stran
Vzduch je nasáván ze středu čelní desky a vyfukován čtyřmi sloty s nastavitelnými lamelami umístěnými po obvodu čelní desky
Regulace probíhá pomocí běžného nástěnného regulátoru s termostatem

SkyStar SK-ECM-MB - podstropní provedení s ModBus kartou

Fancoil pro podstropní instalaci s výdechem vzduchu do 4 stran
Vzduch je nasáván ze středu čelní desky a vyfukován čtyřmi sloty s nastavitelnými lamelami umístěnými po obvodu čelní desky
Součástí dodávky je regulátor zabudovaný ve fancoilu a komunikační karta pro integraci fancoilu do nadřazeného řídícího systému ModBus RTU
Možností je osazení IR přijímače a ovládání pomocí dálkového IR ovladače

Motory

EC - elektronicky komutované - motor je řízen spojitým řídícím signálem 0–10 V a je tedy schopen plynule měnit otáčky dle úrovně napěťového řídícího signálu. Záleží pouze na systému MaR, jak bude v rámci tohoto rozsahu otáčky ventilátoru řídit.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící, respektive topné vody výměníkem fancoilu:

Pro hlavní chladící výměník:

2-cestné regulační ventily s Kvs volitelně 2,5, 4,0 nebo 6,0 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 2,5, 4,0 nebo 6,0 s 230V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1800 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1800 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Pro přídavný topný výměník:

2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, 1,6 nebo 2,5 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, 1,6 nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, 1,6 nebo 2,5 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, 1,6 nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–1330 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Různé barevné provedení čelních desek

Oblast použití:

Administrativní budovy
Hotely
Nemocnice
Obchodní centra

Rozsah chladících výkonů	1,27–9,7 kW (při 7/12/27 °C)
Rozsah vzduchových výkonů	310–1820 m³/h
Externí tlak	max. 0 Pa
Výměník	měď / hliník
Opláštění	ocelový plech s tepelnou izolaci
Max. teplota topné vody	80 °C
Min. teplota chladící vody	5 °C
Jmenovitý tlak	PN 10
Motor	EC spojitě řízený 0–10 V
Instalace	podstropní integrovaná v podhledu podstropní přiznaná

Použití

Tyto fancoily jsou vhodné jak pro chlazení tak pro topení ve středně velkých a velkých objektech.

Možnosti použití:

od 1 ks v menší kanceláři po 400 ks ve velkém administrativním komplexu
od prodejny do nákupní centrum
od jednoduché 3-stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém
