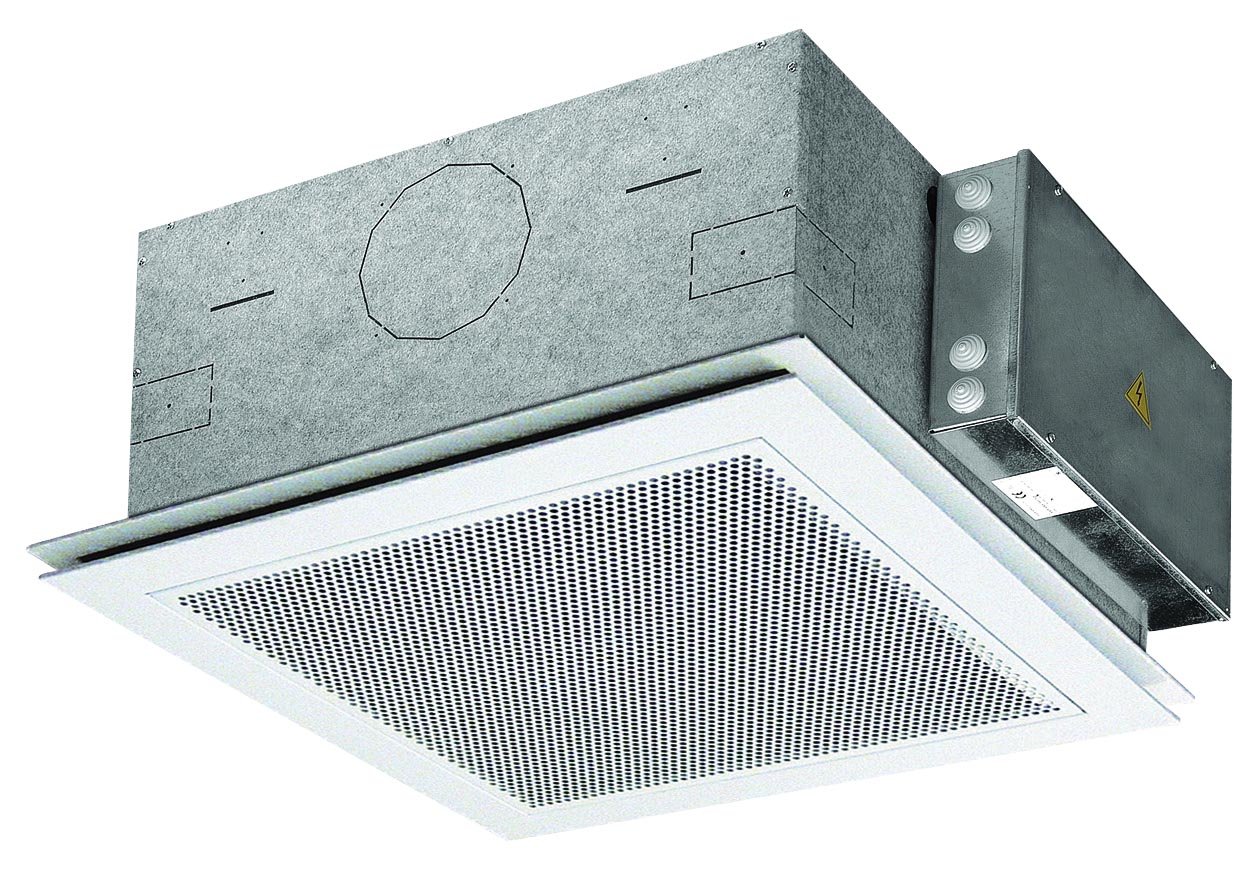

Kazetové 2-trubkové fancoily SkyStar SK-ECM s kovovou čelní deskou

Kazetové 2-trubkové fancoily SkyStar SK-ECM s kovovou čelní deskou

Kazetový fan coil (ventilátorový konvektor) s elektronicky komutovaným EC motorem pro podstropní instalaci. Fancoil je k dispozici v pěti velikostech vždy s jedním společným výměníkem pro vytápění i chlazení. Součástí fancoilu je kovová čelní deska v bílé barvě.

Oblast použití:

  • Administrativní budovy
  • Hotely
  • Obchodní centra

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství
Kazetové 2-trubkové fancoily SkyStar SK-ECM s kovovou čelní deskou

Kazetové 2-trubkové fancoily SkyStar SK-ECM s kovovou čelní deskou

Poptat produkt

Ke stažení

Varianty

Varianta produktu Chladící výkon 7/12/27°C Obj. číslo Cena bez DPH BIM DWG
Kazetový fancoil SkyStar SK-ECM 12 (2trubkové provedení, velikost 1), kovová čelní deska RAL 9003 2,73kW 0079801 + 9079420 23 177 Kč
Kazetový fancoil SkyStar SK-ECM 22 (2trubkové provedení, velikost 2), kovová čelní deska RAL 9003 4,30kW 0079802 + 9079420 24 784 Kč
Kazetový fancoil SkyStar SK-ECM 32 (2trubkové provedení, velikost 3), kovová čelní deska RAL 9003 4,96kW 0079803 + 9079420 26 451 Kč
Kazetový fancoil SkyStar SK-ECM 42 (2trubkové provedení, velikost 4), kovová čelní deska RAL 9003 6,30kW 0079804 + 9079417 37 530 Kč
Kazetový fancoil SkyStar SK-ECM 52 (2trubkové provedení, velikost 5), kovová čelní deska RAL 9003 10,69kW 0079805 + 9079417 39 510 Kč
Kazetový fancoil SkyStar SK-ECM-MB 12 (2trubkové provedení, velikost 1, ModBus RTU komunikační karta), kovová čelní deska RAL 9003 2,73kW 0079911 + 9079420 27 177 Kč
Kazetový fancoil SkyStar SK-ECM-MB 22 (2trubkové provedení, velikost 2, ModBus RTU komunikační karta), kovová čelní deska RAL 9003 4,30kW 0079912 + 9079420 28 765 Kč
Kazetový fancoil SkyStar SK-ECM-MB 32 (2trubkové provedení, velikost 3, ModBus RTU komunikační karta), kovová čelní deska RAL 9003 4,96kW 0079913 + 9079420 30 431 Kč
Kazetový fancoil SkyStar SK-ECM-MB 42 (2trubkové provedení, velikost 4, ModBus RTU komunikační karta), kovová čelní deska RAL 9003 6,30kW 0079914 + 9079417 41 530 Kč
Kazetový fancoil SkyStar SK-ECM-MB 52 (2trubkové provedení, velikost 5, ModBus RTU komunikační karta), kovová čelní deska RAL 9003 10,69kW 0079915 + 9079417 43 491 Kč
Kazetový fancoil SkyStar SK-ECM 12-E (2trubkové provedení, velikost 1, přídavné elektrické topení), kovová čelní deska RAL 9003 2,60kW 0079841 + 9079420 29 392 Kč
Kazetový fancoil SkyStar SK-ECM 22-E (2trubkové provedení, velikost 2, přídavné elektrické topení), kovová čelní deska RAL 9003 4,09kW 0079842 + 9079420 31 628 Kč
Kazetový fancoil SkyStar SK-ECM 32-E (2trubkové provedení, velikost 3, přídavné elektrické topení), kovová čelní deska RAL 9003 4,71kW 0079843 + 9079420 33 431 Kč
Kazetový fancoil SkyStar SK-ECM 42-E (2trubkové provedení, velikost 4, přídavné elektrické topení), kovová čelní deska RAL 9003 5,99kW 0079844 + 9079417 46 294 Kč
Kazetový fancoil SkyStar SK-ECM 52-E (2trubkové provedení, velikost 5, přídavné elektrické topení), kovová čelní deska RAL 9003 10,16kW 0079845 + 9079417 49 863 Kč
Kazetový fancoil SkyStar SK-ECM-MB 12-E (2trubkové provedení, velikost 1, přídavné elektrické topení, ModBus RTU komunikační karta), kovová čelní deska RAL 9003 2,60kW 0079901 + 9079420 32 235 Kč
Kazetový fancoil SkyStar SK-ECM-MB 22-E (2trubkové provedení, velikost 2, přídavné elektrické topení, ModBus RTU komunikační karta), kovová čelní deska RAL 9003 4,09kW 0079902 + 9079420 34 471 Kč
Kazetový fancoil SkyStar SK-ECM-MB 32-E (2trubkové provedení, velikost 3, přídavné elektrické topení, ModBus RTU komunikační karta), kovová čelní deska RAL 9003 4,71kW 0079903 + 9079420 36 490 Kč
Kazetový fancoil SkyStar SK-ECM-MB 42-E (2trubkové provedení, velikost 4, přídavné elektrické topení, ModBus RTU komunikační karta), kovová čelní deska RAL 9003 5,99kW 0079904 + 9079417 49 118 Kč
Kazetový fancoil SkyStar SK-ECM-MB 52-E (2trubkové provedení, velikost 5, přídavné elektrické topení, ModBus RTU komunikační karta), kovová čelní deska RAL 9003 10,16kW 0079905 + 9079417 52 706 Kč

Popis

Fan coily SkyStar SK-ECM jsou k dispozici v následujících provedeních:

SkyStar SK-ECM - podstropní provedení

  • Fan-coil pro podstropní instalaci s výdechem vzduchu do 4 stran
  • Vzduch je nasáván ze středu čelní desky a vyfukován čtyřmi sloty po stranách čelní desky
  • Regulace probíhá pomocí běžného nástěnného regulátoru s termostatem

SkyStar SK-ECM-MB  - podstropní provedení s ModBus kartou

  • Fancoil pro podstropní instalaci s výdechem vzduchu do 4 stran
  • Vzduch je nasáván ze středu čelní desky a vyfukován čtyřmi sloty po stranách čelní desky
  • Součástí dodávky je regulátor zabudovaný ve fancoilu a komunikační karta pro integraci fancoilu do nadřazeného řídícího systému ModBus RTU
  • Možností je osazení IR přijímače a ovládání pomocí dálkového IR ovladače

SkyStar SK-ECM-E - podstropní provedení s elektrickým topným tělesem

  • Fancoil pro podstropní instalaci s výdechem vzduchu do 4 stran
  • Vzduch je nasáván ze středu čelní desky a vyfukován čtyřmi sloty po stranách čelní desky
  • Součástí dodávky je integrované elektrické topné těleso
  • Regulace probíhá pomocí běžného nástěnného regulátoru s termostatem

SkyStar SK-ECM-MB-E  - podstropní provedení s elektrickým topným tělesem a ModBus kartou

  • Fancoil pro podstropní instalaci s výdechem vzduchu do 4 stran
  • Vzduch je nasáván ze středu čelní desky a vyfukován čtyřmi sloty po stranách čelní desky
  • Součástí dodávky je integrované elektrické topné těleso
  • Součástí dodávky je regulátor zabudovaný ve fancoilu a komunikační karta pro integraci fancoilu do nadřazeného řídícího systému ModBus RTU

Motory

  • EC - elektronicky komutované - motor je řízen spojitým řídícím signálem 0–10 V a je tedy schopen plynule měnit otáčky dle úrovně napěťového řídícího signálu. Záleží pouze na systému MaR, jak bude v rámci tohoto rozsahu otáčky ventilátoru řídit.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící, respektive topné vody výměníkem fancoilu:

  • 2-cestné regulační ventily s Kvs volitelně 2,5, 4,0 nebo 6,0 s on/off ovládacím pohonem a zatrubkováním
  • 2-cestné regulační ventily s Kvs volitelně 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 2,5, 4,0 nebo 6,0 s 230V on/off ovládacím pohonem a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1800 l/h s on/off ovládacím pohonem a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1800 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním



Oblast použití:

  • Administrativní budovy
  • Hotely
  • Nemocnice
  • Obchodní centra
Rozsah chladících výkonů 1,27–10,7 kW (při 7/12/27 °C)
Rozsah vzduchových výkonů 310–1820 m3/h
Externí tlak max. 0 Pa
Výměník měď / hliník
Opláštění ocelový plech s tepelnou izolaci
Max. teplota topné vody 80 °C
Min. teplota chladící vody 5 °C
Jmenovitý tlak PN 10
Motor
EC spojitě řízený 0–10 V
Instalace podstropní integrovaná v podhledu
podstropní přiznaná



Použití

Tyto fancoily jsou vhodné pro chlazení, popřípadě kombinaci chlazení a topení ve středně velkých a velkých objektech.

Možnosti použití:

  • od 1 ks v menší kanceláři po 400 ks ve velkém administrativním komplexu
  • od prodejny do nákupní centrum
  • od jednoduché 3-stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém
