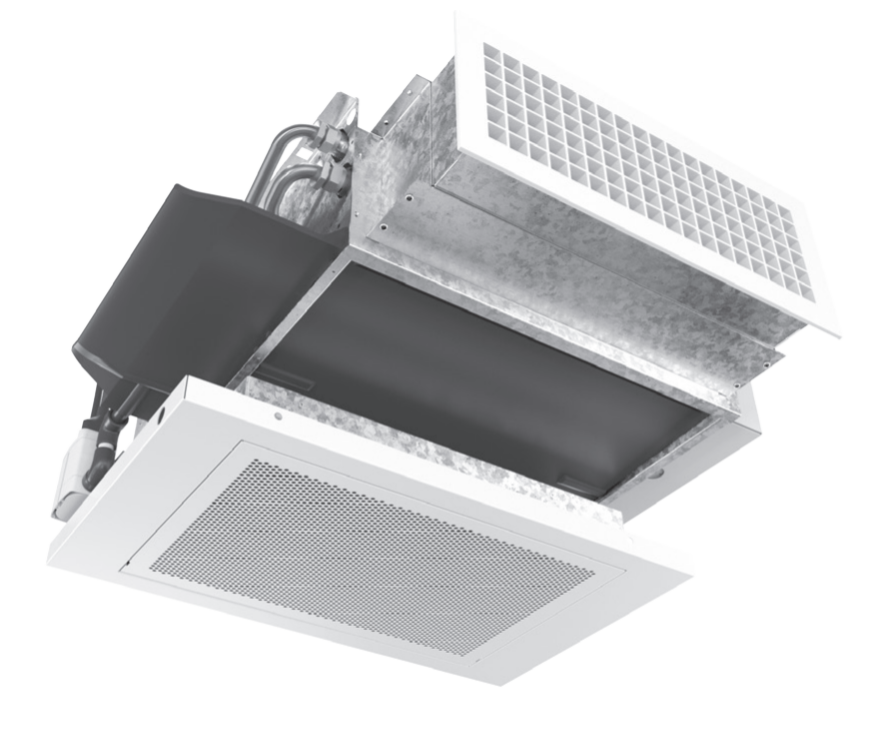

Fancoily pro hotely Coanda CCN-H

Speciální konstrukce fancoilu (ventilátorového konvektoru) s 6-rychlostním asynchronním motorem pro instalaci v hotelech. Fancoil je k dispozici ve třech velikostech volitelně ve 2-trubkovém nebo 4-trubkovém provedení.

Oblast použití:

Hotely

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

Fancoily pro hotely Coanda CCN-H

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Chladící výkon 7/12/27°C	Obj. číslo	Cena bez DPH
Fancoil pro hotelové použití CCN-H 13 (2-trubkové provedení, velikost 1, 3-řadý výměník) nasávací a výdechová mřížka RAL 9003	1,45 kW	0064701	na dotaz
Fancoil pro hotelové použití CCN-H 14 (2-trubkové provedení, velikost 1, 4-řadý výměník) nasávací a výdechová mřížka RAL 9003	1,69 kW	0064711	na dotaz
Fancoil pro hotelové použití CCN-H 23 (2-trubkové provedení, velikost 2, 3-řadý výměník) nasávací a výdechová mřížka RAL 9003	2,33 kW	0064702	na dotaz
Fancoil pro hotelové použití CCN-H 24 (2-trubkové provedení, velikost 2, 4-řadý výměník) nasávací a výdechová mřížka RAL 9003	2,53 kW	0064712	na dotaz
Fancoil pro hotelové použití CCN-H 33 (2-trubkové provedení, velikost 3, 3-řadý výměník) nasávací a výdechová mřížka RAL 9003	3,28 kW	0064703	na dotaz
Fancoil pro hotelové použití CCN-H 34 (2-trubkové provedení, velikost 3, 4-řadý výměník) nasávací a výdechová mřížka RAL 9003	3,95 kW	0064713	na dotaz
Fancoil pro hotelové použití CCN-H 13+1(4-trubkové provedení, velikost 1, 3-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	1,45 kW	0064721	na dotaz
Fancoil pro hotelové použití CCN-H 13+2(4-trubkové provedení, velikost 1, 3-řadý výměník chlazení 2-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	1,45 kW	0064741	na dotaz
Fancoil pro hotelové použití CCN-H 14+1(4-trubkové provedení, velikost 1, 4-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	1,69 kW	0064731	na dotaz
Fancoil pro hotelové použití CCN-H 23+1(4-trubkové provedení, velikost 2, 3-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	2,33 kW	0064722	na dotaz
Fancoil pro hotelové použití CCN-H 23+2(4-trubkové provedení, velikost 2, 3-řadý výměník chlazení 2-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	2,33 kW	0064742	na dotaz
Fancoil pro hotelové použití CCN-H 24+1(4-trubkové provedení, velikost 2, 4-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	2,53 kW	0064732	na dotaz
Fancoil pro hotelové použití CCN-H 33+1(4-trubkové provedení, velikost 3, 3-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	3,28 kW	0064723	na dotaz
Fancoil pro hotelové použití CCN-H 33+2(4-trubkové provedení, velikost 3, 3-řadý výměník chlazení 2-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	3,28 kW	0064743	na dotaz
Fancoil pro hotelové použití CCN-H 34+1(4-trubkové provedení, velikost 3, 4-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	3,95 kW	0064733	na dotaz

Popis

Fancoily Coanda CCN-H jsou určeny zejména pro použití v hotelových pokojích

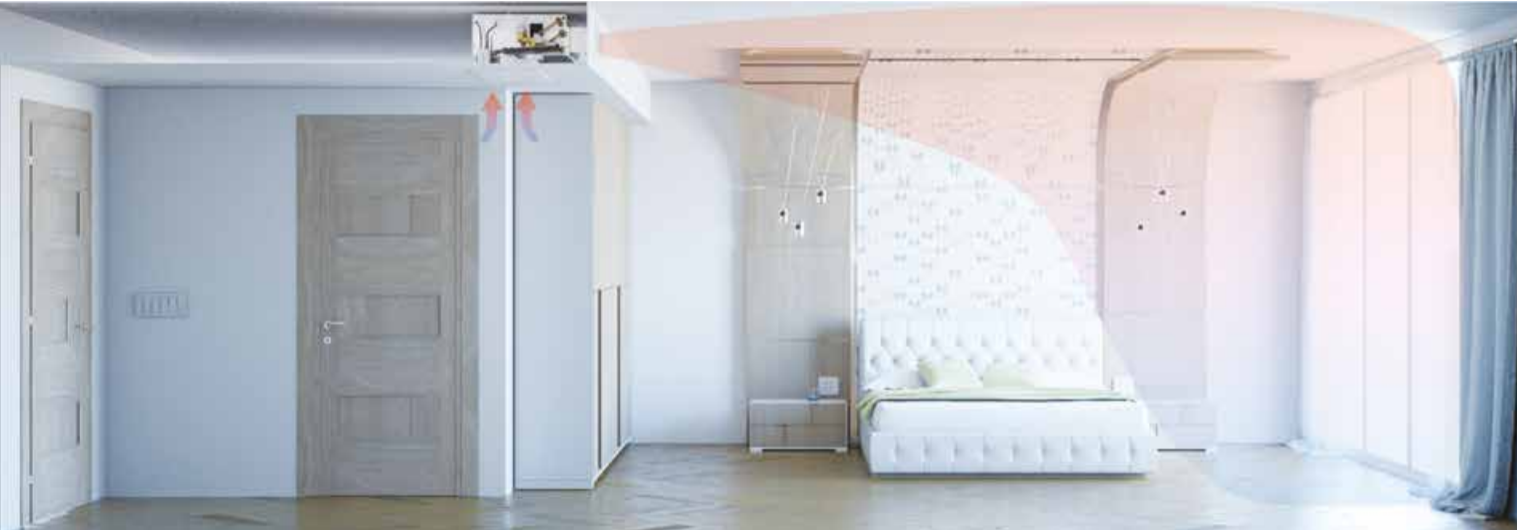

Coanda CCN-H - instalace ve sníženém podhledu chodbičky hotelového pokoje

Fan-coil pro instalaci ve snížením podhledu vstupu do hotelového pokoje

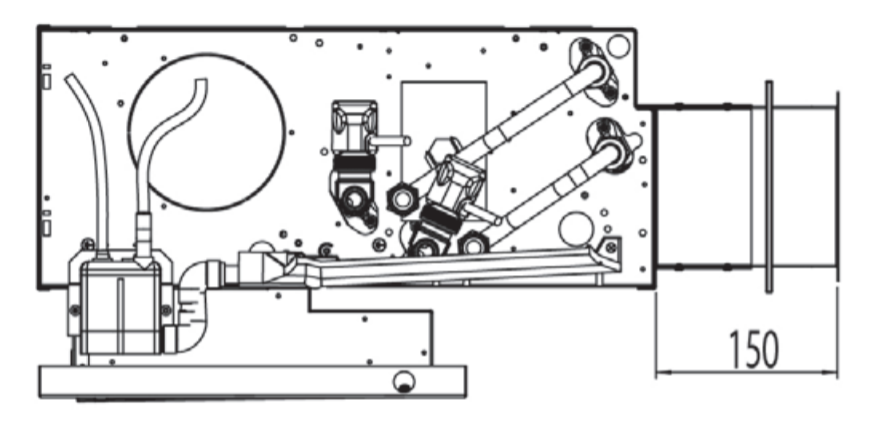

Vzduch je nasáván odklopitelnou mřížkou s filtrem na spodní straně fancoilu a vyfukován čelem, mřížkou osazenou na teleskopickém nástavci - ideální řešení pro typickou hotelovou instalaci
Regulace probíhá pomocí běžného nástěnného regulátoru s termostatem nebo z nadřazeného řídícího systému - možnost centralizovcaného ovládání propojeného např. se sytémem vstupních karet, okenních kontaktů atp.

Motory

6-asynchronní - motor má 6 rychlostí otáček, z nichž lze použít libovolné 3. Při objednávce fancoilu lze zvolit, které rychlosti mají být zapojené. Při instalaci i v průběhu provozu lze volbu změnit a použít jiné rychlosti otáček.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící, respektive topné vody výměníkem fancoilu:

Pro hlavní výměník:

2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, nebo 2,5 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, nebo 2,5 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1330 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1330l /h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Pro přídavný výměník:

2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–575 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–575 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

Hotely, penziony ....

Rozsah chladících výkonů

0,88–4,36 kW (při 7/12/27 °C)

Rozsah vzduchových výkonů

140–680 m³/h

Externí tlak

max. 0 Pa

Výměník

měď / hliník

Opláštění

ocelový plech s tepelnou izolaci
