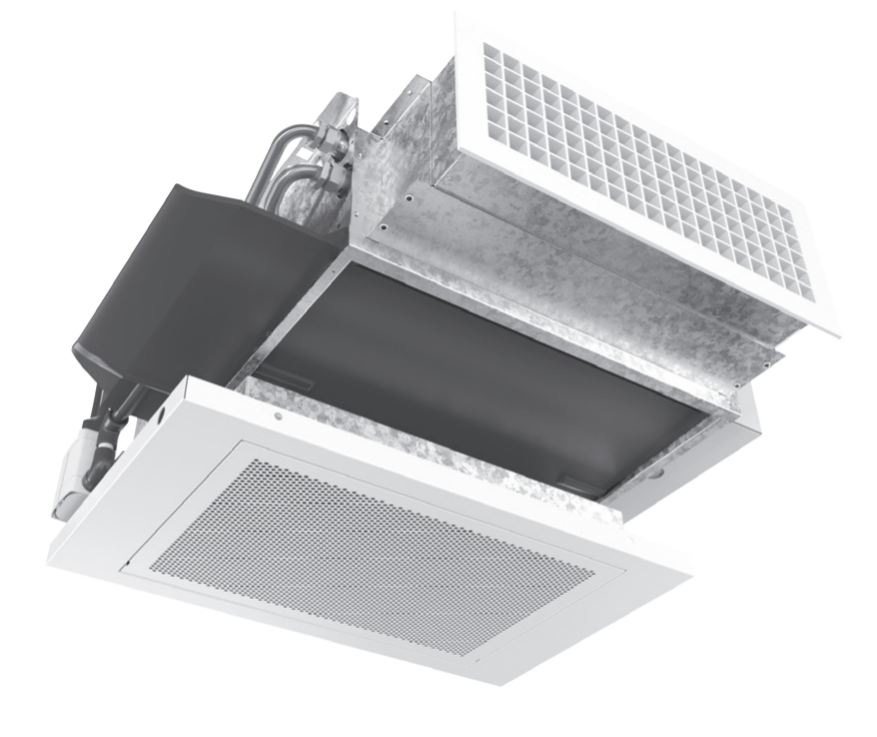

Fancoily pro hotely Coanda CCN-ECM-H

Fancoily pro hotely Coanda CCN-ECM-H

Speciální konstrukce fancoilu (ventilátorového konvektoru) s elektonicky komutovaným EC motorem (spojité řízení otáček 0-10V) pro instalaci v hotelech. Fancoil je k dispozici ve třech velikostech volitelně ve 2-trubkovém nebo 4-trubkovém provedení.

Oblast použití:

  • Hotely

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Chladící výkon 7/12/27°C Obj. číslo Cena bez DPH BIM DWG
Fancoil pro hotelové použití CCN-H 13 (2-trubkové provedení, velikost 1, 3-řadý výměník) nasávací a výdechová mřížka RAL 9003 1,53 kW 64751 na dotaz
Fancoil pro hotelové použití CCN-H 14 (2-trubkové provedení, velikost 1, 4-řadý výměník) nasávací a výdechová mřížka RAL 9003 1,78 kW 64761 na dotaz
Fancoil pro hotelové použití CCN-H 23 (2-trubkové provedení, velikost 2, 3-řadý výměník) nasávací a výdechová mřížka RAL 9003 3,12 kW 64752 na dotaz
Fancoil pro hotelové použití CCN-H 24 (2-trubkové provedení, velikost 2, 4-řadý výměník) nasávací a výdechová mřížka RAL 9003 3,46 kW 64762 na dotaz
Fancoil pro hotelové použití CCN-H 33 (2-trubkové provedení, velikost 3, 3-řadý výměník) nasávací a výdechová mřížka RAL 9003 3,71 kW 64753 na dotaz
Fancoil pro hotelové použití CCN-H 34 (2-trubkové provedení, velikost 3, 4-řadý výměník) nasávací a výdechová mřížka RAL 9003 3,98 kW 64763 na dotaz
Fancoil pro hotelové použití CCN-H 13+1(4-trubkové provedení, velikost 1, 3-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003 1,53 kW 64771 na dotaz
Fancoil pro hotelové použití CCN-H 13+2(4-trubkové provedení, velikost 1, 3-řadý výměník chlazení 2-řadý výměník topení) nasávací a výdechová mřížka RAL 9003 1,53 kW 64791 na dotaz
Fancoil pro hotelové použití CCN-H 14+1(4-trubkové provedení, velikost 1, 4-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003 1,78 kW 64781 na dotaz
Fancoil pro hotelové použití CCN-H 23+1(4-trubkové provedení, velikost 2, 3-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003 3,12 kW 64772 na dotaz
Fancoil pro hotelové použití CCN-H 23+2(4-trubkové provedení, velikost 2, 3-řadý výměník chlazení 2-řadý výměník topení) nasávací a výdechová mřížka RAL 9003 3,12 kW 64792 na dotaz
Fancoil pro hotelové použití CCN-H 24+1(4-trubkové provedení, velikost 2, 4-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003 3,46 kW 64782 na dotaz
Fancoil pro hotelové použití CCN-H 33+1(4-trubkové provedení, velikost 3, 3-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003 3,71 kW 64773 na dotaz
Fancoil pro hotelové použití CCN-H 33+2(4-trubkové provedení, velikost 3, 3-řadý výměník chlazení 2-řadý výměník topení) nasávací a výdechová mřížka RAL 9003 3,71 kW 64793 na dotaz
Fancoil pro hotelové použití CCN-H 34+1(4-trubkové provedení, velikost 3, 4-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003 3,98 kW 64783 na dotaz

Popis

Fancoily Coanda CCN-ECM-H jsou určeny zejména pro použití v hotelových pokojích

Coanda CCN-ECM-H - instalace ve sníženém podhledu chodbičky hotelového pokoje

  • Fan-coil pro instalaci ve snížením podhledu vstupu do hotelového pokoje
  • Vzduch je nasáván odklopitelnou mřížkou s filtrem na spodní straně fancoilu a vyfukován čelem, mřížkou osazenou na teleskopickém nástavci - ideální řešení pro typickou hotelovou instalaci
  • Regulace probíhá pomocí běžného nástěnného regulátoru s termostatem nebo z nadřazeného řídícího systému - možnost centralizovcaného ovládání propojeného např. se sytémem vstupních karet, okenních kontaktů atp.

Motory

  • EC - elektronicky komutované - motor je řízen spojitým řídícím signálem 0–10 V a je tedy schopen plynule měnit otáčky dle úrovně napěťového řídícího signálu. Záleží pouze na systému MaR, jak bude v rámci tohoto rozsahu otáčky ventilátoru řídit.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící, respektive topné vody výměníkem fancoilu:

Pro hlavní výměník:

  • 2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, nebo 2,5 s on/off ovládacím pohonem a zatrubkováním
  • 2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, nebo 2,5 s 230 V on/off ovládacím pohonem a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1330 l/h s on/off ovládacím pohonem a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1330l /h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Pro přídavný výměník:

  • 2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 s on/off ovládacím pohonem a zatrubkováním
  • 2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 s 230 V on/off ovládacím pohonem a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–575 l/h s on/off ovládacím pohonem a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–575 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

Hotely, penziony ....



Rozsah chladících výkonů

0,88–4,36 kW (při 7/12/27 °C)
Rozsah vzduchových výkonů 140–680 m3/h
Externí tlak max. 0 Pa
Výměník měď / hliník
Opláštění ocelový plech s tepelnou izolaci
Max. teplota topné vody 80 °C
Min. teplota chladící vody 5 °C
Jmenovitý tlak PN 10
Motor


EC spojitě řízený 0–10 V

Instalace podstropní integrovaná v podhledu
