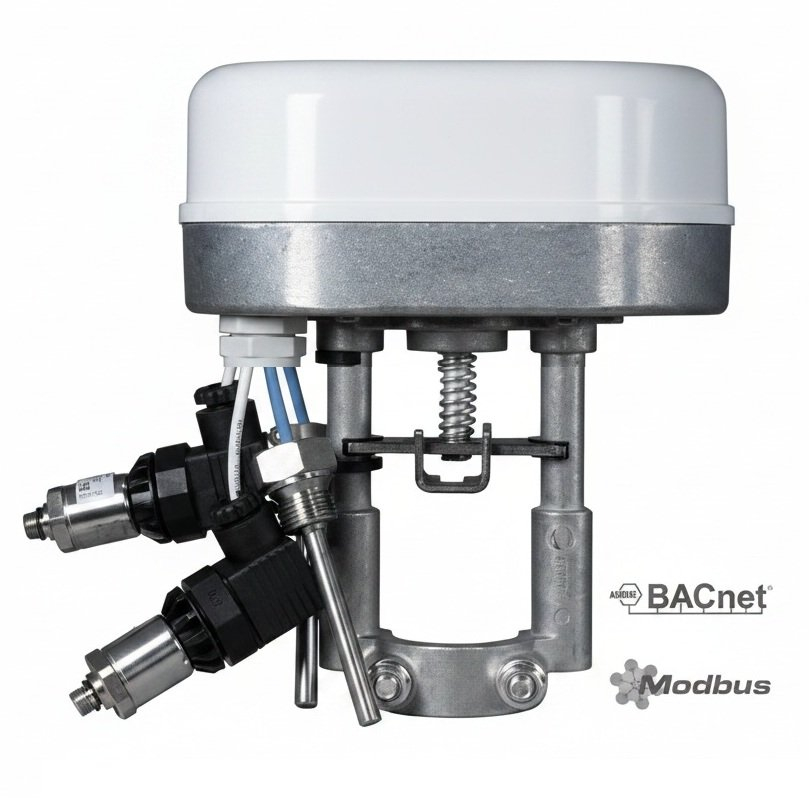

Energetické pohony s havarijní funkcí MVE504RS-2RS a MVE510RS-2RS jsou elektromechanické zdvihové pohony s krokovým motorem určené pro ovládání 2-cestných regulačních ventilů, 3-cestných regulačních ventilů i tlakově nezávislých 2-cestných regulačních ventilů.

Kromě přesného polohování ventilu nabízejí pokročilé energetické funkce – od monitorování průtoku a předaného výkonu až po aktivní řízení ΔT, teploty zpátečky a omezení maximálního předaného výkonu:

Volba regulační charakteristiky - lineární / EQM - pohon je řizen buď spojitým napěťovým řídícím signálem (např. 0–10 V), proudovým řídícím signálem (4–20 mA), nebo po sběrnici RS485 (Modbus RTU nebo BACnet MS/TP). Charakteristika je volitelně buď lineární nebo EQM.

Regulace teploty topné / chladící vody - pohon může pracovat zcela autonomně na řídícím systému a na příslušném regulačním ventilu zajistí jednu z následujících funkcí:

1) Režim nastavení ΔT - ovládací pohon autonomně zajistí nominální (zadaný) rozdíl teplot mezi přívodem a zpátečkou a to jak v režimu topení, tak v režimu chlazení

Příklad pro režim topení:

2) Režim regulace teploty zpátečky - ovládací pohon autonomně zajistí, že v režimu topení nepřekročí teplota zpátečky nastavenou teplotu a v režimu chlazení ji nepodkročí

Pohon v tomto režimu pracuje bez řídícího signálu pouze se zadanou žádanou teplotou vody v přívodním potrubí, ve zpětném potrubí nebo se zadaným ΔT. Nastavení hodnoty monitorované a řízené teploty je možné po RS485 (ModBus RTU nebo BACnet) nebo lokálně pomocí USB konfigurátoru.

Omezení teploty topné / chladící vody na vstupu / výstupu ze spotřebiče - pohon umoňuje vedle běžné regulace současně i zajistit omezení maximální teploty topbé vody a minimální teploty chladící vody v přívodu nebo ve zpátečce:

1) Omezení teploty přívodu - topení: Pokud je teplota přívodu vyšší než nominální (nastavená) hodnota, přebere pohon od MaR kontrolu nad řízením průtoku okruhem.

2) Omezení teploty zpátečky - topení: Pokud je teplota zpátečky vyšší než nominální (nastavená) hodnota, přebere pohon od MaR kontrolu nad řízením průtoku okruhem.

3) Omezení teploty přívodu - chlazení: Pokud je teplota přívodu nižší než nominální (nastavená) hodnota, přebere pohon od MaR kontrolu nad řízením průtoku okruhem.

4) Omezení teploty zpátečky - chlazení: Pokud je teplota zpátečky nižší než nominální (nastavená) hodnota, přebere pohon od MaR kontrolu nad řízením průtoku okruhem.

Zajištění nominálního ΔT

Pokud systém vytápění / chlazení pracuje s menším než nominálním ΔT, protéká rozvodem větší množství topné / chladící vody než by bylo efektivní, cirkulační čerpadlo pracuje ve zbytečně vysokých otáčkách a výměník tepla při tom není schopen předat celkové dodané teplo.

Funkce zajištění minimálního ΔT automaticky omezuje průtok tak, aby k poklesu ΔT pod nastavenou hodnotu nedošlo.

1) Topný nebo chladící výkon výměníku daného spotřebiče

2) ΔT - rozdíl teploty vody mezi přívodem a zpátečkou

3) Oblast neefektivního provozu - příliš nízké ΔT, zbytečně vysoký průtok a výměník spotřebiče není schopen předat tepelnou energii přivedenou v topné nebo chladící vodě.

4) Nastavené minimální požadované ΔT

Funkce zajištění minimálního ΔT přebírá od systému MaR funkci řízení průtoku okruhem v okamžiku, kdy měřené ΔT poklesne pod nastavenou hodnotu. Po opětovném dosažení nominálního ΔT opět přebere kontrolu nad řízením průtoku okruhem systém MaR - příklad funkce v režimu chlazení

Tlakově nezávislá tegulace - vytvoření elektronického tlakově nezávislého 2-cestného regulačního ventilu

Při použití obou teplotních čidel (T1, T2) a tlakových snímačů před "klasickým" 2-cestným regulačním ventilem P1 a za ním P2 a při současné volbě funkce Energetického ventilu je řídící signál považován za přímé zadání žádaného průtoku daným spotřebičem (0 V zavřený ventil, 10 V maximální/nominální průtok). Regulační kuželka je pak polohována s ohledem na žádaný průtok, měřený diferenční tlak na ventilu a charakteristiku použitého ventilu. Průtok okruhem ventilu je tedy přímo závislý na řídícím signálu a případné kolísání dispoziční tlakové diference je automaticky kompenzováno funkcí ovládacího pohonu.

Funkce přímého řízení předaného výkonu

Pokud je energetický pohon instalováns s oběma teplotními čidy na tlakově nezávislém 2-cestném regulačním ventilu nebo pokud je aktivní funkce energetického ventilu (nutné použití obou teplotních i tlakových čidel na "klasickém" 2-cestném regulačním ventilu), může energetický pohon MVE504S-2-RS / MVE 510S-2-RS pracovat v režimu přímé regulace výkonu spotřebiče. Topný / chladící výkon spotřebiče je pak přímo závislý na řídícím signálu a případné kolísání vstupní tlakové diference a teploty vstupní vody kompenzuje ovládací pohon svou funkcí.

Funkce omezení předaného výkonu

Pokud je energetický pohon instalován s oběma teplotními čidly na tlakově nezávislém 2-cestném regulačním ventilu nebo pokud je aktivní funkce energetického ventilu (nutné použití obou teplotních i tlakových čidel na "klasickém" 2-cestném regulačním ventilu), můžeme nastavit funkci omezení maximálního předaného topného nebo chladícího výkonu. V okamžiku, kdy je dosaženo nominálního (maximálního nastaveného) topného nebo chladícího výkonu a systém MaR dává dále pokyn k zvýšení průtoku, pohon aktivuje funkci omezení předaného výkonu a nárůst předaného výkonu nad nastavenou neumožní.

Funkce monitorování předaného výkonu

Pokud je energetický pohon instalován s oběma teplotními čidly na tlakově nezávislém 2-cestném regulačním ventilu nebo pokud je aktivní funkce energetického ventilu (nutné použití obou teplotních i tlakových čidel na "klasickém" 2-cestném regulačním ventilu), můžeme aktivovat funkci monitorování předaného topného nebo chladícího výkonu. Aktuální data (teploty, průtok, předaný výkon) lze načíst z příslušného registru ModBus RTU, BACnet nebo lokálně připojením k USB portu pohonu.

Diagnostika systému, chybová hlášení

• Pohon monitoruje systém a umožňuje načíst informace o následujících provozních stavech a chybách:
• Aktuální stav (normální provoz, kalibrace, porucha, ruční ovládání)
• Neočekávané zastavení pohonu (např. v důsledku nesprávného připojení pohonu k ventilu, nečistot v oblasti kuželka/sedlo ventilu atp. + počet detekovaných událostí
• Požadavek na chod mimo pracovní zdvih + počet detekovaných událostí
• Napájecí napětí mimo povolený rozsah + počet detekovaných událostí
• Celkový počet pracovních cyklů
• Teplotní senzory mimo povolený teplotní rozsah (pokud jsou připojeny)
• Tlakové senzory mimo povolený tlakový rozsah (pokud jsou připojeny)
