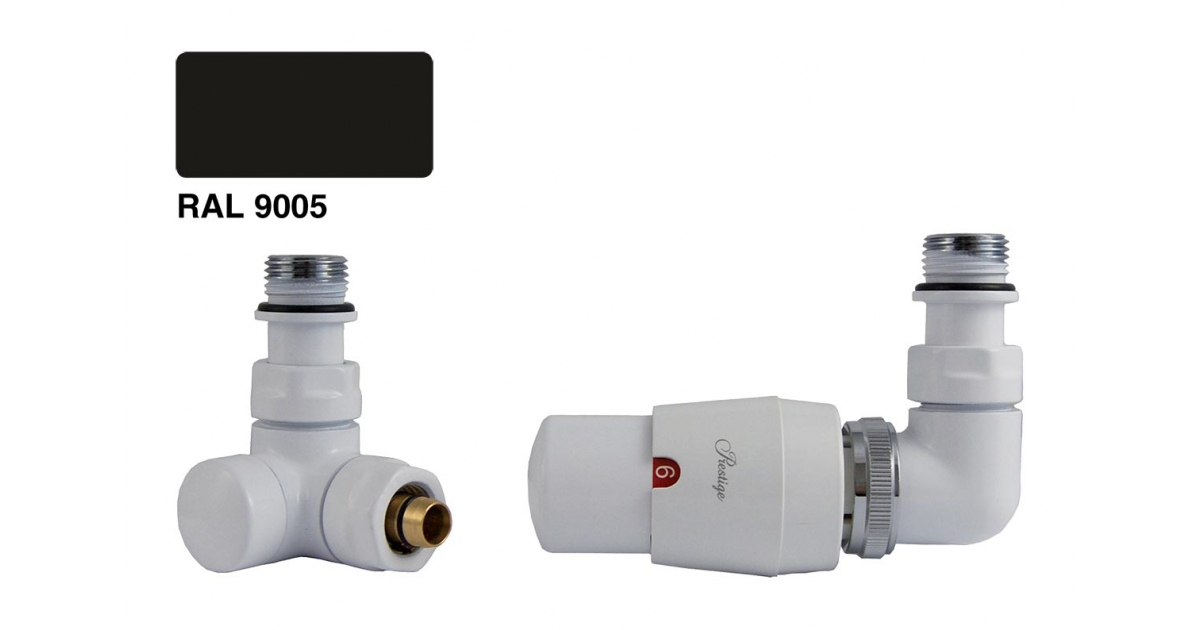

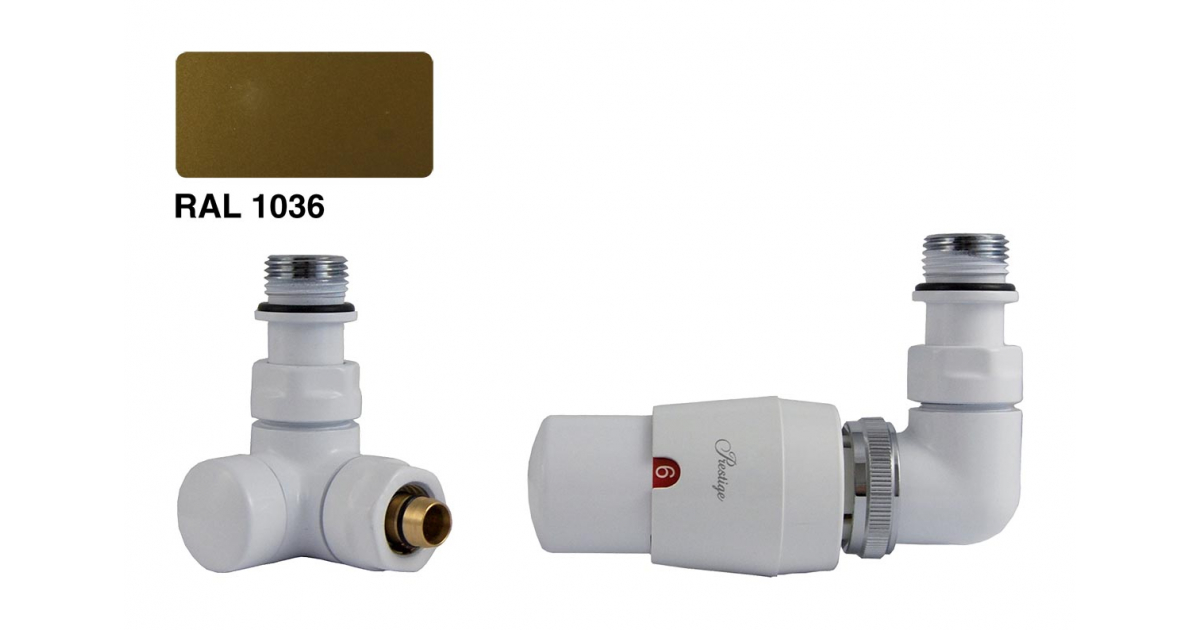

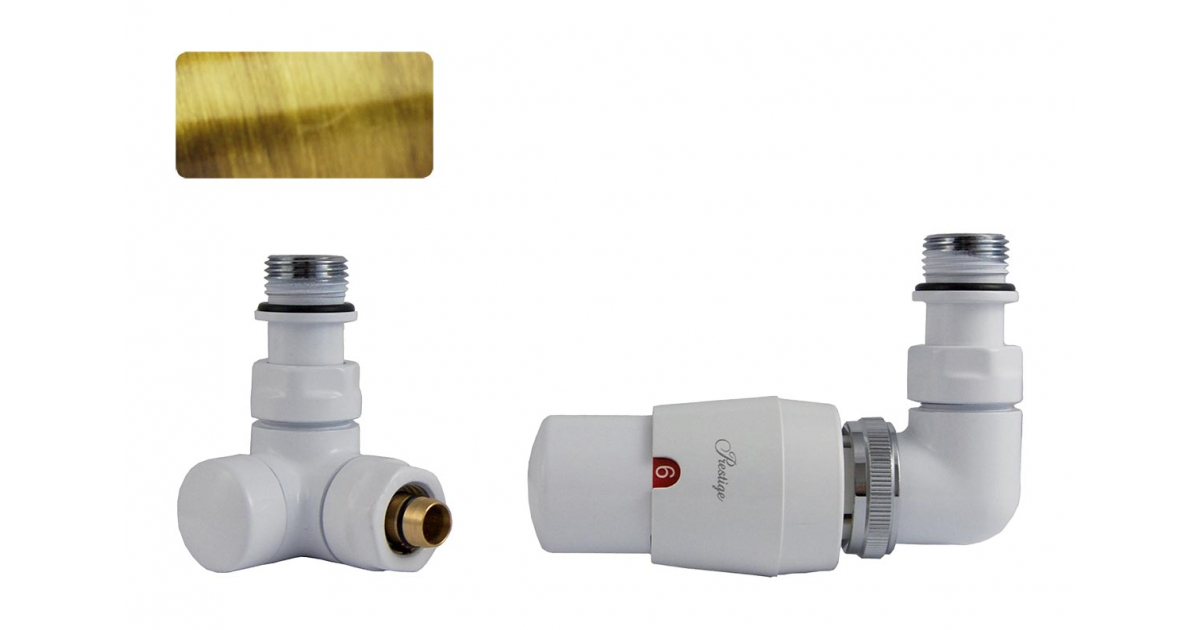

Designová termostatická sada VISION stranová - bílá

Designový termostatický ventil osazený termostatickou hlavicí v sadě s regulačním šroubením VISION slouží pro připojení otopného tělesa se spodním krajním připojením k rozvodu.

Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

Prostory s vysokým nárokem na design, zejména koupelny
Desková otopná tělesa se spodním krajním připojením
Trubková koupelnová otopná tělesa (žebříky) se spodním krajním připojením

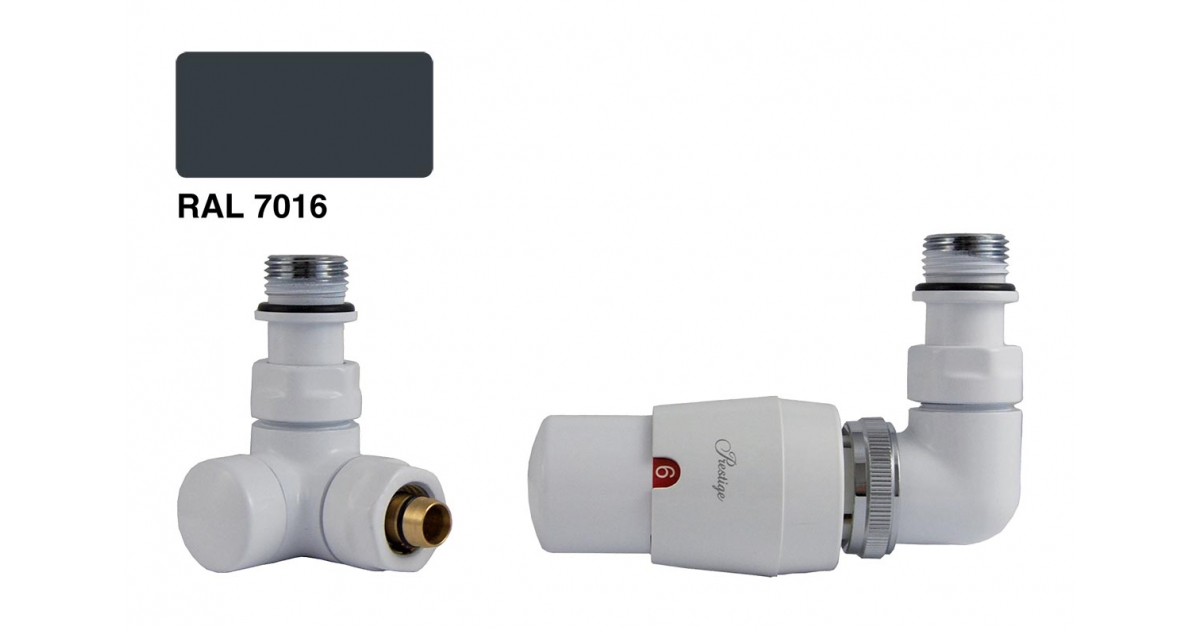

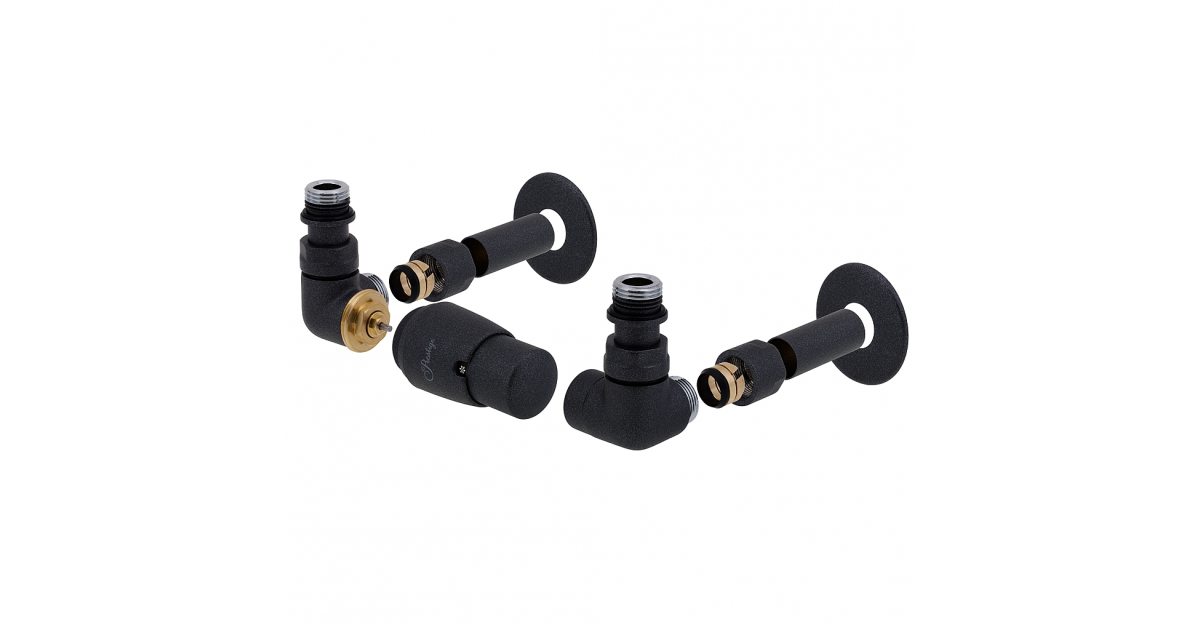

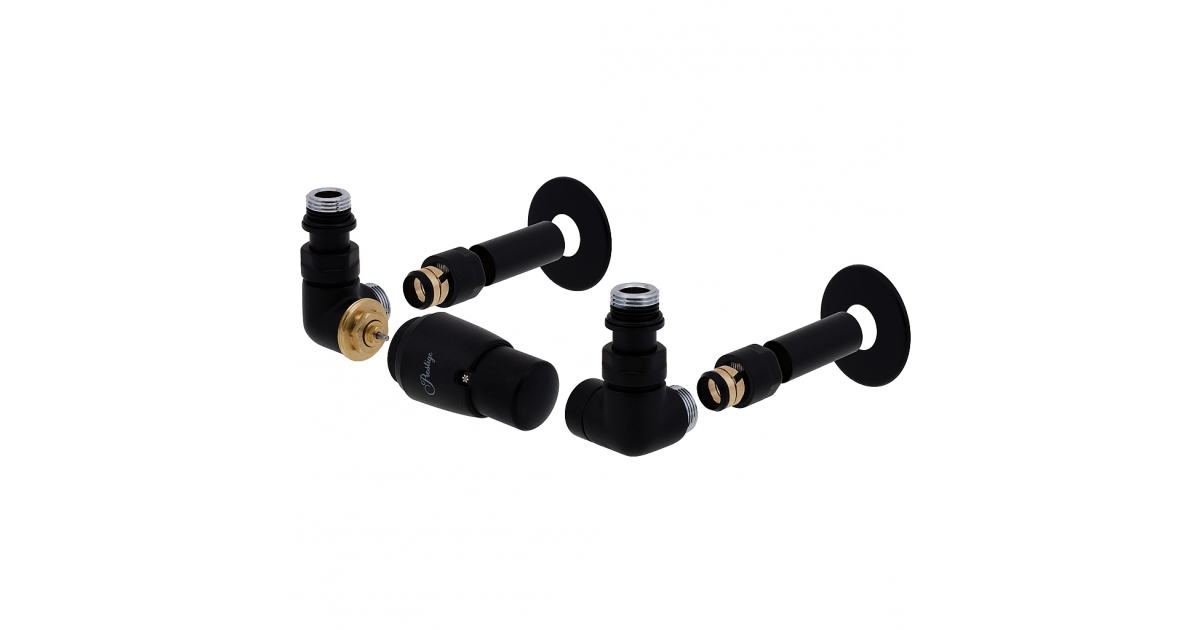

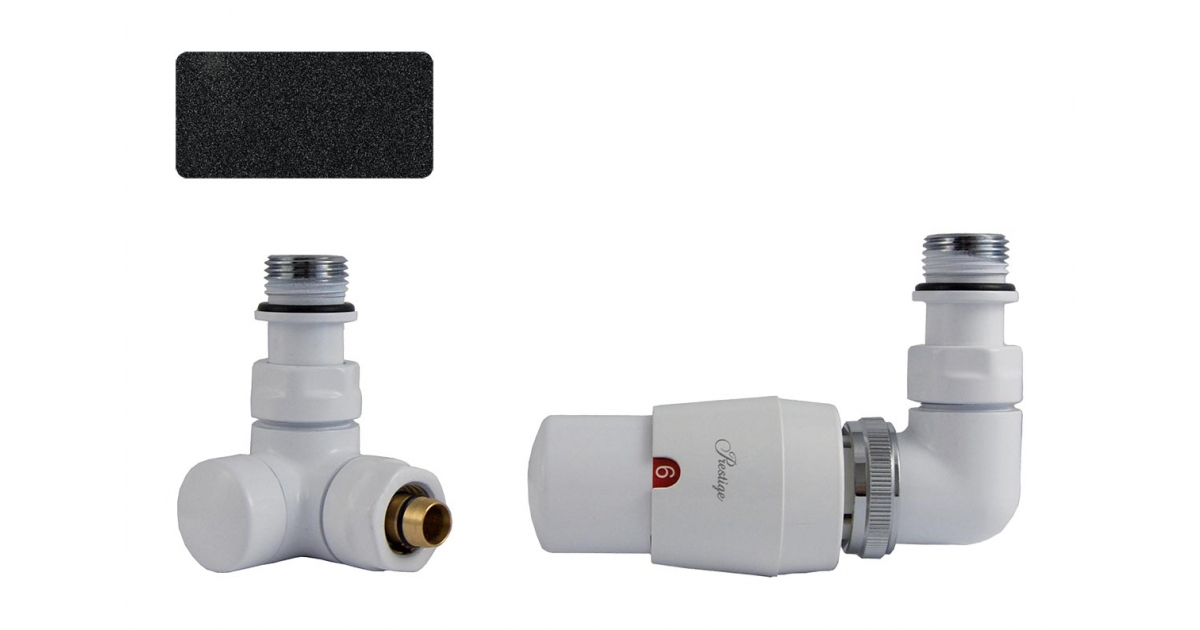

antracit matný grafit

antracit lesklý grafit

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Designová termostatická sada VISION stranová - bílá

Poptat produkt

Ke stažení

Brožura designové TRV (PDF dokument)

Varianty

Varianta produktu	barva	Obj. číslo	Cena bez DPH	DWG
Základní designová termostatická sada Vision stranová levá, připojení Cu 15x1mm	bílá	Vis06LCZ	2 170 Kč	CAD
Základní designová termostatická sada Vision stranová levá, připojení Pex-Al-Pex 16x2mm	bílá	Vis06LXZ	2 170 Kč	CAD
Základní designová termostatická sada Vision stranová pravá, připojení Cu 15x1mm	bílá	Vis06PCZ	2 170 Kč	CAD
Základní designová termostatická sada Vision stranová pravá připojení Pex-Al-Pex 16x2mm	bílá	Vis06PXZ	2 170 Kč	CAD

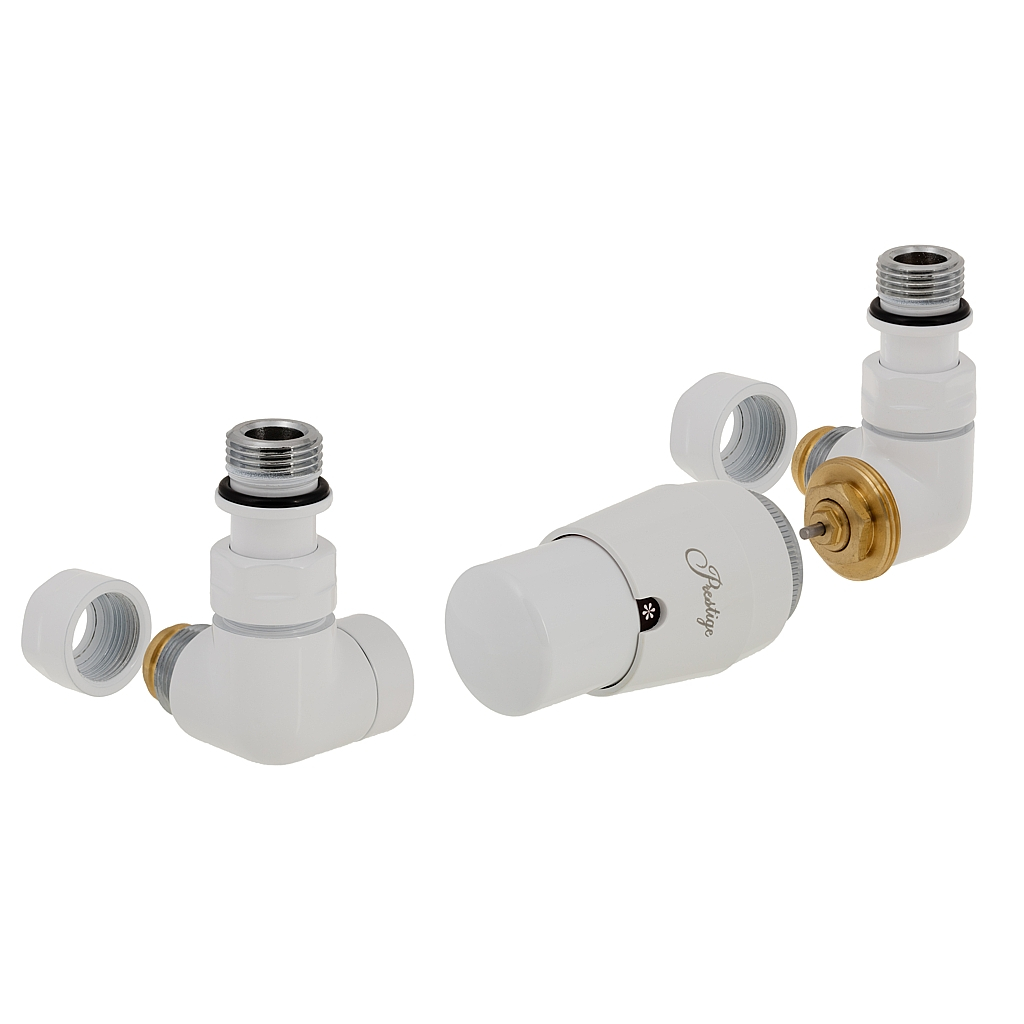

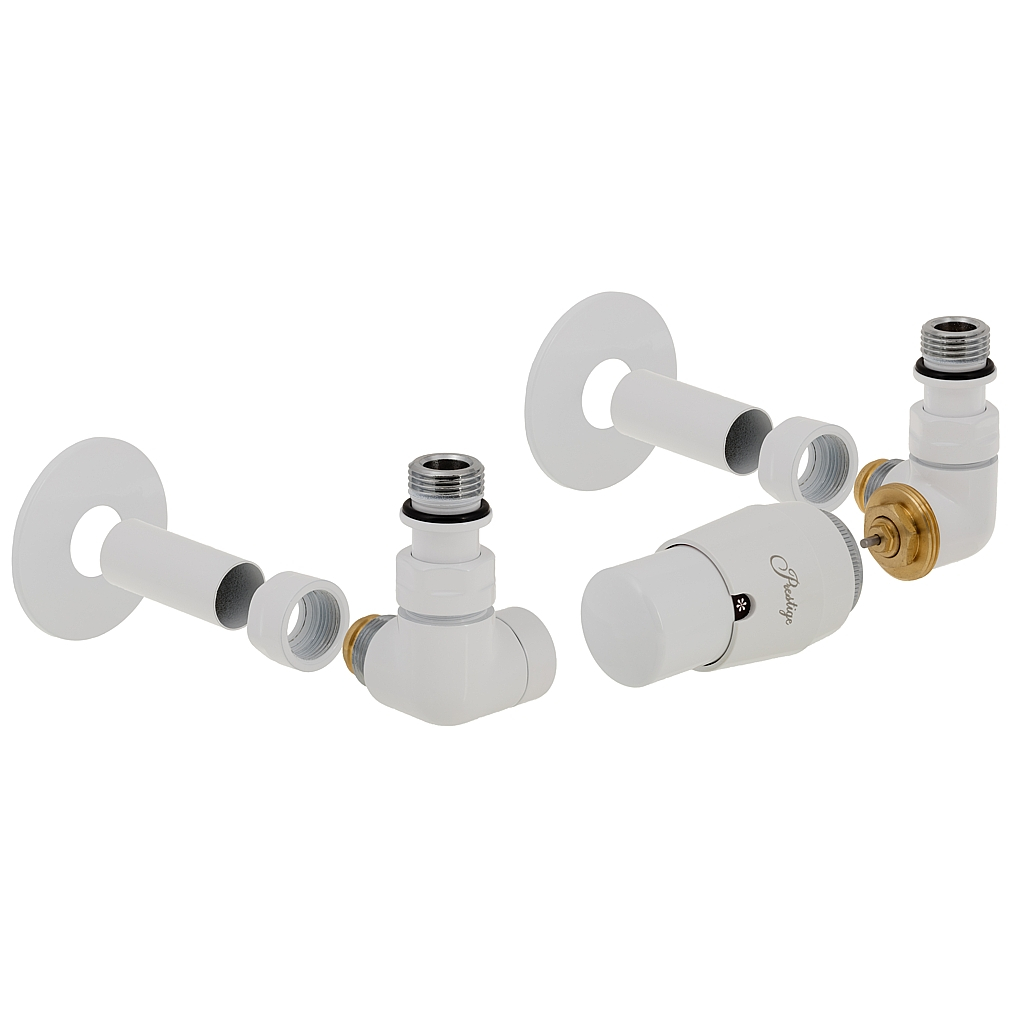

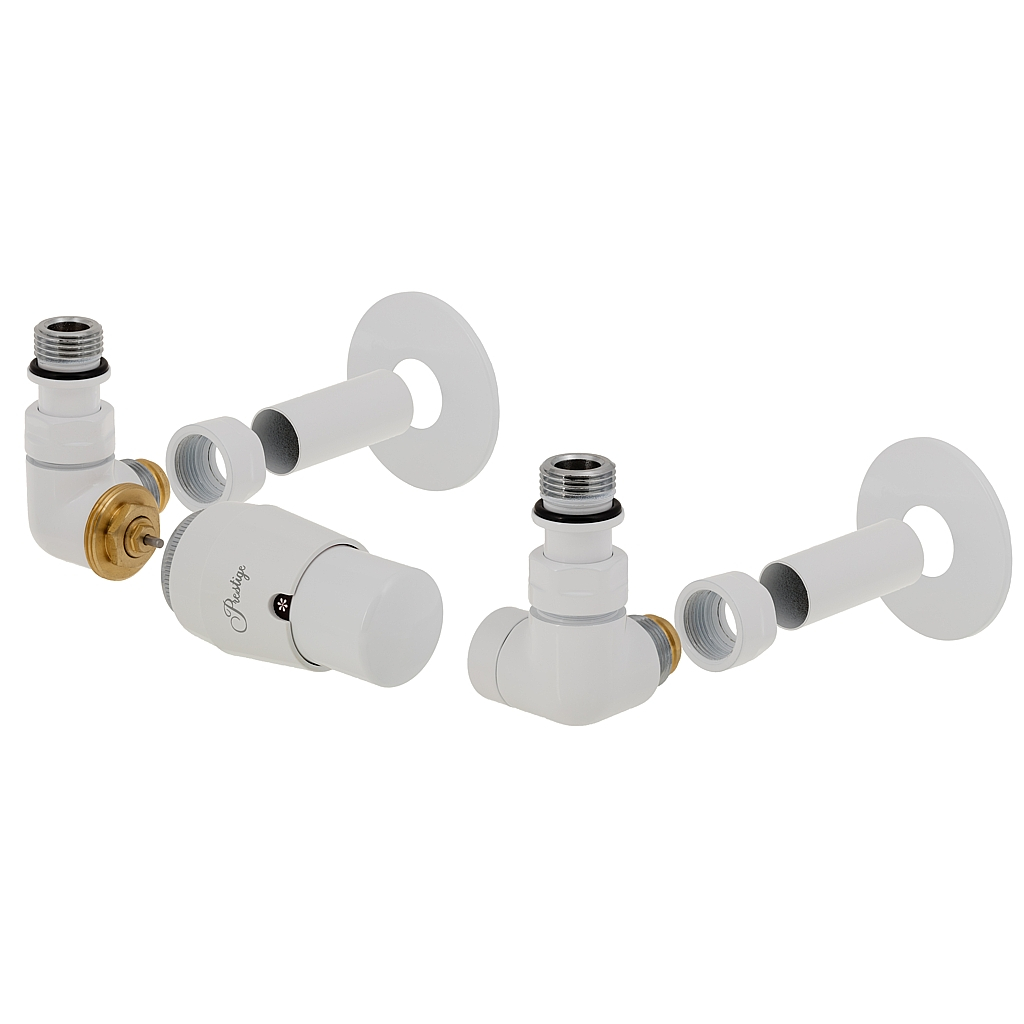

Kompletní designová termostatická sada Vision stranová levá, připojení Cu 15x1mm	bílá	Vis06LCK	2 877 Kč
Kompletní designová termostatická sada Vision stranová levá, připojení Pex-Al-Pex 16x2mm	bílá	Vis06LXK	2 877 Kč
Kompletní designová termostatická sada Vision stranová pravá, připojení Cu 15x1mm	bílá	Vis06PCK	2 877 Kč
Kompletní designová termostatická sada Vision stranová pravá připojení Pex-Al-Pex 16x2mm	bílá	Vis06PXK	2 877 Kč

Popis

Designový termostatický ventil osazený termostatickou hlavicí spolu s regulačním šroubením VISION slouží pro připojení otopného tělesa se spodním krajním připojením k rozvodu. Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.

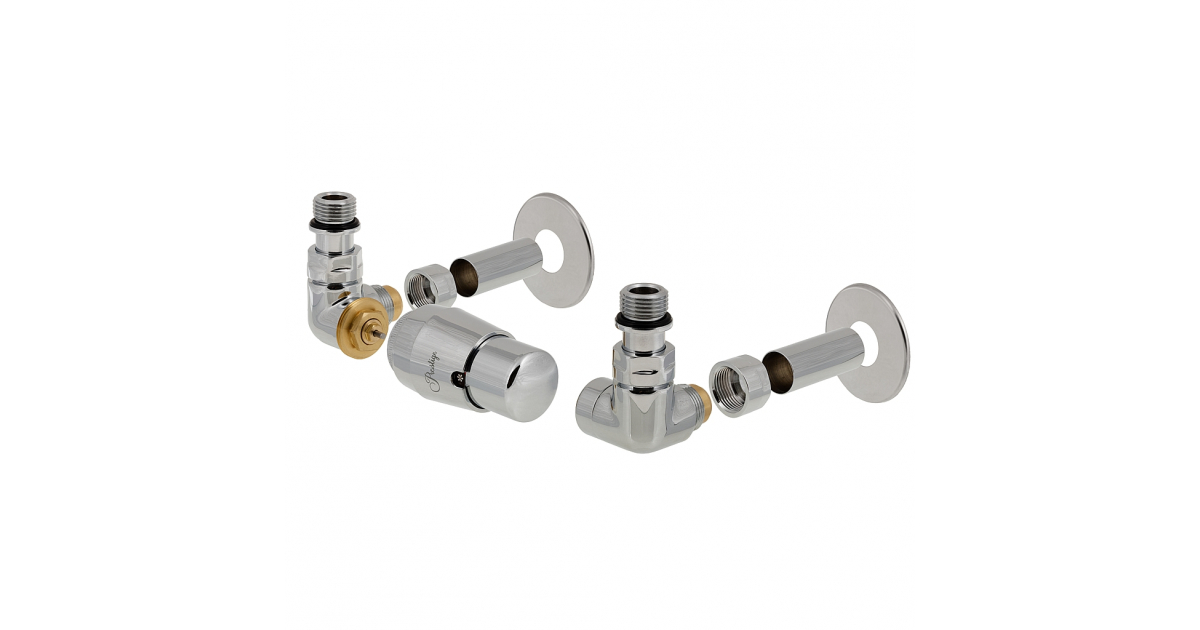

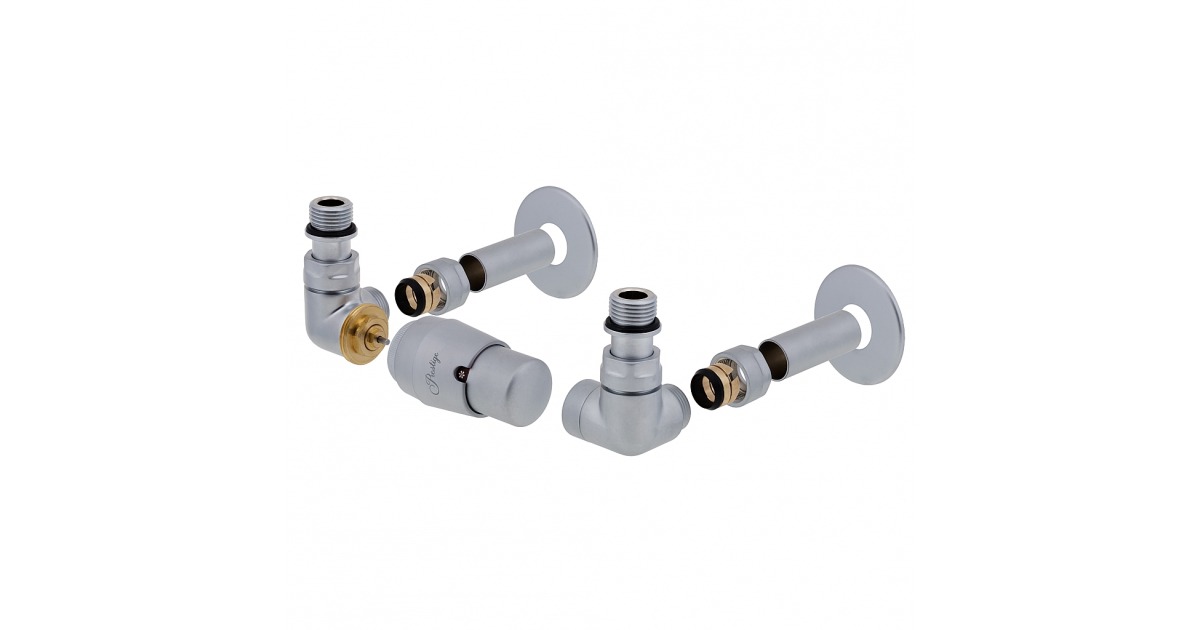

Součástí dodávky je termostatická hlavice Prestige se stejnou povrchovou úpravou, jako termostatický ventil a regulační šroubení a u kompletní sady i krytky průchodu stěnou a krytky dopojovacích trubek.

Díky velmi kvalitní povrchové úpravě a velkému výběru barev jsou sady VISION vhodné do prostor s vysokými nároky na design, zejména do koupelen.

Oblast použití:

Desková otopná tělesa se spodním krajním připojením
Trubková koupelnová otopná tělesa (žebříky) se spodním krajním připojením

Funkce:

Připojení otopného tělesa k rozvodu - svěrné spojky jsou součástí dodávky
Regulace výkonu otopného tělesa změnou průtoku
Nastavení a udržování žádané teploty v prostoru (termostatická hlavice je součástí dodávky)
Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
Uzavírání
Možnost zajištění termostatické hlavice proti nežádoucí manipulaci
Protimrazová ochrana

Rozměry

DN 15 / svěrná spojka Pex-Al-Pex 16×2
DN 15 / svěrná spojka Cu 15×1

Jmenovitý tlak

PN 10

Max. pracovní diferenční tlak

20 kPa

Max. uzavírací diferenční tlak

60 kPa

Max. pracovní teplota

120 °C

Min. pracovní teplota

0 °C

Materiál

Tělo šroubení:	mosaz
Těsnění:	EPDM
Pružina:	nerez

Povrchová úprava

galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Desková otopná tělesa
Koupelnová trubková otopná tělesa - žebříky

Obvyklý způsob použití

Kvalitní povrchová úprava v jedné z dvanácti dostupných barev umožňuje použití v prostorech s vysokými nároky na design jako např. v koupelnách.
Termostatický ventil ovládaný termostatickou hlavicí Prestige umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
Užitečnou funkcí je možnost uzavření při výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.

Připojení na rozvod vytápění:
