Designová termostatická sada UNICO - matný chrom

Designová termostatická sada UNICO - matný chrom

Designové připojovací uzavíratelné jednobodové radiátorové šroubení UNICO s integrovaným termostatickým ventilem a termostatickou hlavicí. Na výběr ze 18 barevných provedení.

Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.

Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

  • Prostory s vysokým nárokem na design, zejména koupelny
  • Trubková koupelnová otopná tělesa (žebříky) se spodním krajním připojením

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu barva Obj. číslo Cena bez DPH BIM DWG
Základní designová termostatická sada Unico levá, připojení Cu 15x1mm matný chrom Uni03LCZ 3 740 Kč CAD
Základní designová termostatická sada Unico levá, připojení Pex-Al-Pex 16x2mm matný chrom Uni03LXZ 3 740 Kč CAD
Základní designová termostatická sada Unico pravá, připojení Cu 15x1mm matný chrom Uni03PCZ 3 740 Kč CAD
Základní designová termostatická sada Unico pravá připojení Pex-Al-Pex 16x2mm matný chrom Uni03PXZ 3 740 Kč CAD
Kompletní designová termostatická sada Unico levá, připojení Cu 15x1mm matný chrom Uni03LCK 4 415 Kč
Kompletní designová termostatická sada Unico levá, připojení Pex-Al-Pex 16x2mm matný chrom Uni03LXK 4 415 Kč
Kompletní designová termostatická sada Unico pravá, připojení Cu 15x1mm matný chrom Uni03PCK 4 415 Kč
Kompletní designová termostatická sada Unico pravá připojení Pex-Al-Pex 16x2mm matný chrom Uni03PXK 4 415 Kč

Popis

Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

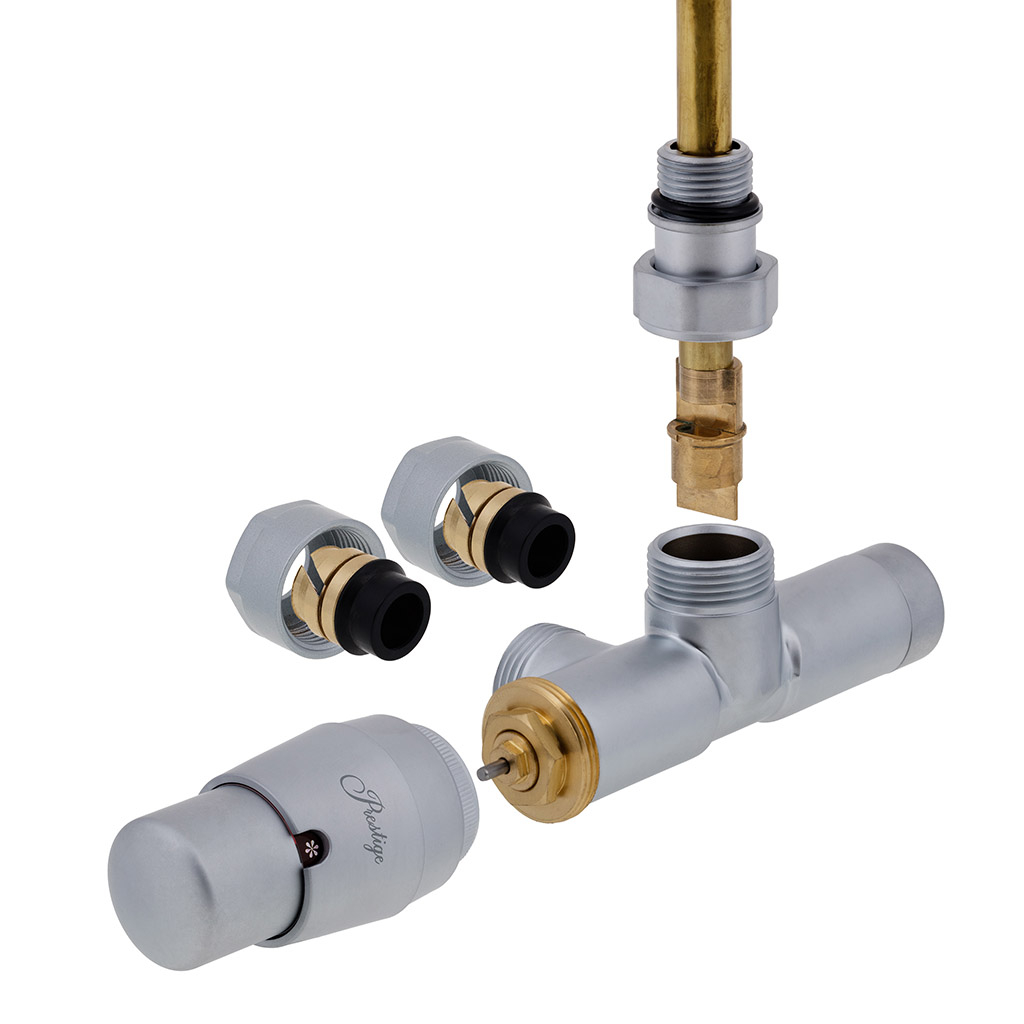

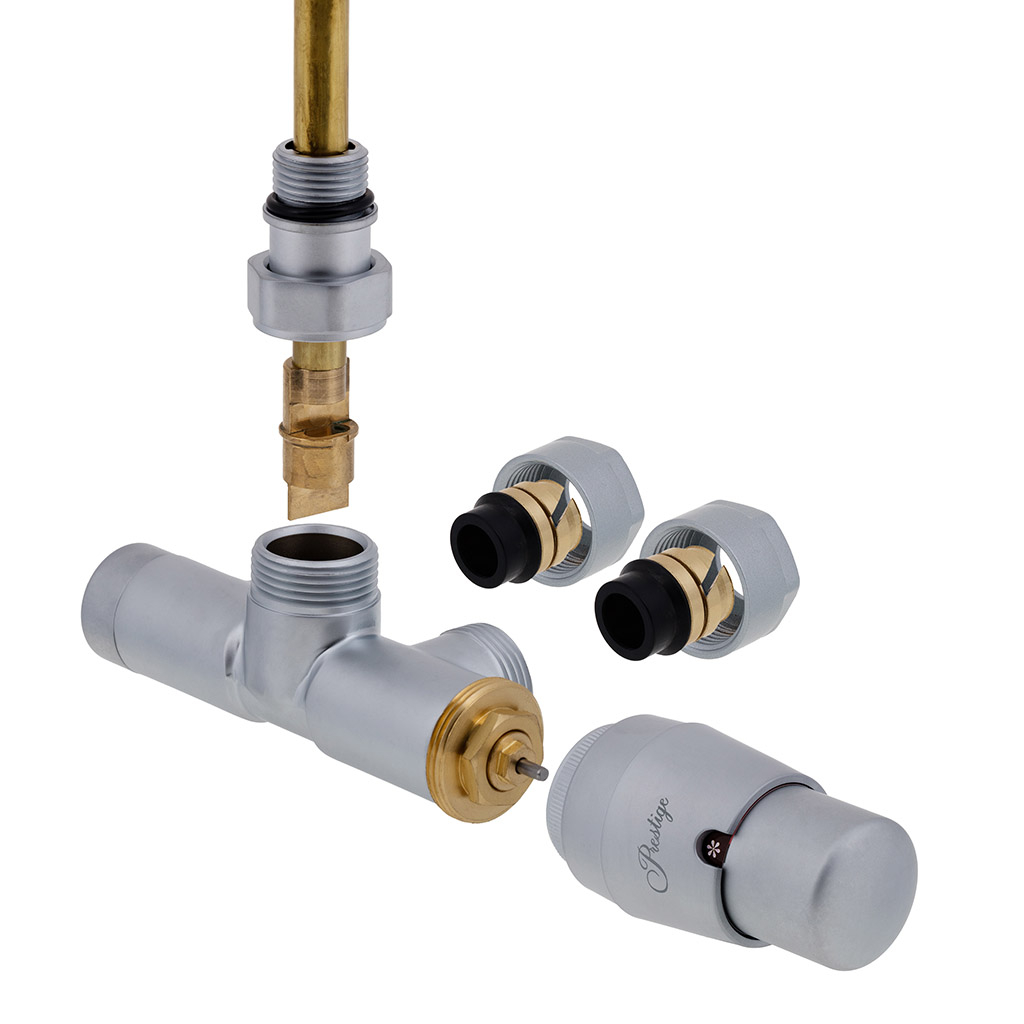

Základní sada obsahuje:

1x Ventil UNICO dané barvy

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

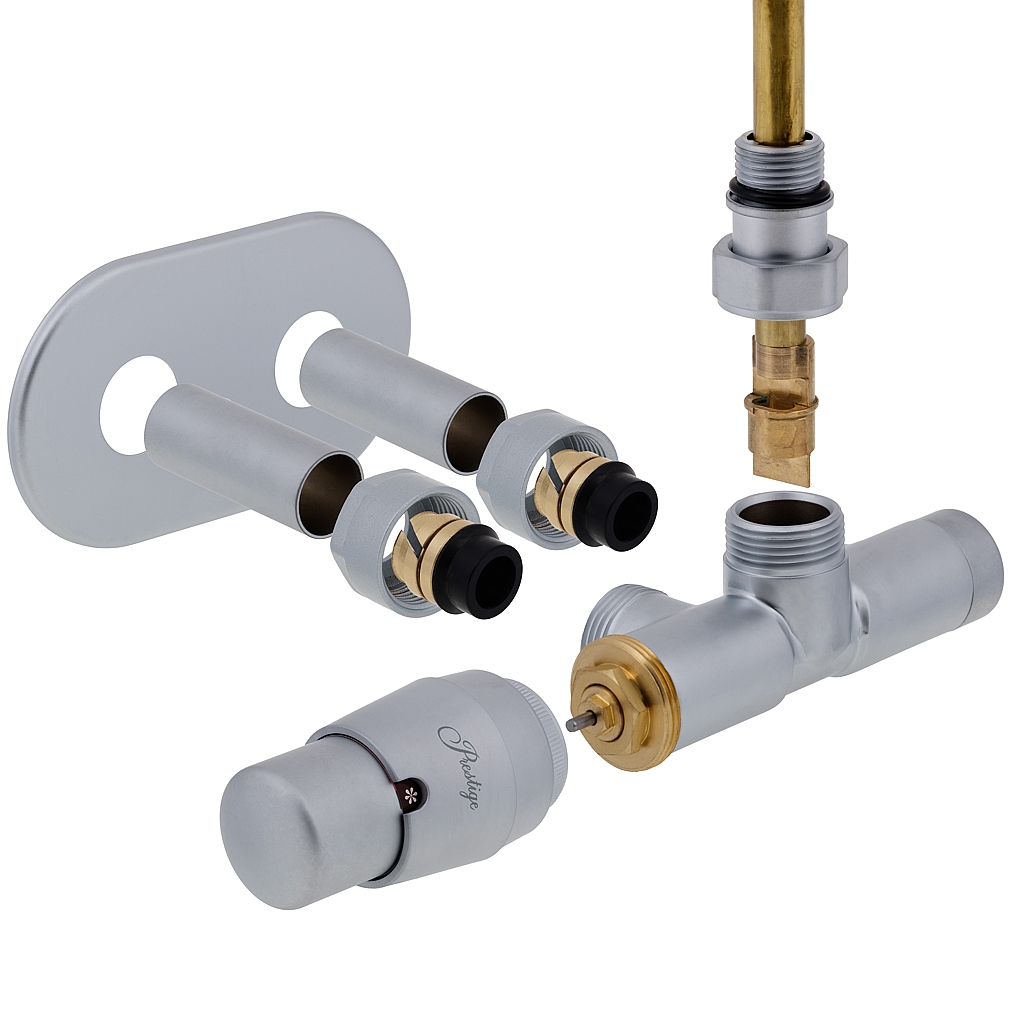

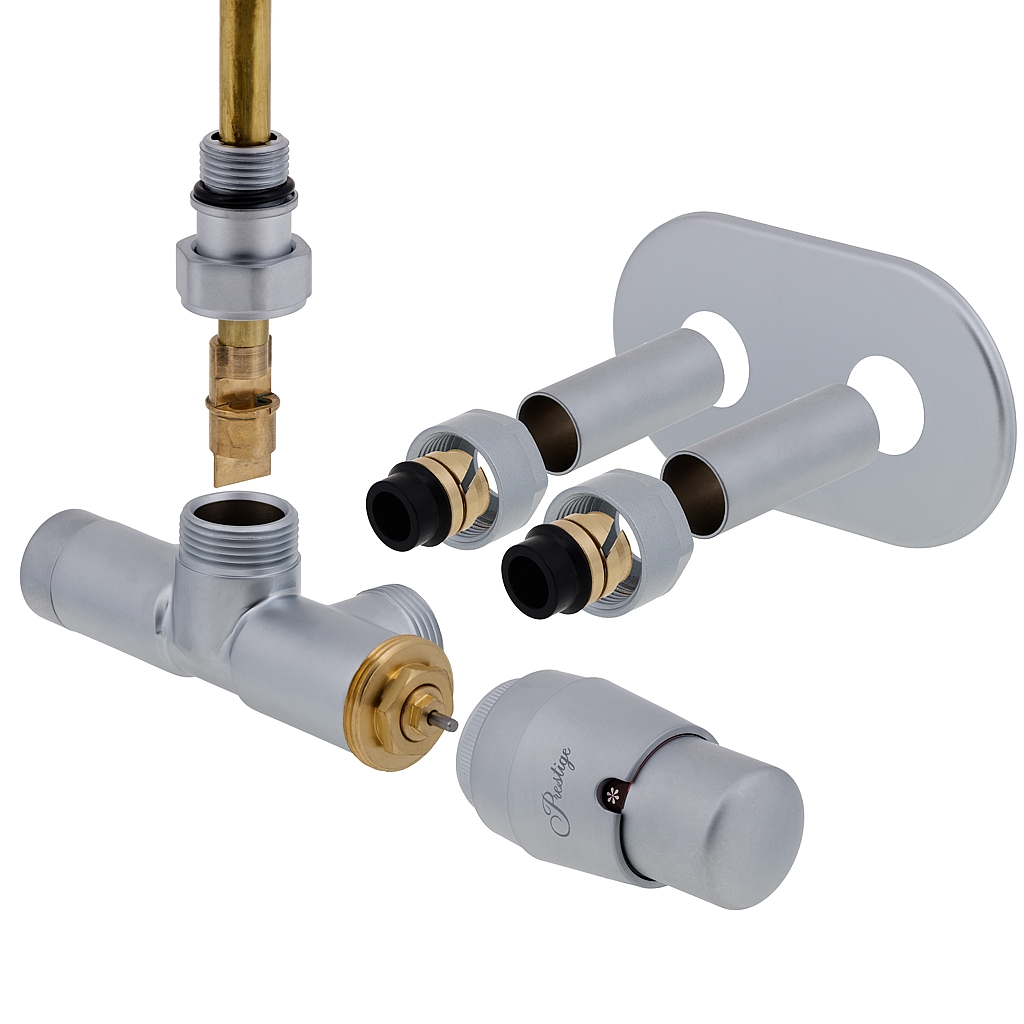

Kompletní sada obsahuje:

1x Ventil UNICO dané barby

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2m

1x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozměry DN 15–20 / EK (eurokonus)
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 25 kPa
Max. uzavírací diferenční tlak 100 kPa
Max. pracovní teplota 120 °C
Min. pracovní teplota 0 °C
Materiál
Tělo šroubení: mosaz
Těsnění: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Desková otopná tělesa
  • Koupelnová trubková otopná tělesa - žebříky

Obvyklý způsob použití

Připojovací uzavíratelná radiátorová šroubení UNICO s integrovaným termostatickým ventilem a termostatickou hlavicí slouží pro připojení deskových nebo trubkových otopných těles se spodním krajním připojením k rozvodu vytápění.

  • Kvalitní povrchová úprava v jedné z dvanácti dostupných barev umožňuje použití v prostorech s vysokými nároky na design, typicky v koupelnách.
  • Integrovaný termostatický ventil ovládaný termostatickou hlavicí Prestige umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
  • Na straně rozvodu je šroubení zakončeno závitem ¾” Eurokonus, a je tedy možné jej na hlavní rozvod připojit pomocí svěrných spojek.
  • Užitečnou funkcí je možnost uzavření při případné výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.

Připojení na rozvod vytápění:

Díky využití pouze jednoho připojovacího portu otopného tělesa pro přívod i odvod vody z topného tělesa je možné druhý port použít například pro instalaci topné tyče.

Levé provedení:

Termostatická hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení:

Termostatická hlavice vpravo při čelním pohledu na otopné těleso
