Designová termostatická sada MASTER - matná bílá

Designová termostatická sada MASTER - matná bílá

Designový úhlový levý nebo úhlový pravý termostatický ventil osazený termostatickou hlavicí v sadě s regulačním šroubením MASTER slouží pro připojení deskového, článkového nebo koupelnového otopného tělesa k rozvodu.

Všechny viditelné části sady (ventil, šroubení, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.

Oblast použití:

  • Prostory s vysokým nárokem na design - vstupní haly, obývací pokoje, prostory v retro designu, koupelny
  • Desková otopná tělesa
  • Článková otopná tělesa
  • Koupelnová otopná tělesa - tzn. žebříky

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití
Designová termostatická sada MASTER - matná bílá

Designová termostatická sada MASTER - matná bílá

Poptat produkt

Varianty

Varianta produktu barva Obj. číslo Cena bez DPH BIM DWG

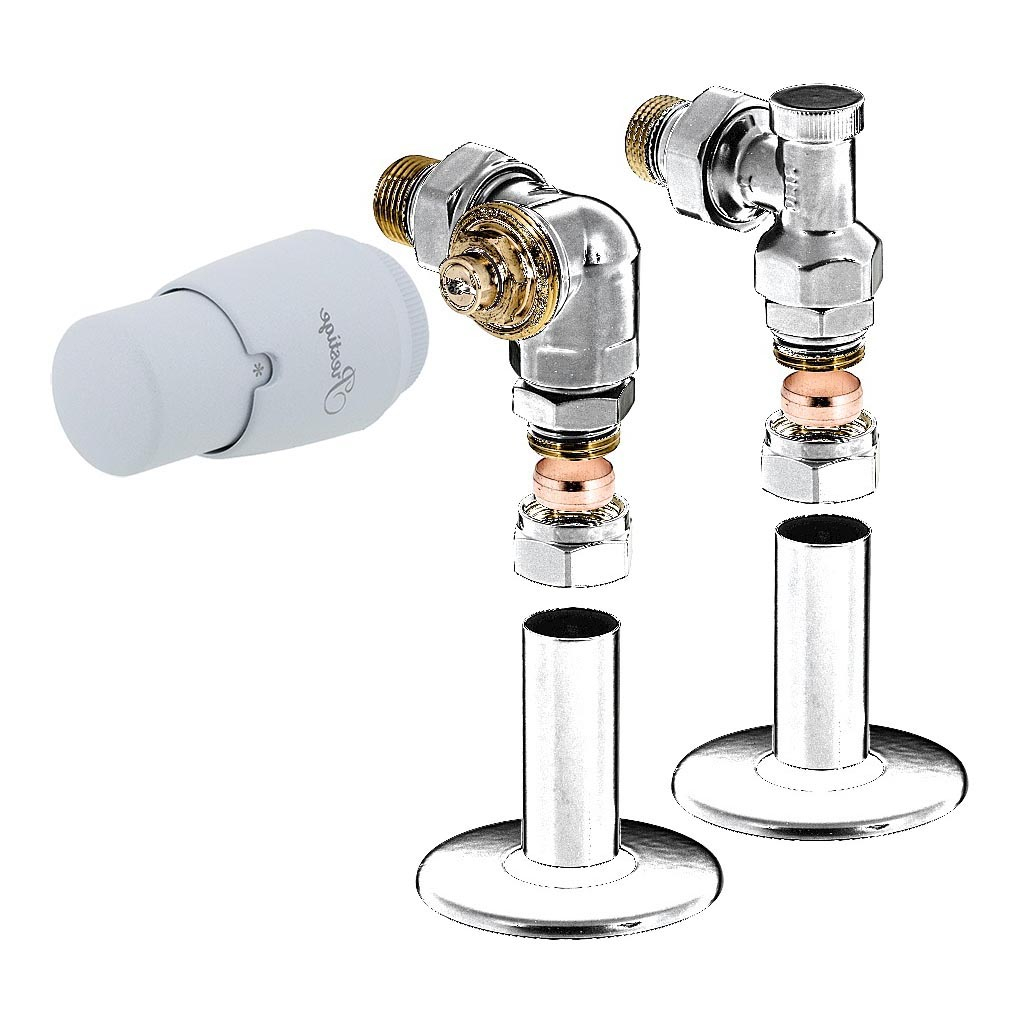

Kompletní designová termostatická sada Master úhlová levá, připojení Cu 15x1mm matná bílá Mas19LC 3 645 Kč
Kompletní designová termostatická sada Master úhlová levá, připojení Pex-Al-Pex 16x2mm matná bílá Mas19LX 3 645 Kč

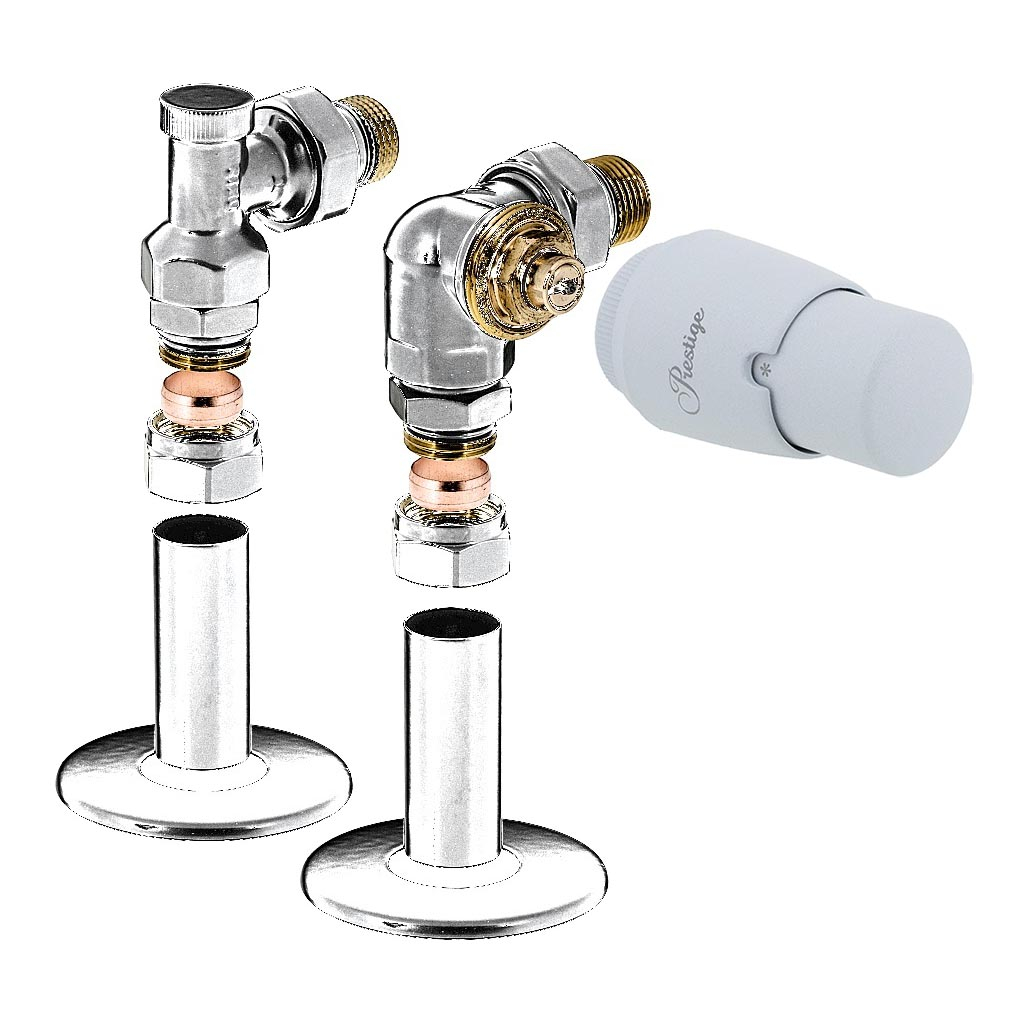

Kompletní designová termostatická sada Master úhlová pravá, připojení Cu 15x1mm matná bílá Mas19PC 3 645 Kč
Kompletní designová termostatická sada Master úhlová pravá, připojení Pex-Al-Pex 16x2mm matná bílá Mas19PX 3 645 Kč

Popis

Designový úhlový levý nebo úhlový pravý termostatický ventil osazený termostatickou hlavicí v sadě s regulačním šroubením MASTER slouží pro připojení deskového, článkového nebo koupelnového otopného tělesa k rozvodu. Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.

Součástí dodávky je termostatická hlavice Prestige se stejnou povrchovou úpravou jako termostatický ventil a regulační šroubení, připojovací svěrné spojky, krytky dopojovacích trubek a krytky průchodu stěnou / podlahou



Oblast použití:

  • Prostory s vysokým nárokem na design - vstupní haly, obývací pokoje, prostory v retro designu
  • Desková otopná tělesa
  • Článková otopná tělesa
  • Koupelnová otopná tělesa

Funkce:

  • Připojení otopného tělesa k rozvodu - svěrné spojky jsou součástí dodávky
  • Regulace výkonu otopného tělesa změnou průtoku
  • Nastavení a udržování žádané teploty v prostoru (termostatická hlavice je součástí dodávky)
  • Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
  • Uzavírání
  • Možnost zajištění termostatické hlavice proti nežádoucí manipulaci
  • Protimrazová ochrana
Rozměry DN 15 / svěrná spojka Pex-Al-Pex 16×2
DN 15 / svěrná spojka Cu 15×1
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 20 kPa
Max. uzavírací diferenční tlak 60 kPa
Max. pracovní teplota 120 °C
Min. pracovní teplota 0 °C
Materiál
Tělo šroubení: mosaz
Těsnění: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Desková otopná tělesa
  • Článková otopná tělesa
  • Koupelnová otopná tělesa

Obvyklý způsob použití

Designový termostatický ventil osazený termostatickou hlavicí spolu s regulačním šroubením MASTER slouží pro připojení deskového, článkového nebo koupelnového otopného tělesa k rozvodu vytápění.

  • Kvalitní povrchová úprava v jedné z šestnácti dostupných barev umožňuje použití v prostorech s vysokými nároky na design.
  • Termostatický ventil ovládaný termostatickou hlavicí Prestige umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem, a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.
  • Termostatický ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
  • Užitečnou funkcí je možnost uzavření při výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.

Připojení na rozvod vytápění:
