Designová termostatická sada 343 / 344 lesklý chrom

Designové připojovací uzavíratelné radiátorové šroubení s integrovaným termostatickým ventilem a termostatickou hlavicí. Barvy základní (poniklovaná mosaz), lesklý chrom, bílá a černá

Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

Prostory s vysokým nárokem na design, zejména koupelny
Desková otopná tělesa se spodním připojením s roztečí portů 50 mm
Trubková koupelnová otopná tělesa (žebříky) se spodním připojením s roztečí portů 50 mm

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Designová termostatická sada 343 / 344 lesklý chrom

Poptat produkt

Ke stažení

Varianty

Varianta produktu	barva	Obj. číslo	Cena bez DPH	DWG
Základní designová termostatická sada 343 rohová, připojení Cu 15×1 mm	lesklý chrom	34302CZ	2 133 Kč	CAD
Základní designová termostatická sada 343 rohová, připojení Pex-Al-Pex 16×2 mm	lesklý chrom	34302XZ	2 133 Kč	CAD
Základní designová termostatická sada 344 přímá, připojení Cu 15×1 mm	lesklý chrom	34402CZ	2 133 Kč	CAD
Základní designová termostatická sada 344 přímá, připojení Pex-Al-Pex 16×2 mm	lesklý chrom	34402XZ	2 133 Kč	CAD
Kompletní designová termostatická sada 343 rohová, připojení Cu 15×1 mm	lesklý chrom	34302CK	2 911 Kč
Kompletní designová termostatická sada 343 rohová, připojení Pex-Al-Pex 16×2 mm	lesklý chrom	34302XK	2 911 Kč
Kompletní designová termostatická sada 344 přímá, připojení Cu 15×1 mm	lesklý chrom	34402CK	2 911 Kč
Kompletní designová termostatická sada 344 přímá, připojení Pex-Al-Pex 16×2 mm	lesklý chrom	34402XK	2 911 Kč

Popis

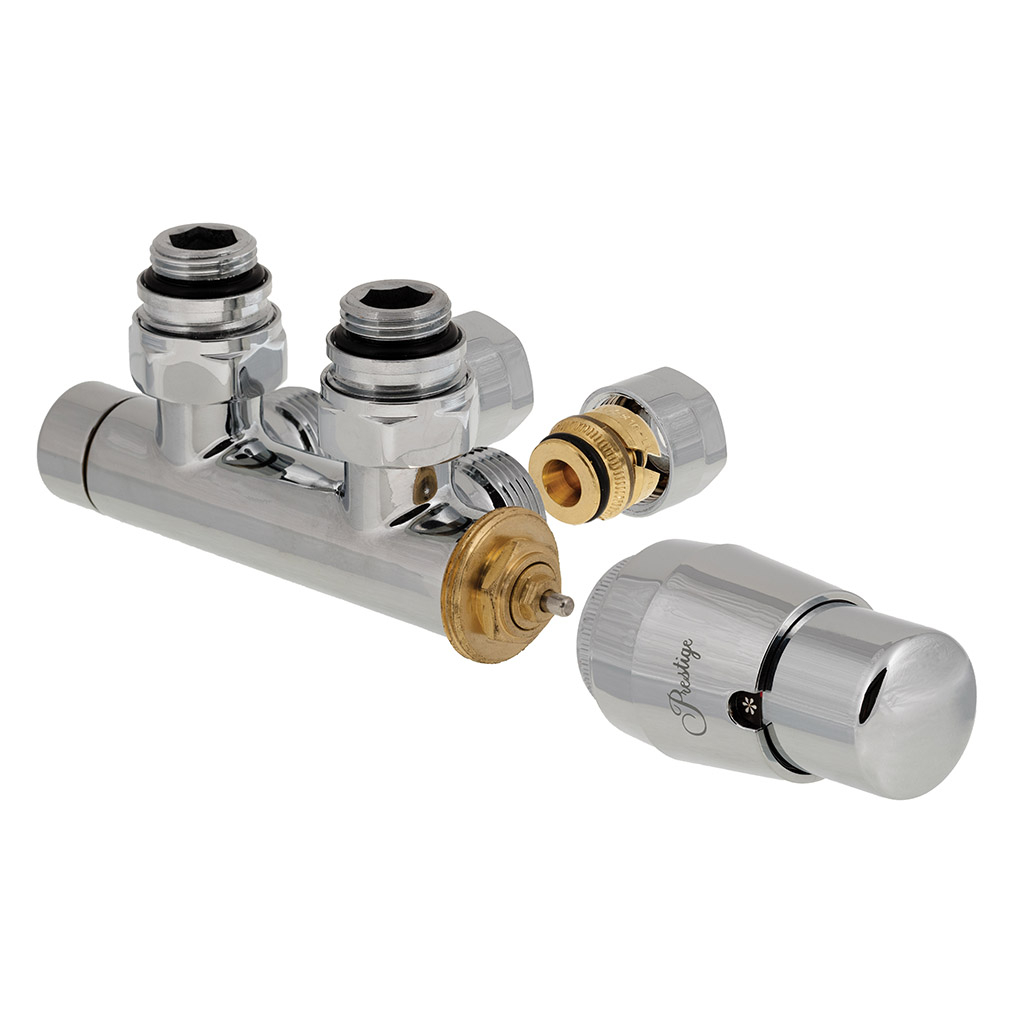

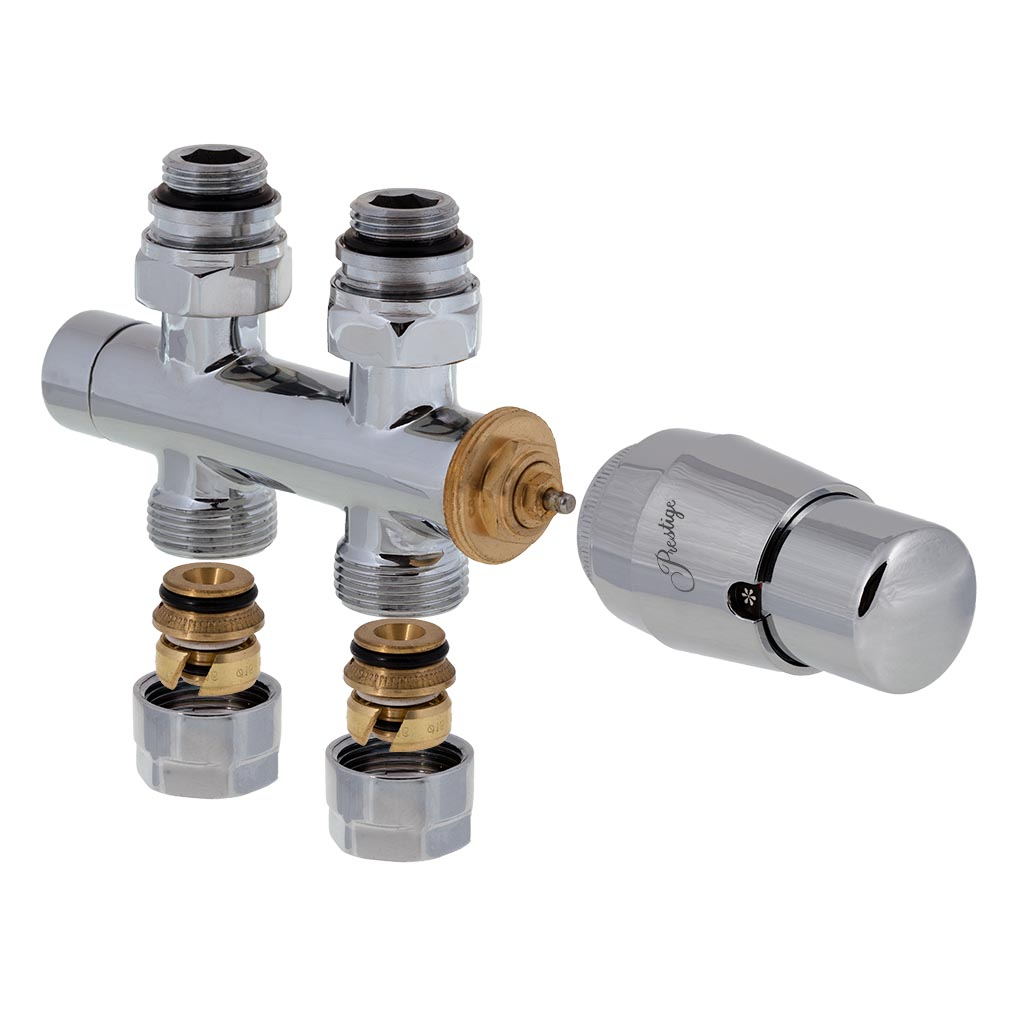

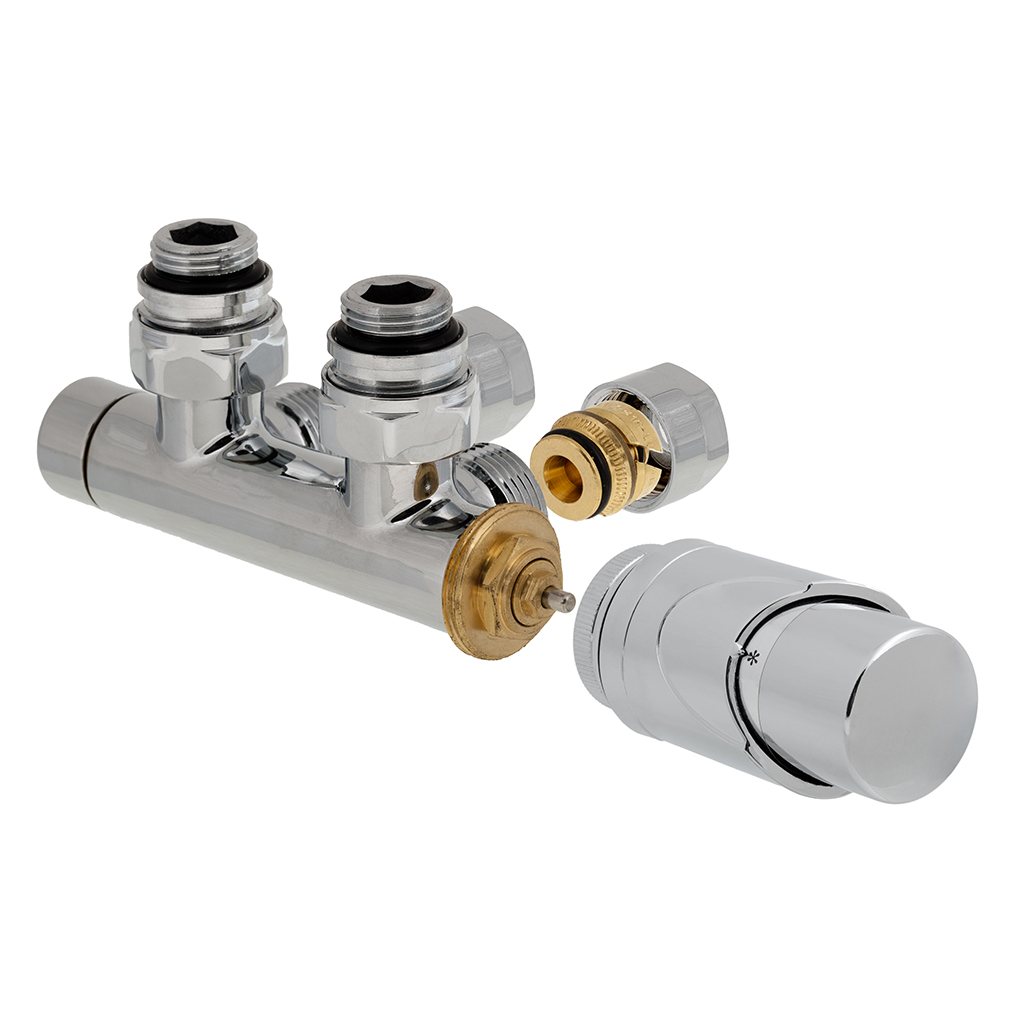

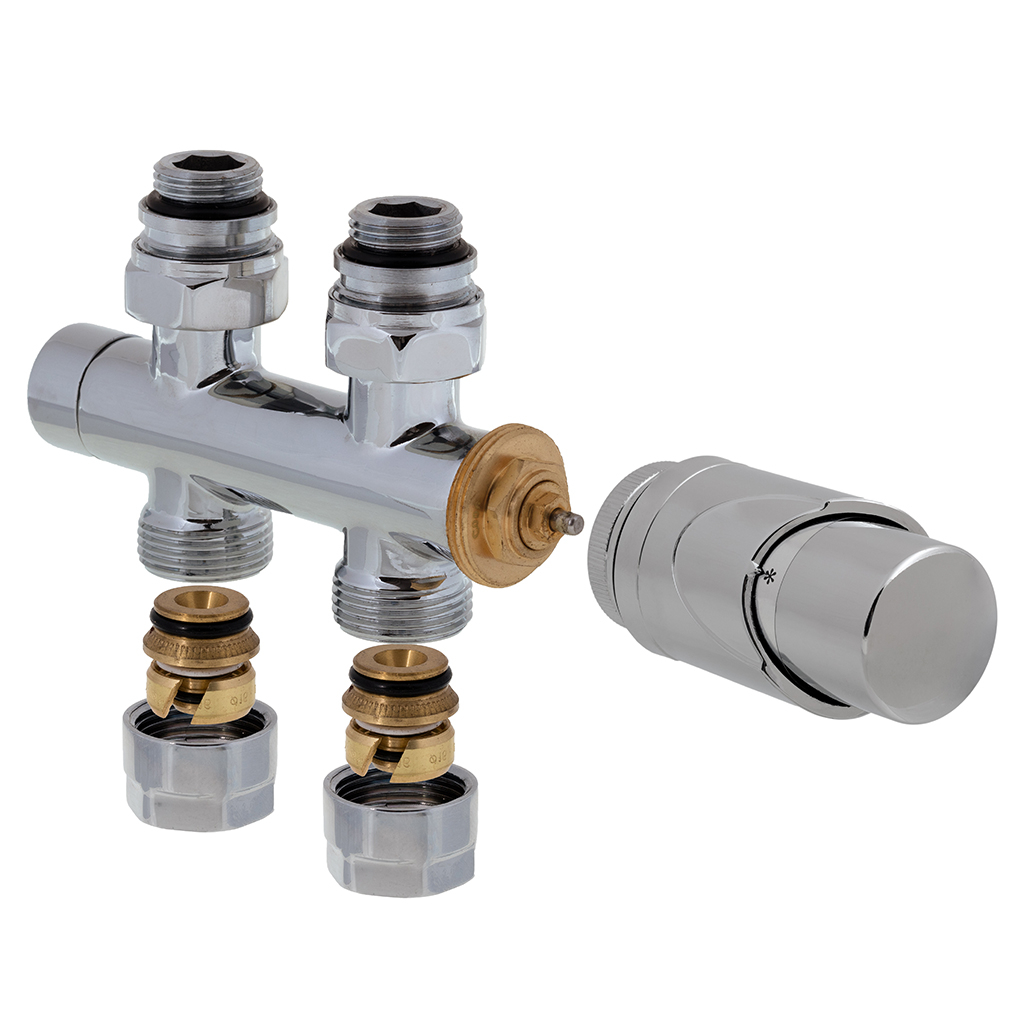

Základní sada obsahuje:

1x Ventil 343 nebo 344 dané barvy

1x Termostatickou hlavici dané barvy

2x Redukci ½" / ¾"

2x Svěrnou spojku Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm

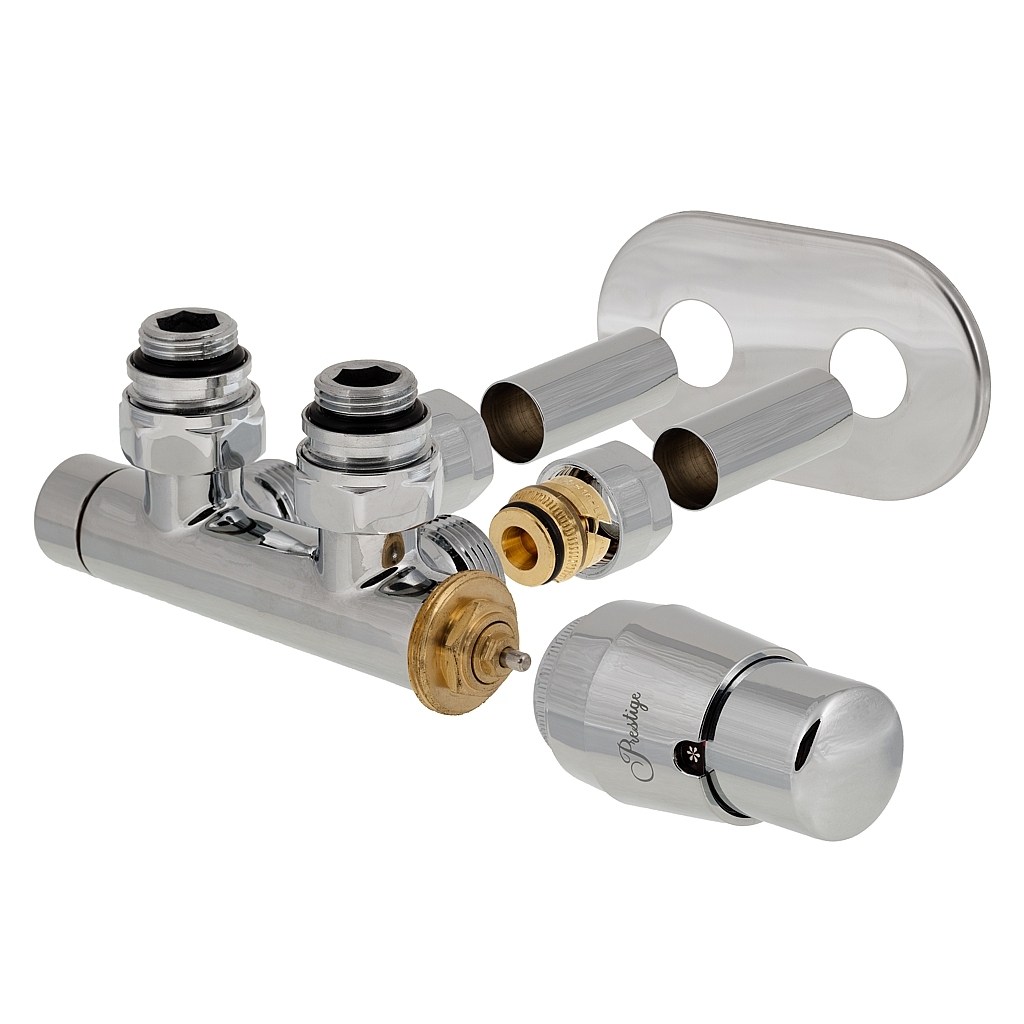

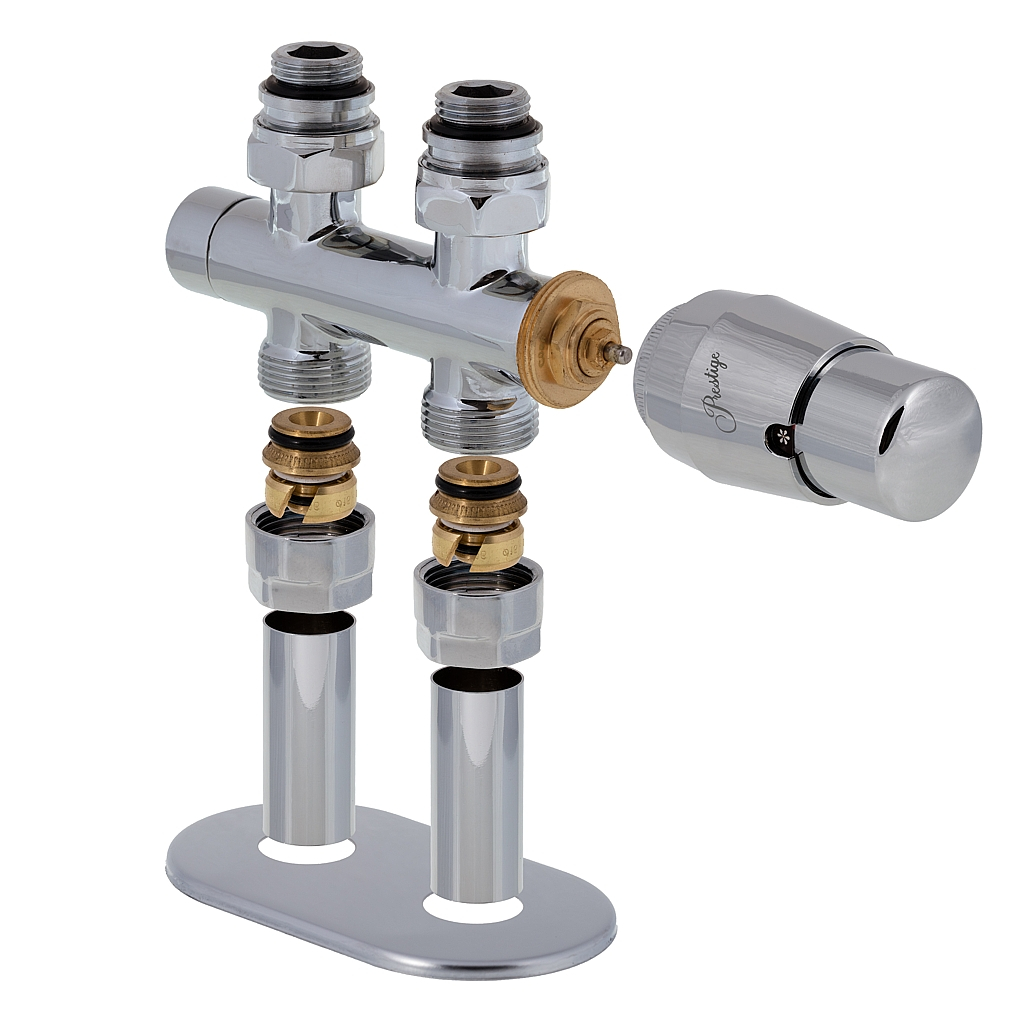

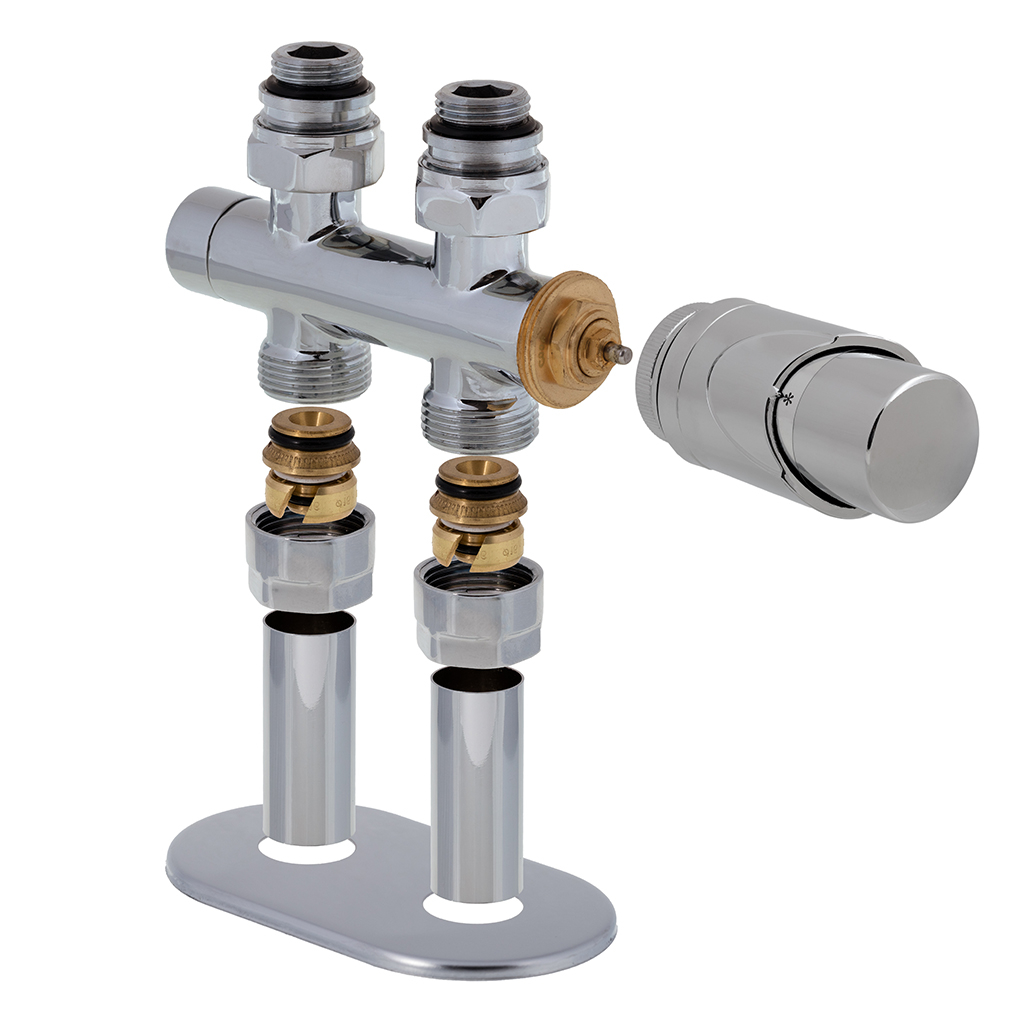

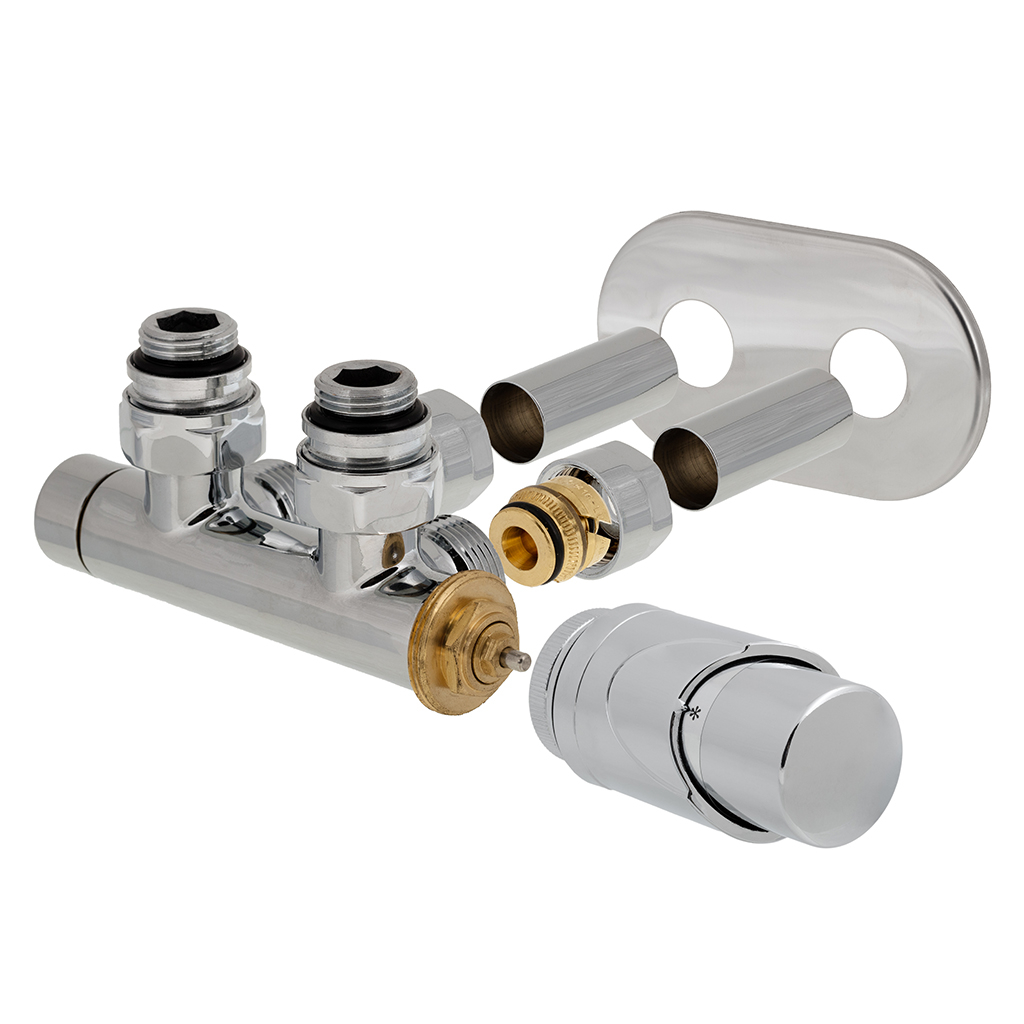

Kompletní sada obsahuje:

1x Ventil 343 nebo 344 dané barvy

1x Termostatickou hlavici dané barvy

2x Redukci ½" / ¾"

2x Svěrnou spojku Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm

1x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozměry

DN 15–20 / EK (eurokonus)

Jmenovitý tlak

PN 10

Max. pracovní diferenční tlak

25 kPa

Max. uzavírací diferenční tlak

100 kPa

Max. pracovní teplota

120 °C

Min. pracovní teplota

0 °C

Materiál

Tělo šroubení:	mosaz
Těsnění:	EPDM
Pružina:	nerez

Povrchová úprava

galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Desková otopná tělesa
Koupelnová trubková otopná tělesa - žebříky

Obvyklý způsob použití

Připojovací uzavíratelná radiátorová šroubení 343 s integrovaným termostatickým ventilem a termostatickou hlavicí slouží pro připojení deskových nebo trubkových otopných těles se spodním připojením k rozvodu vytápění.

připojení 343 rohové provedení na rozvod vytápění:
