Designová radiátorová sada INTEGRA středová - antracit, matný grafit

Designová radiátorová sada INTEGRA středová - antracit, matný grafit

Sada designového ventilu osazeného ruční hlavicí a regulačního šroubení INTEGRA slouží pro připojení otopného tělesa se středovým připojením k rozvodu a současně přímé instalaci elektrická topné tyče do tělesa (topná tyč se objednává samostatně - není součástí sady Integra).

Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.

Levé provedení: Ruční hlavice vlevo při čelním pohledu na otopné těleso

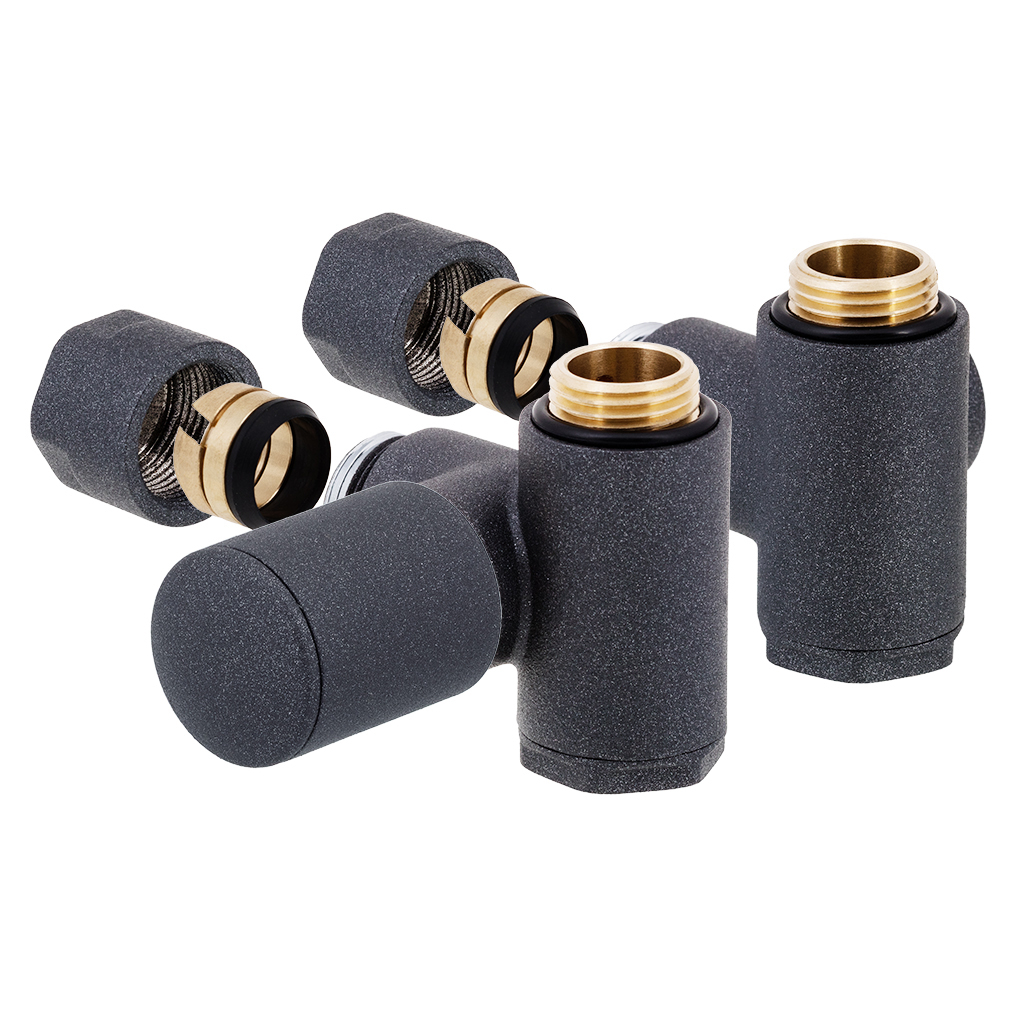

Pravé provedení: Ruční hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

  • Prostory s vysokým nárokem na design, zejména koupelny
  • Trubková koupelnová otopná tělesa (žebříky) se spodním stranovým připojením

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití
Designová radiátorová sada INTEGRA středová - antracit, matný grafit

Designová radiátorová sada INTEGRA středová - antracit, matný grafit

Poptat produkt

Varianty

Varianta produktu barva Obj. číslo Cena bez DPH BIM DWG
Základní designová radiátorová sada Integra středová levá, připojení Cu 15x1mm antracit matný grafit Inr05PCZ 3 426 Kč
Základní designová radiátorová sada Integra středová levá, připojení Pex-Al-Pex 16x2mm antracit matný grafit Inr05PXZ 3 426 Kč
Základní designová radiátorová sada Integra středová pravá, připojení Cu 15x1mm antracit matný grafit Inr05LCZ 3 426 Kč
Základní designová radiátorová sada Integra středová pravá připojení Pex-Al-Pex 16x2mm antracit matný grafit Inr05LXZ 3 426 Kč
Kompletní designová radiátorová sada Integra středová levá, připojení Cu 15x1mm antracit matný grafit Inr05PCS 4 390 Kč
Kompletní designová radiátorová sada Integra středová levá, připojení Pex-Al-Pex 16x2mm antracit matný grafit Inr05PXS 4 390 Kč
Kompletní designová radiátorová sada Integra středová pravá, připojení Cu 15x1mm antracit matný grafit Inr05LCS 4 390 Kč
Kompletní designová radiátorová sada Integra středová pravá připojení Pex-Al-Pex 16x2mm antracit matný grafit Inr05LXS 4 390 Kč

Popis

Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

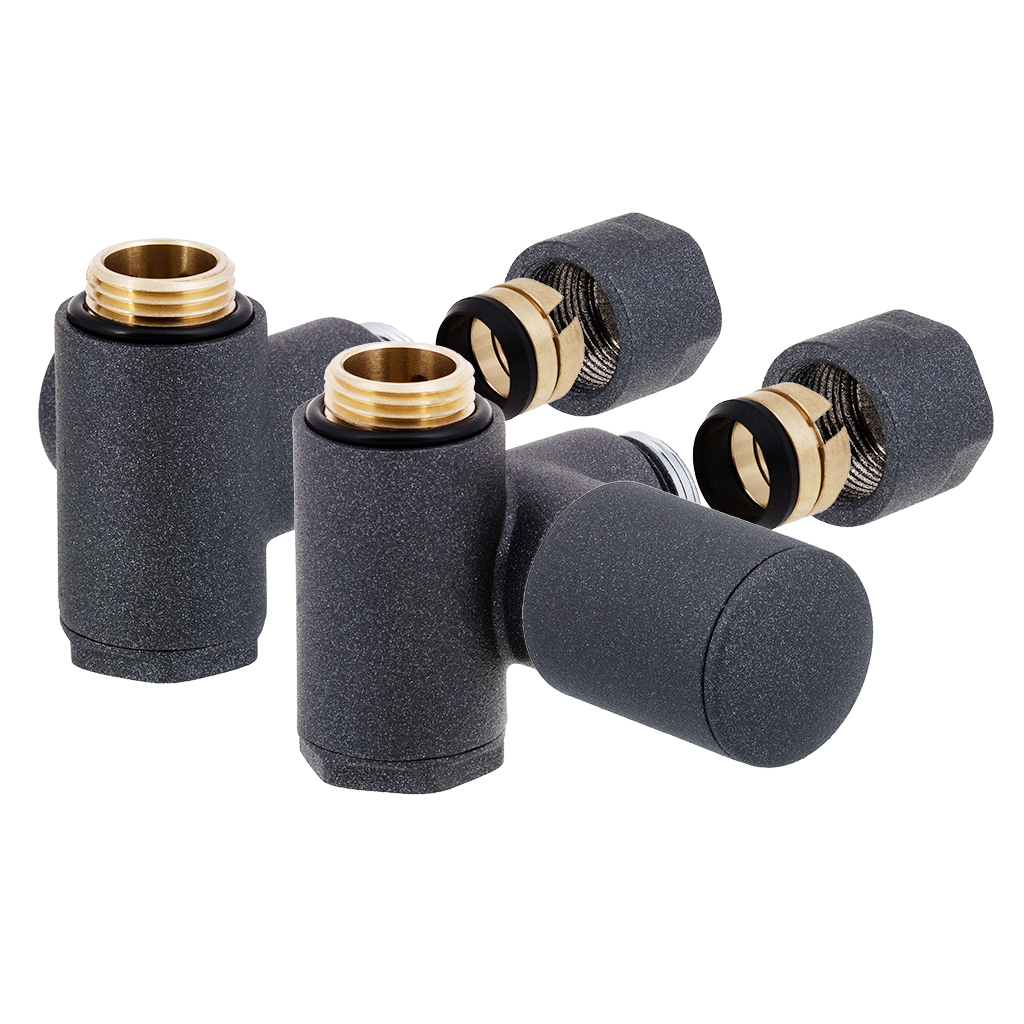

Základní sada obsahuje:

1x Ventil Integra dané barvy

1x Regulační šroubení Integra dané barvy

1x Ruční hlavici dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

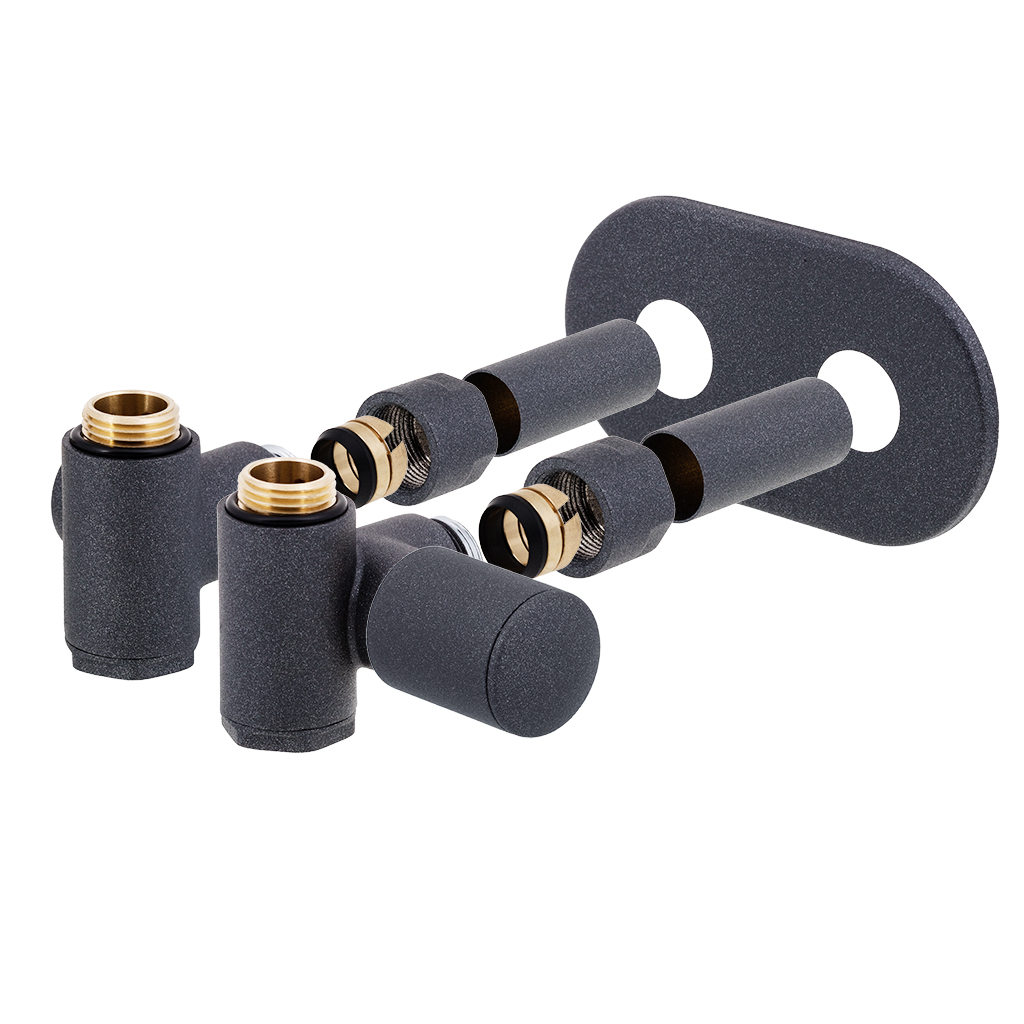

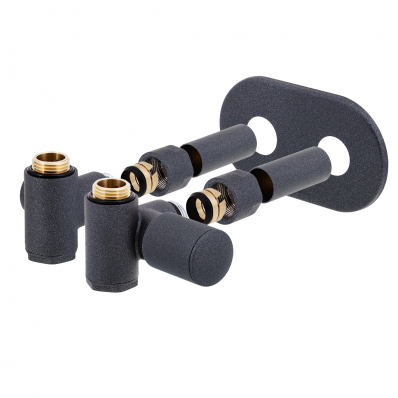

Kompletní sada obsahuje:

1x Ventil Integra dané barvy

1x Regulační šroubení Integra dané barvy

1x Ruční hlavici dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

1x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozměry DN 15 / svěrná spojka Pex-Al-Pex 16×2
DN 15 / svěrná spojka Cu 15×1
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 20 kPa
Max. uzavírací diferenční tlak 60 kPa
Max. pracovní teplota 120 °C
Min. pracovní teplota 0 °C
Materiál
Tělo šroubení: mosaz
Těsnění: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Koupelnová trubková otopná tělesa - žebříky s požadavkem na osazení elektrické topné tyče

Obvyklý způsob použití

Designový ventil osazený ruční hlavicí a regulační šroubení INTEGRA slouží pro připojení otopného tělesa se středovým připojením k rozvodu vytápění a současně přímé instalaci elektrická topné tyče do tělesa.

  • Kvalitní povrchová úprava v jedné z dvanácti dostupných barev a velmi snadné osazení topné tyče umožňuje použití v prostorech s vysokými nároky na design, typicky v koupelnách.
  • Ventil i regulační šroubení jsou na straně připojení do rozvodu zakončeny svěrnou spojkou Cu 15×1 mm nebo Pex-Al-Pex 16×2 mm.
  • Užitečnou funkcí je možnost uzavření při výměně otopného tělesa nebo dodatečné instalaci topné tyče do tělesa, a to bez nutnosti vypouštění hlavního rozvodu.
