Designová čtyřhranná termostatická sada SQUARE stranová - lesklý chrom

Designová čtyřhranná termostatická sada SQUARE stranová - lesklý chrom

Designový termostatický ventil v čtyřhranném provedení osazený termostatickou hlavicí v sadě s čtyřhranným regulačním šroubením SQUARE ve stranovém provedení slouží pro připojení otopného tělesa z čtyřhranných profilů k rozvodu.

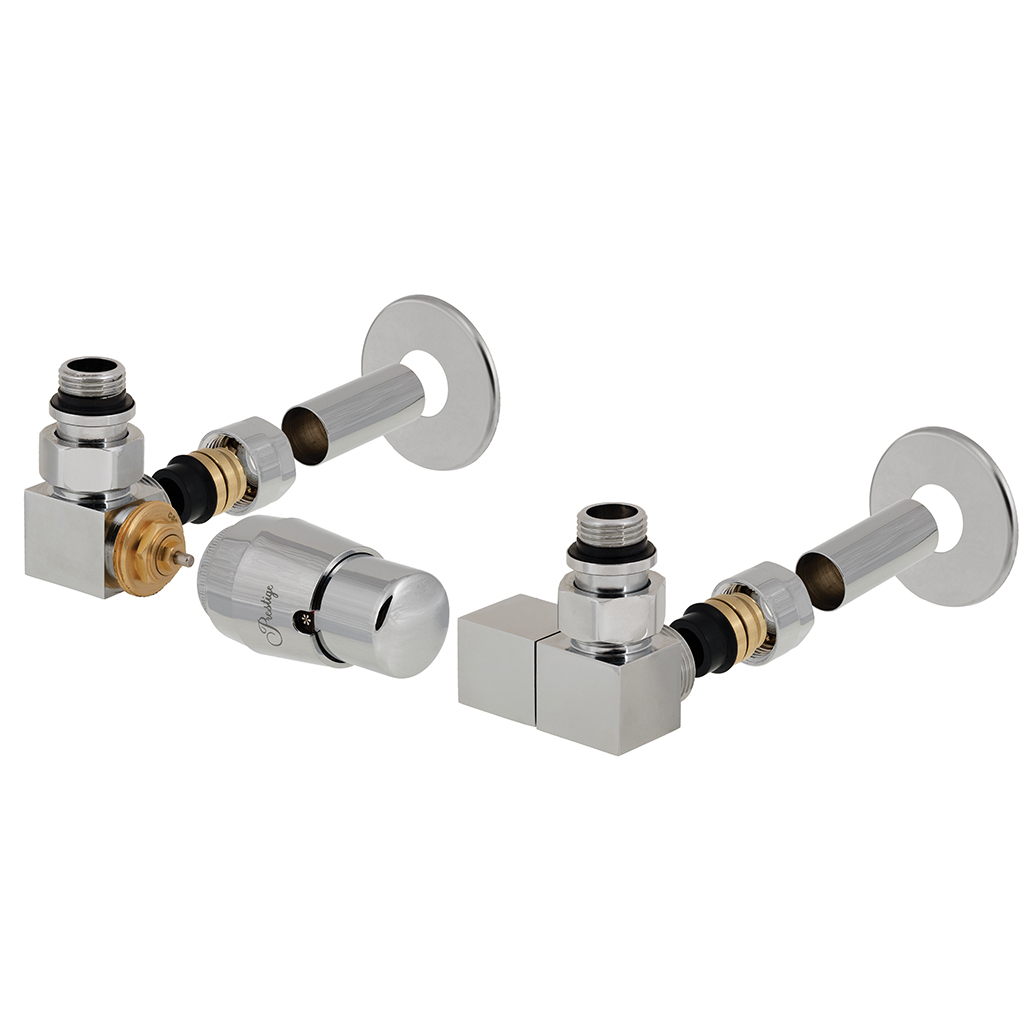

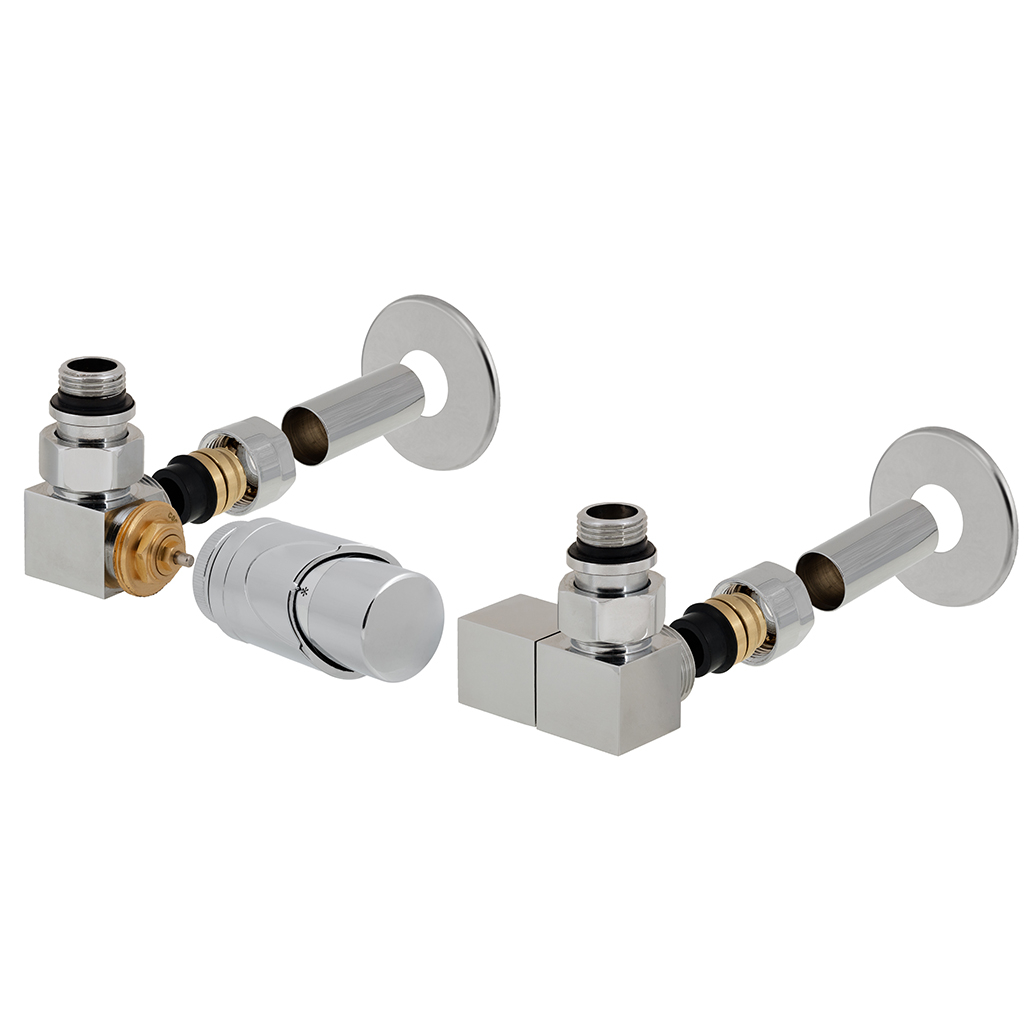

Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso

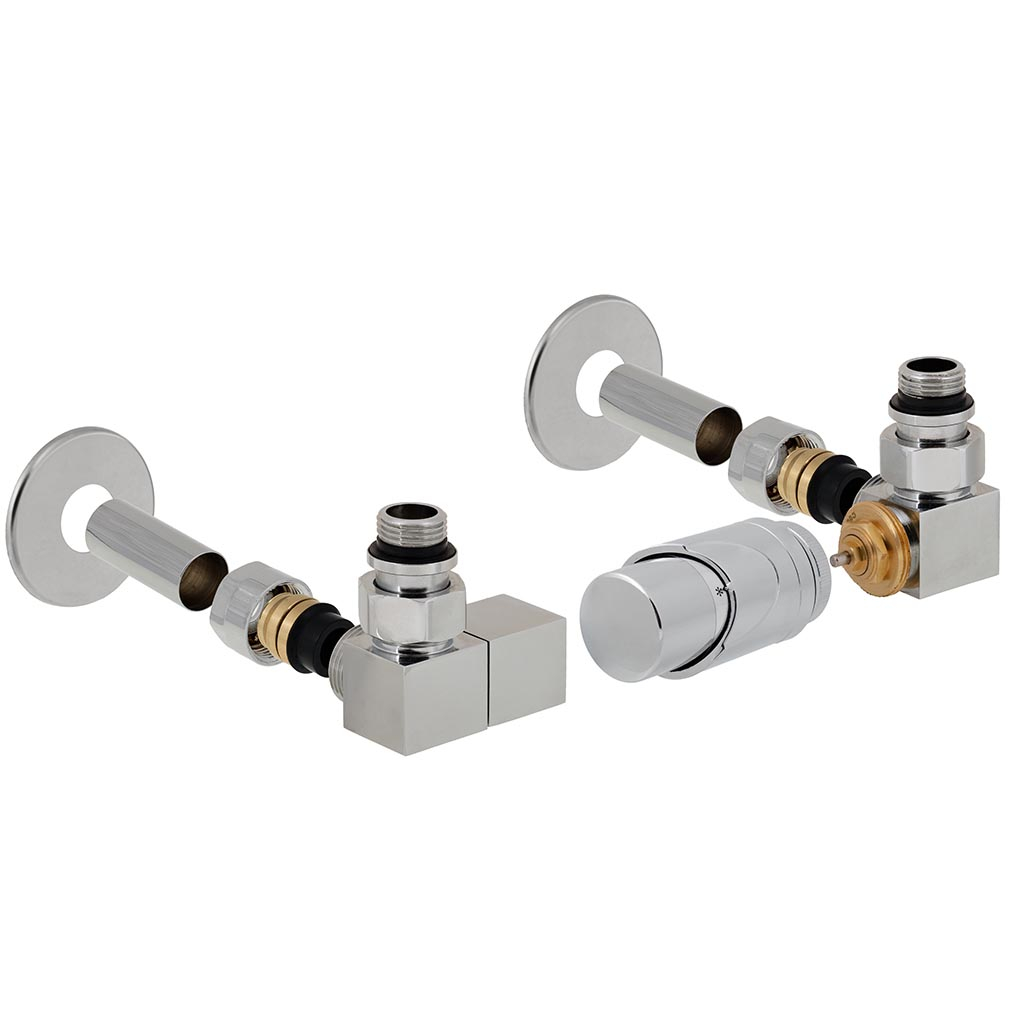

Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

Prostory s vysokým nárokem na design, zejména koupelny

Trubková koupelnová otopná tělesa (žebříky) z čtyřhranných profilů se spodním stranovým připojením

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití
Designová čtyřhranná termostatická sada SQUARE stranová - lesklý chrom

Designová čtyřhranná termostatická sada SQUARE stranová - lesklý chrom

Poptat produkt

Ke stažení

Varianty

Varianta produktu barva Obj. číslo Cena bez DPH BIM DWG
Základní designová čtyřhranná termostatická sada SQUARE stranová, připojení Cu 15x1mm lesklý chrom Sq02CZ 2 579 Kč
Základní designová čtyřhranná termostatická sada SQUARE stranová, připojení Pex-Al-Pex 16x2mm lesklý chrom Sq02XZ 2 579 Kč
Kompletní designová čtyřhranná termostatická sada SQUARE stranová, připojení Cu 15x1mm lesklý chrom Sq02CK 3 286 Kč
Kompletní designová čtyřhranná termostatická sada SQUARE stranová, připojení Pex-Al-Pex 16x2mm lesklý chrom Sq02XK 3 286 Kč

Popis

Základní sada obsahuje:

1x Termostatický ventil Square dané barvy

1x Termostatickou hlavici Prestige dané barvy

1x Ruční ventil (šroubení) Square dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm



Kompletní sada obsahuje:

1x Termostatický ventil Square dané barvy

1x Termostatickou hlavici Prestige dané barvy

1x Ruční ventil (šroubení) Square dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

2x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozměry DN 15 / EK (eurokonus)
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 25 kPa
Max. uzavírací diferenční tlak 100 kPa
Max. pracovní teplota 120 °C
Min. pracovní teplota 0 °C
Materiál
Tělo šroubení: mosaz
Těsnění: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovení / prášková barva

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Koupelnová trubková otopná tělesa - žebříky

Obvyklý způsob použití

Designový termostatický ventil Square osazený termostatickou hlavicí v sadě s čtyřhranným regulačním šroubením Square ve stranovém provedení slouží pro připojení otopného tělesa z čtyřhranných profilů k rozvodu.

Připojení Square na rozvod vytápění:



Na místě instalace je možné přestavit levé / pravé připojení - hlavice vlevo / hlavice vpravo
