York / Johnson Controls YHPV, YHPV-ECM - ventilové sady pro nástěnné fancoily

Ventilové sady pro nástěnné fancoily York / Johnson Controls YHPV, YHPV-T, YHPV-MB, YHPV-ECM, YHPV-ECM-T, YHPV-ECM-MB jsou k dispozici s 2-cestnými regulačními ventily, 3-cestnými regulačními ventily s obtokem nebo s tlakově nezávislými 2-cestnými regulačními ventily. Ovládací pohony jsou volitelně dvoubodové (on-off) 230 V NC, 230 V NO, 24 V NC a 24 V NO nebo se spojitým řízením 24 V 0–10 V.

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství

York / Johnson Controls YHPV, YHPV-ECM - ventilové sady pro nástěnné fancoily

Poptat produkt

Varianty

Varianta produktu	Pohon	Cena bez DPH
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 1-2	230 V NC	na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 3-4	230 V NC	na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 1-2	230 V NO	na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 3-4	230 V NO	na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 1-2	24V NC	na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 3-4	24V NC	na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 1-2	24V NO	na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 3-4	24V NO	na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 1-2	24 V, 0-10 V	na dotaz
Ventilová sada s 3-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 3-4	24 V, 0-10 V	na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 1-2	230 V NC	na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 3-4	230 V NC	na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 1-2	230 V NO	na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 3-4	230 V NO	na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 1-2	24V NC	na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 3-4	24V NC	na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 1-2	24V NO	na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 3-4	24V NO	na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 1-2	24 V, 0-10 V	na dotaz
Ventilová sada s 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM velikost 3-4	24 V, 0-10 V	na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM 30-200 l/h	230 V NC	na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM 100-575 l/h	230 V NC	na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM 220-1330 l/h	230 V NC	na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM 30-200 l/h	230 V NO	na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM 100-575 l/h	230 V NO	na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM 220-1330 l/h	230 V NO	na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM 30-200 l/h	24V NC	na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM 100-575 l/h	24V NC	na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM 220-1330 l/h	24V NC	na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM 30-200 l/h	24V NO	na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM 100-575 l/h	24V NO	na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM 220-1330 l/h	24V NO	na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM 30-200 l/h	24 V, 0-10 V	na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM 100-575 l/h	24 V, 0-10 V	na dotaz
Ventilová sada s tlakově nezávislým 2-cestným regulačním ventilem pro York / Johnson Controls YHPV, YHPV-ECM 220-1330 l/h	24 V, 0-10 V	na dotaz

Popis

Ventilové sady pro fancoily York / Johnson Controls YHPV, YHPV-T, YHPV-MB, YHPV-ECM, YHPV-ECM-T a YHPV-ECM-MB jsou k dispozici v následujícím provedení:

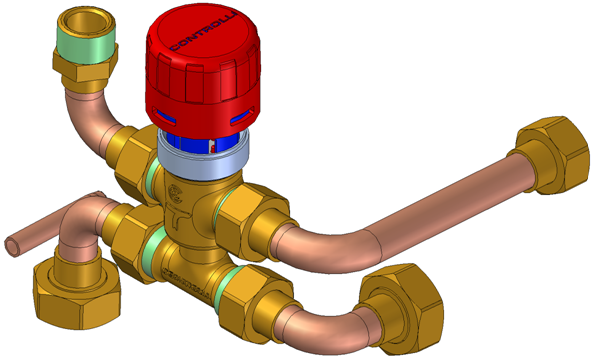

Sada s 3-cestným regulačním ventilem s obtokem obsahuje:

3-cestný regulační ventil s obtokem (k_vs0,25–6,0)
Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu

Sada s 2-cestným regulačním ventilem obsahuje:

2-cestný regulační ventil (k_vs0,25–6,0)
Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu

Sada s tlakově nezávislým 2-cestným regulačním ventilem obsahuje:

Tlakově nezávislý 2-cestný regulační ventil (celkový rozsah nastavitelného průtoku 30–1330 l/h)
Termoelektrický ovládací pohon volitelně 230 V NC, 230 V NO, 24 V NC, 24 V NO nebo 24 V 0–10 V
Zatrubkování - tedy připojovací garnitury potřebné pro snadnou inslalaci v omezeném prostoru pod opláštěním fancoilu

Funkce:

Regulace výkonu fancoilu změnou průtoku topné / chladicí vody jeho výměníkem

Rozměry použitých ventilů

DN 15–20

Připojení k rozvodu

DN 15–20

Jmenovitý tlak

PN 16

Pracovní zdvih

2,5–5,5 mm

Charakteristika

lineární

Max. pracovní teplota

95 °C

Min. pracovní teplota

5 °C

Napájení / řízení

230 V	on/off NC
230 V	on/off NO
24 V	on/off NC, PWM
24 V	on/off NO, PWM
24 V	0–10 V NC

Použití

Sada s 3-cestným regulačním ventilem s obtokem:

Logika zdvihu použitého regulačního ventilu

Instalace ventilové sady v kombinaci s ručními vyvažovacími ventily

Instalace ventilové sady v kombinaci s automatickými vyvažovacími ventily

Sada s 2-cestným regulačním ventilem:

Při použití regulační sady s 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. Na jednotlivých sekcích rozvodu proto doporučujeme instalovat kombinaci ruční yvvažovací ventil D9505 popř. 447 a regulátor tlakové diference PV Compact.

Sada s tlakově nezávislým 2-cestným regulačním ventilem:

Při použití regulační sady s tlakově nezávislým 2-cesným regulačním ventilem se bude jednat o soustavu s proměnným průtokem. V tomto případě není nutné instalovat ani ruční vyvažovací ventily ani regulátory diferenčního tlaku, neboť tlakově nezávislý 2-cestný regulační ventil stabilizuja tlakovou diferenci na vlastní regulační kuželce a současně plní funkci omezovače průtoku do výměníku daného fancoilu.
