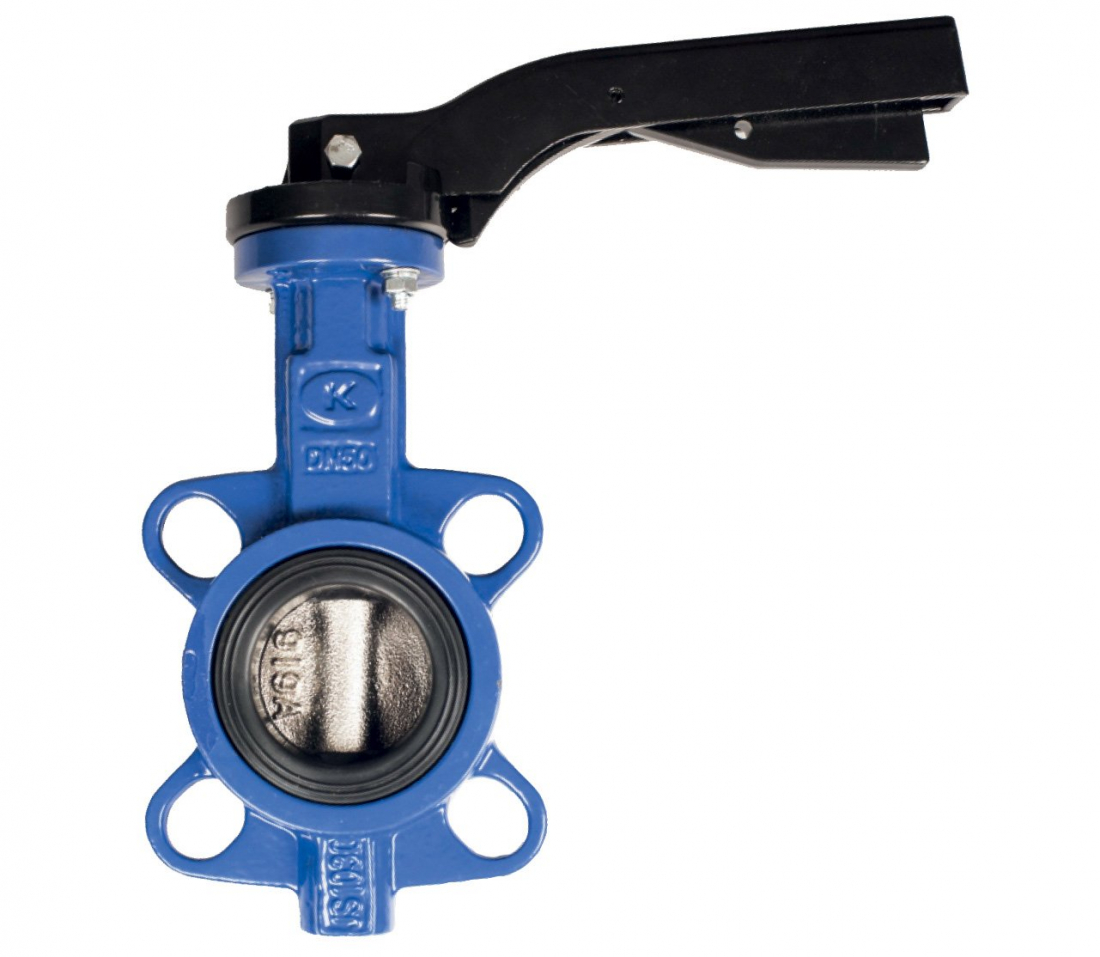

Uzavírací mezipřírubové klapky HS 497 s pákou

Uzavírací mezipřírubové klapky HS 497 s pákou

Uzavírací mezipřírubové klapky HS 497 s ruční pákou pro uzavírání sekcí rozvodů vytápění a chlazení jsou k dispozici v DN  40–300.

Oblast použití:

  • rozvody vytápění a chlazení
  • předávací stanice tepla
  • technologické rozvody

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Alternativy
Uzavírací mezipřírubové klapky HS 497 s pákou

Uzavírací mezipřírubové klapky HS 497 s pákou

Poptat produkt

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
Uzavírací mezipřírubová klapka, disk litina, DN 32 páka 78 120032 na dotaz 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk litina, DN 40 páka 78 120040 994 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk litina, DN 50 páka 98 120050 1 079 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk litina, DN 65 páka 167 120065 1 213 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk litina, DN 80 páka 258 120080 1 363 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk litina, DN 100 páka 512 120100 1 667 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk litina, DN 125 páka 872 120125 2 376 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk litina, DN 150 páka 1347 120150 2 691 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk litina, DN 200 páka 2675 120200 4 081 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk litina, DN 250 páka 4555 120250 6 584 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk litina, DN 300 páka 7037 120300 9 314 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk nerez, DN 40 páka 78 121040 1 123 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk nerez, DN 50 páka 98 121050 1 228 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk nerez, DN 65 páka 167 121065 1 528 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk nerez, DN 80 páka 258 121080 1 697 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk nerez, DN 100 páka 512 121100 2 395 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk nerez, DN 125 páka 872 121125 3 249 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk nerez, DN 150 páka 1347 121150 4 244 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk nerez, DN 200 páka 2675 121200 6 943 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk nerez, DN 250 páka 4555 121250 12 742 Kč 2018 2019 CAD
Uzavírací mezipřírubová klapka, disk nerez, DN 300 páka 7037 121300 17 956 Kč 2018 2019 CAD

Popis

Uzavírací mezipřírubové klapky HS 497 s pákou jsou k dispozici v DN 40–300, vždy s EPDM manžetou a volitelně s litinovým nebo nerezovým diskem.

Oblast použití:

  • rozvody vytápění a chlazení
  • předávací stanice tepla
  • technologické rozvody

Funkce:

  • uzavírání
  • hrubá regulace (klapky mají definované Kv hodnoty v různých úhlech otevření 10° – 90°)
Rozměry DN 40–300
Jmenovitý tlak
DN 40–300 PN 16
Ovládání páka
Max. pracovní teplota 110 °C (krátkodobě 120 °C)
Materiál
Tělo klapky: EN-GJS-400
Disk 497-67: EN-GJS-400
Disk 497-68: nerez 1.4408 (AISI 316)
Hřídel: nerez 1.4005 (AISI 416)
Těsnící manžeta: EPDM
Značení
Tělo ventilu: směr průtoku, DN, PN

Použití

Nejběžnější použití uzavíracích mezipřírubových klapek HS 497:

  • Ruční uzavírání částí okruhů vytápění a chlazení
  • Hrubá regulace

Alternativy
