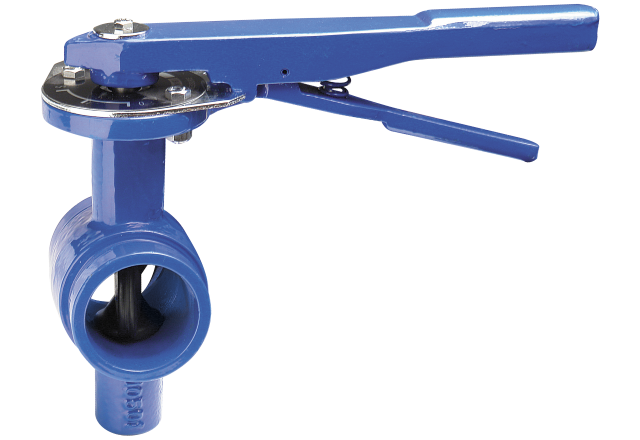

Uzavírací klapky s drážkovým spojem HX 4820

Uzavírací klapky s drážkovým spojem HX 4820

Uzavírací klapky s drážkovým spojem HX 4820 s ruční pákou pro uzavírání sekcí rozvodů vytápění a chlazení jsou k dispozici v DN  50–300.

Oblast použití:

  • rozvody vytápění a chlazení
  • předávací stanice tepla
  • technologické rozvody - připojení např. pomocí spojek Victaulic

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití
Uzavírací klapky s drážkovým spojem HX 4820

Uzavírací klapky s drážkovým spojem HX 4820

Poptat produkt

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
Uzavírací klapka drážkový spoj DN 50 (60,3mm) páka 4820050 2 567 Kč
Uzavírací klapka drážkový spoj DN 65 (76,1mm) páka 4820065 2 567 Kč
Uzavírací klapka drážkový spoj DN 80 (88,9mm) páka 4820080 2 998 Kč
Uzavírací klapka drážkový spoj DN 100 (114,3mm) páka 4820100 4 256 Kč
Uzavírací klapka drážkový spoj DN 125 (139,7mm) páka 4820125 6 844 Kč
Uzavírací klapka drážkový spoj DN 150 (168,3mm) páka 4820150 6 999 Kč
Uzavírací klapka drážkový spoj DN 200 (219,1mm) páka 4820200 10 528 Kč
Uzavírací klapka drážkový spoj DN 250 (273,1mm) páka 4820250 15 680 Kč
Uzavírací klapka drážkový spoj DN 300 (323,9mm) páka 4820300 19 973 Kč

Popis

Uzavírací klapky s drážkovým spojem HX 4820 s ruční pákou pro uzavírání sekcí rozvodů vytápění a chlazení jsou k dispozici v DN  50–300.

Oblast použití:

  • rozvody vytápění a chlazení
  • předávací stanice tepla
  • technologické rozvody - připojení např. pomocí spojek Victaulic

Funkce:

  • uzavírání
Rozměry DN 50–300
Jmenovitý tlak
DN 50–300 PN 25
Ovládání páka
Max. pracovní teplota 110 °C
Materiál
Tělo klapky: EN-GJS-450-10
Disk EN-GJS-450-10
Hřídel: nerezavějící ocel
Těsnící manžeta: EPDM
Značení
Tělo ventilu: směr průtoku, DN, PN

Použití

Nejběžnější použití uzavíracích mezipřírubových klapek HX 4820:

  • Ruční uzavírání částí okruhů vytápění a chlazení se systémem spojování pomocí drážkových spojů - systém Victaulic nebo obdboný
