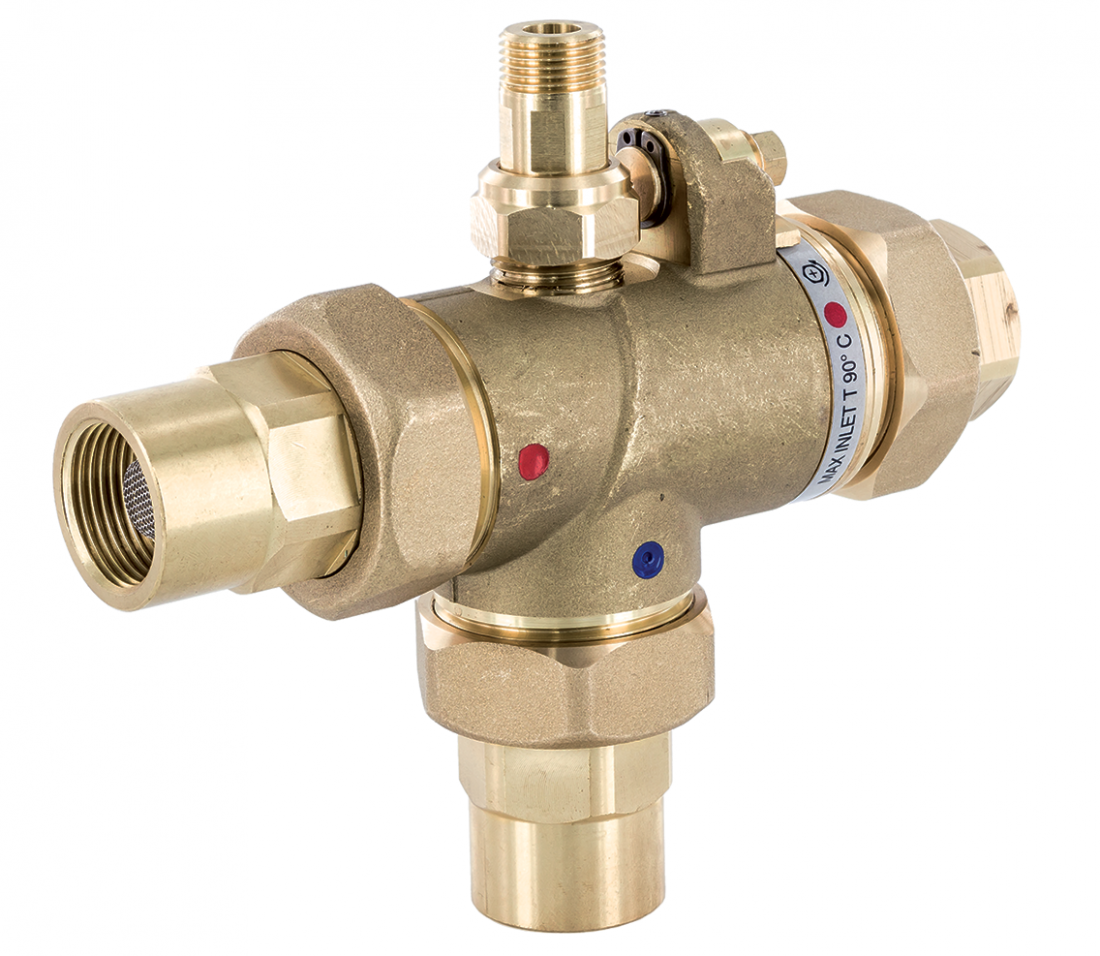

Termostatický směšovací ventil T10

Termostatické směšovací ventily T10 jsou armatury určené pro směšování vody 2 různých vstupních teplot na konstantní výstupní teplotu. Jsou k dispozici v DN 20–50 s rozsahem přednastavení výstupní teploty 30–65 °C.

Použité materiály umožňují instalaci ventilů T 10 v rozvodech pitné vody - kladné stanovisko Státního Zdravotního Ústavu pro trvalý styk ventilů T 10 s pitnou vodou.

Oblast použití:

Centrální směšování teplé vody pro daný objekt
Příprava vody konstantní teploty pro hromadné sprchy
Ochrana proti opaření

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Alternativy

Termostatický směšovací ventil T10

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH
Termostatický směšovací ventil T10, DN 20, 30–65 °C	2,6	T10-20	18 010 Kč
Termostatický směšovací ventil T10, DN 25, 30–65 °C	4	T10-25	19 058 Kč
Termostatický směšovací ventil T10, DN 32, 30–65 °C	8,4	T10-32	21 416 Kč
Termostatický směšovací ventil T10, DN 40, 30–65 °C	12	T10-40	32 377 Kč
Termostatický směšovací ventil T10, DN 50, 30–65 °C	16,3	T10-50	37 267 Kč
Šroubení s vnitřním závitem DN 20 (sada pro 1 ks ventilu)		T10-20-F	1 752 Kč
Šroubení s vnitřním závitem DN 25 (sada pro 1 ks ventilu)		T10-25-F	1 968 Kč
Šroubení s vnitřním závitem DN 32 (sada pro 1 ks ventilu)		T10-32-F	3 126 Kč
Šroubení s vnitřním závitem DN 40 (sada pro 1 ks ventilu)		T10-40-F	4 110 Kč
Šroubení s vnitřním závitem DN 50 (sada pro 1 ks ventilu)		T10-50-F	5 352 Kč
Šroubení s vnitřním závitem, zpětnou klapkou a filtrem na vstupech DN 20 (sada pro 1 ks ventilu)		T10-20-F-zk	5 293 Kč
Šroubení s vnitřním závitem, zpětnou klapkou a filtrem na vstupech DN 25 (sada pro 1 ks ventilu)		T10-25-F-zk	6 676 Kč
Šroubení s vnitřním závitem, zpětnou klapkou a filtrem na vstupech DN 32 (sada pro 1 ks ventilu)		T10-32-F-zk	7 822 Kč
Šroubení s vnitřním závitem, zpětnou klapkou a filtrem na vstupech DN 40 (sada pro 1 ks ventilu)		T10-40-F-zk	11 462 Kč
Šroubení s vnitřním závitem, zpětnou klapkou a filtrem na vstupech DN 50 (sada pro 1 ks ventilu)		T10-50-F-zk	12 929 Kč

Popis

Ventil T10 směšuje vodu dvou různých vstupních teplot na konstantní výstupní teplotu. Jedná se o přímočinný regulátor s malou tepelnou setrvačností, a tedy schopností rychle reagovat na změny teplot nebo tlaku vstupní vody.

Oblast použití:

Centrální směšování teplé vody pro daný objekt
Příprava vody konstantní teploty pro hromadné sprchy v bazénech, šatnách sportovišť atp.
Příprava vody pro umývárny ve školách, školkách a jiných objektech, kde je potřeba zajistit relativně nízkou teplotu teplé vody jako ochranu proti opaření

Funkce:

Směšování teplé a studené vody na konstantní výstupní teplotu
Snížení teploty výstupní vody ze zdroje jejím směšováním se studenou vodou
Ochrana proti opaření

Rozměry

DN 20–50

Jmenovitý tlak

PN 10

Max. diferenční tlak

500 kPa

Max. pracovní teplota

90 °C

Min. ΔT mezi vstupy

10 °C

Materiál

Tělo ventilu:	mosaz 12165CW602N
Šroubení:	mosaz 12164CW602N
Těsnění:	EPDM
Pružina:	nerezavějící ocel

Značení

Tělo ventilu:

směr průtoku, DN, PN

Použití

Centrální směšování vody pro okruh sprch

Větší okruhy, kde je vzhledem ke vzdálenosti mezi termostatickým směšovacím ventilem a jednotlivými výtoky žádoucí použít cirkulaci směšované vody:

Bazény
Sportovní haly
Sprchy ve výrobních halách, a podobné

Termostatický směšovací ventil udržuje konstantní teplotu vody pro okruh sprch. Výstupní teplota z ventilu může být nastavena buď na 45–55 °C s možností ručního směšování teplé a studené vody na sprchách, nebo na 35–38 °C bez možnosti dalšího směšování.

Centrální směšování vody pro okruh umyvadel

Větší okruhy, kde je vzhledem ke vzdálenosti mezi termostatickým směšovacím ventilem a jednotlivými výtoky žádoucí použít cirkulaci směšované vody:

mateřské a základní školy
domovy důchodců

Termostatický směšovací ventil udržuje konstantní teplotu vody pro okruh umyvadel. Výstupní teplota z ventilu je nastavena na 35–38 °C. Tím je zajištěna ochrana proti opaření na každém výtoku.

Směšování vody pro menší okruh bez cirkulace

Toto zapojení je vhodné pro menší okruhy, kde vzhledem ke vzdálenosti mezi směšovacím ventilem a každým z výtoků není nutná cirkulace:

koupelna
menší umývárny

Termostatický směšovací ventil udržuje konstantní teplotu vody pro okruh umyvadel, popřípadě okruh umyvadel a sprch. Výstupní teplota z ventilu může být nastavena buď na 45–55 °C s možností ručního směšování teplé a studené vody, nebo na 35–38 °C bez možnosti dalšího směšování.
