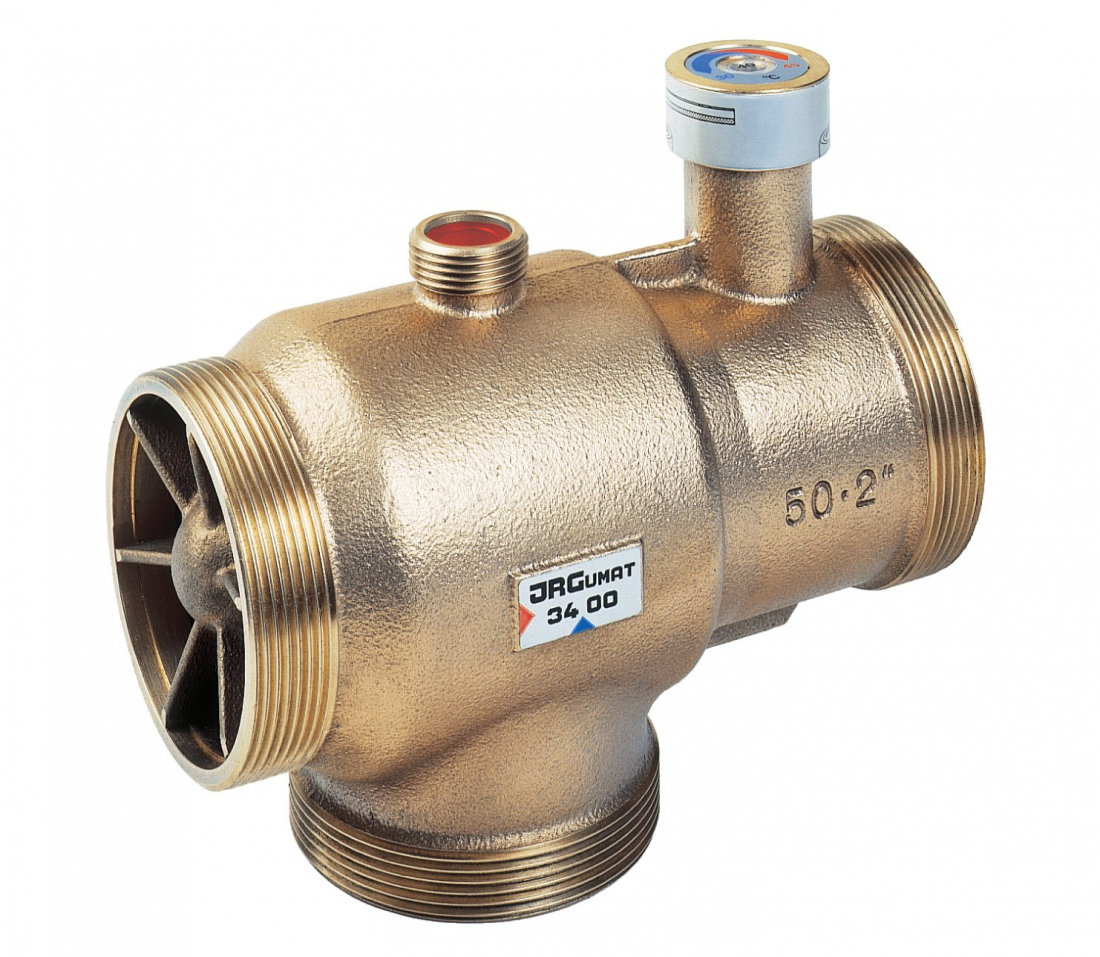

Termostatický směšovací ventil JRG 3400, JRG 3410

Termostatické směšovací ventily JRG (Matic) 3400 a JRG (Matic) 3410 jsou armatury určené pro směšování vody 2 různých vstupních teplot na konstantní výstupní teplotu. NEJSOU URČENY PRO PITNOU VODU. Pokud potřebujete termostatický směšovací ventil pro pitnou / ohřátou pitnou vodu, doporučujerme použít ventil T10, který má schválení pro trvalý styk s pitnopu vodou. Ventily JRG jsou k dispozici v DN 20–80 a rozsahem přednastavení výstupní teploty 20–30 °C, 30–45 °C nebo 45–65 °C.

Oblast použití:

Centrální směšování teplé vody pro daný okruh
Příprava teplé užitkové vody (nikoli pitné vody) konstantní výstupní teploty
Ochrana proti opaření
Technologické rozvody

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Alternativy

Termostatický směšovací ventil JRG 3400, JRG 3410

Poptat produkt

Ke stažení

Katalogový list JRG 3400, JRG 3410 (PDF dokument)

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	DWG
Termostatický směšovací ventil JRG, DN 20, 20-30 °C	2,5	3400 20 30	24 684 Kč	CAD
Termostatický směšovací ventil JRG, DN 20, 30-45 °C	2,5	3400 20 45	24 684 Kč	CAD
Termostatický směšovací ventil JRG, DN 20, 45-65 °C	2,5	3400 20 65	24 684 Kč	CAD
Termostatický směšovací ventil JRG, DN 25, 20-30 °C	4	3400 25 30	26 495 Kč	CAD
Termostatický směšovací ventil JRG, DN 25, 30-45 °C	4	3400 25 45	26 495 Kč	CAD
Termostatický směšovací ventil JRG, DN 25, 45-65 °C	4	3400 25 65	26 495 Kč	CAD
Termostatický směšovací ventil JRG, DN 32, 20-30 °C	8,3	3400 32 30	26 608 Kč	CAD
Termostatický směšovací ventil JRG, DN 32, 30-45 °C	8,3	3400 32 45	26 608 Kč	CAD
Termostatický směšovací ventil JRG, DN 32, 45-65 °C	8,3	3400 32 65	26 608 Kč	CAD
Termostatický směšovací ventil JRG, DN 40, 20-30 °C	12	3400 40 30	45 196 Kč	CAD
Termostatický směšovací ventil JRG, DN 40, 30-45 °C	12	3400 40 45	45 196 Kč	CAD
Termostatický směšovací ventil JRG, DN 40, 45-65 °C	12	3400 40 65	45 196 Kč	CAD
Termostatický směšovací ventil JRG, DN 50, 20-30 °C	16	3400 50 30	53 066 Kč	CAD
Termostatický směšovací ventil JRG, DN 50, 30-45 °C	16	3400 50 45	53 066 Kč	CAD
Termostatický směšovací ventil JRG, DN 50, 45-65 °C	16	3400 50 65	53 066 Kč	CAD
Termostatický směšovací ventil JRG, DN 65, 20-30 °C	29	3410 65 30	143 953 Kč	CAD
Termostatický směšovací ventil JRG, DN 65, 30-45 °C	29	3410 65 45	143 953 Kč	CAD
Termostatický směšovací ventil JRG, DN 65, 45-65 °C	29	3410 65 65	143 953 Kč	CAD
Termostatický směšovací ventil JRG, DN 80, 20-30 °C	43	3410 80 30	157 075 Kč	CAD
Termostatický směšovací ventil JRG, DN 80, 30-45 °C	43	3410 80 45	157 075 Kč	CAD
Termostatický směšovací ventil JRG, DN 80, 45-65 °C	43	3410 80 65	157 075 Kč	CAD
Šroubení s vnitřním závitem DN 20 (sada pro 1 ks ventilu)		T10-20-F	1 752 Kč
Šroubení s vnitřním závitem DN 25 (sada pro 1 ks ventilu)		T10-25-F	1 968 Kč
Šroubení s vnitřním závitem DN 32 (sada pro 1 ks ventilu)		T10-32-F	3 126 Kč
Šroubení s vnitřním závitem DN 40 (sada pro 1 ks ventilu)		T10-40-F	4 110 Kč
Šroubení s vnitřním závitem DN 50 (sada pro 1 ks ventilu)		T10-50-F	5 352 Kč
Šroubení s vnitřním závitem, zpětnou klapkou a filtrem na vstupech DN 20 (sada pro 1 ks ventilu)		T10-20-F-zk	5 293 Kč
Šroubení s vnitřním závitem, zpětnou klapkou a filtrem na vstupech DN 25 (sada pro 1 ks ventilu)		T10-25-F-zk	6 676 Kč
Šroubení s vnitřním závitem, zpětnou klapkou a filtrem na vstupech DN 32 (sada pro 1 ks ventilu)		T10-32-F-zk	7 822 Kč
Šroubení s vnitřním závitem, zpětnou klapkou a filtrem na vstupech DN 40 (sada pro 1 ks ventilu)		T10-40-F-zk	11 462 Kč
Šroubení s vnitřním závitem, zpětnou klapkou a filtrem na vstupech DN 50 (sada pro 1 ks ventilu)		T10-50-F-zk	12 929 Kč

Popis

Ventily JRG 3400 a JRG 3410 NEJSOU URČENY PRO PITNOU VODU. Pokud potřebujete termostatický směšovací ventil pro pitnou / ohřátou pitnou vodu, doporučujerme použít ventil T10, který má schválení pro trvalý styk s pitnopu vodou. Ventily JRG směšují vodu dvou různých vstupních teplot na konstantní výstupní teplotu. Jedná se o přímočinný regulátor s malou tepelnou setrvačností, a tedy schopností rychle reagovat na změny teplot nebo tlaku vstupní vody.

Oblast použití:

Centrální směšování teplé (nikoli pitné) vody pro daný okruh
Příprava vody např. pro okruh podlahového topení
Příprava vody pro technologické procesy

Funkce:

Směšování teplé a studené vody na konstantní výstupní teplotu
Snížení teploty výstupní vody ze zdroje jejím směšováním se studenou vodou
Ochrana proti opaření

Rozměry

DN 20–80

Jmenovitý tlak

PN 10

Max. diferenční tlak

200 kPa

Max. pracovní teplota

90 °C

Min. ΔT mezi vstupy

10 °C

Materiál

Tělo ventilu:	bronz CuSn5ZnPb
Těsnění:	EPDM
Pružina:	nerezavějící ocel

Značení

Tělo ventilu:

směr průtoku, DN, PN

Použití

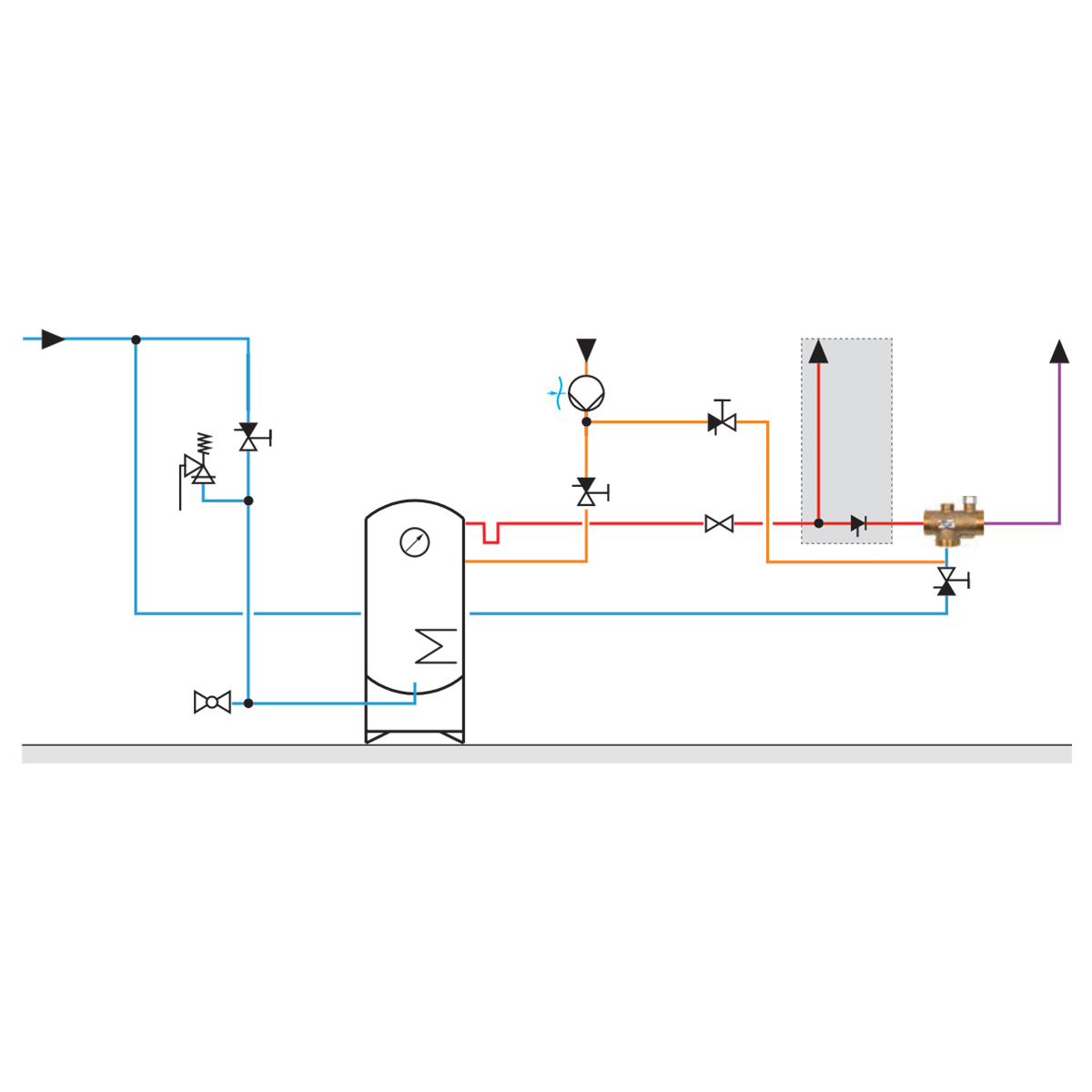

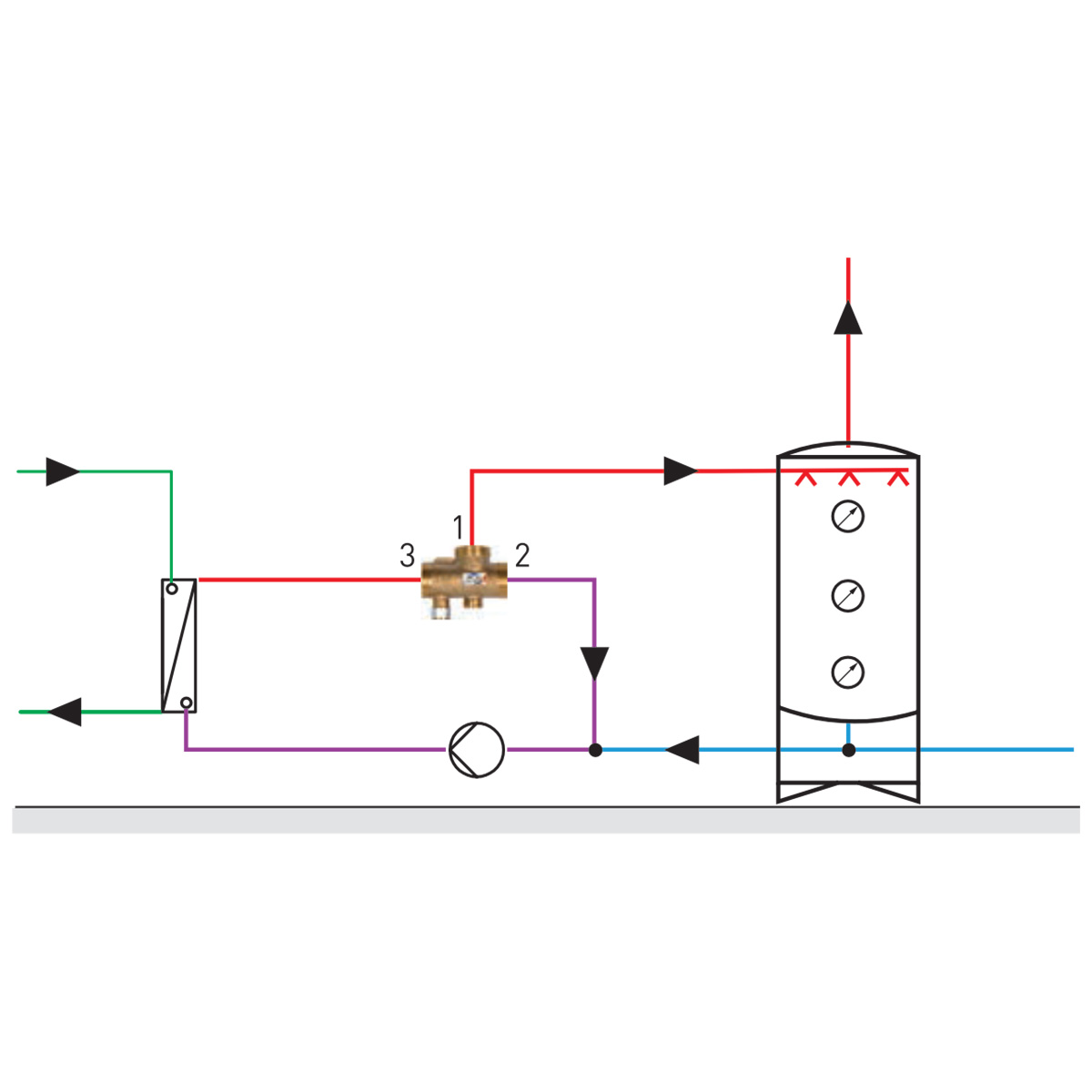

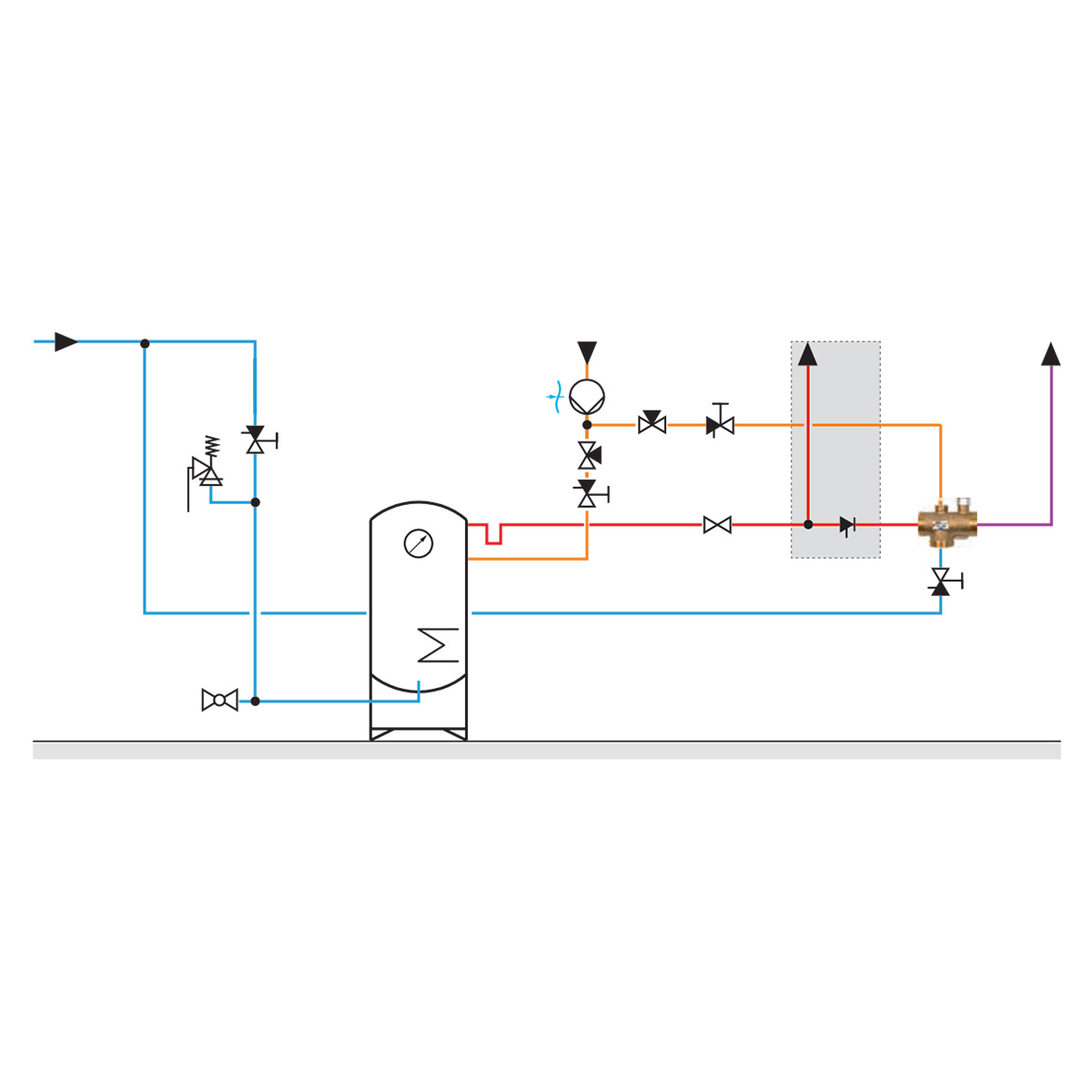

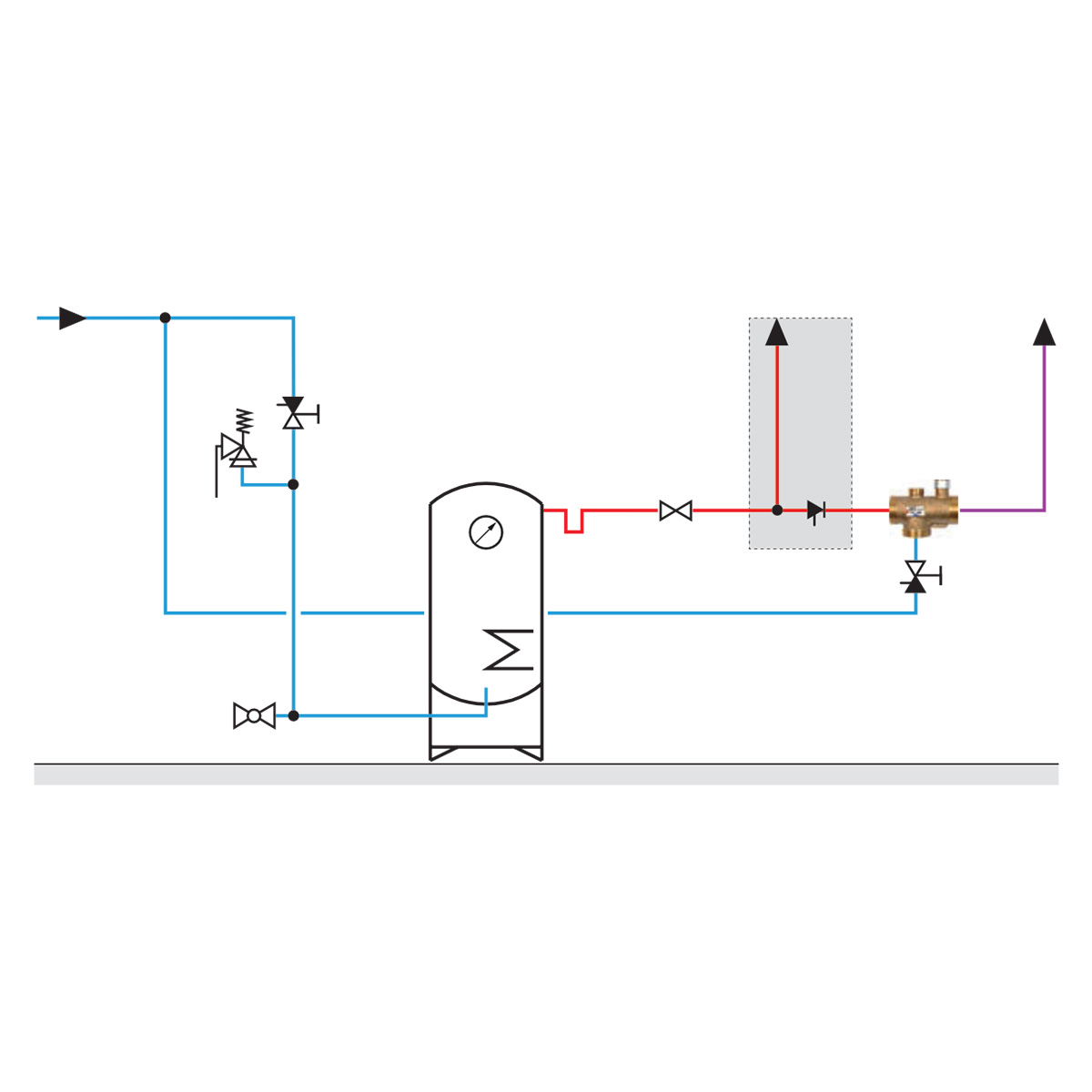

Nejběžnější použití termostatického směšovacího ventilu JRG 3400 (Matic 3400) a JRG 3410 (Matic 3410)

Termostatické čidlo umístěné na výstupu z termostatického směšovacího ventilu snímá teplotu výstupní vody z ventilu a svou roztažností současně ovládá regulační kuželku. Regulační kuželka tedy nastavuje poměr teplé a studené vody tak, aby udržovala konstantní teplotu výstupní vody. V případě připojení cirkulačního potrubí zohledňuje teplotní čidlo i teplotu vracející se cirkulační vody.

Při výpadku dodávky studené vody ventil automaticky uzavírá port teplé vody a zabraňuje tak masivnímu průrazu horké vody do výstupního portu ventilu.
