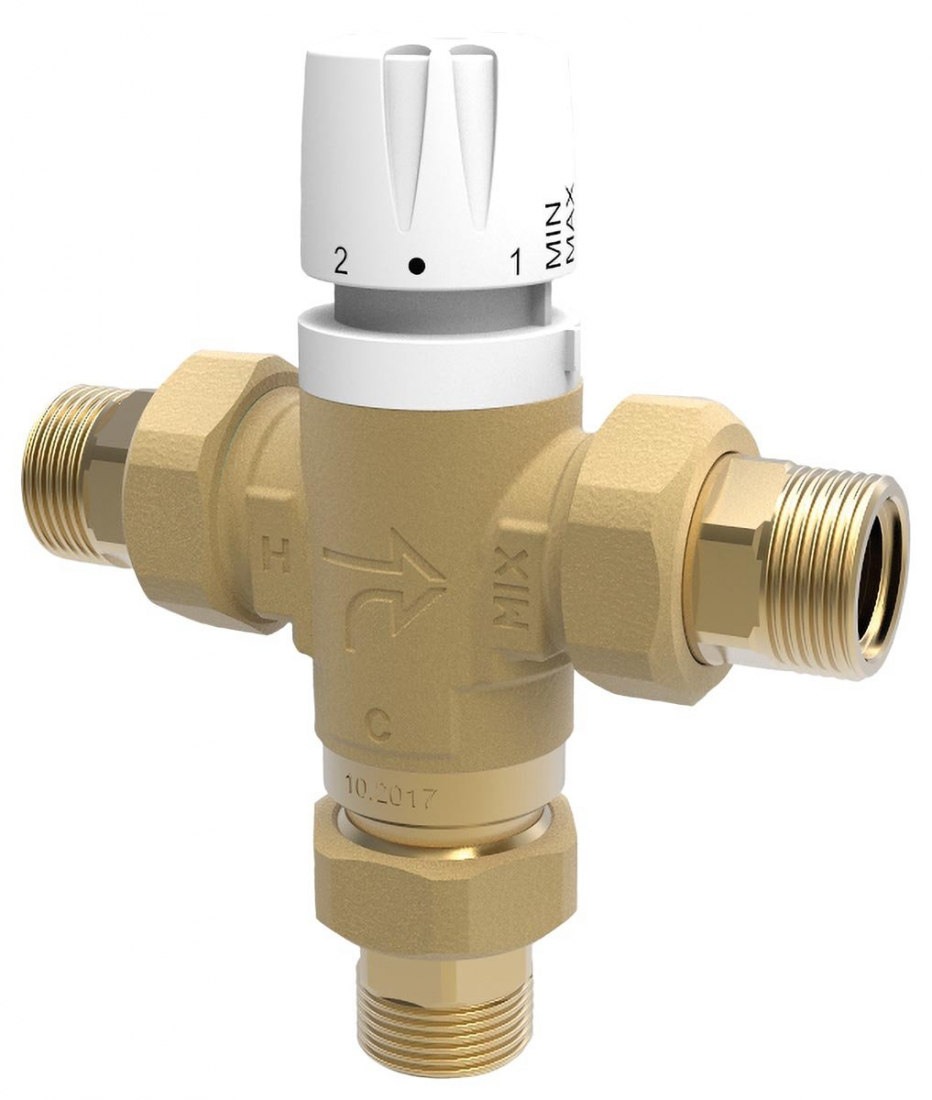

Termostatické směšovací ventily T15 / T25 bezsilikonové provedení

Termostatické směšovací ventily T15 / T25 bezsilikonové provedení

Termostatické směšovací ventily T15 a T25 jsou armatury určené pro směšování vody 2 různých vstupních teplot na konstantní výstupní teplotu. Jsou k dispozici v DN 15–25 s různými rozsahy přednastavení výstupní teploty.

Oblast použití:

  • Centrální směšování teplé vody pro daný objekt
  • Příprava vody konstantní teploty pro sprchy, umyvadla atp.
  • příprava vody pro okruh podlahového vytápění

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití
Termostatické směšovací ventily T15 / T25 bezsilikonové provedení

Termostatické směšovací ventily T15 / T25 bezsilikonové provedení

Poptat produkt

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
Termostatický směšovací ventil T15, DN 15, 30–65 °C 1,6 T15-15M65-SF na dotaz
Termostatický směšovací ventil T15, DN 20, 30–65 °C 1,7 T15-20M65-SF na dotaz
Termostatický směšovací ventil T25, DN 20, 20–43 °C 3,2 T25-20M43-SF na dotaz
Termostatický směšovací ventil T25, DN 20, 35–60 °C 3,2 T25-20M60-SF na dotaz
Termostatický směšovací ventil T25, DN 25, 20–43 °C 4 T25-25M43-SF na dotaz
Termostatický směšovací ventil T25, DN 25, 35–60 °C 4 T25-25M60-SF na dotaz

Popis

Ventily T15 a T25 směšují vodu dvou různých vstupních teplot na konstantní výstupní teplotu. Jedná se o přímočinné regulátory s malou tepelnou setrvačností a tedy schopností rychle reagovat na změny teplot nebo tlaku vstupní vody.

Oblast použití:

  • Centrální směšování teplé vody pro menší objekt
  • Příprava vody konstantní teploty pro sprchy, umyvadla atp.
  • Příprava vody pro umývárny ve školách, školkách a jiných objektech, kde je potřeba zajistit relativně nízkou teplotu teplé vody jako ochranu proti opaření

Funkce:

  • Směšování teplé a studené vody na konstantní výstupní teplotu
  • Snížení teploty výstupní vody ze zdroje jejím směšováním se studenou vodou
  • Ochrana proti opaření
Bezsilikonové provedení bez výhrad SILICON FREE 1
Rozměry DN 15–25
Jmenovitý tlak PN 10
Max. diferenční tlak 500 kPa
Max. pracovní teplota 90 °C
Min. ΔT mezi vstupy 10 °C
Materiál
Tělo ventilu: mosaz 12165CW602N
Šroubení:
Těsnění: EPDM
Pružina: nerezavějící ocel
Značení
Tělo ventilu: směr průtoku, DN, PN

Použití

Směšování vody pro menší okruh sprch

Menší a středně velké okruhy, kde není vzhledem ke vzdálenosti mezi termostatickým směšovacím ventilem a jednotlivými výtoky nezbytné použít cirkulaci směšované vody:

  • Bytové domy
  • Menší sportovní haly
  • Sprchy ve výrobních halách, a podobné

Termostatický směšovací ventil udržuje konstantní teplotu vody pro okruh sprch. Výstupní teplota z ventilu může být nastavena buď na 45–55 °C s možností ručního směšování teplé a studené vody na sprchách, nebo na 35–38 °C bez možnosti dalšího směšování.

Směšování vody pro menší okruh bez cirkulace

Toto zapojení je vhodné pro menší okruhy, kde vzhledem ke vzdálenosti mezi směšovacím ventilem a každým z výtoků není nutná cirkulace:

  • koupelny
  • menší umývárny

Termostatický směšovací ventil udržuje konstantní teplotu vody pro okruh umyvadel, popřípadě okruh umyvadel a sprch. Výstupní teplota z ventilu může být nastavena buď na 45–55 °C s možností ručního směšování teplé a studené vody, nebo na 35–38 °C bez možnosti dalšího směšování.
