Termoelektrické pohony s napájením 12V A30405 on/off regulace
Termoelektrické pohony s napájením 12V A30405 on/off regulace
A 30405 jsou termoelektrické ovládací pohony pro regulační ventily s pracovním zdvihem do 4mm a připojovacím závitem M30×1,5, M28×1,5 nebo s připojením k ventilu pomocí západkového systému. Regulace on/off, logika zdvihu NC. 12V napájení a krytí IP54 umožňuje i použití např. v koupelnách.
Použití:
- Tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 10–20
- Tlakově nezávislé 2-cestné regulační ventily jiných výrobců - např. TA Hydronics, Danfoss, Siemens, Oventrop, FlowCon
- Termostatické radiátorové ventily Hydronix
- Termostatické ventily jiných výrobců - např. Heimeier, IVAR, HERZ, Danfoss, Oventrop, Honeywell
- Desková a článková otopná tělesa typu Ventil Kompakt
- Rozdělovače podlahového vytápění
Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.
Varianty
| Varianta produktu | pro ventil | Obj. číslo | Cena bez DPH | BIM | DWG |
|---|---|---|---|---|---|

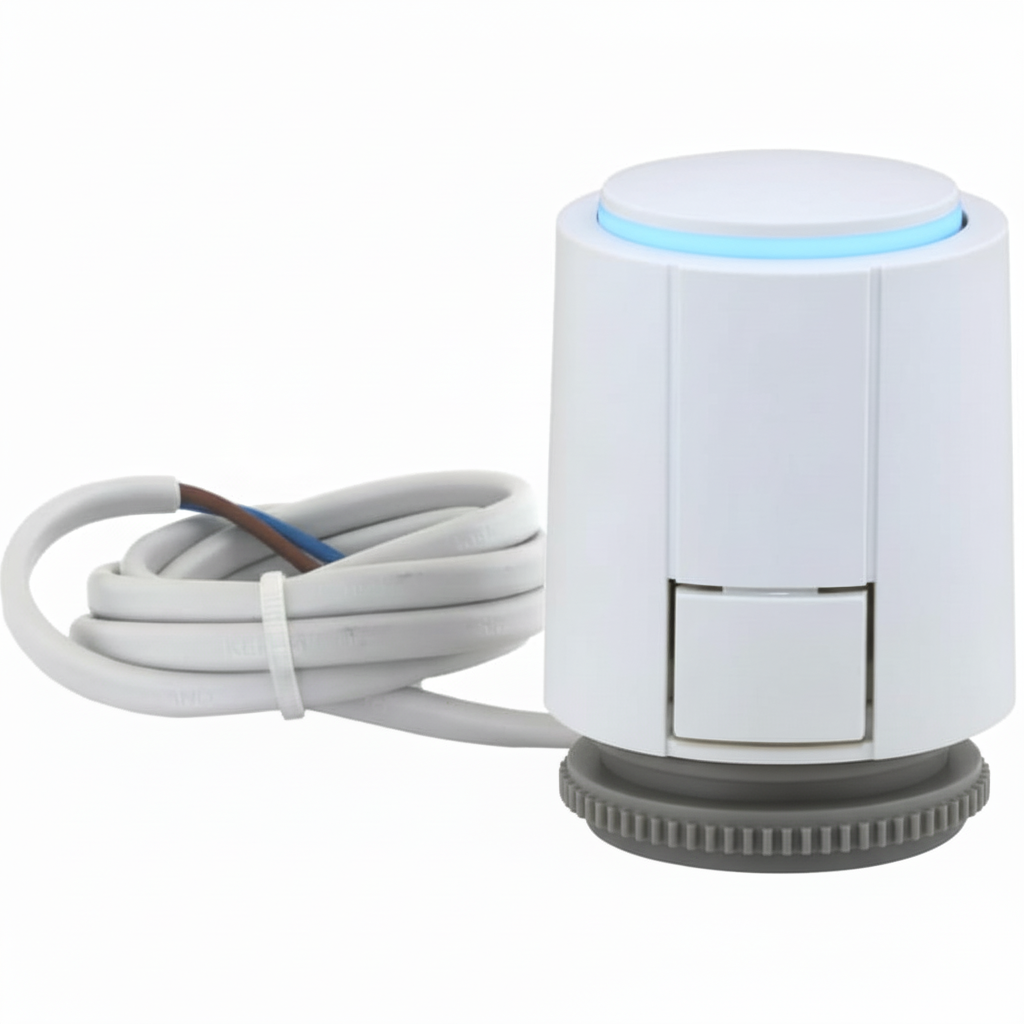

| Termoelektrický pohon A 30405, 12V NC kabel 1m, adaptér VA10 (šedý) | Optima Compact DN 10-20, zdvih 2,5mm | A30405-1-10 | 1 197 Kč | ||
| Termoelektrický pohon A 30405, 12V NC kabel 1m, adaptér VA10 (šedý) | D 9525 DN 15-20 | A30405-1-10 | 1 197 Kč | ||

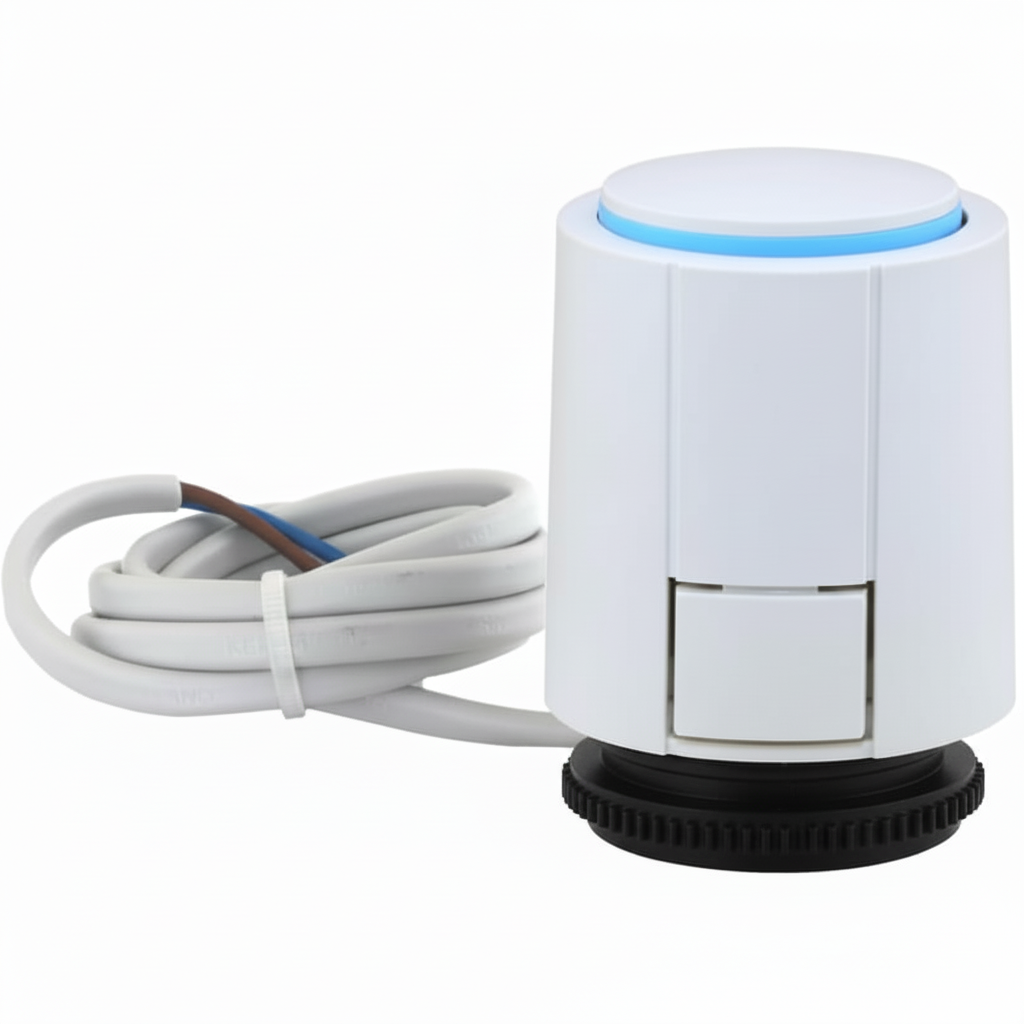

| Termoelektrický pohon A 30405, 12V NC kabel 1m, adaptér VA63 (černý) | FlowCon EVC, EVS | A30405-1-63 | 1 197 Kč | ||

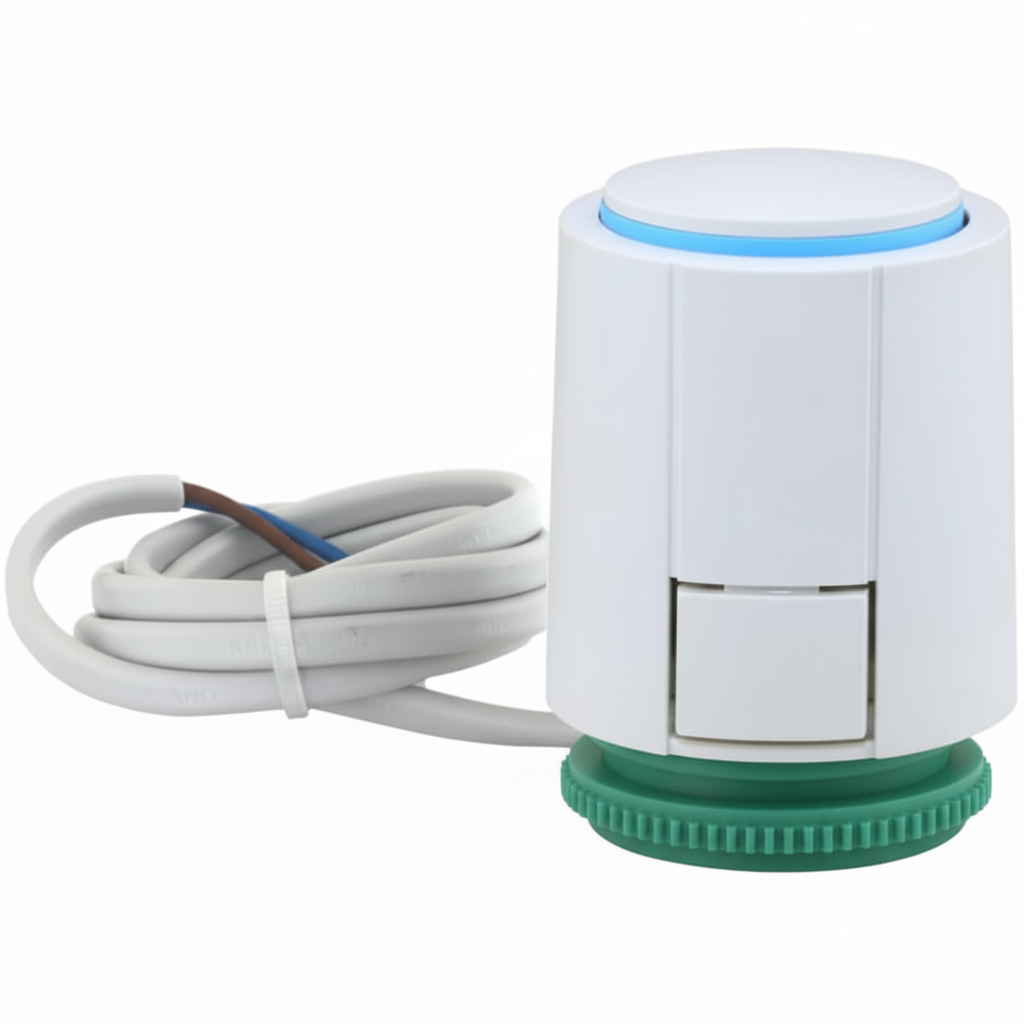

| Termoelektrický pohon A 30405, 12V NC kabel 1m, adaptér VA41 (zelený) | Frese EVA | A30405-1-41 | 1 197 Kč | ||

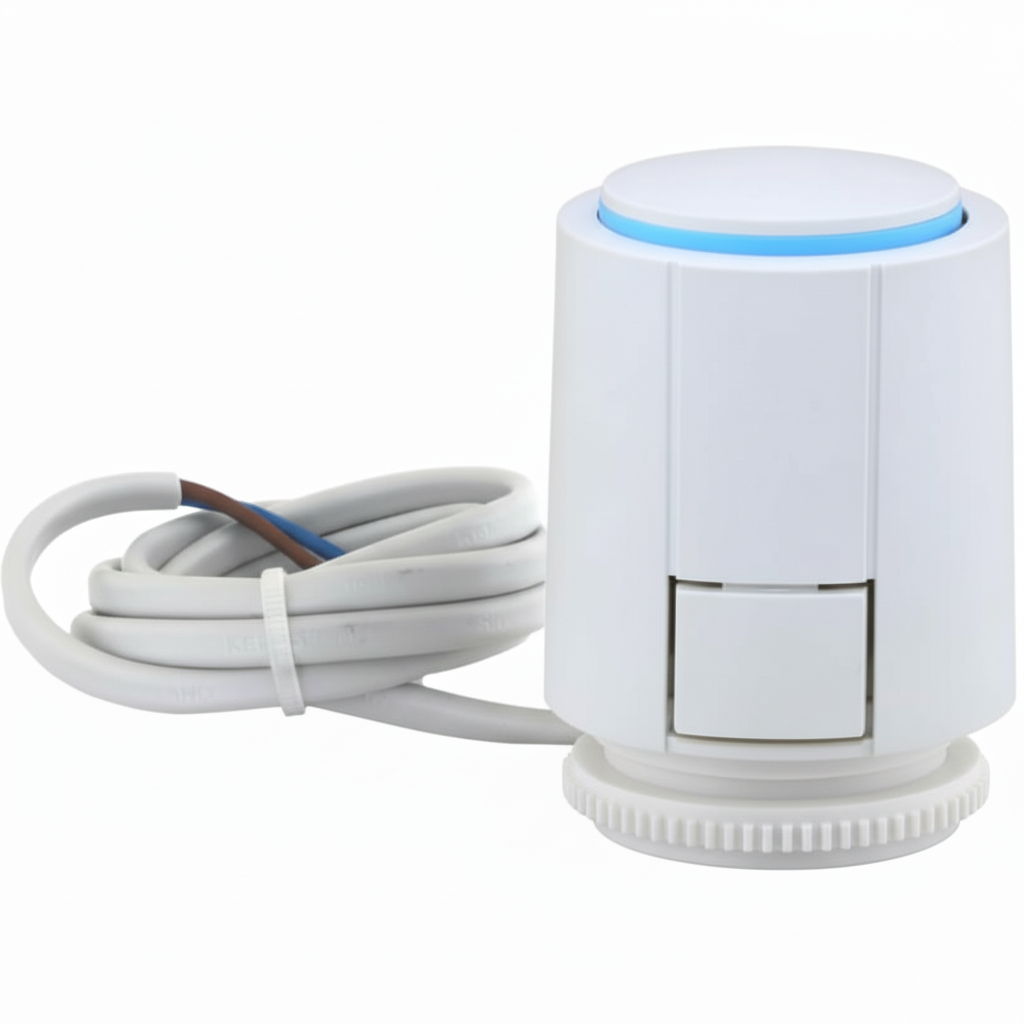

| Termoelektrický pohon A 30405, 12V NC kabel 1m, adaptér VA80 (bílý) | termostatické ventily Hydronix | A30405-1-80 | 1 197 Kč | ||
| Termoelektrický pohon A 30405, 12V NC kabel 1m, adaptér VA80 (bílý) | termostatické ventily IMI Heimeier | A30405-1-80 | 1 197 Kč | ||
| Termoelektrický pohon A 30405, 12V NC kabel 1m, adaptér VA80 (bílý) | termostatické ventily Gampper | A30405-1-80 | 1 197 Kč | ||

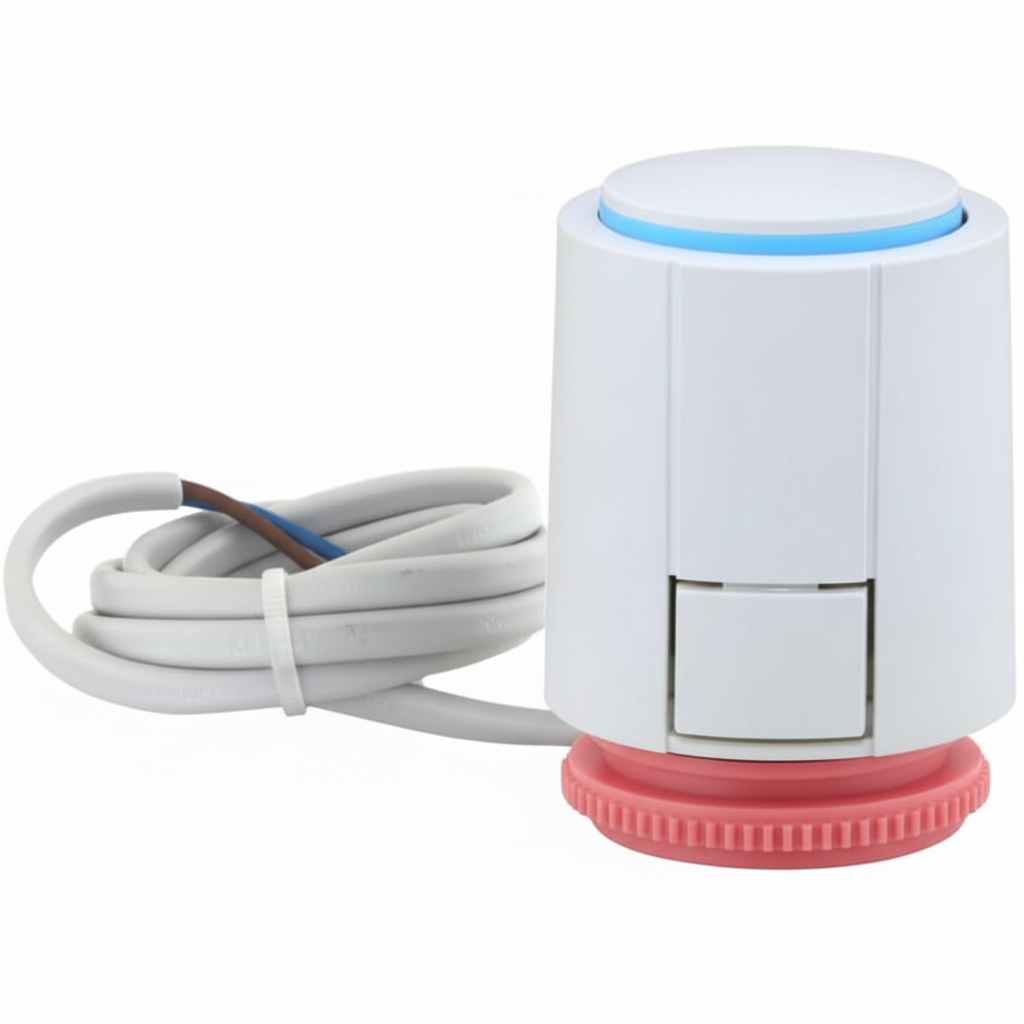

| Termoelektrický pohon A 30405, 12V NC kabel 1m, adaptér VA16 (červený M28x1,5) | termostatické ventily Herz | A30405-1-16 | 1 197 Kč | ||

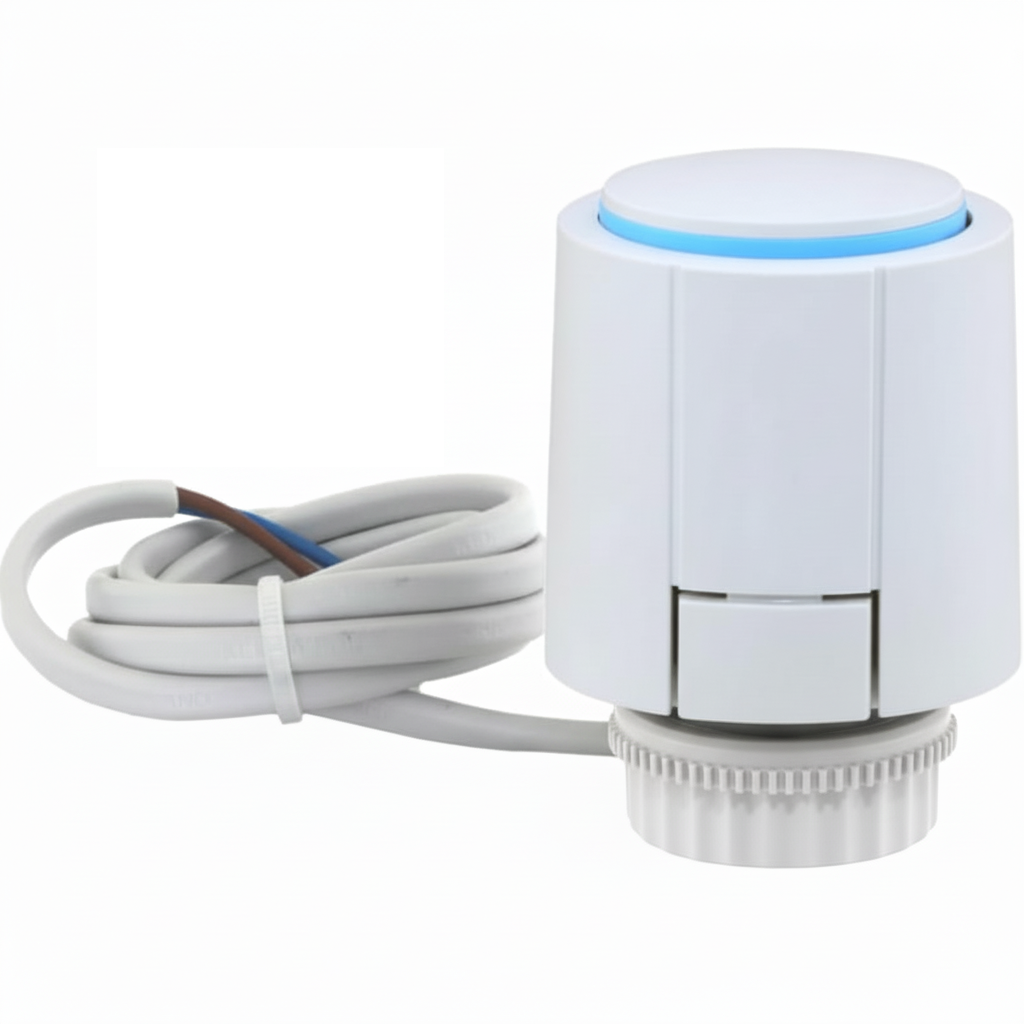

| Termoelektrický pohon A 30405, 12V NC kabel 1m, adaptér VA78 (bílý vysoký) | termostatické ventily Danfoss RA-N | A30405-1-78 | 1 287 Kč | ||
| Termoelektrický pohon A 30405, 12V NC kabel 1m, adaptér VA80 (bílý) | termostatické ventily IVAR | A30405-1-80 | 1 197 Kč | ||
| Termoelektrický pohon A 30405, 12V NC kabel 1m, adaptér VA63 (černý) | Siemens VQP46 a VQI46 | A30405-1-63 | 1 197 Kč | ||
| Termoelektrický pohon A 30405, 12V NC kabel 1m, adaptér VA41 (zelený) | Siemens VPP46 a VPI46 DN 10-20, zdvih 2,5mm | A30405-1-41 | 1 197 Kč |
Popis
Termoelektrické ovládací pohony A 30405 jsou tiché, úsporné a spolehlivé ovládací pohony určené pro ovládání ventilů menších koncových spotřebičů - například fancoilů, chladicích trámů, indukčních jednotek, dveřních clon nebo teplovzdušných jednotek, termostatických ventilů a okruhů podlahového vytápění.
AST 30405 - napájení 12 V, NC bez napětí pohon tlačí dřík ventilu směrem do těla
Použití:
- Tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 10–20
- Tlakově nezávislé 2-cestné regulační ventily jiných výrobců - např. TA Hydronics, Danfoss, Siemens, Oventrop, FlowCon
- Termostatické radiátorové ventily Hydronix
- Termostatické ventily jiných výrobců - např. Heimeier, IVAR, HERZ, Danfoss, Oventrop, Honeywell
- Desková a článková otopná tělesa typu Ventil Kompakt
- Rozdělovače podlahového vytápění
Funkce:
- Regulace výkonu spotřebiče systémem otevřeno / zavřeno
- Možnost bezpečného uzavření ovládaného ventilu při výpadku napětí
- Možnost napuštění systému před připojením pohonu k napájení - ovládací pohony jsou z výroby dodány v poloze částečného otevření a umožňují tedy napuštění, popř. proplach soustavy bez nutnosti jejich připojení k napájení. Po prvním připojení k napájení se plně otevřou a následně regulují standardním způsobem.
| Připojení | Dle použitého adaptéru: M30×1,5 M28×1,5 Západkový systém | ||
|---|---|---|---|
| Napájení | 12V AC, 12V DC | ||
| Max.pracovní zdvih | 4 mm | ||
| Doba přestavení | 180 - 240 s | ||
| Krytí | IP 54 ve všech instalovaných polohách | ||
| Pracovní teplota | 0-50 °C | ||
| Regulace |
| ||
| Značení | typ, napájení, příkon, CE |
Použití
Použití termoelektrických pohonů A 30405 NC - bez napětí “zavřeno”
Velkou výhodou pohonů řady AST 30405 je jejich univerzálnost. Pomocí přechodových adaptérů VAxx je lze použít pro ovládání ventilů různých výrobců s pracovním zdvihem do 4 mm. Bez napěťového signálu tlačí pohon dřík ventilu do těla ventilu, tedy regulační kuželku do sedla ventilu, a tím udržuje ventil uzavřený. Po aktivaci napěťového signálu se chová následovně:
- Po aktivaci napěťového signálu (pokyn “otevři”) se začne ohřívat WAX čidlo. V závislosti na okolní teplotě toto nahřívání na provozní teplotu může trvat až několik desítek sekund, než začne pohon otevírat ventil.
- Tepelnou roztažností WAX čidla začne pohon plynule otevírat ventil až do polohy “otevřeno”.
- Ventil je udržovaný otevřený, dokud je pohon pod napětím.
- Po odpojení napětí (pokyn “zavři”) začne pohon po uplynutí reakční doby ventil plynule zavírat.
-
Tlačná pružina pohonu udržuje ventil zavřený až do dalšího pokynu “otevři”, tedy do přivedení napěťového signálu.
