Ruční vyvažovací ventily 447 - drážkový spoj
Ruční vyvažovací ventily 447 - drážkový spoj
Ruční vyvažovací ventily 447 s drážkovým spojem jsou armatury určené pro přesné vyvažování rozsáhlých rozvodů vytápění i chlazení.
Ventily jsou k dispozici v DN 40–300 a vedle přesného nastavení pracovní Kv hodnoty a jejího zajištění proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.
Oblast použití:
- Rozvody vytápění, chlazení
- Soustavy centralizovaného zásobování teplem
- technologické rozvody - připojení např. pomocí spojek Victaulic
Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.
Varianty
| Varianta produktu | Kvs | Obj. číslo | Cena bez DPH | BIM | DWG |
|---|---|---|---|---|---|
| vyvažovací ventil 447, DN 40 (48,3mm) drážkový spoj | 22 | 447040d | 6 541 Kč | ||
| vyvažovací ventil 447, DN 50 (60,3mm) drážkový spoj | 32 | 447050d | 6 597 Kč | ||
| vyvažovací ventil 447, DN 65 (76,1mm) drážkový spoj | 88,8 | 447065d | 8 763 Kč | ||
| vyvažovací ventil 447, DN 80 (88,9mm) drážkový spoj | 113 | 447080d | 14 987 Kč | ||
| vyvažovací ventil 447, DN 100 (114,3mm) drážkový spoj | 185 | 447100d | 21 315 Kč | ||
| vyvažovací ventil 447, DN 125 (141,3mm) drážkový spoj | 285 | 447125d | 26 983 Kč | ||
| vyvažovací ventil 447, DN 150 (168,3mm) drážkový spoj | 390 | 447150d | 34 651 Kč | ||
| vyvažovací ventil 447, DN 200 (219,1mm) drážkový spoj | 710 | 447200d | 70 723 Kč | ||
| vyvažovací ventil 447, DN 250 (273mm) drážkový spoj | 1188 | 447250d | 119 597 Kč | ||
| vyvažovací ventil 447, DN 300 (323,9mm) drážkový spoj | 1504 | 447300d | 199 831 Kč |
Popis

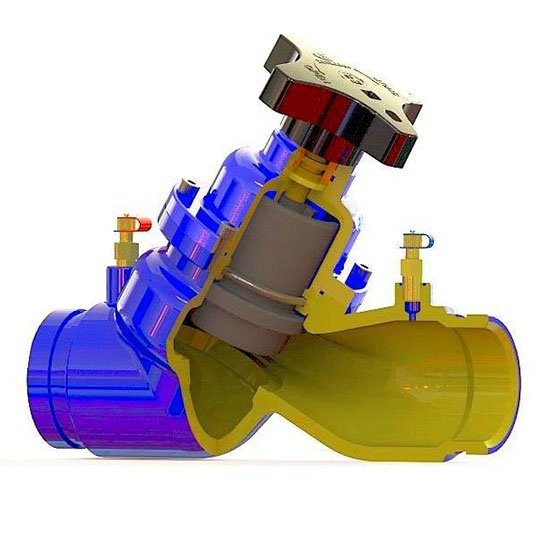

Ruční vyvažovací ventily 447 s drážkovým spojem jsou armatury určené pro přesné vyvažování rozsáhlých rozvodů vytápění i chlazení.
Ventily jsou k dispozici v DN 40–300 a vedle přesného nastavení pracovní Kv hodnoty a jejího zajištění proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.
Oblast použití:
- Rozvody vytápění, chlazení
- Soustavy centralizovaného zásobování teplem
- technologické rozvody - připojení např. pomocí spojek Victaulic
Funkce:
- Přednastavení požadovaného průtoku okruhem
- Aretace - zajištění proti nežádoucí manipulaci
- Měření průtoku, tlaku a teploty
- Uzavírání
| Rozměry | DN 40–300 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Jmenovitý tlak | PN 16 | ||||||||||
| Max. pracovní teplota | 120 °C | ||||||||||
| Min. pracovní teplota | -10 °C | ||||||||||
| Materiál |
| ||||||||||
| Značení |
|
Použití

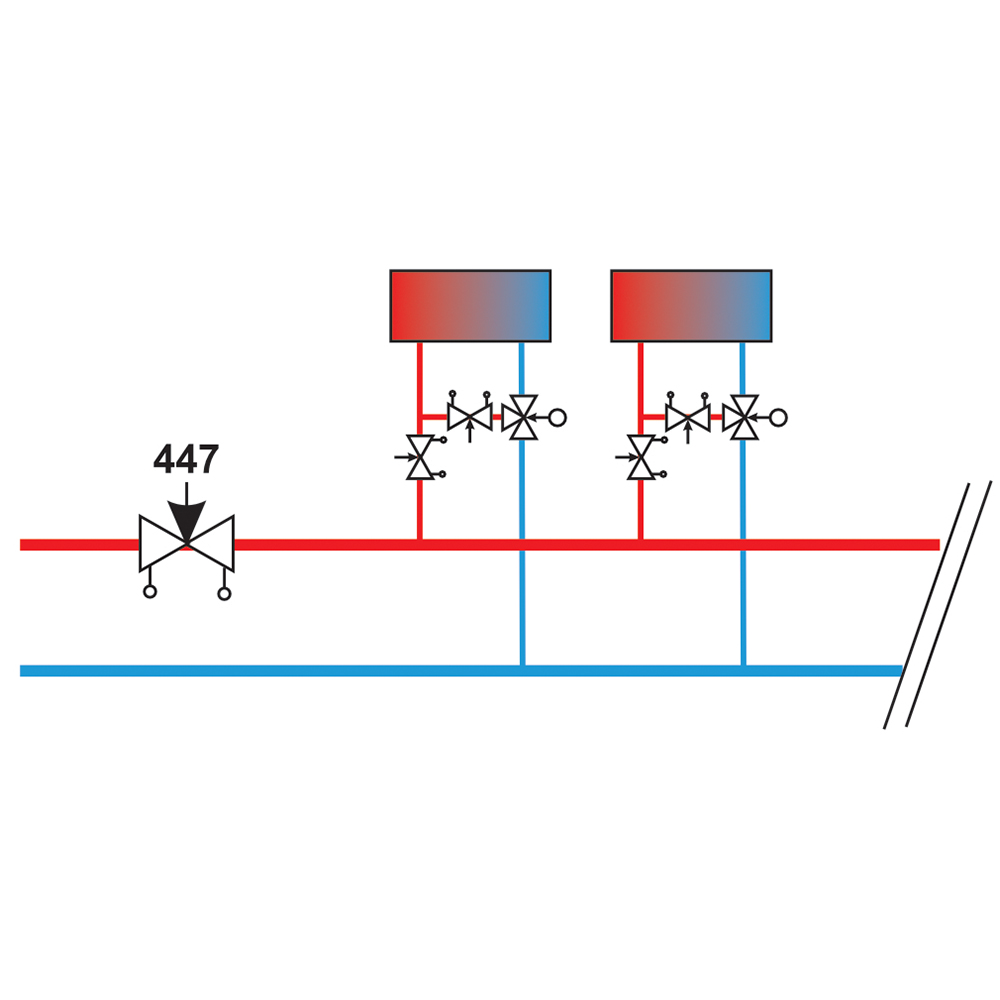

Vyvažovací ventil 447 jako sekční (partnerský) ventil na vstupu do okruhu
- nastavení součtového průtoku okruhem
-
kompletní diagnostika v místě instalace

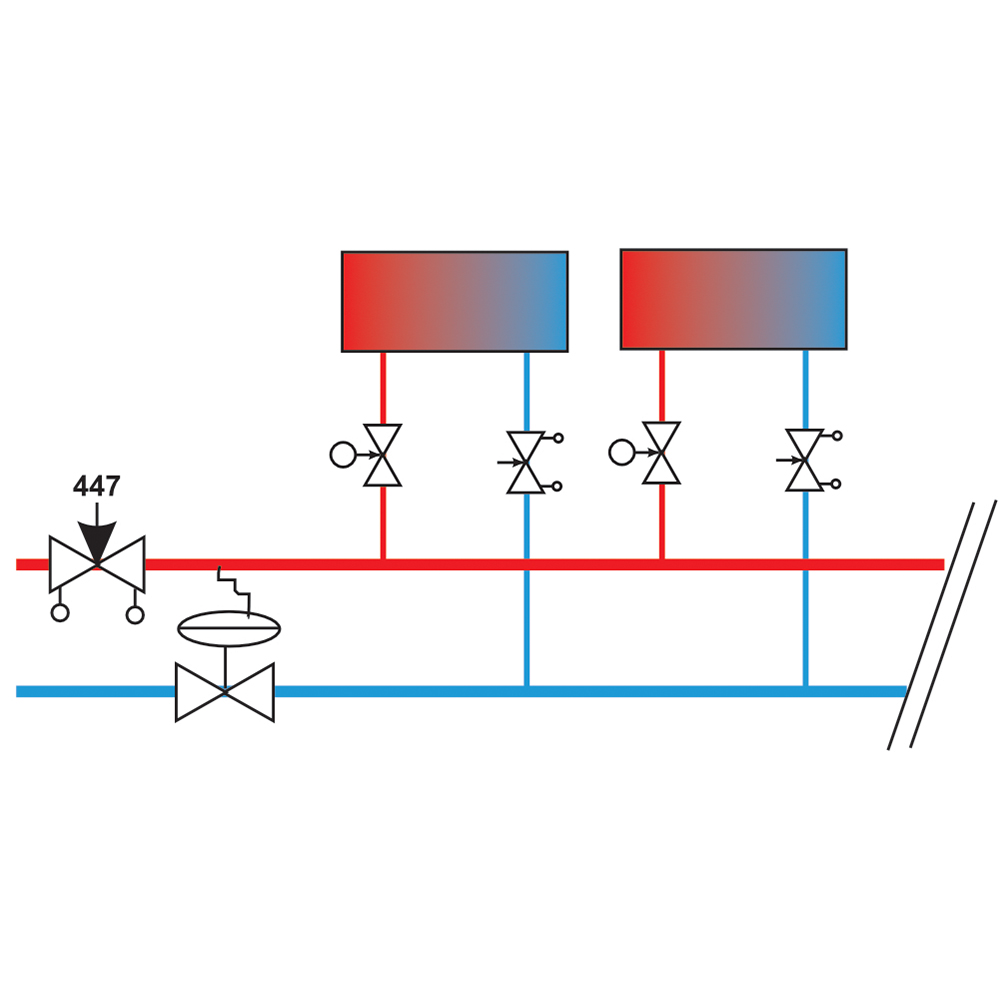

Vyvažovací ventil 447 jako sekční vyvažovací ventil na odbočce / větvi rozvodu s proměnným průtokem
- nastavení celkového průtoku danou větví
- tzn. “partnerský” vyvažovací ventil pro danou větev
-
u větších rozvodů vždy v kombinaci s regulátorem tlakové diference

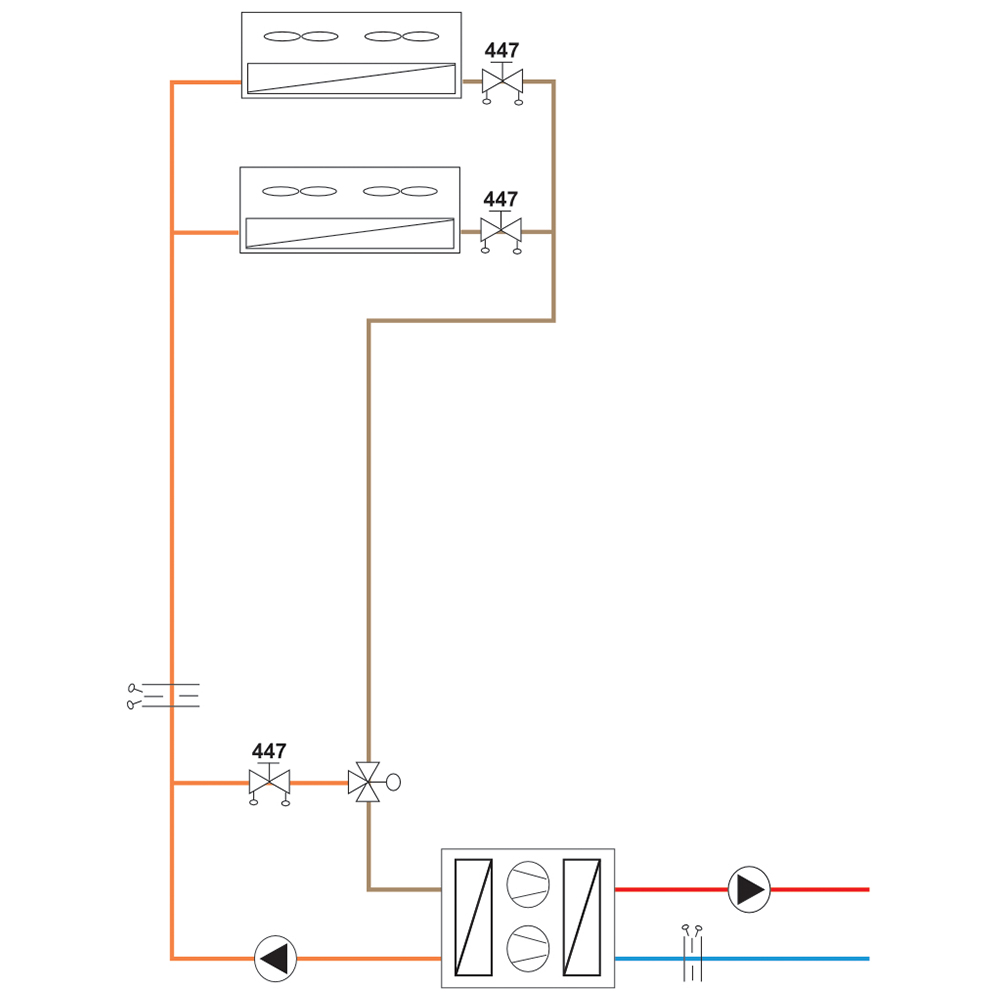

Vyvažovací ventil 447 pro seřízení zdrojů chladu
- nastavení nominálního průtoku každým zdrojem chladu
- kompenzace různých tlakových ztrát vnitřních okruhů jednotlivých zdrojů
-
kompletní diagnostika
