Rotační pohon pro VZT klapky 20 Nm

Rotační pohony s kroutícím momentem 20 Nm pro VZT klapky s pracovním úhlem do 90° a plochou do 4 m²

Použití:

Vzduchotechnické klapky s plochou do 4 m²
Směšovací komory teplovzdušných vytápěcích jednotek s přívodem čerstvého vzduchu

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití

Rotační pohon pro VZT klapky 20 Nm

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Řízení	Obj. číslo	Cena bez DPH
Rotační pohon NACM 20 Nm, 24 V / spojité řízení 0–10 V	24V 0-10V	NACM 1.1-20	3 659 Kč
Rotační pohon NACM 20 Nm, 24 V / spojité řízení 0–10 V, 2SPDT koncové spínače	24V 0-10V	NACM 1.1-20S	3 764 Kč
Rotační pohon NACA 20 Nm, 24 V 2-bod / 3-bod	24V 2/3-bod	NACA 1-20	2 456 Kč
Rotační pohon NACA 20 Nm, 24 V 2-bod / 3-bod, 2SPDT koncové spínače	24V 2/3-bod	NACA 1-20S	2 561 Kč
Rotační pohon NACA 20 Nm, 230 V 2-bod / 3-bod	230V 2/3-bod	NACA 2-20	2 614 Kč
Rotační pohon NACA 20 Nm, 230 V 2-bod / 3-bod, 2SPDT koncové spínače	230V 2/3-bod	NACA 2-20S	2 666 Kč

Popis

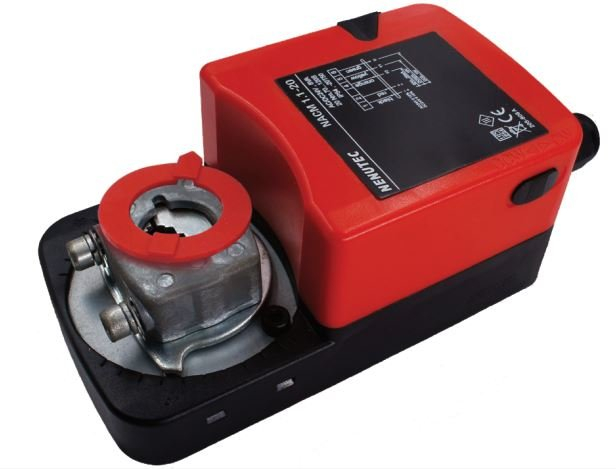

Rotační pohony s kroutícím momentem 20 Nm pro VZT klapky s pracovním úhlem do 90° a plochou do 4 m²*

NACA 1-20 napájení 24 V, řízení 2bod nebo 3bod
NACA 1-20S napájení 24 V, řízení 2-bod nebo 3-bod, 2 SPDT koncové spínače
NACA 2-20 napájení 230 V, řízení 2-bod nebo 3-bod
NACA 2-20S napájení 230 V, řízení 2-bod nebo 3-bod, 2 SPDT koncové spínače
NACM 1.1-20 napájení 24 V, řízení 0–10 V
NACM 1.1-20S napájení 24 V, řízení 0–10 V, 2 SPDT koncové spínače

* Pro dimenzování je směrodatný kroutící moment, maximální plocha klapky se může lišit v závislosti na konstrukci klapky a místních podmínkách (proudění vzduchu, tlaková ztráta atp.).

Nastavení směru otáčení pohonů NACA /NACM

Směr otáčení lze měnit přepínačem na boku pohonu

CW - otáčení po směru hodinových ručiček

CCW - otáčení proti směru hodinových ručiček

Kroutící moment

20 Nm

Plocha klapky

max. 4 m²*

Rozměr hřídele

Ø 12...20 mm /  11...14 mm

min. délka hřídele 45 mm

Řízení

NACA 1-20	24 V AC/DC 2/3bod
NACA 2-20	230 V AC 2/3bod
NACM 1.1-20	24 V AC/DC 0–10 V

Zpětný signál

0–10V (pouze NACM 1.1-20)

Krytí

IP 54

Pracovní teplota

-20–50 °C

Příkon

Pracovní	4,0 W
V koncové poloze	0,3 W
Pro dimenzování	5,0 VA

Životnost

100 000 cyklů

Značení

typ, napájení, příkon, CE

*Bez vlivu proudění vzduchu, rozdílu tlaků atp.

Rotační pohon pro VZT klapky 20 Nm

Rotační pohon pro VZT klapky 20 Nm

Rotační pohon pro VZT klapky 20 Nm

Ke stažení

Varianty

Popis

Nastavení směru otáčení pohonů NACA /NACM

Použití

Použití rotačních pohonů NACA (2-bod, 3-bod)

Elektrické zapojení 1ks rotačního pohonu

Paralelně lze zapojit až 5ks rotačních pohonů NACA

Použití rotačních pohonů NACM (spojité řízení 0-10V)

Elektrické zapojení 1ks rotačního pohonu

Paralelně lze zapojit až 5ks rotačních pohonů NACM
