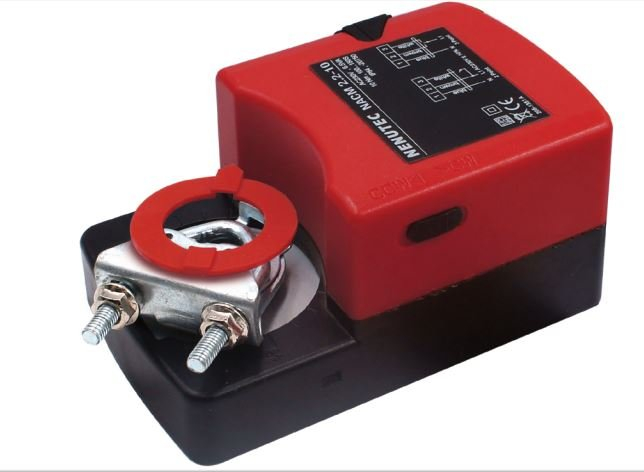

Rotační pohon pro VZT klapky 10 Nm

Rotační pohon pro VZT klapky 10 Nm

Rotační pohony s kroutícím momentem 10 Nm pro VZT klapky s pracovním úhlem do 90° a plochou do 2 m2

Použití:

  • Vzduchotechnické klapky s plochou do 2 m2
  • Směšovací komory teplovzdušných vytápěcích jednotek s přívodem čerstvého vzduchu

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Řízení Obj. číslo Cena bez DPH BIM DWG
Rotační pohon NACM 10 Nm, 24 V / spojité řízení 0–10 V 24V 0-10V NACM 1.1-10 na dotaz
Rotační pohon NACM 10 Nm, 24 V / spojité řízení 0–10 V, 1SPDT konc. 24V 0-10V NACM 1.1-10S1 na dotaz
Rotační pohon NACA 10 Nm, 24 V 2-bod / 3-bod 24V 2/3-bod NACA 1-10 na dotaz
Rotační pohon NACA 10 Nm, 24 V 2-bod / 3-bod, 1SPDT koncový spínač 24V 2/3-bod NACA 1-10S1 na dotaz
Rotační pohon NACA 10 Nm, 230 V 2-bod / 3-bod 230V 2/3-bod NACA 2-10 na dotaz
Rotační pohon NACA 10 Nm, 230 V 2-bod / 3-bod, 1SPDT koncový spínač 230V 2/3-bod NACA 2-10S1 na dotaz

Popis

Rotační pohony s kroutícím momentem 10 Nm pro VZT klapky s pracovním úhlem do 90° a plochou do 2 m2 *

  • NACA 1-10 napájení 24 V, řízení 2-bod nebo 3-bod
  • NACA 1-10S1 napájení 24 V, řízení 2-bod nebo 3-bod, 1 SPDT koncový spínač
  • NACA 2-10 napájení 230 V, řízení 2-bod nebo 3-bod
  • NACA 2-10S1 napájení 230 V, řízení 2-bod nebo 3-bod, 1 SPDT koncový spínač
  • NACM 1.1-10 napájení 24 V, řízení 0–10 V
  • NACM 1.1-10S1 napájení 24 V, řízení 0–10 V, 1 SPDT koncový spínač

* Pro dimenzování je směrodatný kroutící moment, maximální plocha klapky se může lišit v závislosti na konstrukci klapky a místních podmínkách (proudění vzduchu, tlaková ztráta atp.).

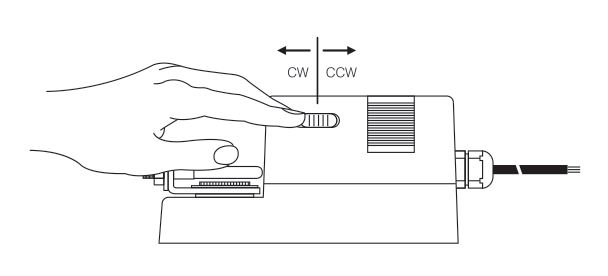

Nastavení směru otáčení pohonů NACA /NACM

Směr otáčení lze měnit přepínačem na boku pohonu

CW - otáčení po směru hodinových ručiček

CCW - otáčení proti směru hodinových ručiček

Kroutící moment 10 Nm
Plocha klapky max. 2 m2*
Rozměr hřídele
Ø 10...20 mm /  5...14 mm
min. délka hřídele 45 mm
Řízení
NACA 1-10 24 V AC/DC 2/3bod
NACA 2-10 230 V AC 2/3bod
NACM 1.1-10 24 V AC/DC 0–10 V
Zpětný signál 0–10V (pouze NACM 1.1-10)
Krytí IP 54
Pracovní teplota -20–50 °C
Příkon
Pracovní 3,0 W
V koncové poloze 0,3 W
Pro dimenzování 4,0 VA
Životnost 100 000 cyklů
Značení typ, napájení, příkon, CE
  *Bez vlivu proudění vzduchu, rozdílu tlaků atp.

Použití

Použití rotačních pohonů NACA (2-bod, 3-bod)

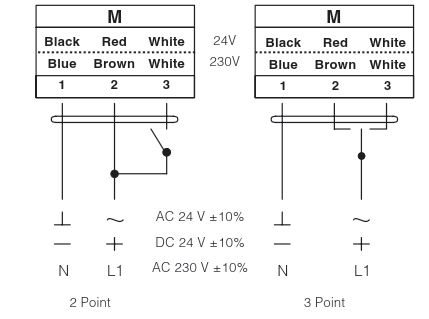

Elektrické zapojení 1ks rotačního pohonu

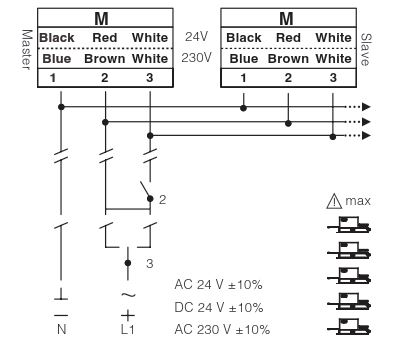

Paralelně lze zapojit až 5ks rotačních pohonů NACA

Použití rotačních pohonů NACM (spojité řízení 0-10V)

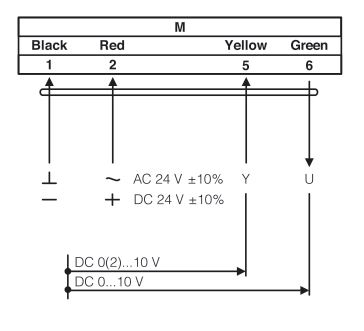

Elektrické zapojení 1ks rotačního pohonu

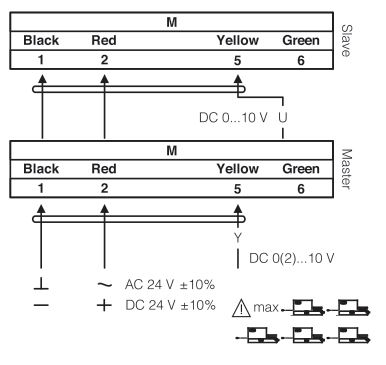

Paralelně lze zapojit až 5ks rotačních pohonů NACM
