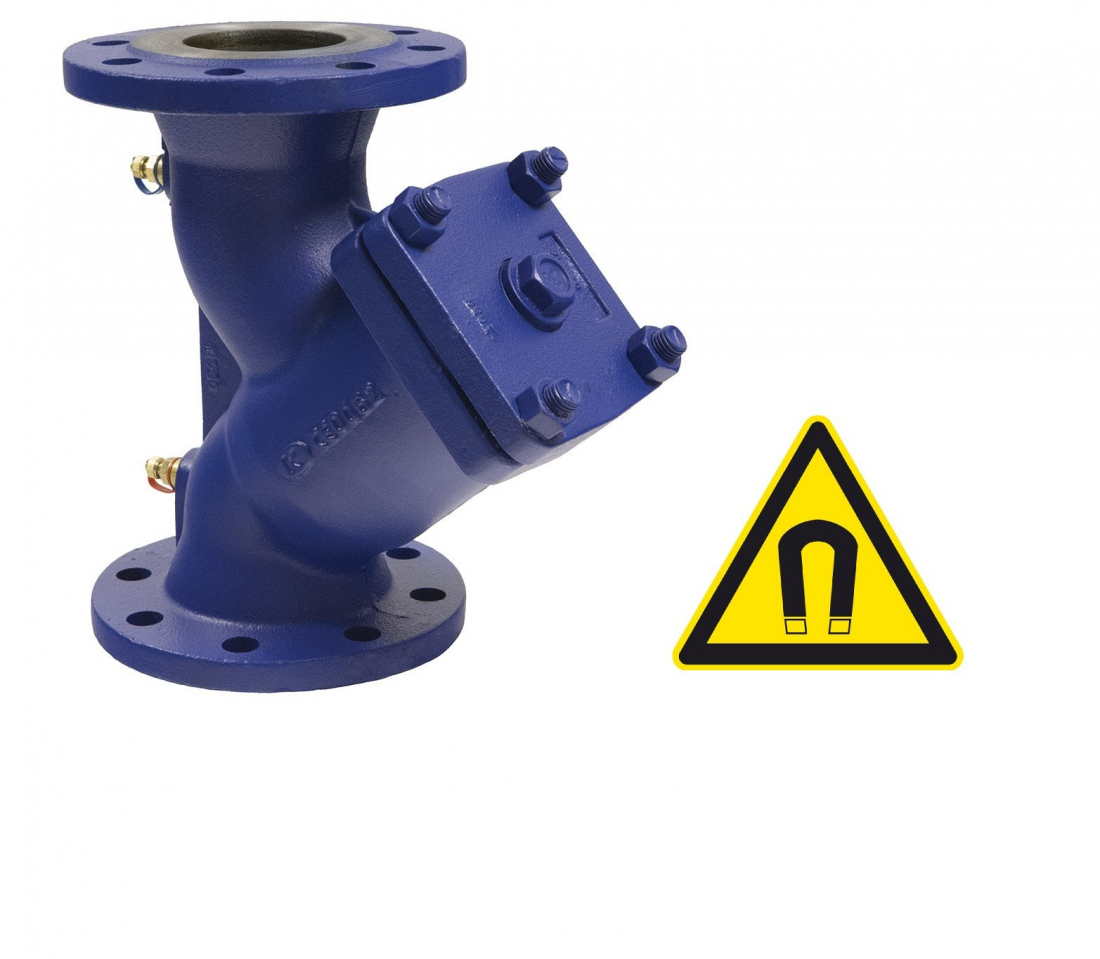

Přírubové potrubní filtry s magnetickou vložkou a s diagnostikou zanesení síta - měřící vsuvky 25mm

Přírubové potrubní filtry Hydronix 821 APTM PN 16 s magnetickou vložkou a s měřícími vsuvkami pro diagnostiku zanesení síta sníží náklady na údržbu, neboť měřením zjistíme, kdy je skutečně potřeba síto filtru vyčistit. Délka měřící vsuvky 25mm

Oblast použití:

rozvody vytápění a chlazení
předávací stanice tepla
technologické rozvody

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

Přírubové potrubní filtry s magnetickou vložkou a s diagnostikou zanesení síta - měřící vsuvky 25mm

Poptat produkt

Ke stažení

Katalogový list filtr APTM (PDF dokument)

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	DWG
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 15, síto 1 mm*	6,3	821 515-1	2 947 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 20, síto 1 mm*	11,2	821 520-1	3 021 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 25, síto 1 mm*	14,7	821 525-1	3 181 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 32, síto 1 mm*	23,7	821 532-1	3 439 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 40, síto 1 mm*	37,7	821 540-1	3 847 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 50, síto 1 mm*	57,9	821 550-1	4 284 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 65, síto 1,25 mm*	101,5	821 565-1	5 623 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 80, síto 1,25 mm*	147,4	821 580-1	6 774 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 100, síto 1,6 mm*	209,6	821 590-1	9 047 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 125, síto 1,6 mm*	326,2	821 591-1	13 299 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 150, síto 1,6 mm*	403	821 592-1	18 650 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 200, síto 1,6 mm*	707	821 593-1	34 999 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 250, síto 1,6 mm*	1234,4	821 594-1	70 602 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 300, síto 1,6 mm*	1916,2	821 595-1	101 322 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 350, síto 1,6 mm*	2621,4	821 596-1	142 122 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 400, síto 1,6 mm*	3460,3	821 597-1	215 692 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 15, síto 0,25 mm*	6,2	821 615-1	3 074 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 20, síto 0,25 mm*	9,6	821 620-1	3 157 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 25, síto 0,25 mm*	14,2	821 625-1	3 319 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 32, síto 0,25 mm*	23,1	821 632-1	3 606 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 40, síto 0,25 mm*	36,6	821 640-1	4 179 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 50, síto 0,25 mm*	53,7	821 650-1	4 657 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 65, síto 0,25 mm*	95,1	821 665-1	6 167 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 80, síto 0,25 mm*	137,1	821 680-1	7 604 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 100, síto 0,25 mm*	206,4	821 690-1	10 203 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 125, síto 0,25 mm*	268,8	821 691-1	15 062 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 150, síto 0,25 mm*	401,4	821 692-1	20 570 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 200, síto 0,25 mm*	706,7	821 693-1	38 357 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 250, síto 0,25 mm*	1229,4	821 694-1	78 549 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 300, síto 0,25 mm*	1902,4	821 695-1	114 634 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 350, síto 0,25 mm*	2611	821 696-1	161 468 Kč	CAD
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 400, síto 0,25 mm*	3438,4	821 697-1	251 582 Kč	CAD
*Magnetickou vložku a jemné síto s velikostí oka 0,25mm dodáváme samostatně			na dotaz

Popis

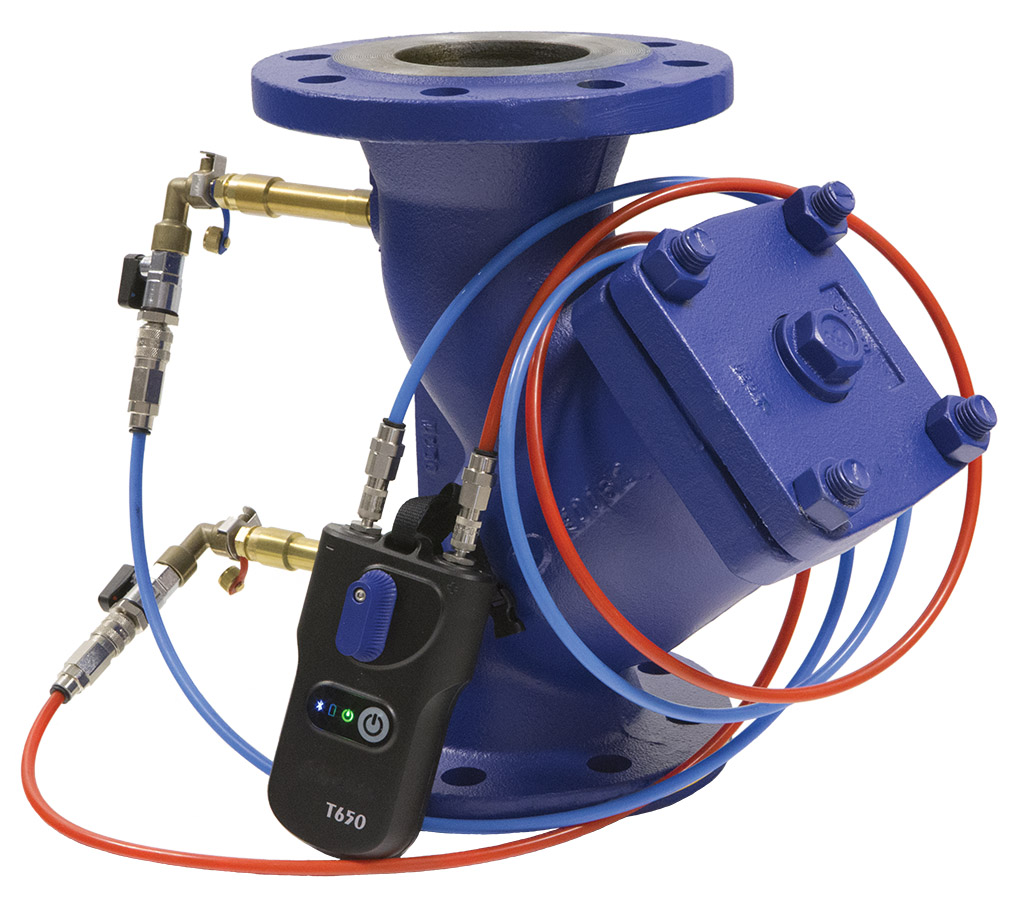

Přírubové potrubní filtry Hydronix 821 APTM PN 16 pro zachycení mechanických nečistot různých velikostí s magnetickou vložkou jsou k dispozici v DN 15–400. Všechna provedení jsou vybavena odkalovacím šroubem a dvěma měřícími vsuvkami. K měření tlakové ztráty filtru doporučujeme měřící přístroj Hydronix T650

Oblast použití:

rozvody vytápění a chlazení, CZT
předávací stanice tepla
technologické rozvody

Rozměry

DN 15–400

Jmenovitý tlak

PN 16

Velikost oka síta

dle dimenze 1 mm, 1,25 mm a 1,6 mm

Délka měřící vsuvky

25mm

Max. pracovní teplota

120 °C

Materiál

Tělo filtru	EN-GJL-250
Síto:	nerezavějící ocel
Těsnění:	CrNiSt grafit

Značení

Tělo ventilu:

směr průtoku, DN, PN

Použití

Nejběžnější použití přírubových potrubních filtrů Hydronix 821APTM:

Zachycení mechanických nečistot v rozvodech vytápění, chlazení, CZT atp.
Magnetická vložka umožňuje zachycení i velmi jemných kovových nečistot
Snadná diagnostika - zjištění aktuální tlakové ztráty síta filtru a z toho plynoucí rozhodnutí o jeho případném vyčištění
