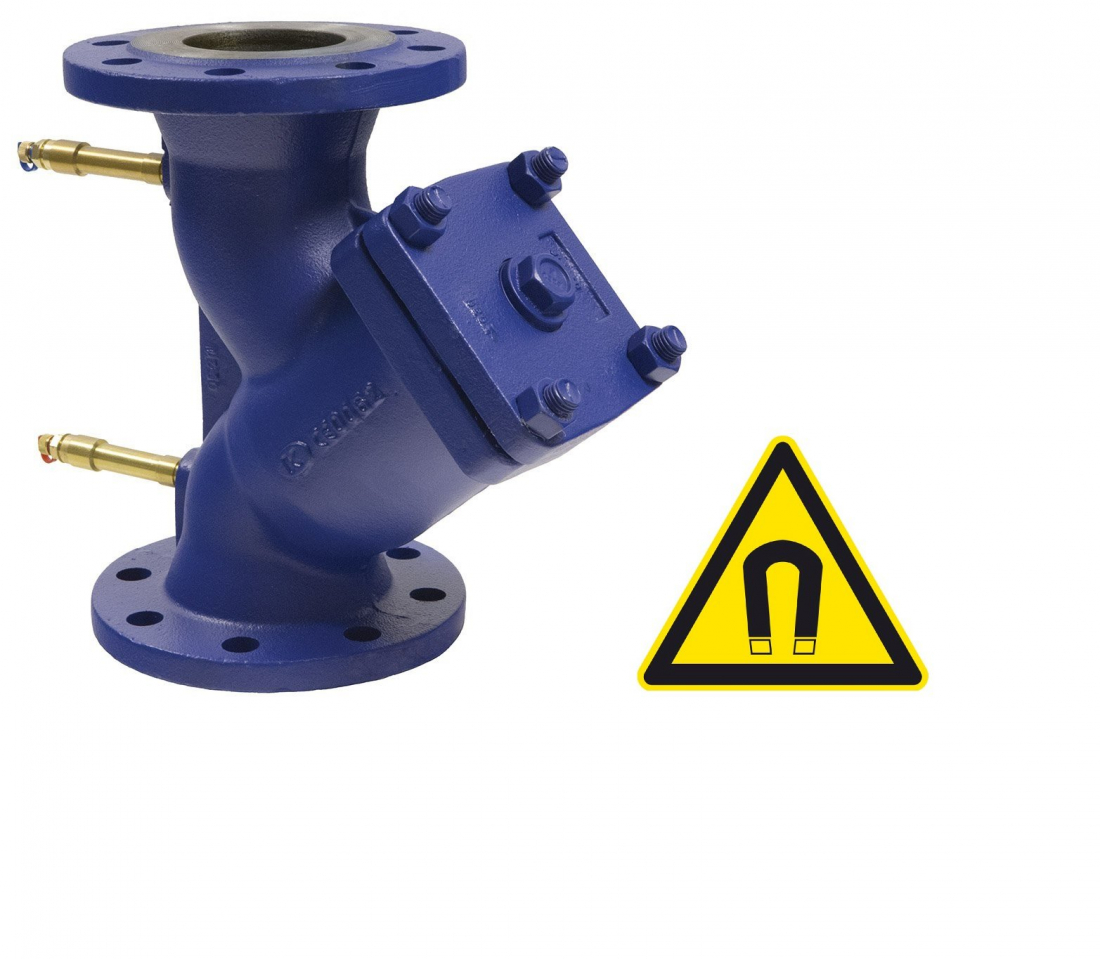

Přírubové potrubní filtry s magnetickou vložkou a s diagnostikou zanesení síta - měřící vsuvky 100mm

Přírubové potrubní filtry Hydronix 821 APTM PN 16 s magnetickou vložkou a s měřícími vsuvkami pro diagnostiku zanesení síta sníží náklady na údržbu, neboť měřením zjistíme, kdy je skutečně potřeba síto filtru vyčistit. Délka měřící vsuvky 100mm - vhodné i pro rozvody s tepelnou izoolací.

Oblast použití:

rozvody vytápění a chlazení
předávací stanice tepla
technologické rozvody

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

Přírubové potrubní filtry s magnetickou vložkou a s diagnostikou zanesení síta - měřící vsuvky 100mm

Poptat produkt

Ke stažení

Katalogový list filtr APTM (PDF dokument)

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 15, síto 1 mm*	6,3	821 515-4	3 419 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 20, síto 1 mm*	11,2	821 520-4	3 493 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 25, síto 1 mm*	14,7	821 525-4	3 653 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 32, síto 1 mm*	23,7	821 532-4	3 911 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 40, síto 1 mm*	37,7	821 540-4	4 319 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 50, síto 1 mm*	57,9	821 550-4	4 757 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 65, síto 1,25 mm*	101,5	821 565-4	6 096 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 80, síto 1,25 mm*	147,4	821 580-4	7 247 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 100, síto 1,6 mm*	209,6	821 5190-4	9 519 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 125, síto 1,6 mm*	326,2	821 591-4	13 771 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 150, síto 1,6 mm*	403	821 592-4	19 122 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 200, síto 1,6 mm*	707	821 593-4	35 470 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 250, síto 1,6 mm*	1234,4	821 594-4	71 074 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 300, síto 1,6 mm*	1916,2	821 595-4	101 794 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 350, síto 1,6 mm*	2621,4	821 596-4	142 594 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 400, síto 1,6 mm*	3460,3	821 597-4	216 163 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 15, síto 0,25 mm*	6,2	821 615-4	3 547 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 20, síto 0,25 mm*	9,6	821 620-4	3 629 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 25, síto 0,25 mm*	14,2	821 625-4	3 791 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 32, síto 0,25 mm*	23,1	821 632-4	4 076 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 40, síto 0,25 mm*	36,6	821 640-4	4 650 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 50, síto 0,25 mm*	53,7	821 650-4	5 129 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 65, síto 0,25 mm*	95,1	821 665-4	6 639 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 80, síto 0,25 mm*	137,1	821 680-4	8 076 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 100, síto 0,25 mm*	206,4	821 690-4	10 674 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 125, síto 0,25 mm*	268,8	821 691-4	15 533 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 150, síto 0,25 mm*	401,4	821 692-4	21 042 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 200, síto 0,25 mm*	706,7	821 693-4	38 829 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 250, síto 0,25 mm*	1229,4	821 694-4	79 201 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 300, síto 0,25 mm*	1902,4	821 695-4	115 106 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 350, síto 0,25 mm*	2611	821 696-4	161 940 Kč
Přírubový filtr magnetickou vložkou a s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 400, síto 0,25 mm*	3438,4	821 697-4	252 053 Kč
*Magnetickou vložku a jemné síto s velikostí oka 0,25mm dodáváme samostatně			na dotaz

Popis

Přírubové potrubní filtry Hydronix 821 APTM PN 16 pro zachycení mechanických nečistot různých velikostí s magnetickou vložkou jsou k dispozici v DN 15–400. Všechna provedení jsou vybavena odkalovacím šroubem a dvěma měřícími vsuvkami délky 100mm - možnost kvalitní tepelné izolace a současně měření tlakové ztráty filtru. K měření tlakové ztráty filtru doporučujeme měřící přístroj Hydronix T650

Oblast použití:

rozvody vytápění a chlazení, CZT
předávací stanice tepla
technologické rozvody

Rozměry

DN 15–400

Jmenovitý tlak

PN 16

Velikost oka síta

dle dimenze 1 mm, 1,25 mm a 1,6 mm

Délka měřící vsuvky

100mm

Max. pracovní teplota

120 °C

Materiál

Tělo filtru	EN-GJL-250
Síto:	nerezavějící ocel
Těsnění:	CrNiSt grafit

Značení

Tělo ventilu:

směr průtoku, DN, PN

Použití

Nejběžnější použití přírubových potrubních filtrů Hydronix 821APTM:

Zachycení mechanických nečistot v rozvodech vytápění, chlazení, CZT atp.
Magnetická vložka umožňuje zachycení i velmi jemných kovových nečistot
Snadná diagnostika - zjištění aktuální tlakové ztráty síta filtru a z toho plynoucí rozhodnutí o jeho případném vyčištění
