Přírubové potrubní filtry s diagnostikou zanesení síta - měřící vsuvky 25mm

Přírubové potrubní filtry s diagnostikou zanesení síta - měřící vsuvky 25mm

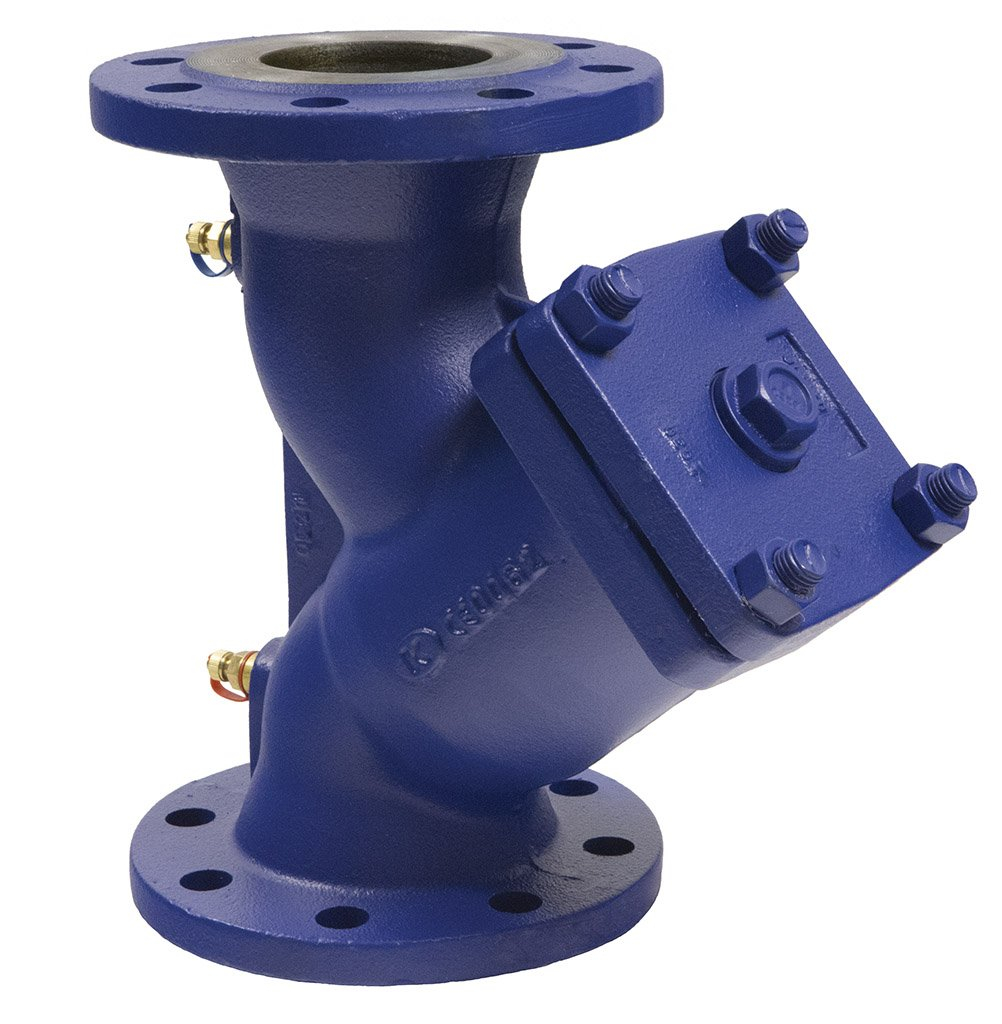

Přírubové potrubní filtry Hydronix 821 APT PN 16  s měřícími vsuvkami pro diagnostiku zanesení síta sníží náklady na údržbu, neboť měřením zjistíme, kdy je skutečně potřeba síto filtru vyčistit. Délka měřící vsuvky 25mm

Oblast použití:

  • rozvody vytápění a chlazení
  • předávací stanice tepla
  • technologické rozvody

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství
Přírubové potrubní filtry s diagnostikou zanesení síta - měřící vsuvky 25mm

Přírubové potrubní filtry s diagnostikou zanesení síta - měřící vsuvky 25mm

Poptat produkt

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 15, síto 1 mm 6,3 821 015-1 1 687 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 20, síto 1 mm 11,2 821 020-1 1 753 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 25, síto 1 mm 14,7 821 025-1 1 787 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 32, síto 1 mm 23,7 821 032-1 2 019 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 40, síto 1 mm 37,7 821 040-1 2 351 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 50, síto 1 mm 57,9 821 050-1 2 557 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 65, síto 1,25 mm 101,5 821 065-1 3 426 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 80, síto 1,25 mm 147,4 821 080-1 4 058 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 100, síto 1,6 mm 209,6 821 090-1 5 403 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 125, síto 1,6 mm 326,2 821 091-1 7 886 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 150, síto 1,6 mm 403 821 092-1 10 446 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 200, síto 1,6 mm 707 821 093-1 17 786 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 250, síto 1,6 mm 1234,4 821 094-1 41 193 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 300, síto 1,6 mm 1916,2 821 095-1 68 549 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 350, síto 1,6 mm 2621,4 821 096-1 99 322 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 400, síto 1,6 mm 3460,3 821 097-1 129 861 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 15, síto 0,25 mm* 6,2 821 115-1 1 802 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 20, síto 0,25 mm* 9,6 821 120-1 1 876 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 25, síto 0,25 mm* 14,2 821 125-1 1 912 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 32, síto 0,25 mm* 23,1 821 132-1 2 170 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 40, síto 0,25 mm* 36,6 821 140-1 2 650 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 50, síto 0,25 mm* 53,7 821 150-1 2 892 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 65, síto 0,25 mm* 95,1 821 165-1 3 914 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 80, síto 0,25 mm* 137,1 821 180-1 4 805 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 100, síto 0,25 mm* 206,4 821 190-1 6 443 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 125, síto 0,25 mm* 268,8 821 191-1 9 472 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 150, síto 0,25 mm* 401,4 821 192-1 12 174 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 200, síto 0,25 mm* 706,7 821 193-1 20 808 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 250, síto 0,25 mm* 1229,4 821 194-1 48 346 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 300, síto 0,25 mm* 1902,4 821 195-1 80 529 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 350, síto 0,25 mm* 2611 821 196-1 116 732 Kč CAD
Přírubový filtr s měřením, 2x měřící vsuvka délky 25 mm, PN 16, DN 400, síto 0,25 mm* 3438,4 821 197-1 162 162 Kč CAD
*Jemné síto s velikostí oka 0,25mm dodáváme samostatně na dotaz

Popis

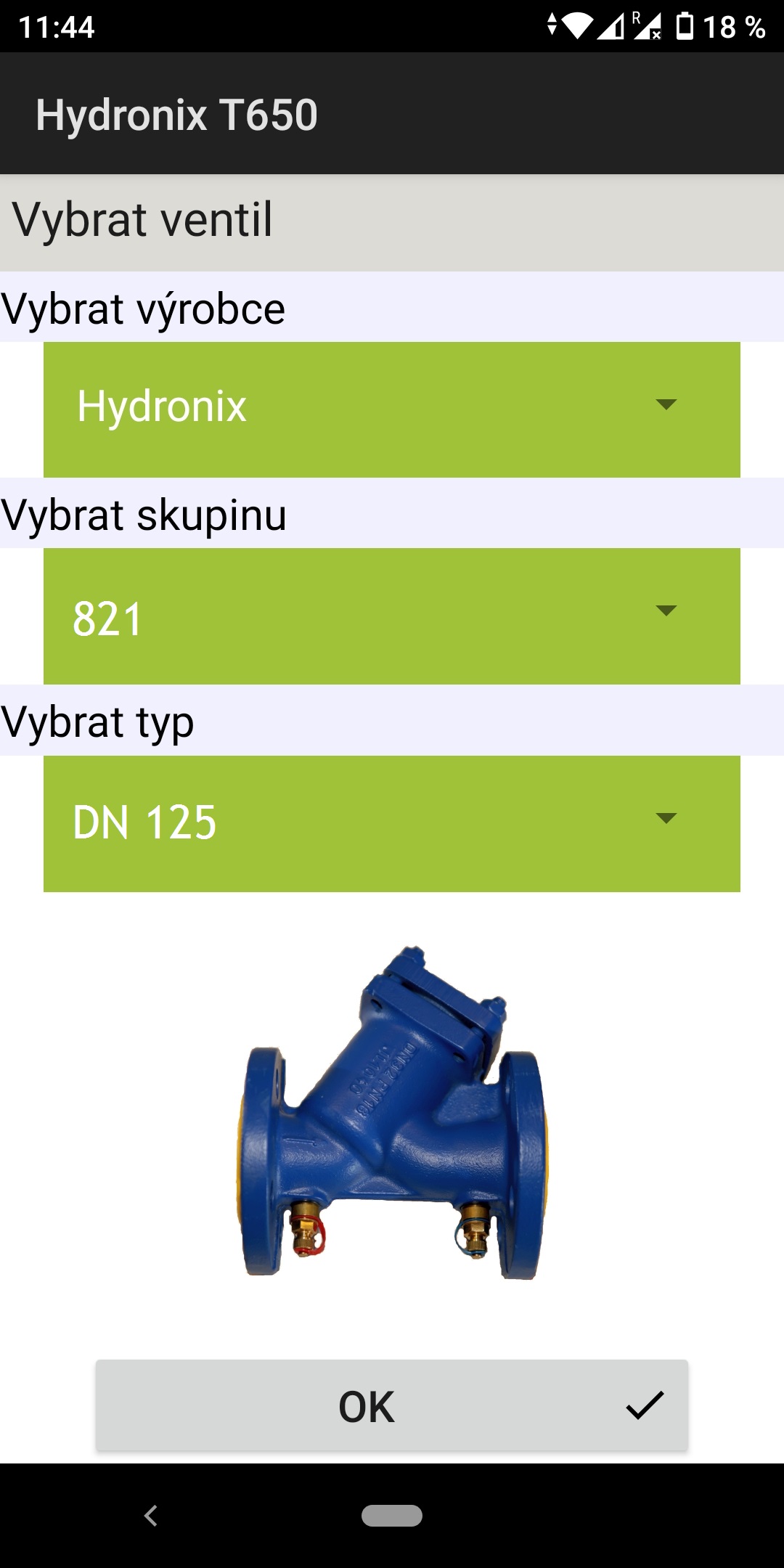

Přírubové potrubní filtry Hydronix 821 APT PN 16 pro zachycení mechanických nečistot různých velikostí jsou k dispozici v DN 15–400. Všechna provedení jsou vybavena odkalovacím šroubem a dvěma měřícími vsuvkami. K měření tlakové ztráty filtru doporučujeme měřící přístroj Hydronix T650

Oblast použití:

  • rozvody vytápění a chlazení, CZT
  • předávací stanice tepla
  • technologické rozvody
Rozměry DN 15–400
Jmenovitý tlak PN 16
Velikost oka síta dle dimenze 1 mm, 1,25 mm a 1,6 mm
Délka měřící vsuvky 25mm
Max. pracovní teplota 120 °C
Materiál
Tělo filtru EN-GJL-250
Síto: nerezavějící ocel
Těsnění: CrNiSt grafit
Značení
Tělo ventilu: směr průtoku, DN, PN

Použití

Nejběžnější použití přírubových potrubních filtrů Hydronix 821APT:

  • Zachycení mechanických nečistot v rozvodech vytápění, chlazení, CZT atp.
  • Snadná diagnostika - zjištění aktuální tlakové ztráty síta filtru a z toho plynoucí rozhodnutí o jeho případném vyčištění
