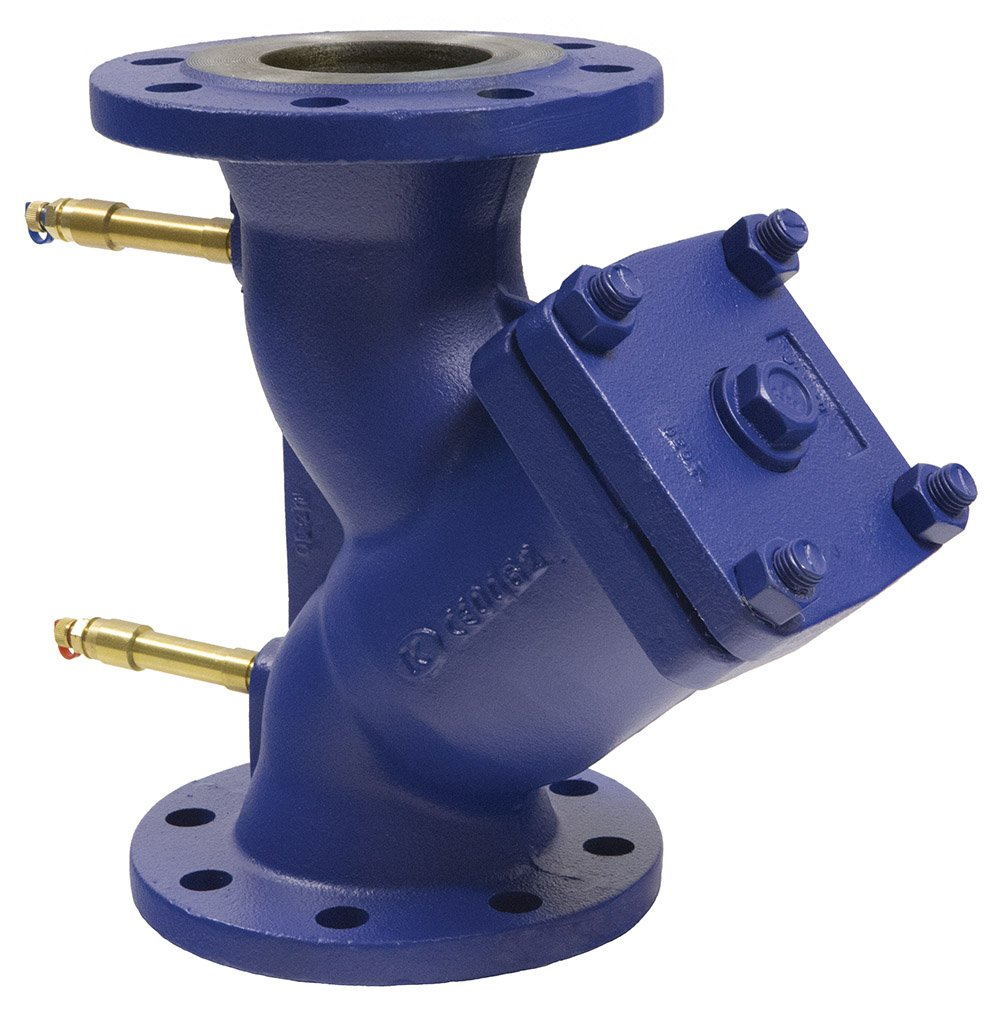

Přírubové potrubní filtry s diagnostikou zanesení síta - měřící vsuvky 100mm

Přírubové potrubní filtry Hydronix 821 APT PN 16 s měřícími vsuvkami pro diagnostiku zanesení síta sníží náklady na údržbu, neboť měřením zjistíme, kdy je skutečně potřeba síto filtru vyčistit. Délka měřící vsuvky 100mm - vhodné i pro rozvody s tepelnou izoolací.

Oblast použití:

rozvody vytápění a chlazení
předávací stanice tepla
technologické rozvody

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

Přírubové potrubní filtry s diagnostikou zanesení síta - měřící vsuvky 100mm

Poptat produkt

Ke stažení

Katalogový list filtr APT (PDF dokument)

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 15, síto 1 mm	6,3	821 015-4	2 346 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 20, síto 1 mm	11,2	821 020-4	2 420 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 25, síto 1 mm	14,7	821 025-4	2 458 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 32, síto 1 mm	23,7	821 032-4	2 716 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 40, síto 1 mm	37,7	821 040-4	3 084 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 50, síto 1 mm	57,9	821 050-4	3 312 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 65, síto 1,25 mm	101,5	821 065-4	4 278 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 80, síto 1,25 mm	147,4	821 080-4	4 981 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 100, síto 1,6 mm	209,6	821 090-4	6 474 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 125, síto 1,6 mm	326,2	821 091-4	9 223 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 150, síto 1,6 mm	403	821 092-4	12 079 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 200, síto 1,6 mm	707	821 093-4	20 234 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 250, síto 1,6 mm	1234,4	821 094-4	46 242 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 300, síto 1,6 mm	1916,2	821 095-4	76 638 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 350, síto 1,6 mm	2621,4	821 096-4	110 829 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 400, síto 1,6 mm	3460,3	821 097-4	144 762 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 15, síto 0,25 mm*	6,2	821 115-4	2 473 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 20, síto 0,25 mm*	9,6	821 120-4	2 556 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 25, síto 0,25 mm*	14,2	821 125-4	2 597 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 32, síto 0,25 mm*	23,1	821 132-4	2 882 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 40, síto 0,25 mm*	36,6	821 140-4	3 417 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 50, síto 0,25 mm*	53,7	821 150-4	3 686 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 65, síto 0,25 mm*	95,1	821 165-4	4 821 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 80, síto 0,25 mm*	137,1	821 180-4	5 811 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 100, síto 0,25 mm*	206,4	821 190-4	7 631 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 125, síto 0,25 mm*	268,8	821 191-4	10 997 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 150, síto 0,25 mm*	401,4	821 192-4	13 999 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 200, síto 0,25 mm*	706,7	821 193-4	23 592 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 250, síto 0,25 mm*	1229,4	821 194-4	54 189 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 300, síto 0,25 mm*	1902,4	821 195-4	89 949 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 350, síto 0,25 mm*	2611	821 196-4	130 174 Kč
Přírubový filtr s měřením, 2x měřící vsuvka délky 100 mm, PN 16, DN 400, síto 0,25 mm*	3438,4	821 197-4	180 651 Kč
*Jemné síto s velikostí oka 0,25mm dodáváme samostatně			na dotaz

Popis

Přírubové potrubní filtry Hydronix 821 APT PN 16 pro zachycení mechanických nečistot různých velikostí jsou k dispozici v DN 15–400. Všechna provedení jsou vybavena odkalovacím šroubem a dvěma měřícími vsuvkami délky 100mm - možnost kvalitní tepelné izolace a současně měření tlakové ztráty filtru. K měření tlakové ztráty filtru doporučujeme měřící přístroj Hydronix T650

Oblast použití:

rozvody vytápění a chlazení, CZT
předávací stanice tepla
technologické rozvody

Rozměry

DN 15–400

Jmenovitý tlak

PN 16

Velikost oka síta

dle dimenze 1 mm, 1,25 mm a 1,6 mm

Délka měřící vsuvky

100mm

Max. pracovní teplota

120 °C

Materiál

Tělo filtru	EN-GJL-250
Síto:	nerezavějící ocel
Těsnění:	CrNiSt grafit

Značení

Tělo ventilu:

směr průtoku, DN, PN

Použití

Nejběžnější použití přírubových potrubních filtrů Hydronix 821APT:

Zachycení mechanických nečistot v rozvodech vytápění, chlazení, CZT atp.
Snadná diagnostika - zjištění aktuální tlakové ztráty síta filtru a z toho plynoucí rozhodnutí o jeho případném vyčištění
