Připojovací šroubení s integrovaným TRV pro tělesa s 1-bodovým připojením 351CP / 352CP

Připojovací šroubení s integrovaným TRV pro tělesa s 1-bodovým připojením 351CP / 352CP

Připojovací uzavíratelné radiátorové šroubení s integrovaným termostatickým ventilem pro otopná tělesa s jednobodovým připojením.

Oblast použití:

  • Desková otopná tělesa se spodním jednobodovým připojením
  • Trubková otopná tělesa (žebříky) se spodním jednobodovým připojením

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy
Připojovací šroubení s integrovaným TRV pro tělesa s 1-bodovým připojením 351CP / 352CP

Připojovací šroubení s integrovaným TRV pro tělesa s 1-bodovým připojením 351CP / 352CP

Poptat produkt

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG

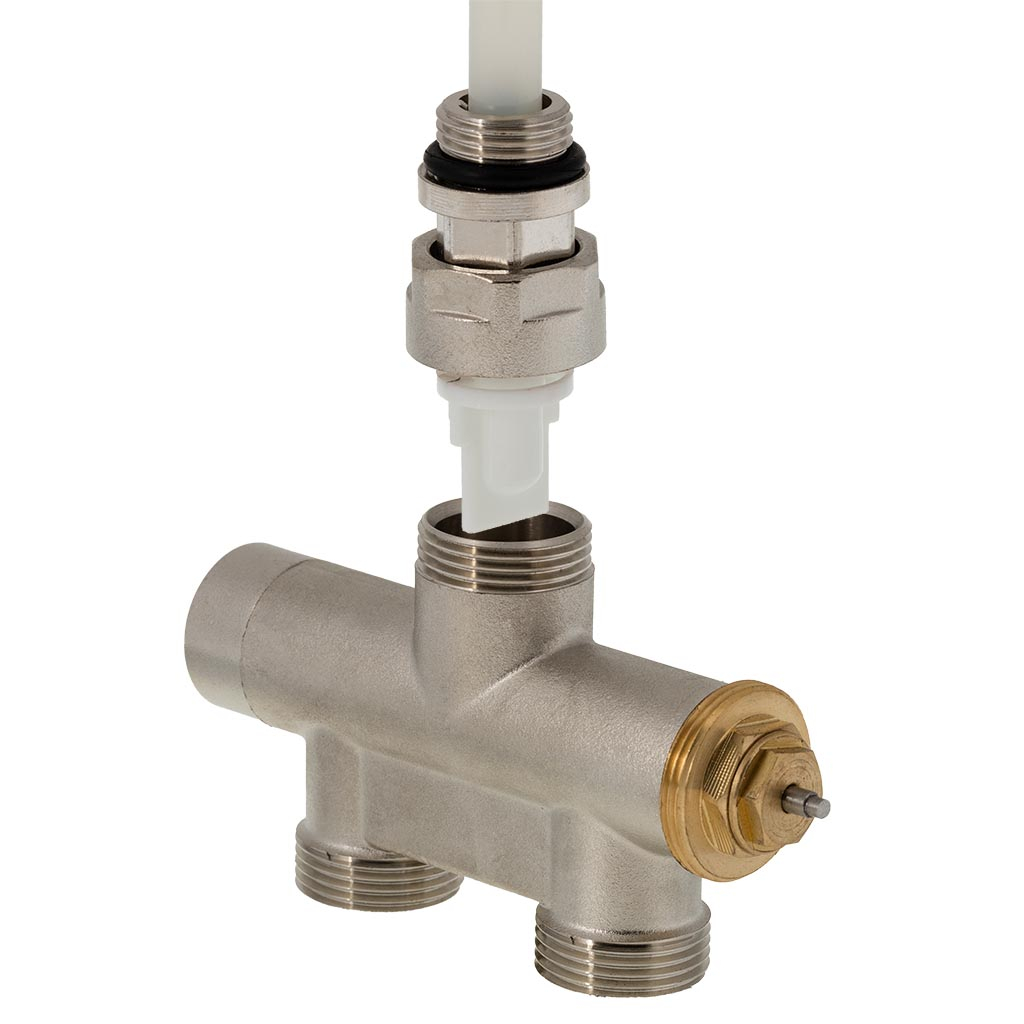

Připojovací jednobodové šroubení s integrovaným TRV přímé DN 15 / EK 1 352CP015 1 049 Kč CAD

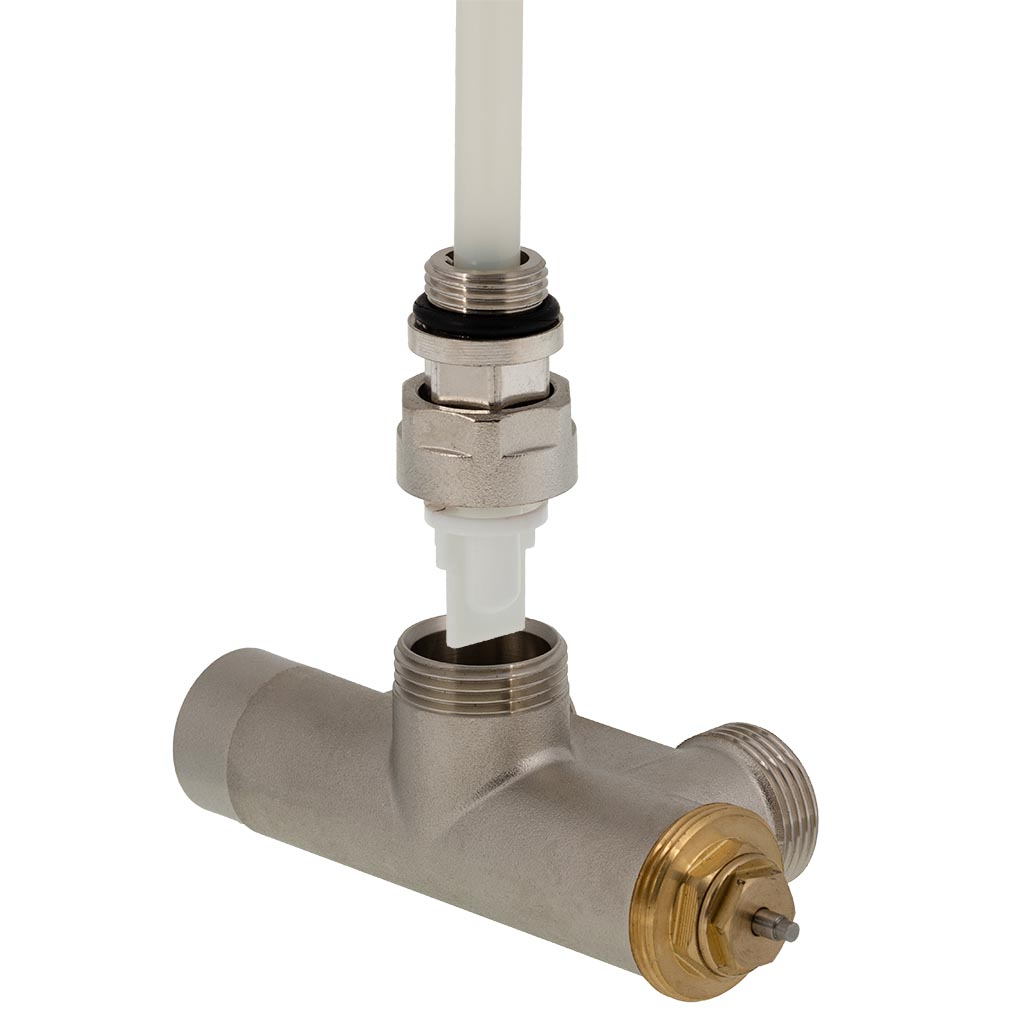

Připojovací jednobodové šroubení s integrovaným TRV rohové DN 15 / EK 1 351CP015 1 049 Kč CAD

Popis

Připojovací uzavíratelná radiátorová šroubení 351CP a 352CP s integrovaným termostatickým ventilem jsou připojovací a regulační garnitury pro otopná tělesa s jednobodovým připojením.

Oblast použití:

  • Desková otopná tělesa se spodním jednobodovým připojením
  • Trubková otopná tělesa (žebříky) se spodním jednobodovým připojením
  • Koupelnová otopná tělesa se spodním krajním dvoubodovým připojením, kde jeden port použijeme pro připojení na rozvod topné vody (/přívod i zpátečku) a druhý pro instalaci elektrické topné tyče

Funkce:

  • Připojení otopného tělesa k rozvodu
  • Regulace výkonu otopného tělesa změnou průtoku
  • Nastavení maximálního průtoku otopným tělesem - nastavení max. pracovní Kv hodnoty
  • Uzavírání
Rozměry DN 15 / ¾" EK
Jmenovitý tlak PN 10
Max. pracovní diferenční tlak 25 kPa
Max. uzavírací diferenční tlak 100 kPa
Max. pracovní teplota 100 °C
Min. pracovní teplota 0 °C
Materiál
Tělo šroubení: mosaz CW617N
Těsnění: PTFE / NBR
Krytka: plast

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Desková otopná tělesa
  • Trubková koupelnová otopná tělesa - žebříky

Obvyklý způsob použití

Připojovací uzavíratelná radiátorová šroubení s integrovaným termostatickým ventilem 351CP /  352CP slouží pro připojení deskových nebo trubkových otopných těles se spodním jednobodovým připojením k rozvodu vytápění.

Integrovaný termostatický ventil umožňuje regulaci výkonu otopného tělesa změnou průtoku topné vody tělesem a regulační šroubení umožňuje nastavení max. pracovní Kv hodnoty.

Na straně rozvodu je šroubení zakončeno závitem ¾” Eurokonus, a je tedy možné jej na hlavní rozvod připojit pomocí svěrných spojek.

Konstrukce armatury, která umožňuje připojení přívodního i zpětného potrubí do jednoho portu otopného tělesa, je výhodná zejména tam, kde využijeme druhý port otopného tělesa pro instalaci topné tyče.

Užitečnou funkcí je možnost uzavření při případné výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.




Příslušenství

Alternativy
