Připojovací šroubení pro otopná tělesa typu Ventil Kompakt M172 / 174

Připojovací uzavíratelné radiátorové šroubení s obtokem pro otopná tělesa typu Ventil Kompakt.

Oblast použití:

Desková otopná tělesa VentilKompakt se spodním připojením se závitem ½”
Desková otopná tělesa VentilKompakt se spodním připojením se závitem ¾”

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

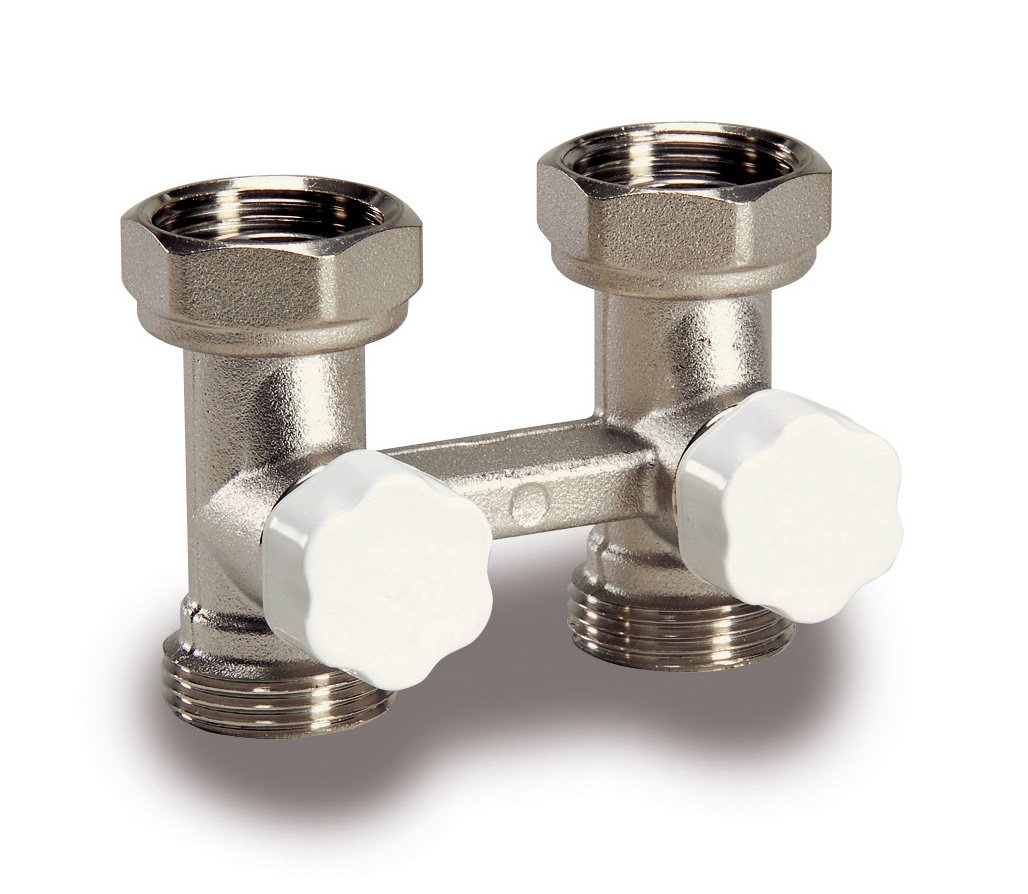

Připojovací šroubení pro otopná tělesa typu Ventil Kompakt M172 / 174

Poptat produkt

Ke stažení

Katalogový list M172 / M174 (PDF dokument)

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	DWG
Připojovací šroubení M172 přímé DN 20 / EK	1	134 627 00	na dotaz	CAD
Připojovací šroubení M174 rohové DN 20 / EK	1	134 627 01	na dotaz	CAD
Připojovací šroubení M172 přímé DN 15 / EK	1	134 627 02	na dotaz	CAD
Připojovací šroubení M174 rohové DN 15 / EK	1	134 627 03	na dotaz	CAD

Popis

Připojovací uzavíratelná radiátorová šroubení s obtokem M172 a M174 jsou připojovací garnitury vhodné pro otopná tělesa typu Ventil Kompakt.

Oblast použití:

M172 / M174 DN 15 Desková otopná tělesa VentilKompakt KORADO, PURMO, KORAD a další tělesa s připojením ½”
M172 / M174 DN 20 Desková otopná tělesa VentilKompakt KERMI, COSMONOVA, BUDERUS a další tělesa s připojením ¾”

Funkce:

Připojení otopného tělesa k rozvodu
Uzavírání
Nastavení poměru zatékání do otopného tělesa a obtoku

Rozměry

DN 15–20

Jmenovitý tlak

PN 10

Max. uzavírací diferenční tlak

100 kPa

Max. pracovní teplota

120 °C

Min. pracovní teplota

0 °C

Materiál

Tělo šroubení:	mosaz CW617N
Těsnění:	PTFE / NBR
Krytky:	ABS plast

Použití

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

Desková otopná tělesa

Obvyklý způsob použití

Připojovací a uzavírací šroubení M172 a M174 slouží pro připojení deskových otopných těles typu VentilKompakt k 1 trubkovému nabo 2 trubkovému rozvodu vytápění.

Šroubení umožňuje nastavit poměr průtoku otopným tělesem a průtoku obtokem (zkratem), přičemž obtok (zkrat) je možné zcela uzavřít.

Na straně rozvodu je šroubení zakončeno závitem ¾” Eurokonus, a je tedy možné jej na hlavní rozvod připojit pomocí svěrných spojek.

Užitečnou funkcí je možnost uzavření při případné výměně otopného tělesa bez nutnosti vypouštění hlavního rozvodu.
