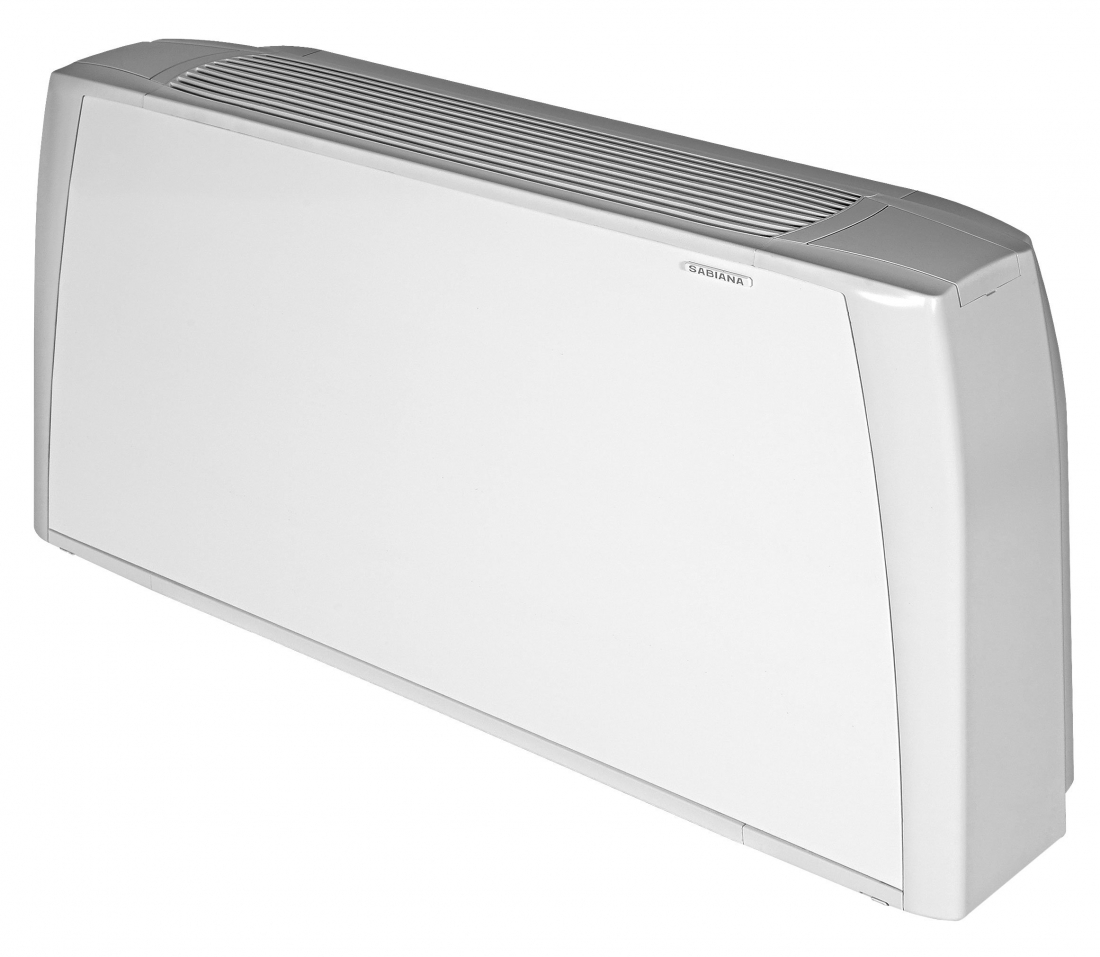

Opláštěné parapetní 4-trubkové fancoily Carisma CRC-ECM MV

Fan coil (ventilátorový konvektor) s elektonicky komutovaným EC motorem (spojité řízení otáček 0-10 V) pro parapetní instalaci - sání spodem, výdech horem. Fancoil je k dispozici v pěti velikostech vždy s jedním 3-řadým nebo 4-řadým hlavním (primárně chladícím) výměníkem a s jedním přídavným 1-řadým nebo 2-řadým topným výměníkem.

Oblast použití:

Administrativní budovy
Hotely
Bytové domy s rozvody chlazení

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

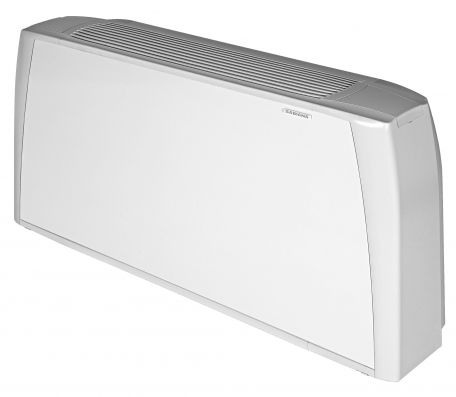

Opláštěné parapetní 4-trubkové fancoily Carisma CRC-ECM MV

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Chladící výkon 7/12/27°C	Obj. číslo	Cena bez DPH	DWG
Parapetní fancoil Carisma CRC-ECM 23+1 MV (4-trubkové provedení, velikost 2, 3-řadý výměník chlazení 1-řadý výměník topení)	1,59 kW	0066262	na dotaz	CAD
Parapetní fancoil Carisma CRC-ECM 23+2 MV (4-trubkové provedení, velikost 2, 3-řadý výměník chlazení 2-řadý výměník topení)	1,59 kW	0066282	na dotaz	CAD
Parapetní fancoil Carisma CRC-ECM 24+1 MV (4-trubkové provedení, velikost 2, 4-řadý výměník chlazení 1-řadý výměník topení)	1,86 kW	0066272	na dotaz	CAD
Parapetní fancoil Carisma CRC-ECM 43+1 MV (4-trubkové provedení, velikost 4, 3-řadý výměník chlazení 1-řadý výměník topení)	2,95 kW	0066264	na dotaz	CAD
Parapetní fancoil Carisma CRC-ECM 43+2 MV (4-trubkové provedení, velikost 4, 3-řadý výměník chlazení 2-řadý výměník topení)	2,95 kW	0066284	na dotaz	CAD
Parapetní fancoil Carisma CRC-ECM 44+1 MV (4-trubkové provedení, velikost 4, 4-řadý výměník chlazení 1-řadý výměník topení)	3,17 kW	0066274	na dotaz	CAD
Parapetní fancoil Carisma CRC-ECM 63+1 MV (4-trubkové provedení, velikost 6, 3-řadý výměník chlazení 1-řadý výměník topení)	3,96 kW	0066266	na dotaz	CAD
Parapetní fancoil Carisma CRC-ECM 63+2 MV (4-trubkové provedení, velikost 6, 3-řadý výměník chlazení 2-řadý výměník topení)	3,96 kW	0066286	na dotaz	CAD
Parapetní fancoil Carisma CRC-ECM 64+1 MV (4-trubkové provedení, velikost 6, 4-řadý výměník chlazení 1-řadý výměník topení)	4,51 kW	0066276	na dotaz	CAD
Parapetní fancoil Carisma CRC-ECM 73+1 MV (4-trubkové provedení, velikost 7, 3-řadý výměník chlazení 1-řadý výměník topení)	4,94 kW	0066267	na dotaz	CAD
Parapetní fancoil Carisma CRC-ECM 73+2 MV (4-trubkové provedení, velikost 7, 3-řadý výměník chlazení 2-řadý výměník topení)	4,94 kW	0066287	na dotaz	CAD
Parapetní fancoil Carisma CRC-ECM 74+1 MV (4-trubkové provedení, velikost 7, 4-řadý výměník chlazení 1-řadý výměník topení)	5,30 kW	0066277	na dotaz	CAD
Parapetní fancoil Carisma CRC-ECM 93+1 MV (4-trubkové provedení, velikost 9, 3-řadý výměník chlazení 1-řadý výměník topení)	6,26 kW	0066269	na dotaz	CAD
Parapetní fancoil Carisma CRC-ECM 93+2 MV (4-trubkové provedení, velikost 9, 3-řadý výměník chlazení 2-řadý výměník topení)	6,26 kW	0066289	na dotaz	CAD
Parapetní fancoil Carisma CRC-ECM 94+1 MV (4-trubkové provedení, velikost 9, 4-řadý výměník chlazení 1-řadý výměník topení)	7,04 kW	0066279	na dotaz	CAD

Popis

Carisma CRC-ECM MV - parapetní provedení, sání spodem, výdech vzduchu horem

Fan coil pro nástěnnou (parapetní) instalaci - jednotka je buď zavěšená na zdi, nebo postavená na nožičkách

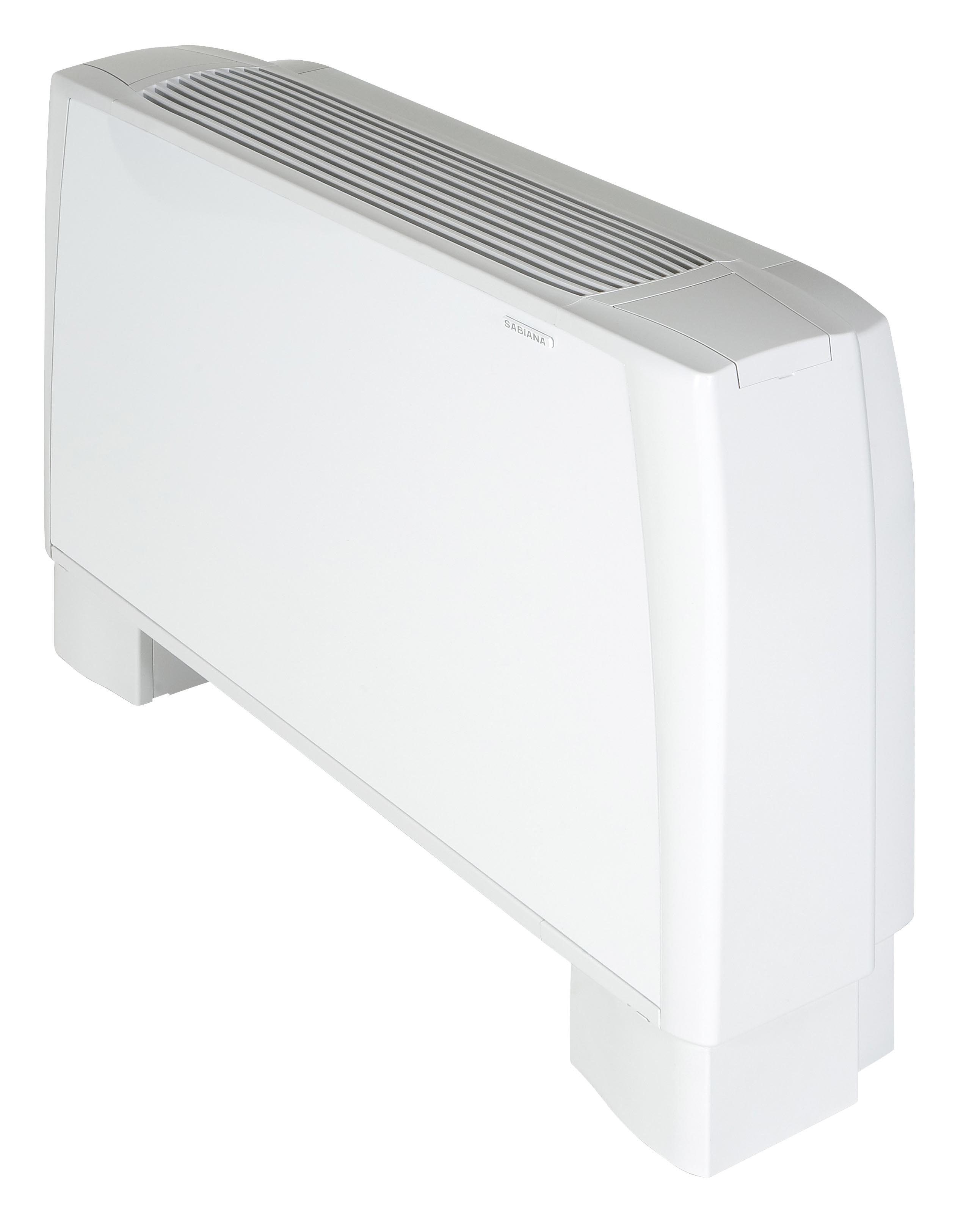

Prostor mezi nožičkami (pokud jsou osazeny - volitelné příslušenství) je buď volný, nebo krytý mřížkou
Vzduch saje spodem a vyfukuje horem přes stavitelnou výdechovou mřížku

Kombinace výměníků

3-řadý hlavní výměník pro chlazení i topení
4-řadý hlavní výměník se zvýšeným výkonem pro chlazení i topení
3-řadý hlavní výměník pro chlazení + 1-řadý přídavný výměník pro topení
3-řadý hlavní výměník pro chlazení + 2-řadý přídavný výměník pro topení
4-řadý hlavní výměník se zvýšeným výkonem pro chlazení + 1-řadý přídavný výměník pro topení

Motory

EC - elektronicky komutované - motor je řízen spojitým řídícím signálem 0–10 V a je tedy schopen plynule měnit otáčky dle úrovně napěťového řídícího signálu. Záleží pouze na systému MaR, jak bude v rámci tohoto rozsahu otáčky ventilátoru řídit.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící či topné vody výměníkem fancoilu:

Pro hlavní výměník - chlazení:

2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24V / 0-10V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 65–1330 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 65–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Pro přídavný výměník - topení:

2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0 nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–1330 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

Administrativní budovy
Hotely
Nemocnice
Bytové domy s rozvody chlazení

Bezsilikonové provedení bez výhrad	SILICON FREE 1
Rozsah chladících výkonů	590–7040 W (při 7/12/27 °C)
Rozsah vzduchových výkonů	105–1500 m³/h
Výměník	měď / hliník
Opláštění	lakovaný ocelový plech, RAL 9003
Max. teplota topné vody	85 °C
Min. teplota chladící vody	5 °C
Jmenovitý tlak	PN 10
Motor	EC spojitě řízený 0–10 V
Instalace	parapetní

Použití

Tyto fancoily jsou vhodné pro chlazení i topení ve všech typech objektů.

Možnosti použití:

od 2 ks v rodinném domě po 2000 ks ve velkém administrativním centru
od ubytovny po luxusní hotel
od jednoduché 3 stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém

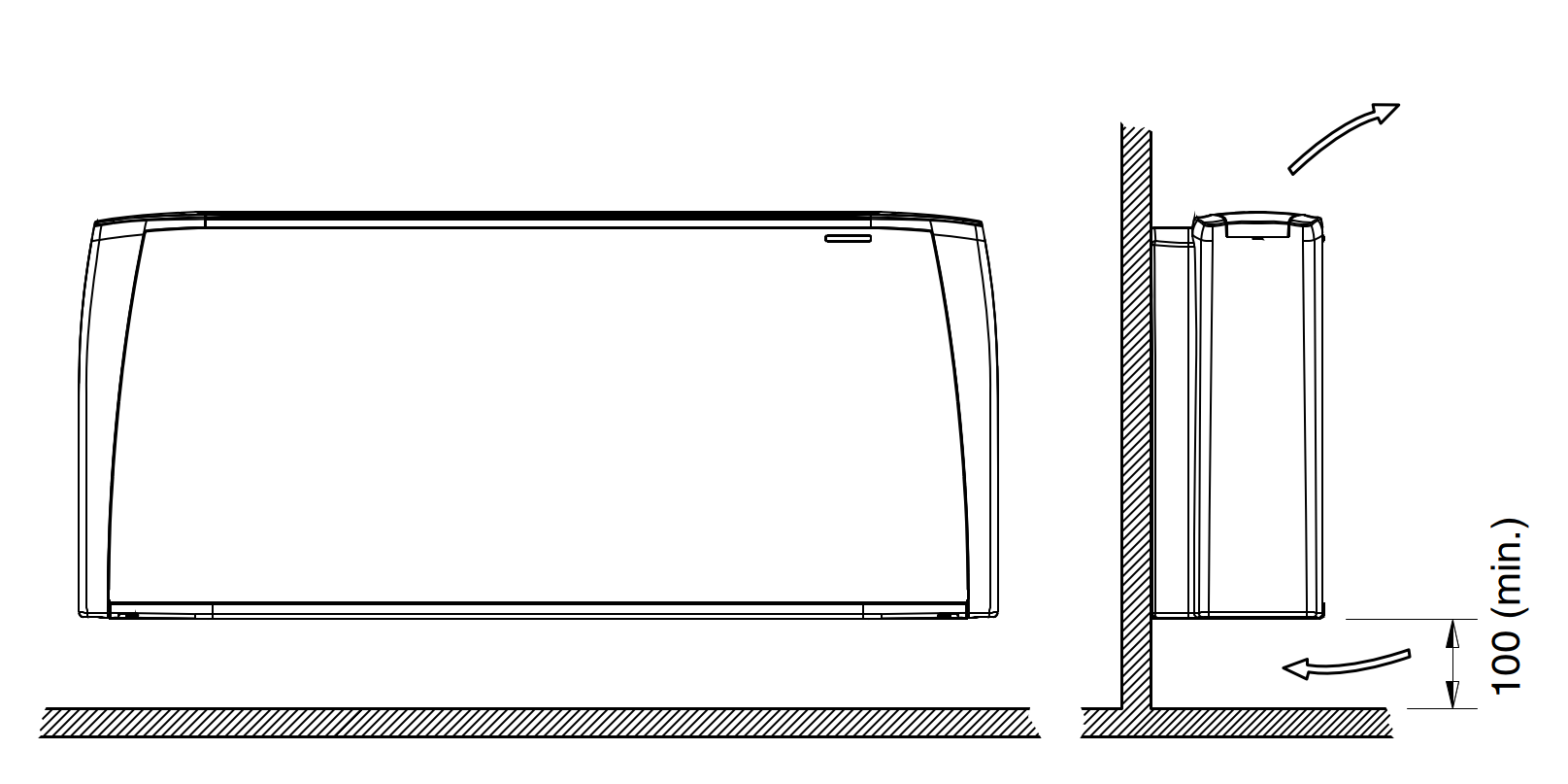

Parapetní instalace:
