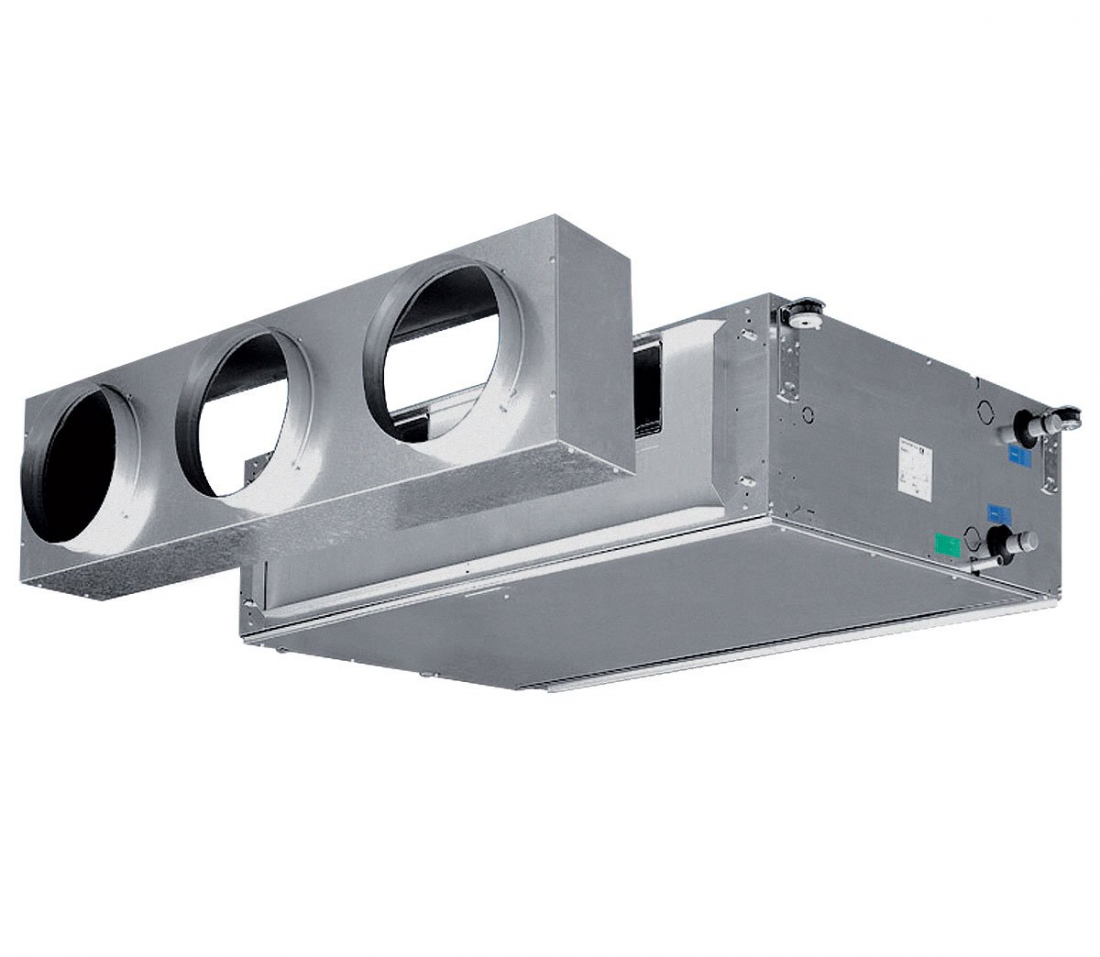

Neopláštěné 4-trubkové fancoily Maestro MTL s externím tlakem do 340Pa

Fan coil (ventilátorový konvektor) s 5-rychlostním asynchronním motorem pro kanálovou instalaci. Fan-coil je k dispozici v sedmi velikostech vždy s jedním 3-řadým, 4-řadým nebo 6-řadým hlavním (primárně chladícím) výměníkem a s jedním přídavným 1-řadým nebo 2-řadým topným výměníkem. Maximální externí tlak je dle velikosti až 340 Pa.

Oblast použití:

Administrativní budovy
Nákupní centra
Průmyslové objekty

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

Neopláštěné 4-trubkové fancoily Maestro MTL s externím tlakem do 340Pa

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Chladící výkon 7/12/27°C/50Pa	Obj. číslo	Cena bez DPH	DWG
Kanálový fancoil Maestro MTL 13+1 (4-trubkové provedení, velikost 1, 3-řadý výměník chlazení 1-řadý výměník topení)	4,22 kW	0034231	na dotaz	CAD
Kanálový fancoil Maestro MTL 13+2 (4-trubkové provedení, velikost 1, 3-řadý výměník chlazení 2-řadý výměník topení)	4,13 kW	0034251	na dotaz	CAD
Kanálový fancoil Maestro MTL 14+1 (4-trubkové provedení, velikost 1, 4-řadý výměník chlazení 1-řadý výměník topení)	5,11 kW	0034241	na dotaz	CAD
Kanálový fancoil Maestro MTL 14+2 (4-trubkové provedení, velikost 1, 4-řadý výměník chlazení 2-řadý výměník topení)	4,88 kW	0034261	na dotaz	CAD
Kanálový fancoil Maestro MTL 23+1 (4-trubkové provedení, velikost 2, 3-řadý výměník chlazení 1-řadý výměník topení)	5,66 kW	0034232	na dotaz	CAD
Kanálový fancoil Maestro MTL 23+2 (4-trubkové provedení, velikost 2, 3-řadý výměník chlazení 2-řadý výměník topení)	5,60 kW	0034252	na dotaz	CAD
Kanálový fancoil Maestro MTL 24+1 (4-trubkové provedení, velikost 2, 4-řadý výměník chlazení 1-řadý výměník topení)	6,96 kW	0034242	na dotaz	CAD
Kanálový fancoil Maestro MTL 24+2 (4-trubkové provedení, velikost 2, 4-řadý výměník chlazení 2-řadý výměník topení)	6,69 kW	0034262	na dotaz	CAD
Kanálový fancoil Maestro MTL 33+1 (4-trubkové provedení, velikost 3, 3-řadý výměník chlazení 1-řadý výměník topení)	7,64 kW	0034233	na dotaz	CAD
Kanálový fancoil Maestro MTL 33+2 (4-trubkové provedení, velikost 3, 3-řadý výměník chlazení 2-řadý výměník topení)	7,56 kW	0034253	na dotaz	CAD
Kanálový fancoil Maestro MTL 34+1 (4-trubkové provedení, velikost 3, 4-řadý výměník chlazení 1-řadý výměník topení)	9,67 kW	0034243	na dotaz	CAD
Kanálový fancoil Maestro MTL 34+2 (4-trubkové provedení, velikost 3, 4-řadý výměník chlazení 2-řadý výměník topení)	9,23 kW	0034263	na dotaz	CAD
Kanálový fancoil Maestro MTL 43+1 (4-trubkové provedení, velikost 4, 3-řadý výměník chlazení 1-řadý výměník topení)	9,98 kW	0034234	na dotaz	CAD
Kanálový fancoil Maestro MTL 43+2 (4-trubkové provedení, velikost 4, 3-řadý výměník chlazení 2-řadý výměník topení)	9,88 kW	0034254	na dotaz	CAD
Kanálový fancoil Maestro MTL 44+1 (4-trubkové provedení, velikost 4, 4-řadý výměník chlazení 1-řadý výměník topení)	12,34 kW	0034244	na dotaz	CAD
Kanálový fancoil Maestro MTL 44+2 (4-trubkové provedení, velikost 4, 4-řadý výměník chlazení 2-řadý výměník topení)	11,90 kW	0034264	na dotaz	CAD
Kanálový fancoil Maestro MTL 53+1 (4-trubkové provedení, velikost 5, 3-řadý výměník chlazení 1-řadý výměník topení)	13,02 kW	0034235	na dotaz
Kanálový fancoil Maestro MTL 53+2 (4-trubkové provedení, velikost 5, 3-řadý výměník chlazení 2-řadý výměník topení)	12,92 kW	0034255	na dotaz
Kanálový fancoil Maestro MTL 54+1 (4-trubkové provedení, velikost 5, 4-řadý výměník chlazení 1-řadý výměník topení)	15,31 kW	0034245	na dotaz
Kanálový fancoil Maestro MTL 54+2 (4-trubkové provedení, velikost 5, 4-řadý výměník chlazení 2-řadý výměník topení)	15,48 kW	0034265	na dotaz
Kanálový fancoil Maestro MTL 64+2 (4-trubkové provedení, velikost 6, 4-řadý výměník chlazení 2-řadý výměník topení)	19,70 kW	0034266	na dotaz
Kanálový fancoil Maestro MTL 66+2 (4-trubkové provedení, velikost 6, 6-řadý výměník chlazení 2-řadý výměník topení)	23,81 kW	0034276	na dotaz
Kanálový fancoil Maestro MTL 74+2 (4-trubkové provedení, velikost 7, 4-řadý výměník chlazení 2-řadý výměník topení)	26,30 kW	0034267	na dotaz
Kanálový fancoil Maestro MTL 76+2 (4-trubkové provedení, velikost 7, 6-řadý výměník chlazení 2-řadý výměník topení)	32,23 kW	0034277	na dotaz

Popis

Fan coily Maestro MTL jsou k dispozici v následujících provedeních:

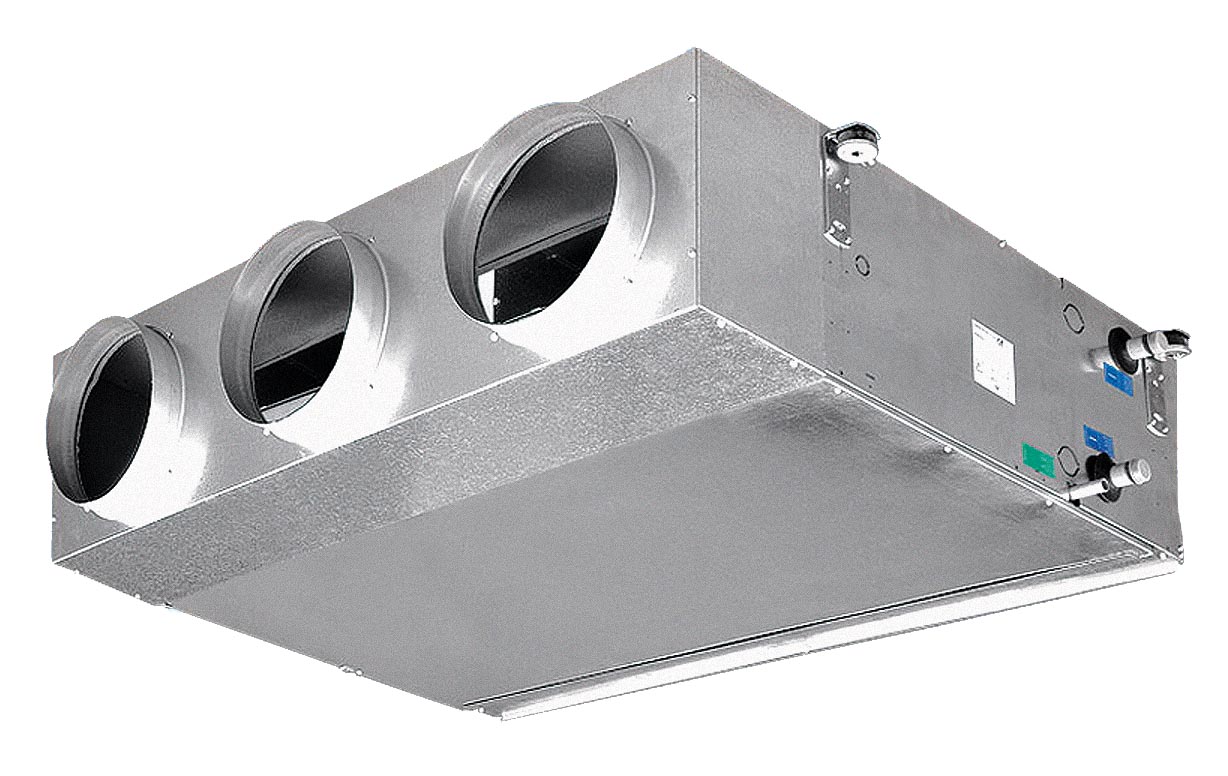

Maestro MTL - neopláštěné kanálové provedení

Fancoil v neopláštěném provedení pro tzn. kanálovou instalaci - jednotka je umístěna v technickém podhledu, nasává vzduch ze zadní strany a vyfukuje jej čelní stranou.
Na sání a výdech je k dispozici celá řada příslušenství - nasávací a výdechové komory s kruhovými hrdly, připojovací příruby, sací a výdechové mřížky a podobně.
Maximální tlaková ztráta externích příslušenství je dle velikostu fancoilu až 340 Pa.

Kombinace výměníků

Fancoily maestro MTL jsou k dispozici s následujícími kombinacemi výměníků:

3-řadý hlavní výměník pro chlazení + 1-řadý přídavný výměník pro topení
3-řadý hlavní výměník pro chlazení + 2-řadý přídavný výměník pro topení
4-řadý hlavní výměník se zvýšeným výkonem pro chlazení + 1-řadý přídavný výměník pro topení
4-řadý hlavní výměník se zvýšeným výkonem pro chlazení + 2-řadý přídavný výměník pro topení
6-řadý hlavní výměník se zvýšeným výkonem pro chlazení + 2-řadý přídavný výměník pro topení

Motory

pro velikosti 1 - 5 pětirychlostní asynchronní - motor má 5 rychlostí otáček, z nichž lze použít libovolné 3. Při objednávce fancoilu lze zvolit, které rychlosti mají být zapojené. Při instalaci i v průběhu provozu lze volbu změnit a použít jiné rychlosti otáček.
pro velikosti 6 - 7 třírychlostí asynchronní

Regulační ventily

Vzhledem k velikosti fancoilů MTL, chladícím a topným výkonům a tedy k relativně velkým průtokům vody hlavním i přídavným výměníkem doporučujeme použít pro regulaci na straně vody tlakově nezávislé 2-cestné regulační ventily.

Pro hlavní výměník:

Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 200–4000 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 200–9500 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Pro přídavný výměník:

Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–4000 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–9500 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

Administrativní budovy
Hotely
Nákupní centra
Průmyslové objekty

Bezsilikonové provedení bez výhrad	SILICON FREE 1
Rozsah chladících výkonů	3,30–40 kW (při 7/12/27 °C)
Rozsah vzduchových výkonů	700–7400 m³/h (při 0 Pa ext. tlaku)
Externí tlak	max. 340 Pa
Výměník	měď / hliník
Max. teplota topné vody	80 °C
Min. teplota chladící vody	5 °C
Jmenovitý tlak	PN 10
Motor	5-rychlostní asynchronní 1-fázový
Instalace	kanálová
