Měřící clony závitové 9400

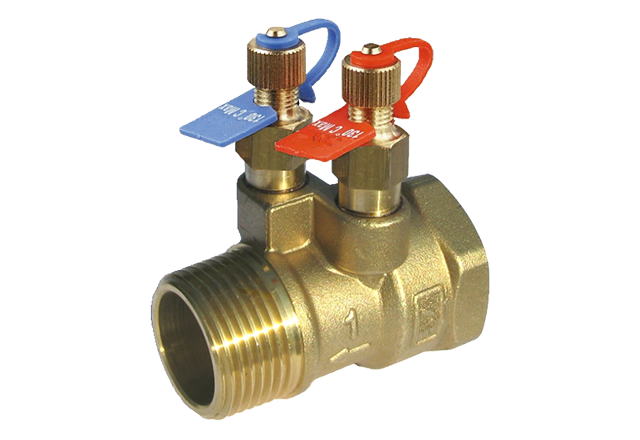

Měřící clony závitové 9400

Měřící clony model 9400 jsou závitové armatury určené pro přesné měření průtoků v jednotlivých sekcích rozvodů vytápění a chlazení. Jsou k dispozici v DN 15–50.

Oblast použití:

  • Rozvody vytápění, chlazení
  • Technologické rozvody neagresivních látek

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
Měřící clona závitová 9400 DN 15 LF 1,15 9400 014 524 Kč
Měřící clona závitová 9400 DN 15 2,8 9400 015 524 Kč
Měřící clona závitová 9400 DN 20 5,3 9400 020 554 Kč
Měřící clona závitová 9400 DN 25 9,7 9400 025 656 Kč
Měřící clona závitová 9400 DN 32 20 9400 032 757 Kč
Měřící clona závitová 9400 DN 40 30 9400 040 894 Kč
Měřící clona závitová 9400 DN 50 55 9400 050 1 143 Kč

Popis

Měřící clony model 9400 jsou závitové armatury určené pro přesné měření průtoků v jednotlivých sekcích rozvodů vytápění a chlazení. Jsou k dispozici v DN 15–50. Jsou osazeny měřícími vsuvkami a umožňují tedy měření průtoku pomocí celé řady měřících a vyvažovacích přístrojů např. HS HBI, TA CBI, T550, PPlus 1000.

Oblast použití:

  • Rozvody vytápění, chlazení
  • Technologické rozvody neagresivních látek

Funkce:

  • Měření průtoku okruhem
Rozměry DN 15–50
Jmenovitý tlak PN 25
Max. pracovní teplota 130 °C (PN 20)
110 °C (PN 25)
Min. pracovní teplota -10 °C
Materiál
Tělo clony: mosaz CW602N
Měřící vsuvky: mosaz CW602N + EPDM
Značení
Tělo clony: směr průtoku, DN, PN
Vsuvky: max. teplota
