Kulový kohout s integrovaným filtrem a magnetem Superfilter 140M

Kulový kohout s integrovaným filtrem a magnetem Superfilter 140M

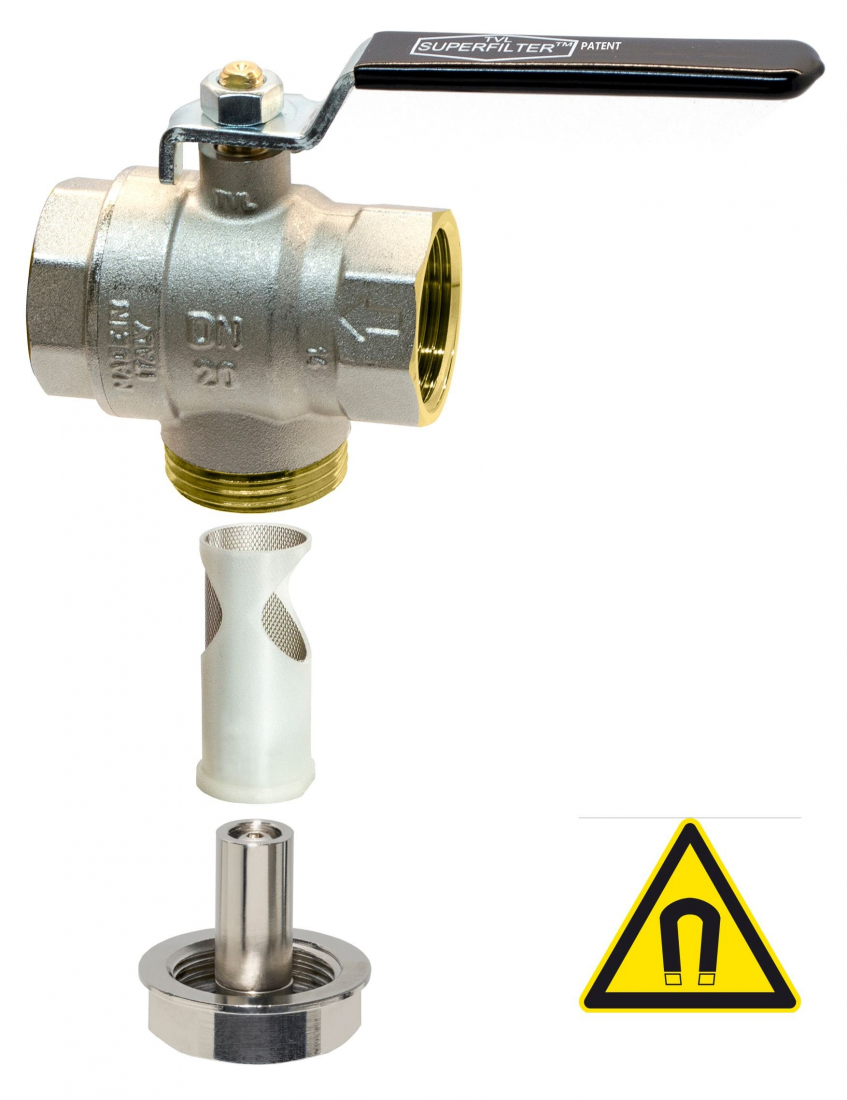

SUPERFILTER 140M je kulový kohout s integrovaným filtrem a magnetem v kouli ovládaný ruční pákou. Při uzavření lze vyjmout a vyčistit filtrační vložku i magnet bez nutnosti vypouštění soustavy.

Oblast použití:

  • rozvody vytápění a chlazení
  • předávací stanice tepla


více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Alternativy
Kulový kohout s integrovaným filtrem a magnetem Superfilter 140M

Kulový kohout s integrovaným filtrem a magnetem Superfilter 140M

Poptat produkt

Ke stažení

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
Superfilter s magnetem DN 20 s pákou 5,58 0140M08 773 Kč CAD
Superfilter s magnetem DN 25 s pákou 5,97 0140M10 967 Kč CAD
Superfilter s magnetem DN 32 s pákou 10,12 0140M12 1 671 Kč CAD
Superfilter s magnetem DN 40 s pákou 17,14 0140M14 2 333 Kč CAD
Superfilter s magnetem DN 50 s pákou 32,3 0140M14 3 991 Kč CAD

Popis

SUPERFILTER 140M je kulový kohout s integrovaným filtrem a magnetem v kouli. Při uzavření lze vyjmout a vyčistit filtrační vložku i magnet bez nutnosti vypouštění soustavy.

Filtrační vložka je osazena kolmo ke směru proudění, kdy při horizontální instalaci dochází k hromadění mechanických nečistot ve spodní části vložky, tedy mimo průtočný profil. Takto zachycené mechanické nečistoty nezvyšují tlakovou ztrátu integrovaného filtru. Magnetická vložka potom zachytí i ty nejmenší kovové nečistoty - menší než velikost oka síta integrovaného filtru.

Oblast použití:

  • rozvody vytápění a chlazení
  • předávací stanice tepla
Rozměry DN 20–50
Jmenovitý tlak PN 16
Velikost oka síta 0,5 mm
Magnet 12 000 gauss
Max. pracovní teplota 100 °C
Min. pracovní teplota -10 °C
Materiál
Tělo kohoutu: mosaz EN12165
Koule: mosaz EN12164
O-kroužky: NBR a FKM
Těsnění koule: PTFE
Síto: nerezavějící ocel
Značení
Tělo ventilu: směr průtoku, DN, PN

Použití

Nejběžnější použití kulových kohoutů s integrovaným filtrem Superfilter 140M

  • Zachycení mechanických nečistot v rozvodech vytápění, chlazení, CZT
  • Uzavírání části rozvodu

Alternativy
