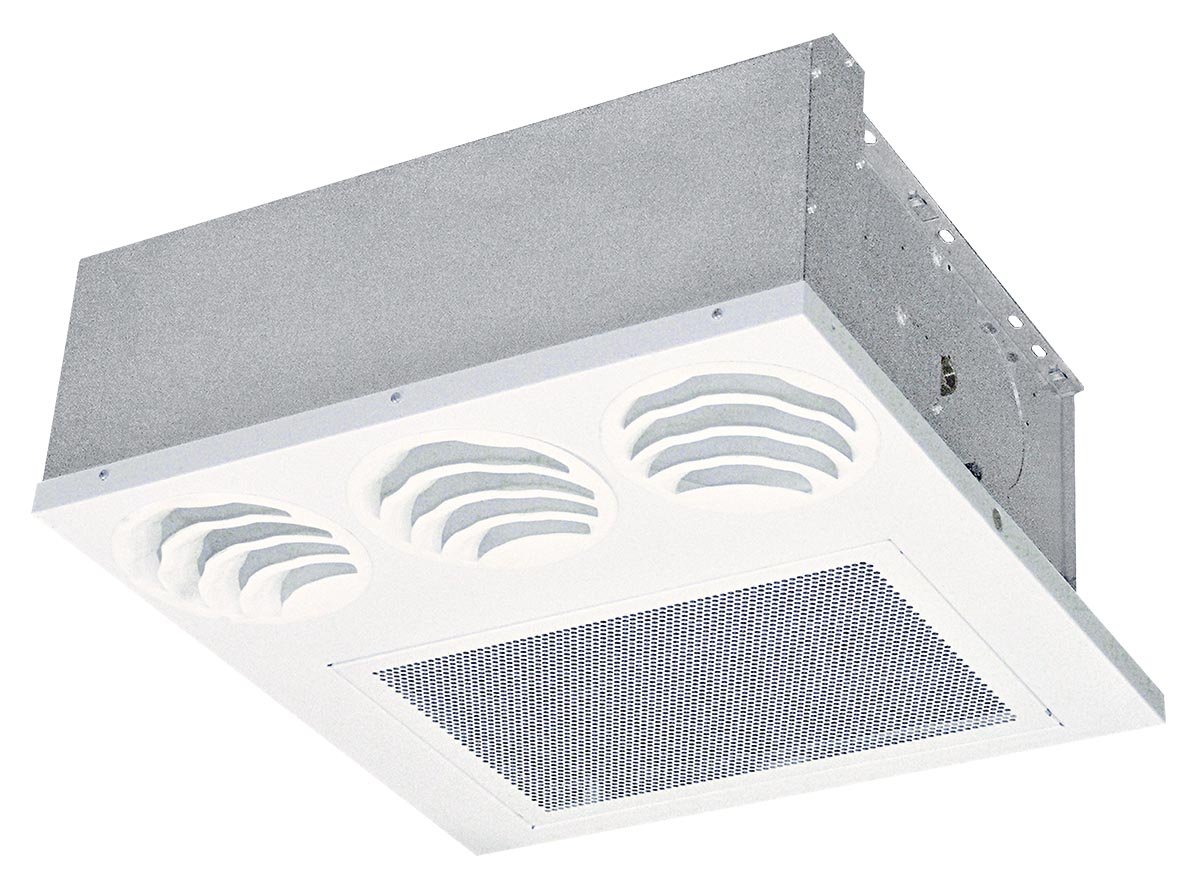

Kazetové fancoily Coanda CCN-ECM s coanda efektem

Kazetový fan coil (ventilátorový konvektor) s elektonicky komutovaným EC motorem (spojité řízení otáček 0-10 V) pro podstropní instalaci. Fancoil je k dispozici ve třech velikostech volitelně ve 2-trubkovém nebo 4-trubkovém provedení.

Oblast použití:

Administrativní budovy
Showroomy

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství

Kazetové fancoily Coanda CCN-ECM s coanda efektem

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Chladící výkon 7/12/27°C	Obj. číslo	Cena bez DPH
Kazetový fancoil s coanda efektem Coanda CCN-ECM 13 (2-trubkové provedení, velikost 1, 3-řadý výměník) čelní deska RAL 9003	1,53 kW	0064201	na dotaz
Kazetový fancoil s coanda efektem Coanda CCN-ECM 14 (2-trubkové provedení, velikost 1, 4-řadý výměník) čelní deska RAL 9003	1,78 kW	0064211	na dotaz
Kazetový fancoil s coanda efektem Coanda CCN-ECM 23 (2-trubkové provedení, velikost 2, 3-řadý výměník) čelní deska RAL 9003	3,12 kW	0064202	na dotaz
Kazetový fancoil s coanda efektem Coanda CCN-ECM 24 (2-trubkové provedení, velikost 2, 4-řadý výměník) čelní deska RAL 9003	3,46 kW	0064212	na dotaz
Kazetový fancoil s coanda efektem Coanda CCN-ECM 33 (2-trubkové provedení, velikost 3, 3-řadý výměník) čelní deska RAL 9003	3,71 kW	0064203	na dotaz
Kazetový fancoil s coanda efektem Coanda CCN-ECM 34 (2-trubkové provedení, velikost 3, 4-řadý výměník) čelní deska RAL 9003	3,98 kW	0064213	na dotaz
Kazetový fancoil s coanda efektem Coanda CCN-ECM 13+1 (4-trubkové provedení, velikost 1, 3-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003	1,53 kW	0064221	na dotaz
Kazetový fancoil s coanda efektem Coanda CCN-ECM 13+2 (4-trubkové provedení, velikost 1, 3-řadý výměník chlazení 2-řadý výměník topení) čelní deska RAL 9003	1,53 kW	0064241	na dotaz
Kazetový fancoil s coanda efektem Coanda CCN-ECM 14+1 (4-trubkové provedení, velikost 1, 4-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003	1,78 kW	0064231	na dotaz
Kazetový fancoil s coanda efektem Coanda CCN-ECM 23+1 (4-trubkové provedení, velikost 2, 3-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003	3,12 kW	0064222	na dotaz
Kazetový fancoil s coanda efektem Coanda CCN-ECM 23+2 (4-trubkové provedení, velikost 2, 3-řadý výměník chlazení 2-řadý výměník topení) čelní deska RAL 9003	3,12 kW	0064242	na dotaz
Kazetový fancoil s coanda efektem Coanda CCN-ECM 24+1 (4-trubkové provedení, velikost 2, 4-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003	3,46 kW	0064232	na dotaz
Kazetový fancoil s coanda efektem Coanda CCN-ECM 33+1 (4-trubkové provedení, velikost 3, 3-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003	3,71 kW	0064223	na dotaz
Kazetový fancoil s coanda efektem Coanda CCN-ECM 33+2 (4-trubkové provedení, velikost 3, 3-řadý výměník chlazení 2-řadý výměník topení) čelní deska RAL 9003	3,71 kW	0064243	na dotaz
Kazetový fancoil s coanda efektem Coanda CCN-ECM 34+1 (4-trubkové provedení, velikost 3, 4-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003	3,98 kW	0064233	na dotaz

Popis

Fancoily Coanda CCN-ECM jsou k dispozici v následujících provedeních:

Coanda CCN-ECM - podstropní provedení

Fan-coil pro podstropní instalaci s výdechem vzduchu s coanda efektem
Vzduch je nasáván mřížkou na spodní straně fancoilu a vyfukován nastavitelnými difuzéry rovnoběžně s plochou stropu tak, aby proud výstupního vzduchu vytvořil coanda efekt
Regulace probíhá pomocí běžného nástěnného regulátoru s termostatem

Motory

EC - elektronicky komutované - motor je řízen spojitým řídícím signálem 0–10 V a je tedy schopen plynule měnit otáčky dle úrovně napěťového řídícího signálu. Záleží pouze na systému MaR, jak bude v rámci tohoto rozsahu otáčky ventilátoru řídit.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící, respektive topné vody výměníkem fancoilu:

Pro hlavní výměník:

2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, nebo 2,5 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, nebo 2,5 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1330 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1330l /h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Pro přídavný výměník:

2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–575 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–575 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

Administrativní budovy

Nemocnice

Showroomy

Rozsah chladících výkonů	0,88–4,36 kW (při 7/12/27 °C)
Rozsah vzduchových výkonů	140–680 m³/h
Externí tlak	max. 0 Pa
Výměník	měď / hliník
Opláštění	ocelový plech s tepelnou izolaci
Max. teplota topné vody	80 °C
Min. teplota chladící vody	5 °C
Jmenovitý tlak	PN 10
Motor	EC spojitě řízený 0–10 V
Instalace	podstropní integrovaná v podhledu

Použití

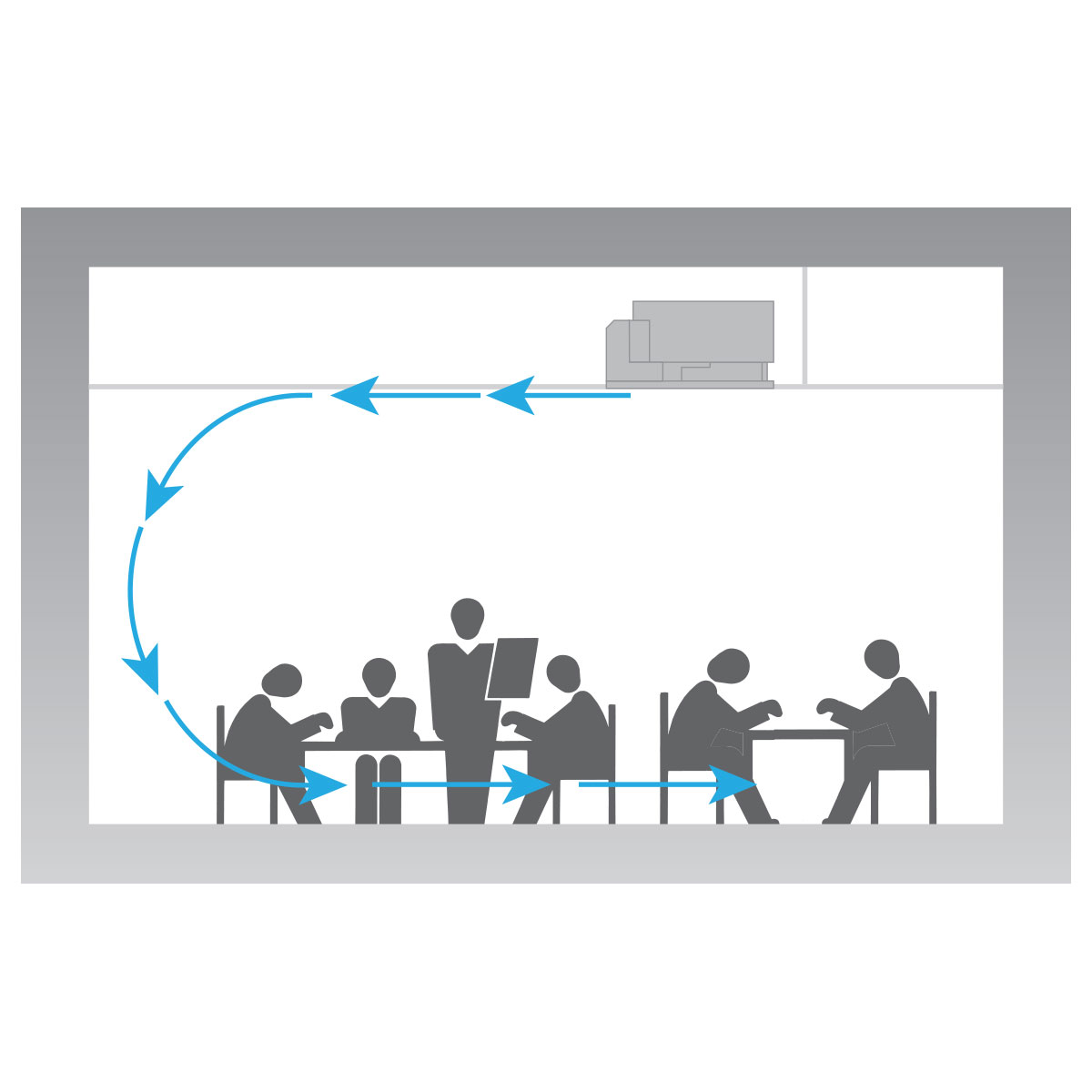

Coanda efekt

Výdechová sekce se stavitelnými, speciálně tvarovanými výdechovými vyústkami zajišťuje výdech vzduchu z fancoilu v jednom směru s coanda efektem. Tím docílíme dosah proudu výstupního vzduchu až 9 metrů a současně optimální cirkulaci vzduchu místností.
