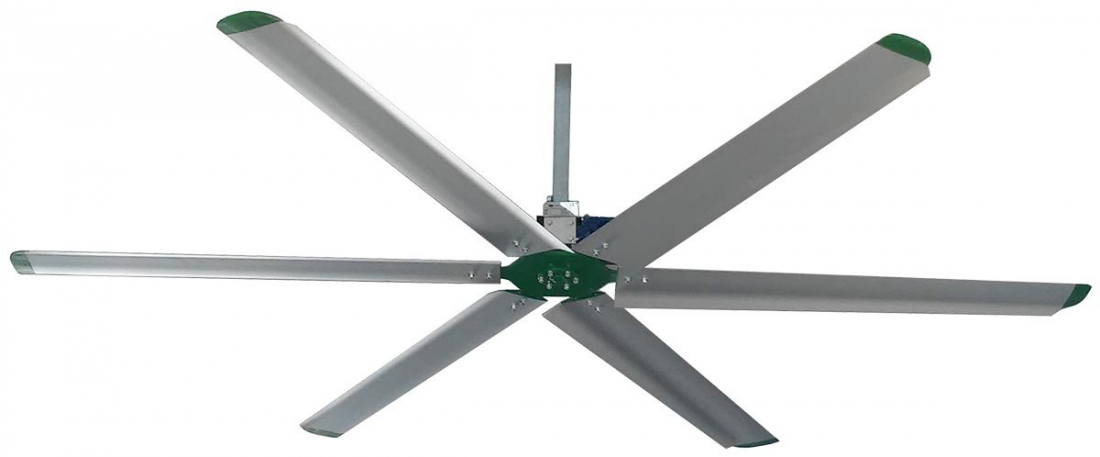

HVLS destratifikátory a ventilátory

HVLS ventilátory a destratifikátory jsou velkoobjemové ventilátory určené zejména pro větší objekty s vysokými stropy. Jejich hlavní funkcí je velmi efektivní destratifikace v zimě a zajištění cirkulace vzduchu a odvlhčení v létě. Vzduchový výkon 37 000 – 529 000 m³/h.

Oblast použití:

Průmyslové a logistické haly
Sportovní haly
Letištní a nádražní haly
Ve speciálním provedení i venkovní instalace

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

HVLS destratifikátory a ventilátory

Poptat produkt

Ke stažení

Varianty

Varianta produktu	Vzduchový výkon (m3/h)	Obj. číslo	Cena bez DPH
HVLS destratifikátor LEO M DF3	37 407	DF3000CN	na dotaz
HVLS destratifikátor LEO M DF4	96 810	DF4000CN	na dotaz
HVLS destratifikátor LEO M DF4	96 810	DF4000N	na dotaz
HVLS destratifikátor LEO M DF5	237 505	DF5000N	na dotaz
HVLS destratifikátor LEO M DF6	342 002	DF6000N	na dotaz
HVLS destratifikátor LEO M DF7	529 240	DF7000N	na dotaz

Popis

HVLS destratifikátory (obraceče tahu) LEO-M-DF (DESTRAFAN) jsou ideální řešení pro velké a vysoké prostory. Plní svou funkci jak v zimě (destratifikace), tak v létě (provětrávání a odvlhčení).

Vedle standardního provedení jsou k dispozici i následující speciální provedení pro specifické aplikace:

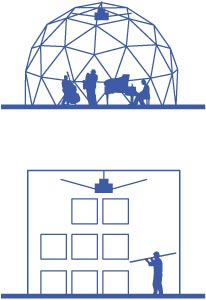

Destrafan Up

Provedení se zvednutými lopatkami pro velmi členité objekty nebo polootevřené prostory, například zahradní restaurace s pergolami.

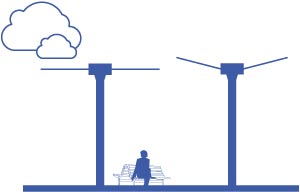

Destrafan Flower

Samonosné provedení pro venkovní instalaci nebo pro instalaci v budovách, jejichž statika nedovoluje kotvení do stropu.

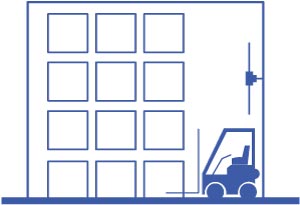

Destrafan TOR

Modifikace pro objekty, kde není dostatek místa pod stropem a přesto je potřeba využít funkci HVLS ventilátoru v letním provozu.

Příklady podstropní instalace HVLS destratifikátorů:

Rozsah vzduchových výkonů	37407 - 529240 m³/h
Průměr lopatel	3–7 m
Materiál lopatek	hliník
Max. výška instalace	3,7–20 m
Max. okolní teplota	50 °C
Motor	1-rychlostní 3-fázový (frekvenční měnič jako příslušenství)

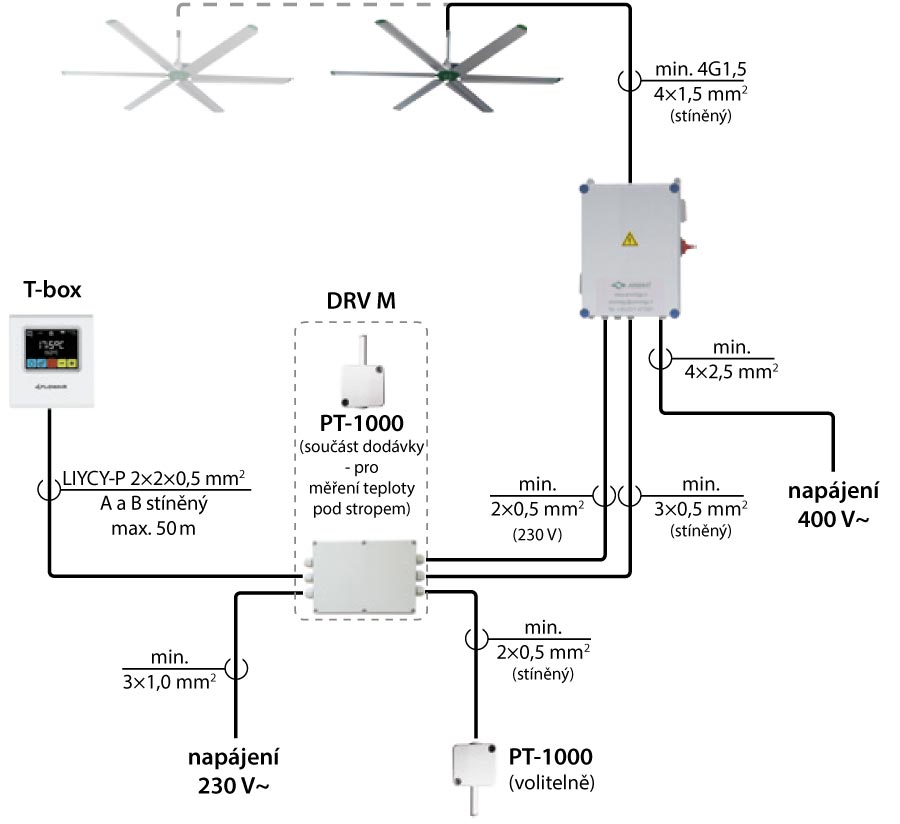

Elektrické krytí	IP 54 (motor a DRV-M modul) IP 43 (rozvaděč) IP 20 (T-Box)
Instalace	podstropní
Použití	vnitřní instalace mimo prostor s nebezpečím výbuchu

Použití

Použití HVLS destratifikátorů DESTRAFAN:

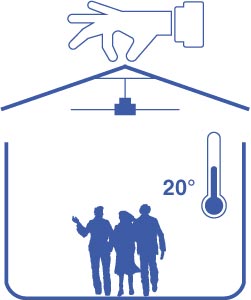

Zimní provoz

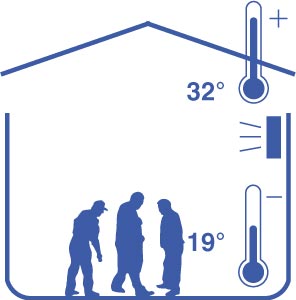

Bez Destrafan HVLS destratifikátoru

Teplý vzduch má díky své nižší hustotě tendenci stoupat a bez účinku se hromadit v oblasti pod stropem haly. Tím dochází ke zbytečně vysokým nákladům na vytápění. Situace je tím horší, čím je hala vyšší a teplotní izolace stropu méně kvalitní. Zjednodušeně lze říci, že teplotní gradient může dosahovat až 1 °C na každý metr výšky haly.

S Destrafan HVLS destratifikátorem

Naše řešení jsem vyvinuli s cílem eliminovat rozdíly teplot v různých výškách haly tím, že pomocí nízkorychlostních velkoobjemových ventilátorů s patentově chráněnou konstrukcí lopatek dopravíme vzduch z horních částí haly zpět do pobytové zóny. Zajištění nízkorychlostní, a zároveň objemově dostatečné cirkulace navíc zamezí problémům s vlhkostí v různých místech haly.

Výsledek

Například při nastavení žádané teploty v pobytové zóně haly s výškou 7 metrů na hodnotu 18 °C dochází přirozeně k zvýšení teploty v horních částech haly až na 25 °C. Použití nízkorychlostních vysokoobjemových destratifikátorů zajistí rovnoměrnou teplotu 18 °C v celé výšce haly, a tím lze dosáhnout žádaného komfortu při podstatně nižších energetických nákladech.

Letní provoz

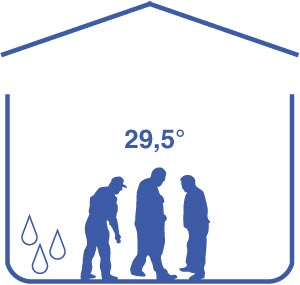

Bez Destrafan HVLS destratifikátoru

V letním horkém období se v průmyslových i veřejných prostorách často stává, že z důvodu rozvrstvení vzduchu v prostoru zůstává těžší vlhčí vzduch bez pohybu ve spodních částech objektu. Tím je vytvořeno nepříjemné vnitřní prostředí, které pocitově zvyšuje okolní teplotu vzduchu nad komfortní úroveň.

S Destrafan HVLS destratifikátorem

Ačkoliv se teplota vzduchu v pobytové zóně významně nemění, tak je pocitově vnímána podstatně lépe díky snížení relativní vlhkosti vzduchu a pohybu vzduchu vyvolanému činností ventilátorů. Pocitová teplota je v takovém případě o 4–6 °C nižší, než skutečná teplota vzduchu.

Výsledek

HVLS ventilátory jsou v letním období vhodným řešením pro použití jak v kombinaci se systémem klimatizace, tak pro jinak neklimatizované velké prostory, kde jsou zároveň investičně i provozně nejlevnějším řešením pro zajištění příjemného mikroklima v daném prostoru.
