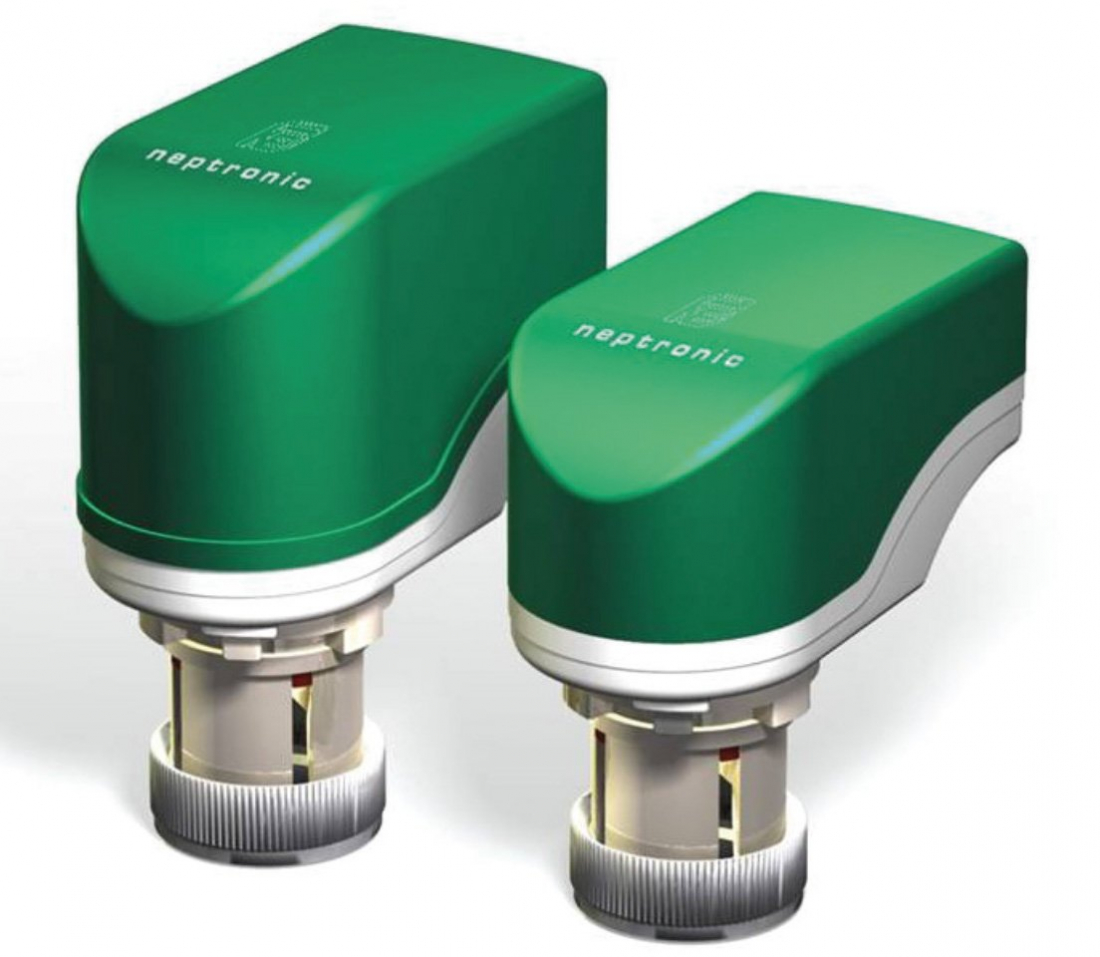

Elektromechanické pohony XT060 a XM060 s havarijní funkcí

XT060 a XM060 jsou elektromechanické ovládací pohony se silou 200 N s havarijní funkcí pro tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 10-32 s pracovním zdvihem 2,5–5,5 mm.

XT060 - elektromechanický ovládací pohon s havarijní funkcí, napájení 24 V, 3-bodová regulace
XM060 - elektromechanický ovládací pohon s havarijní funkcí, napájení 24 V, spojitý řídící signál 0–10 V

Použití:

Tlakově nezávislé 2-cestné regulační ventily Optima Compact

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Ke stažení Varianty Popis Použití Příslušenství Alternativy

Elektromechanické pohony XT060 a XM060 s havarijní funkcí

Poptat produkt

Ke stažení

Varianty

Varianta produktu	síla	Obj. číslo	Cena bez DPH	BIM	DWG
Elektromechanický pohon XT060, 24 V, 3(2)-bod	200 N	XT060	5 971 Kč
Elektromechanický pohon XM060, 24 V, 0–10 V	200 N	XM060	6 046 Kč

Popis

XT060 a XM060 jsou elektromechanické ovládací pohony se silou 200 N s havarijní funkcí pro tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 10–32 s pracovním zdvikem 2,5–5,5 mm.

XT060 a XM060 jsou nejmenší z naší nabídky pohonů s havarijní funkcí. Spolu s pohony MVE5xxSR, MVE2xxSR, MVE5xxR, MVE2xxSR tvoří ucelenou řadu pohonů s havarijní funkcí s ovládací silou 200–1500 N.

Funkce:

Plynulá regulace výkonu spotřebiče 3-bodovým nebo spojitým řídícím signálem 0–10 V nebo 2–10 V
Regulace otevřeno / zavřeno
Havarijní funkce s možností volby směru pohybu kuželky při její aktivaci - ideální řešení pro:
- objektové předávací stanice tepla
- okruhy vytápění VZT jednotek
- teplovzdušné jednotky se směšovací komorou a přívodem čerstvého vzduchu
Možnost bezpečného uzavření ovládaného ventilu
Ruční ovládání

Připojení

M30×1,5

Max.pracovní zdvih

až 6,5 mm (autokalibrace)

Rychlost přestavení

18,5 s/mm

Krytí

IP 54

Pracovní teplota

-5–55 °C

Regulace

XT060	24 V 3(2)-bod
XM060	0–10 V, 2–10 V

Havarijní funkce

elektronická
volitelně:

havarijní funkce OTEVŘÍT
havarijní funkce ZAVŘÍT

Značení

typ, napájení, příkon, CE

Použití

Použití elektromechanických pohonů XT060 a XM060 s havarijní funkcí

Elektromechanické ovládací pohony řady XT060 a XM060 jsou vhodné zejména pro ovládání tlakově nezávislých 2-cestných regulačních ventilů Optima Compact DN 10–32.

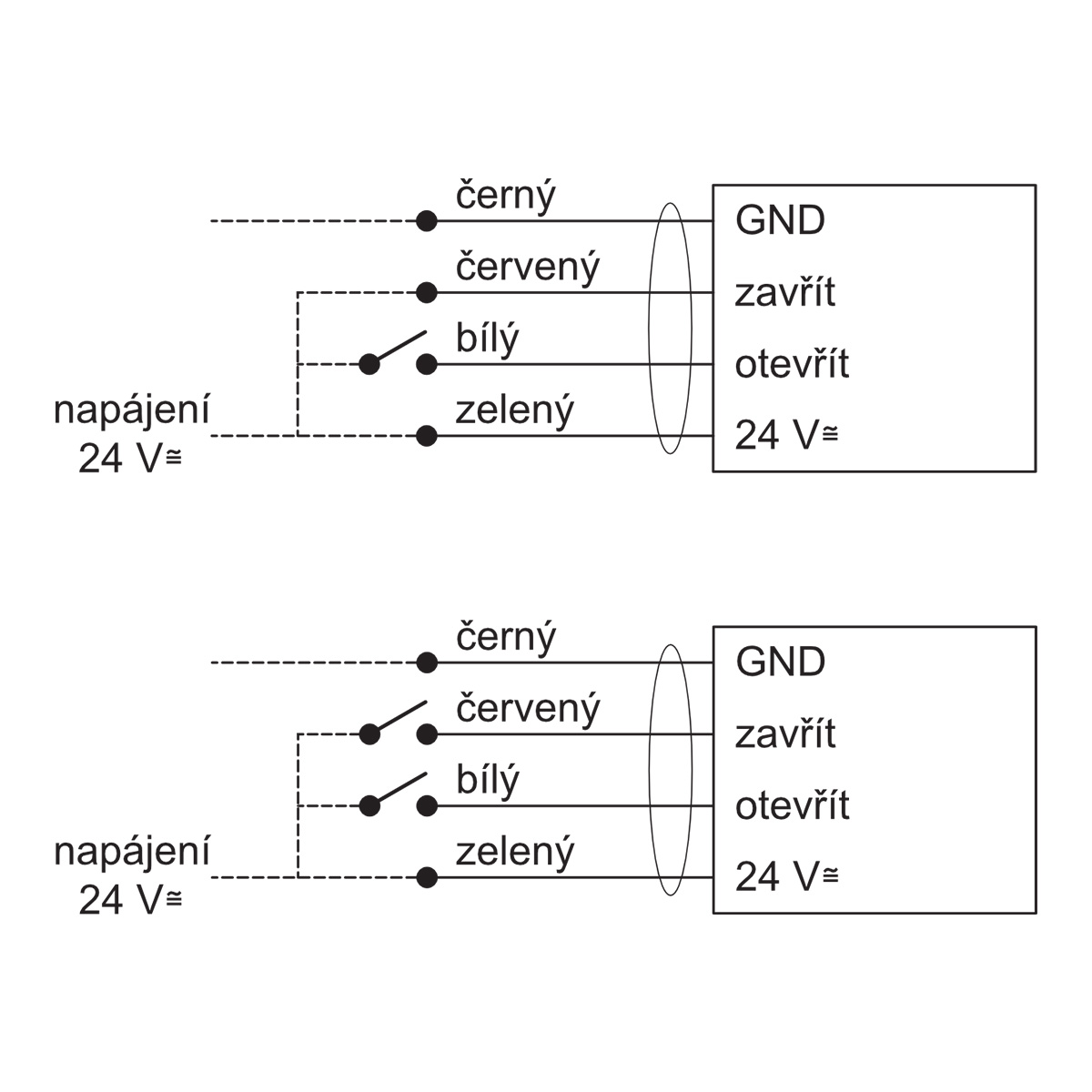

XT060 s havarijní funkcí

3-bodové, popř. 2-bodové řízení
Přivedením napěťového signálu na červený vodič tlačí pohyblivá část pohonu dřík do ventilu a tím jej zavírá.
Přivedením napěťového signálu na bílý vodič umožňuje pohyblivá část pohonu pohyb dříku směrem z ventilu a tím jej otevírá.
Logiku zdvihu (směr otevírání / zavírání) lze změnit pomoci DIP přepínače 1.
V případě výpadku napájení se aktivuje havarijní funkce, a podle nastavení DIP přepínače 2 ventil zcela otevře nebo zcela uzavře.

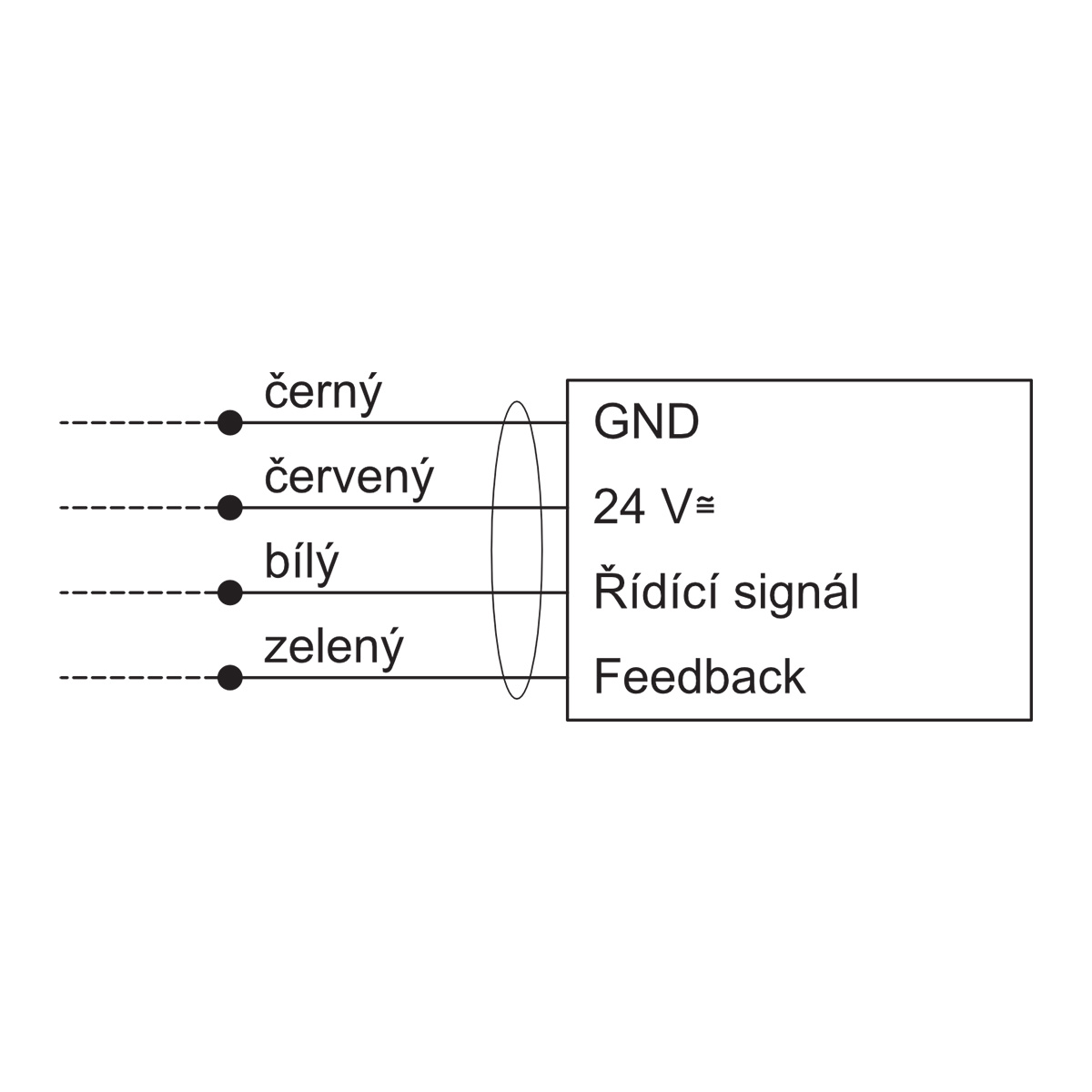

XM060 s havarijní funkcí

spojité řízení
Přivedením řídícího signálu (např. 0–10 V) na bílý vodič pohonu se při zvyšující se úrovni napětí pohyblivá část pohonu začne pohybovat směrem zvoleným DIP přepínačem 1. Lze tedy volit, v jaké krajní poloze bude regulační kuželka ovládaného ventilu při úrovni řídícího signálu 0 V a 10 V - plně otevřená / plně uzavřená.
Při odpojení řídícího signálu pohon přestaví kuželku regulačního ventilu do té krajní polohy, která odpovídá minimální úrovni řídícího signálu.
Při odpojení napájení (červený vodič) se aktivuje havarijní funkce, a podle nastavení DIP přepínače 4 ventil zcela otevře nebo zcela uzavře.
