Elektromechanické pohony MPO bez havarijní funkce pro ventily D 9525

Pohony řady MPO jsou elektromechanické ovládací pohony s NFC komunikací určené pro 2-cestné a 3-cestné regulační ventily s pracovním zdvihem do 8,5 mm.

Napájení: 24V AC/DC

Řízení: typicky 0(2)-10V, ale pohon umožňuje nastavit prakticky libovolný rozsah řídícího signálu v rozmězí 0-10V

Použití:

Tlakově nezávislé 2-cestné regulační ventily Optima Compact / Optima Compact Plus DN 10-32

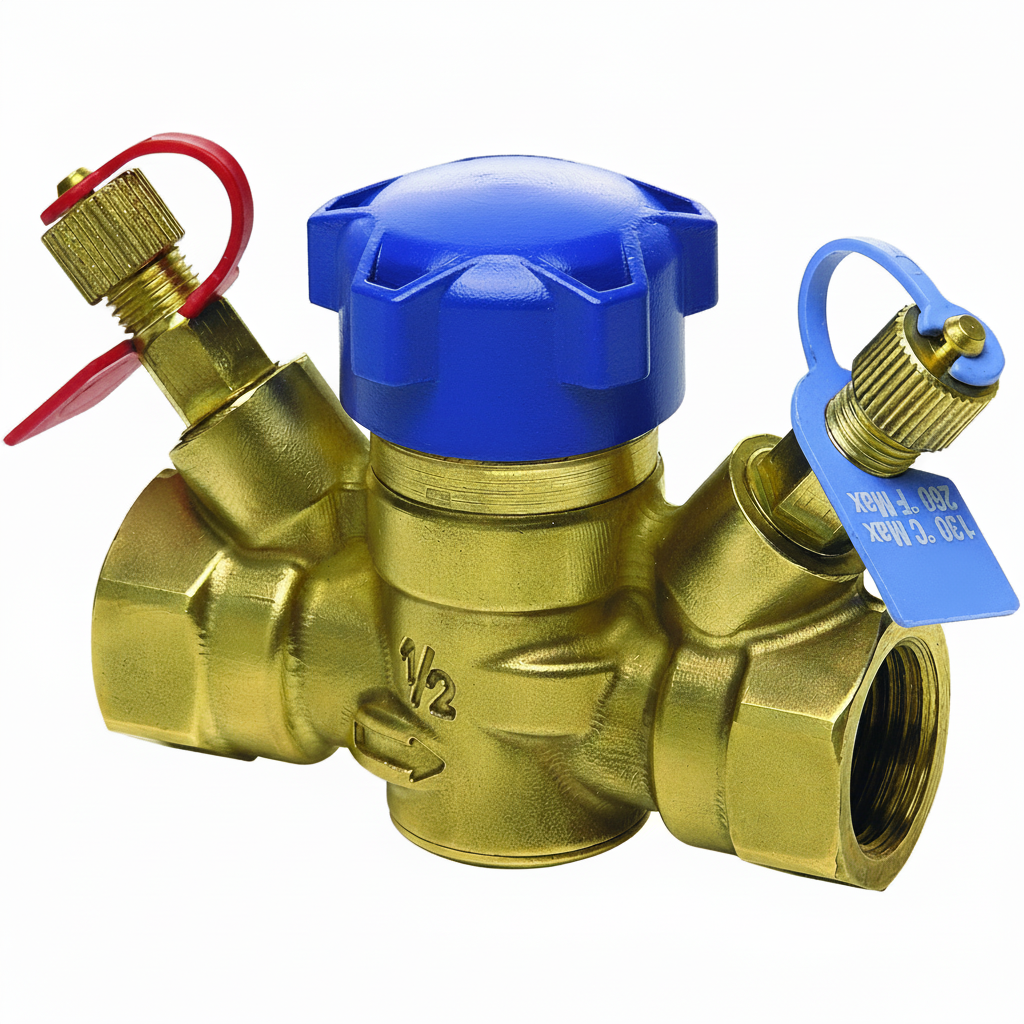

Kombinované 2-cestné regulační ventily D 9525 (doporučený rozsah nastevení ventilu 8 - 9,5)
2-cestné a 3-cestné regulační ventily řady VSXT, VMXT a VTXT
2-cestné a 3-cestné regulační ventily řady VSX, VMX a VTX
2-cesné a 3-cestné regulační ventily dalších výrobců s pracovním zdvihem do 8,5mm a potřebnou ovládací silou do 200N

více o produktu

pro ventily Optima Compact

pro ventily D 9525

pro ventily VSXT, VMXT a VTXT

pro ventily VSX, VMX a VTX

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití Příslušenství

Elektromechanické pohony MPO bez havarijní funkce pro ventily D 9525

Poptat produkt

Varianty

Varianta produktu	pro ventil	Obj. číslo	Cena bez DPH
Elektromechanický pohon MPO bez havarijní funkce 24V 0-10V, kabel 1m	D 9525 DN 15-20	MPO46-3-1-10	na dotaz
Elektromechanický pohon MPO bez havarijní funkce 24V 0-10V, kabel 1m	D 9525 DN 25	MPO46-3-1-76	na dotaz
Elektromechanický pohon MPO bez havarijní funkce 24V 0-10V, kabel 1m, zpětné hlášení polohy	D 9525 DN 15-20	MPO46-4-1-10	na dotaz
Elektromechanický pohon MPO bez havarijní funkce 24V 0-10V, kabel 1m, zpětné hlášení polohy	D 9525 DN 25	MPO46-4-1-76	na dotaz
Elektromechanický pohon MPO bez havarijní funkce 24V 0-10V, kabel 2m	D 9525 DN 15-20	MPO46-3-2-10	na dotaz
Elektromechanický pohon MPO bez havarijní funkce 24V 0-10V, kabel 2m	D 9525 DN 25	MPO46-3-2-76	na dotaz
Elektromechanický pohon MPO bez havarijní funkce 24V 0-10V, kabel 2m, zpětné hlášení polohy	D 9525 DN 15-20	MPO46-4-2-10	na dotaz
Elektromechanický pohon MPO bez havarijní funkce 24V 0-10V, kabel 2m, zpětné hlášení polohy	D 9525 DN 25	MPO46-4-2-76	na dotaz

Popis

Pohony řady MPO jsou 24V / 0(2)-10V elektromechanické ovládací pohony s NFC komunikací určené pro 2-cestné a 3-cestné regulační ventily s pracovním zdvihem do 8,5 mm.

Pro nastavení a čtení dat z pohonu není potřeba žádné speciální zařízení, postačí mobilní telefon nebo tablet s NFC a s operačním systémem Android nebo iOS.

Nastavit lze náspedující parametry:

Logiku regulace (min. úroveň řídícího signálu = dřík vysunut / zasunut, max. úroveň řídícího signálu = dřík vysunut / zasunut)
Volba rozsahu řídícího signálu - typicky 0-10V, 2-10V ... ale nastavit lze jakýkoli pracovní rozsah v kroku 0,1V a v rozmezí 0-10V.
Ovládací sílu - 100, 125, 150 nebo 200N
Rychlost - 15s/mm nebo 30s/mm
Autokalibraci na zdvih daného ventilu (zapnout / vypnout autokalibraci) nebo možnost ručního zadání pracovního zdvihu použitého ventilu
Možnost aktivace funkce "bypass" - v pozici zavřeno např. řídící signál 0V nebude ventil zcela uzavřen, ale bude jím protékat zvolené množství. Možnost volby v rozmezí 0% (zavřeno, funkce "bypass" deaktivovaná) až 50%.
Zobrazení na displeji aktuální zdvih ventilu v mm nebo v % otevření
Lineární nebo EQM charakteristika ventilu
Rozsah zpětného hlášení polohy (1-9V, 1-5V nebo 0-10V) - pouze provedení se zpětným hlášením polohy

Funkce:

Plynulá regulace výkonu spotřebiče spojitým napěťovým řídícím signálem 0–10 V, 2–10 V nebo v jiném rozsahu
Možnost bezpečného uzavření ovládaného ventilu
Ruční ovládání

Připojení

M30×1,5

Max.pracovní zdvih

až 8,5 mm (autokalibrace)

Rychlost přestavení

volitelně 15 nebo 30 s/mm

Krytí

IP 54

Pracovní teplota

0–50 °C

Napájení

24V AC/DC

Regulace

0–10 VDC, 2–10 VDC nebo jiný rozsah řídícího signálu

Značení

typ, napájení, příkon, CE

NFC Android NFC iOS

Použití

Použití elektromechanických pohonů MPO 46xx:

Pohony slouží především pro ovládání tlakově nezávislých 2-cestných regulačních ventilů Optima Compact / Optima Compact Plus DN 10 - DN 32, kombinovaných 2-cestných regulačních ventilů D 9525, 2-cestných a 3-cestných regulačních ventilů řady VSXT, VMXT a VTXT i ventilů dalších výrobců spojitým napěťovým řídícím signálem.
