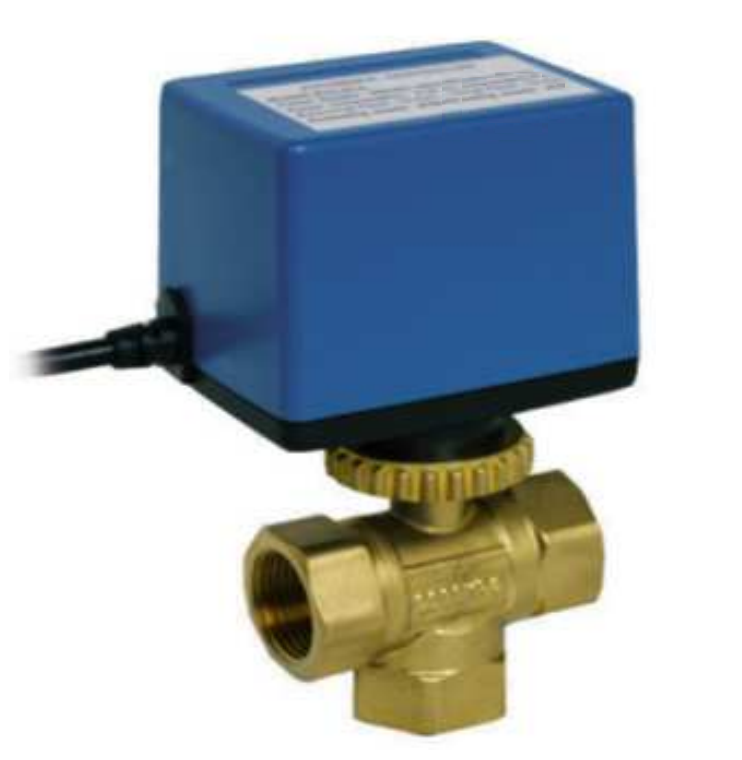

3-cestný regulační ventil ZV3 IP 65

3-cestný regulační ventil ZV3 IP 65

3-cestné regulační ventily ZV3 s ovládacím pohonem s krytím IP 65 jsou závitové armatury určené pro regulaci výkonu spotřebiče systémem otevřeno / zavřeno nebo 3-bod.

Oblast použití:

  • Rozvody vytápění a chlazení
  • Regulace výkonu spotřebičů zejména teplovzdušných jednotek s motory s vysokým krytím

více o produktu

Poptat produkt

Neváhejte nás oslovit - rádi pro vás připravíme kalkulaci celého projektu.

Varianty Popis Použití
3-cestný regulační ventil ZV3 IP 65

3-cestný regulační ventil ZV3 IP 65

Poptat produkt

Varianty

Varianta produktu Kvs Obj. číslo Cena bez DPH BIM DWG
3-cestný regulační ventil ZV3 s pohonem s krytím IP65 DN 15 4,6 na dotaz
3-cestný regulační ventil ZV3 s pohonem s krytím IP65 DN 20 7,5 na dotaz
3-cestný regulační ventil ZV3 s pohonem s krytím IP65 DN 25 13 na dotaz

Popis

3-cestné regulační ventily ZV3 s pohony IP 65 jsou závitové armatury určené pro regulaci výkonu spotřebičů v náročných podmínkách (vysoká vlhkost, velké znečištění atp.). Díky rychlé reakci na řícící signál (doba přestavení v obou směrech 15s) jsou vhodné zejména pro řízení průtoku topné vody teplovzdušnými vytápěcími jednotkami a chladící vody chladícími nástěnnými jednotkami.

Oblast použití:

  • Rozvody vytápění a chlazení
  • Regulace výkonu spotřebičů zejména teplovzdušných jednotek

Funkce:

  • Regulace výkonu spotřebiče změnou průtoku
  • Uzavírání
Rozměry DN 15–25
Jmenovitý tlak PN 16
Napájení 230 V
Řídící signál on / off, 3-bod
Max. pracovní teplota 90 °C
Min. pracovní teplota 5 °C
Elektrické krytí IP 65 (ovládací pohon)
Materiál
Tělo ventilu: mosaz
Regulační člen: nerez + PTFE
O-kroužky: EPDM
Značení
Tělo ventilu: směr průtoku, DN, PN

Použití

Soustava s proměnným průtokem

Nejběžnější použití v rozvodu vytápění s těmito spotřebiči:

  • Teplovzdušné vytápěcí jednotky s motory s vysokým elektrickým krytím (např. LEO L IP 66)
  • Nástěnné chladící jednotky s motory s vysokým elektrickým krytím (např. LEO Cool IP 66)

ZV3 jako součást regulačného okruhu jednotky LEO

  • regulace výkonu spotřebiče změnou průtoku
  • uzavírání
  • havarijní uzavření
